1.铁磁物质的磁化
铁磁材料:包含铁,镍,钴这类的优点是在外磁场中呈现很强的磁性
产生磁性原理:材料内存在很多磁畴,在无磁场情况下磁畴杂乱无章,不表现磁性有磁场时,磁畴在磁场作用下转向,整个材料表现出磁性
电机常用铁磁材料的磁导率:μ = (2000~3000)μ0
2.磁化曲线
(1)起始磁化曲线
a. 非铁磁物质的磁化曲线 磁通密度B和磁场强度H是线性的

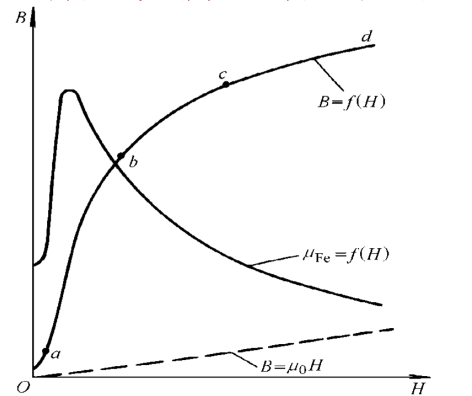

b.铁磁物质的磁化曲线
1.首先在H较小时上升缓慢 o->a2.在H持续变大到一定程度,磁畴大量转向,磁性大幅度增加 a->b3.当磁畴大量转向后,到达拐点,上升速度变小 b->c4.到达饱和点后,趋于直线 c->d

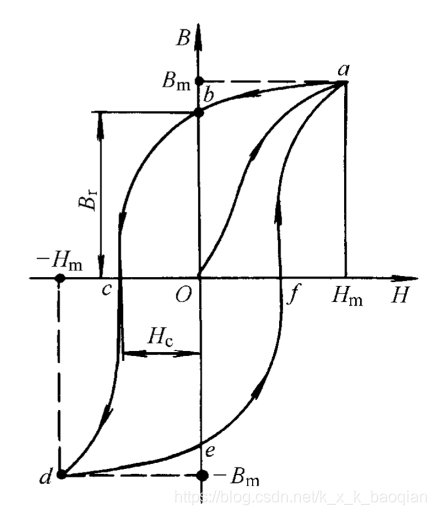

(2)磁滞回线
磁滞回线表示的是通过改变H对一种材料在不同状态下的磁性变化曲线
顺着箭头告诉我们
H从0到Hm,材料磁性从0加强到达Bm
H从Hm到0,发现材料磁性未到零,一直减小H到为负数才使得B归零
持续减小H一直到-Hm,发现B磁性完全反向
增加H,同减小过程。未线性变换,而是出现滞留的情况
几个名词
剩磁:当H从Hm到0时,B的值Br
矫顽磁力:H从Hm减小使得B为0的H:Hc
磁滞回线:下图即是
(3)基本磁化曲线
基本磁化曲线:画出对同一材料不同Hm情况下的各个磁滞回线,连接他们的顶点得到的就是基本磁化曲线
基本磁化曲线与起始磁化曲线差别很小,计算都用基本磁化曲线
3.铁磁材料
按照磁滞回线形状,分为软磁和硬磁
软磁:Br和Hc都很小的材料
硬磁:与软磁相反的材料
4.铁心损耗
包括下面三个损耗:
1.磁滞损耗:材料在磁场内被反复磁化,磁畴碰撞产生摩擦消耗能量,以热能形式散发
2.涡流损耗:铁心导电,在磁场中,磁通改变,产生感应电动势,形成涡旋,引起损耗
3.铁心损耗:铁心损耗=磁滞损耗+涡流损耗
