基于Arduino的红外感应音响(MP3-TF-16P模块的使用)

2023-11-10 04:59

本文主要是介绍基于Arduino的红外感应音响(MP3-TF-16P模块的使用),希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

系列文章目录

音质还不错

红外感应音响

文章目录

  • 系列文章目录
  • 前言
  • 一、需要的模块
  • 二、模块介绍
    • 1.MP3-TF-16P
    • 2.代码及效果
  • 总结


前言

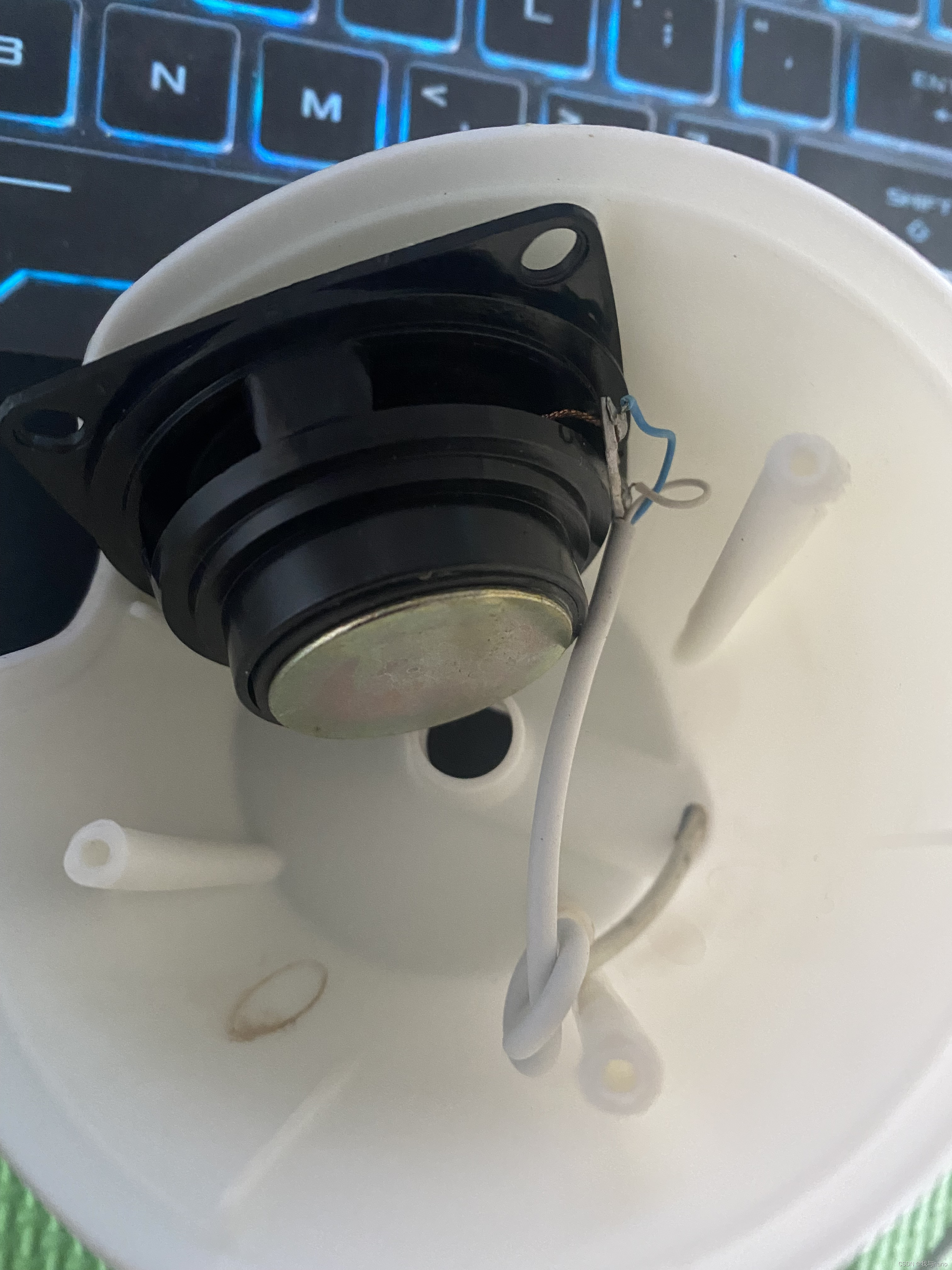

在这之前就学习过MP3-TF-16P,这次回到家看到了好多年前买手机送的大礼包,里面有个音响,看外形好高级,里面就是个1块钱的喇叭。正好这几天学操作系统有点无聊,于是想着动手做一个红外感应音响。
在这里插入图片描述
是不是很劣质,不过嘛,在我的手上他又重新焕发活力,直到我做出来听到了它的音质,才发现是我格局小了,和1块钱的喇叭就是不一样。

一、需要的模块

Arduino开发板一个
miniMP3传感器一个
喇叭一个
红外3个
TF卡一个
功能介绍:可以通过红外传感器控制音乐的播放,切换与暂停

二、模块介绍

1.MP3-TF-16P

原理就不多介绍了,先来看它的函数

<DFRobotDFPlayerMini>库的控制语句汇总myDFPlayer.start();  //播放mp3myDFPlayer.pause();  //暂停mp3myDFPlayer.next();  //播放下一个mp3myDFPlayer.enableLoop();  //启用循环myDFPlayer.disableLoop();  //禁用循环myDFPlayer.stopAdvertise(); //停止做广告mp3Player.volume(10); //音量为10(0-30)myDFPlayer.previous();  //播放上一个的mp3myDFPlayer.randomAll(); //随机播放所有mp3myDFPlayer.enableLoopAll(); //循环所有mp3文件myDFPlayer.disableLoopAll(); //停止循环所有mp3文件myDFPlayer.play(1);  //播放文件夹里名为0001.mp3的音乐myDFPlayer.loop(1);  //循环文件夹里名为0001.mp3的音乐myDFPlayer.loopFolder(1); //循环文件夹SD:/ 01中的所有mp3文件myDFPlayer.advertise(3); //在SD中宣传特定的mp3广告:/ADVERT/0003.mp3;文件名(0~65535)myDFPlayer.playFolder(15, 4);  //在SD中播放特定的mp3:/ 15/004.mp3;文件夹名称(1~99);文件名(1~255)myDFPlayer.playLargeFolder(2, 999); //在SD中播放特定的mp3:/ 02/004.mp3;文件夹名称(1~10);文件名(1~1000)myDFPlayer.volumeUp()    //音量+myDFPlayer.volumeDown()  //音量- myDFPlayer.EQ(0)         // 指定 EQ 0/1/2/3/4/5  myDFPlayer.loop(3)       //单曲循环指定曲目播放 0-2999 myDFPlayer.outputDevice(2)//指定播放设1/2/3/4/5
myDFPlayer.sleep()       //进入睡眠 -- 低功耗myDFPlayer.reset()       //模块复位myDFPlayer.playFolder(1,1)  //指定文件夹播放 1-10 前面为文件夹,后面为文件夹中的文件名

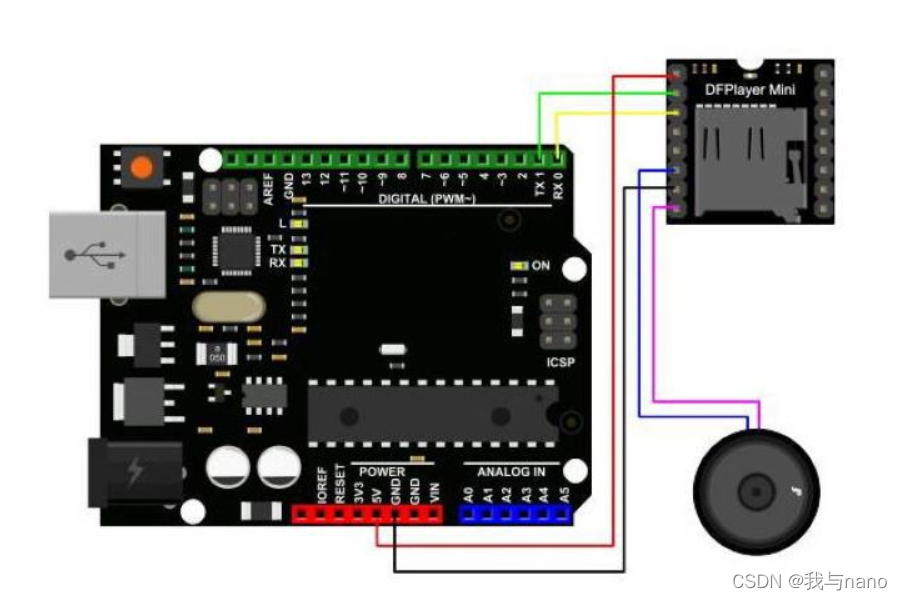

接下来看他的接线
在这里插入图片描述
在这里插入图片描述
电阻可接可不接,都能播放,看网上说加上电阻音质会变好,并没有感觉。

注意事项:

1、所有音乐档案一定要放在/mp3 文件夹下

2、音乐命名一定要符合规则,例如0001.mp3, 0002.mp3
在这里插入图片描述

2.代码及效果

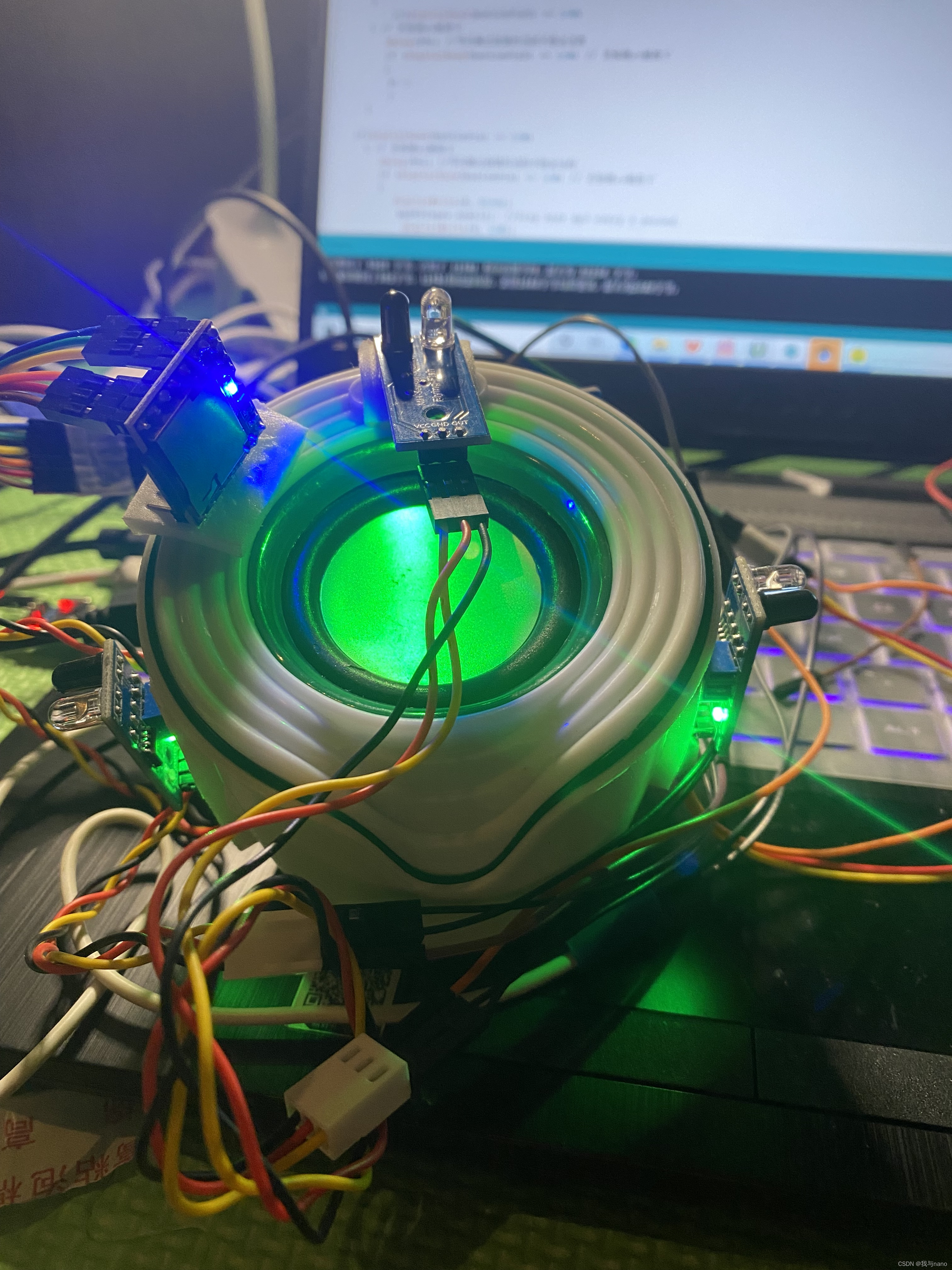

先上效果图
在这里插入图片描述
代码里的东西比较多,这里也直接附上了。

#include "Arduino.h"
#include "SoftwareSerial.h"
#include "DFRobotDFPlayerMini.h"
int buttonPin=2,buttonPin1=3,buttonPin2=4,buttonPin3=5,buttonPin4=6,buttonPin5=7,HW1=8,HW2=9,HW3=12;
SoftwareSerial mySoftwareSerial(10,11); // RX, TX
DFRobotDFPlayerMini myDFPlayer;
int a=0;
int k=15;
int val,val1,val2;
char serialData;
void printDetail(uint8_t type, int value);void setup()
{mySoftwareSerial.begin(9600);Serial.begin(9600);// pinMode(9, OUTPUT);//pinMode(8, INPUT);pinMode(buttonPin, INPUT_PULLUP); //设置按键管脚上拉输入模式pinMode(buttonPin1, INPUT_PULLUP); //设置按键管脚上拉输入模式pinMode(buttonPin2, INPUT_PULLUP); //设置按键管脚上拉输入模式pinMode(buttonPin3, INPUT_PULLUP); //设置按键管脚上拉输入模式pinMode(buttonPin4, INPUT_PULLUP); //设置按键管脚上拉输入模式pinMode(buttonPin5, INPUT_PULLUP); //设置按键管脚上拉输入模式Serial.println();Serial.println(F("DFRobot DFPlayer Mini Demo"));Serial.println(F("Initializing DFPlayer ... (May take 3~5 seconds)"));if (!myDFPlayer.begin(mySoftwareSerial)) {  //Use softwareSerial to communicate with mp3.Serial.println(F("Unable to begin:"));Serial.println(F("1.Please recheck the connection!"));Serial.println(F("2.Please insert the SD card!"));// while(true){// delay(0); // Code to compatible with ESP8266 watch dog.// }}Serial.println(F("DFPlayer Mini online."));//myDFPlayer.start();myDFPlayer.volume(k);
}void loop()
{while(1){val=digitalRead(HW1);val1=digitalRead(HW2);val2=digitalRead(HW3);Serial.println(val);Serial.println(val1);Serial.println(val2);if(val==0)myDFPlayer.start();if(val1==0)myDFPlayer.next();if(val2==0)myDFPlayer.previous();myDFPlayer.volume(k);  //Set volume value. From 0 to 30if(digitalRead(buttonPin4) == LOW) { // 若按键s3被按下delay(80); //等待跳过按键抖动的不稳定过程if (digitalRead(buttonPin4) == LOW) // 若按键s3被按下{    k++;}  }     if(digitalRead(buttonPin5) == LOW) { // 若按键s3被按下delay(80); //等待跳过按键抖动的不稳定过程if (digitalRead(buttonPin5) == LOW) // 若按键s3被按下{    k--;}  }     if(digitalRead(buttonPin) == LOW) { // 若按键s3被按下delay(80); //等待跳过按键抖动的不稳定过程if (digitalRead(buttonPin) == LOW) // 若按键s3被按下{    digitalWrite(8, HIGH);myDFPlayer.next();  //Play next mp3 every 3 second.digitalWrite(9, LOW);}  }                                                                                    if(digitalRead(buttonPin1) == LOW) { // 若按键s3被按下delay(80); //等待跳过按键抖动的不稳定过程if (digitalRead(buttonPin1) == LOW) // 若按键s3被按下{    digitalWrite(8, HIGH);myDFPlayer.start();digitalWrite(9, LOW); }  }         if(digitalRead(buttonPin2) == LOW) { // 若按键s3被按下delay(80); //等待跳过按键抖动的不稳定过程if (digitalRead(buttonPin2) == LOW) // 若按键s3被按下{    digitalWrite(8, HIGH);digitalWrite(9, LOW);myDFPlayer.previous();   //Play the first mp3}  }              if(digitalRead(buttonPin3) == LOW) { // 若按键s3被按下delay(80); //等待跳过按键抖动的不稳定过程if (digitalRead(buttonPin3) == LOW) // 若按键s3被按下{     digitalWrite(8, LOW);myDFPlayer.pause();    //Play the first mp3digitalWrite(9, HIGH);}  } if( Serial.available()>0 ){ serialData =  Serial.read();   if (serialData == '1' ) {  //接收到点亮LED指令Serial.print("Got command: ");  Serial.println(serialData); Serial.println("LED-ON");digitalWrite(8, HIGH);myDFPlayer.start();digitalWrite(9, LOW); }if (serialData == '2' ) {  //接收到点亮LED指令Serial.print("Got command: ");  Serial.println(serialData); Serial.println("LED-ON");digitalWrite(8, HIGH);digitalWrite(9, LOW);myDFPlayer.previous();   //Play the first mp3}if (serialData == '3' ) {  //接收到点亮LED指令Serial.print("Got command: ");  Serial.println(serialData); Serial.println("LED-ON");digitalWrite(8, HIGH);digitalWrite(9, LOW);myDFPlayer.previous();   //Play the first mp3}if (serialData == '4' ) {  //接收到点亮LED指令Serial.print("Got command: ");  Serial.println(serialData); Serial.println("LED-ON");digitalWrite(8, LOW);myDFPlayer.pause();    //Play the first mp3digitalWrite(9, HIGH);}if (serialData == '5' ) {  //接收到点亮LED指令k++;}if (serialData == '6' ) {  //接收到点亮LED指令k--;}}      }}
/*  if (millis() - timer > 60000){timer = millis();myDFPlayer.next();  //Play next mp3 every 3 second.Serial.println(F("Playing Next one"));}*/

总结

今天的学习生活就到此结束了,明天继续FreeRTOS操作系统,加油!

这篇关于基于Arduino的红外感应音响(MP3-TF-16P模块的使用)的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
