目录
引言
一、同部门通信设置
1、同VLAN、同台交换机通信
2、同VLAN,不同交换机通信
二、不同部门之间的通信
1、不同vlan通信-单臂路由技术(二层交换机和路由器)
2、不同vlan通信-三层交换技术(需要三层交换机)
三、链路聚合
总结
引言
在我们公司中,都会有不同的部门,各个部门之间需要通信,也需要保证各自的数据安全与通信,为了保证数据安全,我们需要将他们进行ip物理上和VLAN的逻辑隔离,同时跨部门之间也是需要通信,今天我们就来说一说,如何实现各种情况下部门间的通信
一、同部门通信设置

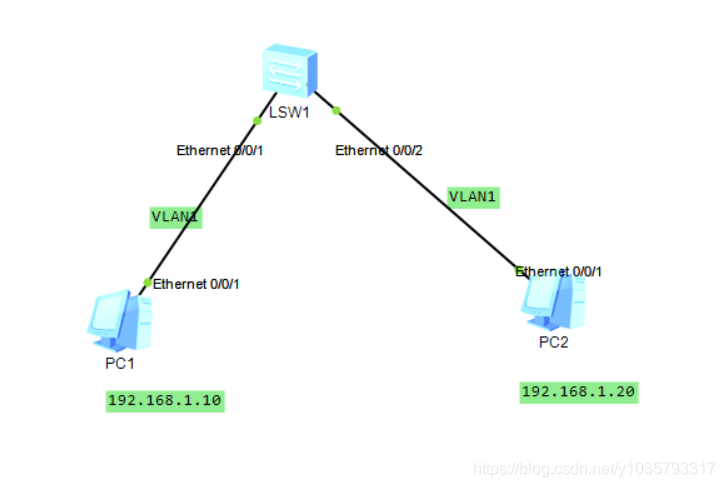

1、同VLAN、同台交换机通信
设置相同网段两台设备,连接同台交换机,因为系统默认接口都是归属于VLAN1的所以,他们可以直接通信,也可以划分到新的相同VLAN中,把同部门设备设置为同网段ip

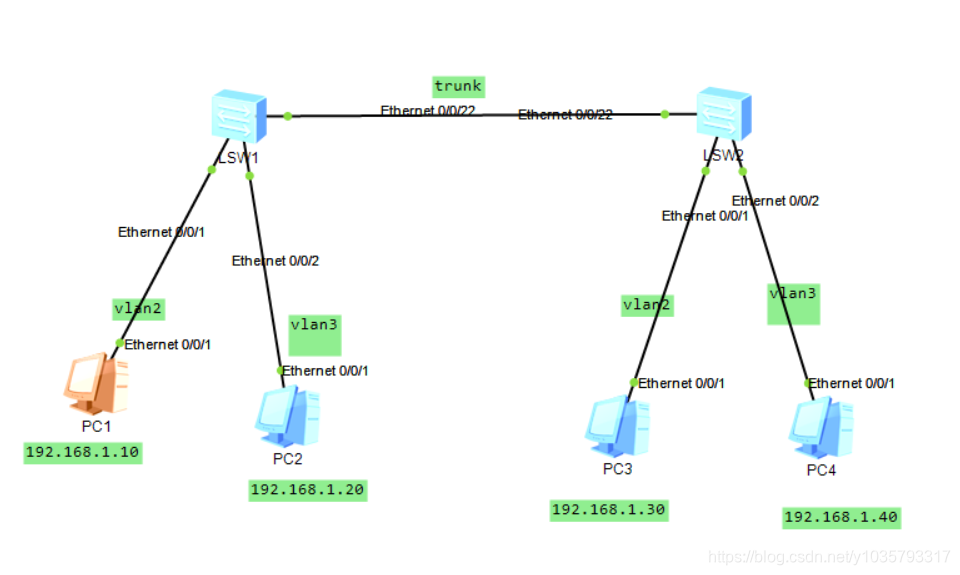

2、同VLAN,不同交换机通信
(由于默认交换机接口为24或者48,但是有些部门人数是大于这个数的)
相同VLAN之间我们用access连接就可以,但是交换机的接口有限,所以我们用trunk来连接,trunk可以连接多条不同vlan之间的数据(trunk中继链路)

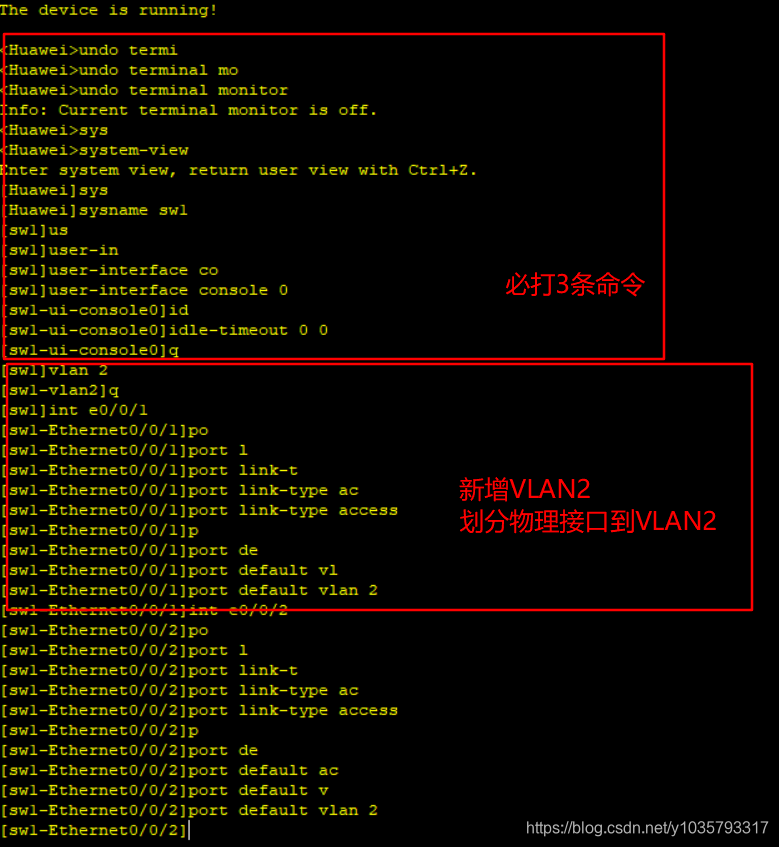

第一步:因为pc1和pc3还是在同一个vlan,所以(必打命令和把他们划分到各自交换机的vlan2接口)
pc2和pc4同理到vlan3上,各设备分配同网段ip

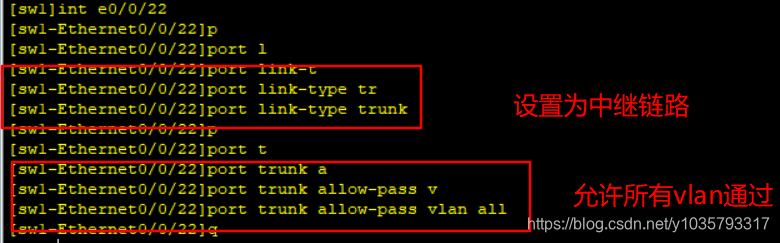

第二步:就是把两台交换机之间的建立trunk中继链路,即可完成相同vlan之间的通信
第三步:测试联通,完成通信
二、不同部门之间的通信

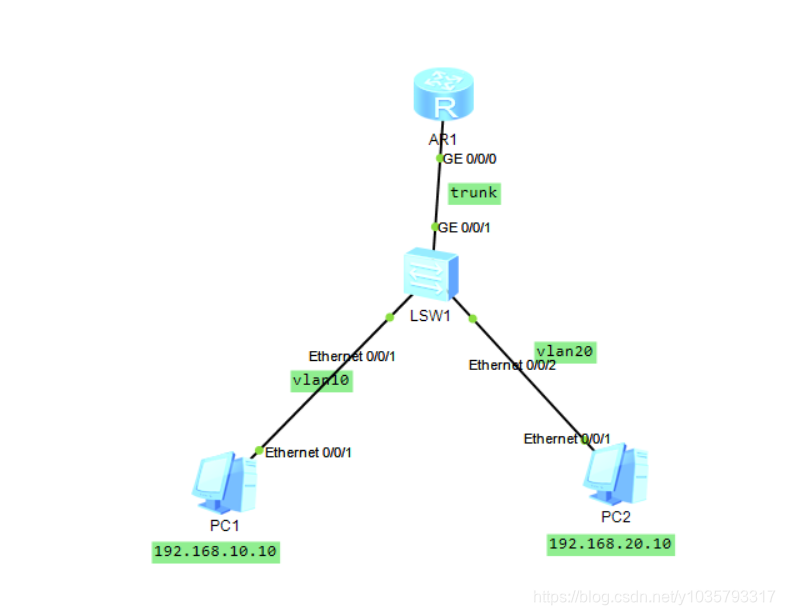

1、不同vlan通信-单臂路由技术(二层交换机和路由器)

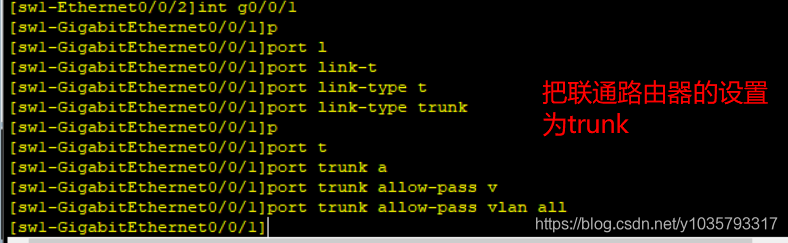

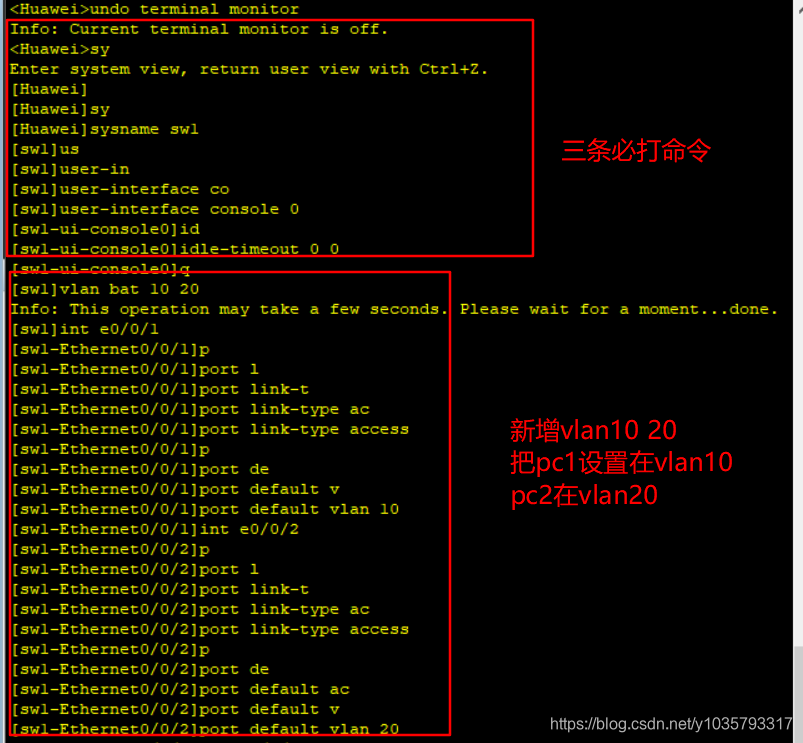

第一步:在交换机上设置 ,在各设备上设置不同网段的ip

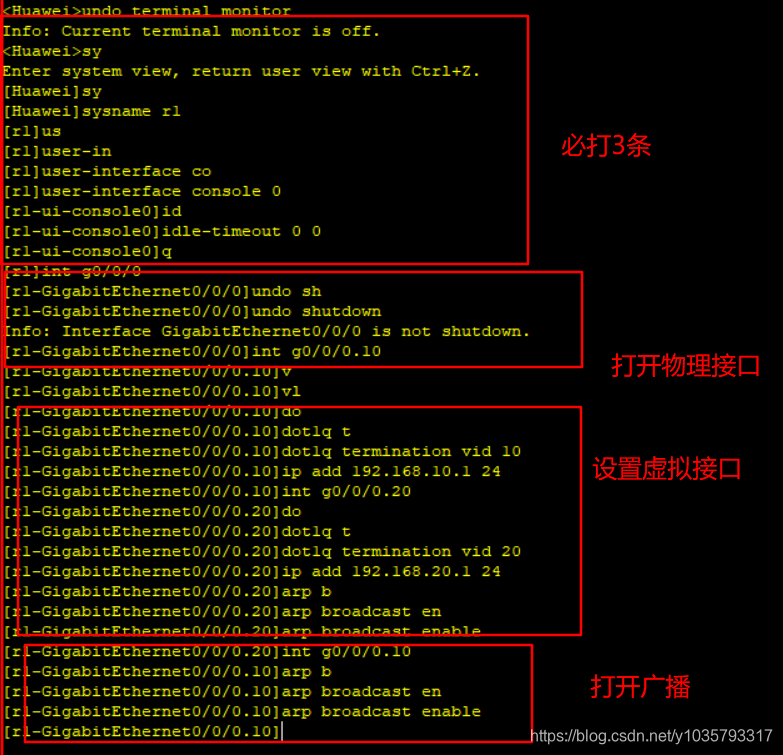

第二步:设置路由器
注:设置的路由器接口,很多人会误以为是交换机的接口
第三步:测试联通,完成通信

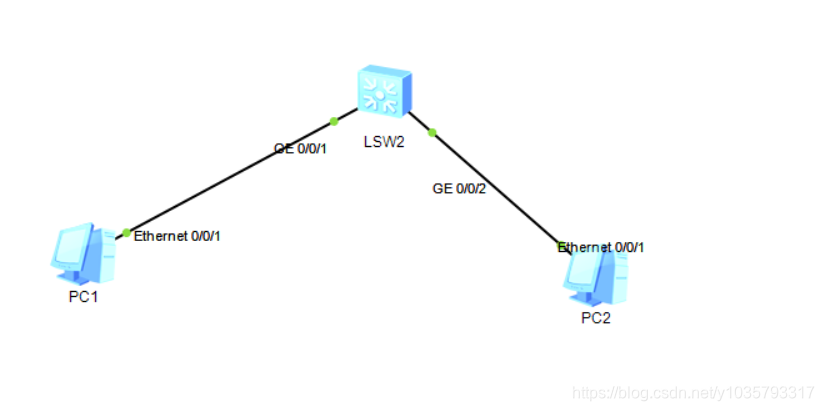

2、不同vlan通信-三层交换技术(需要三层交换机)

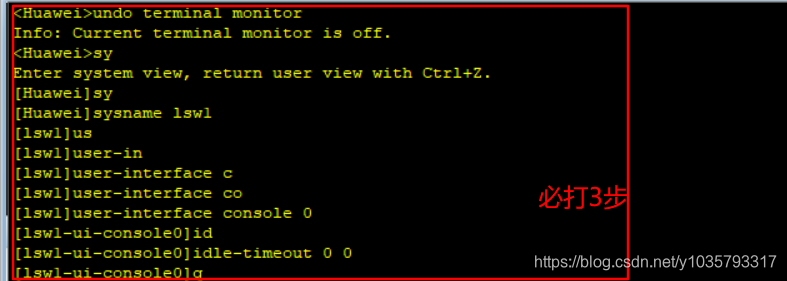

第一步:在交换机上设置 ,在各设备上设置不同网段的ip

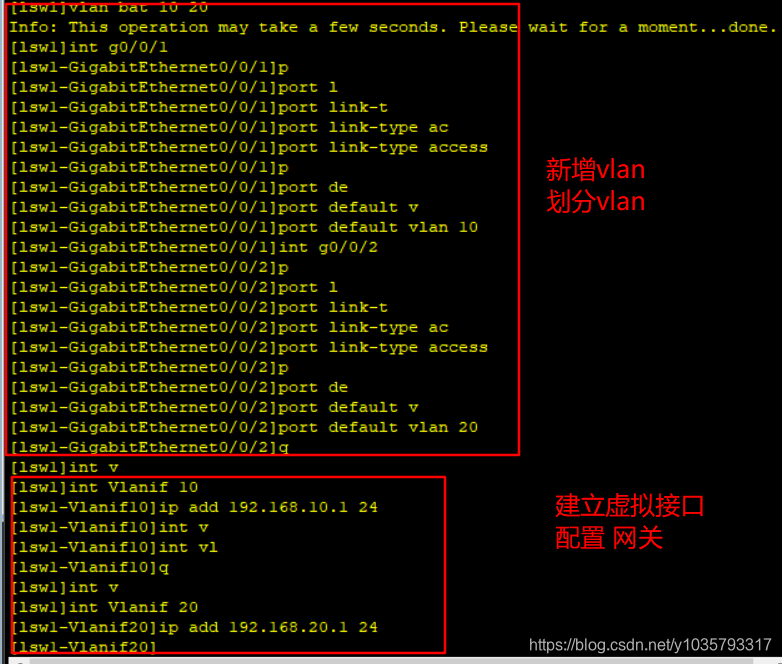

第二步:完成三层交换机的配置,测试联通

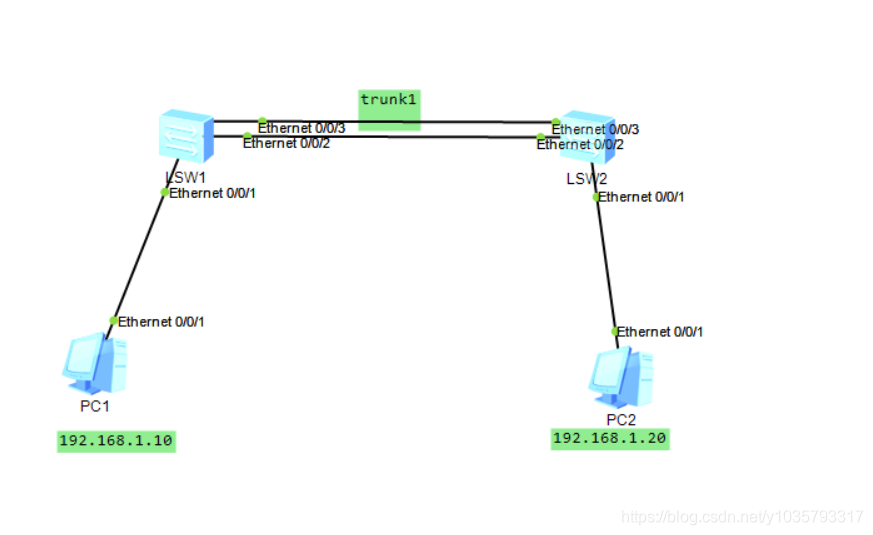

三、链路聚合
交换机之间增加带宽

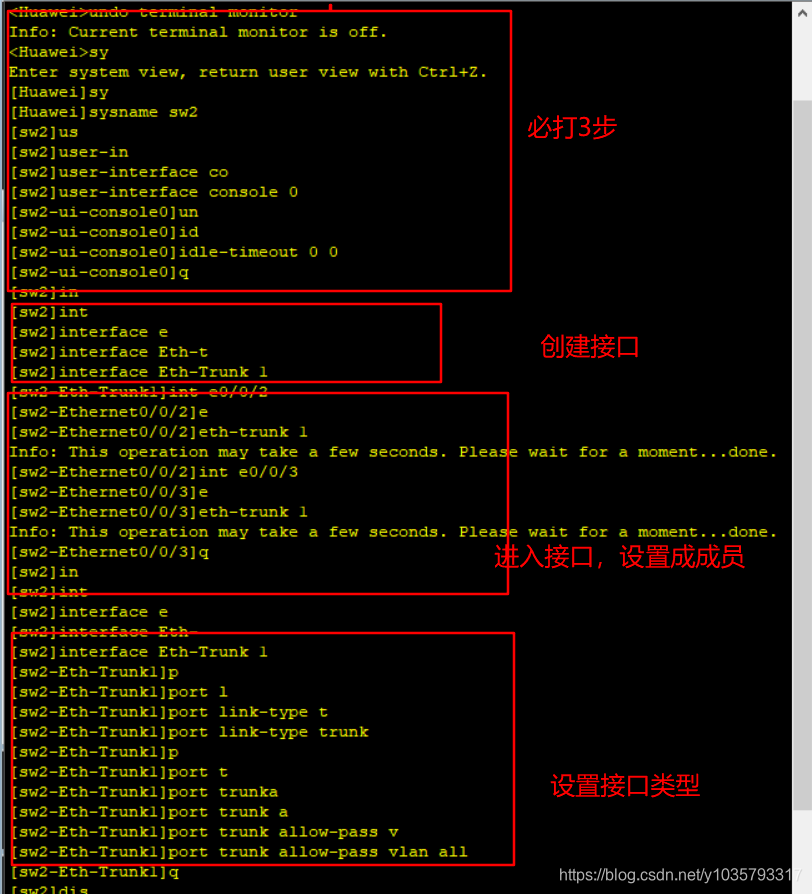

第一步:设置交换机,配置设备ip
第二步:完成配置,测试联通
总结
一般一个公司内,一个部门会划分在相同的网段,但是为了安全,也会在此做逻辑隔离,相同vlan间,一个交换机用access接口,不同设备我们需要用access和trunk组合完成,在不同部门之间,也就是不同vlan,我们可以用单臂路由技术(二层交换机和路由器)或者三层转换技术(三层交换机)来完成,在不同交换机之间,我们为了增加带宽,也会用链路聚合来完成更高的传输
