山顶点的提取

1 流程图
用DEM生成间隔为15m和75m的等高线，生成山体阴影结果图，二者构成地形晕渲图以辅助判断山顶点位置。对DEM数据进行焦点统计分析，以11*11的窗口进行处理，将生成的结果与DEM数据做差重分类后可得到栅格形式的山顶点数据。将栅格数据转为矢量后结合地形晕渲图删除不合理的山顶点，即得到山顶点的分布。流程图如图1-1所示。

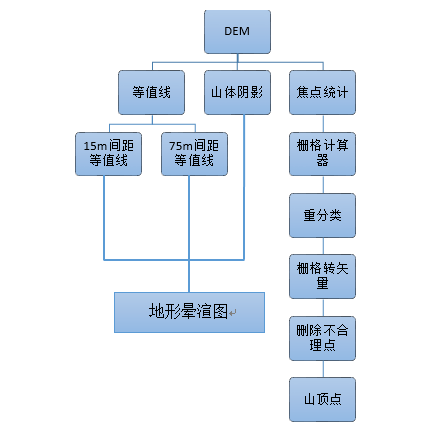

图1-1 处理流程图
2、操作步骤
2.1 环境设置
（1）将DEM数据加载到ArcMap中，点击工具栏上的Geoprocessing  Enviornment，设置工作空间路径，将处理范围设置为与DEM一致，栅格分析像元值设为与DEM一致。
2.2 生成等值线
（1）在ArcToolbox中，打开Spatial Analst Tools  Surface Contour工具，输入DEM数据，设置生成等值线的间隔为15m，点击ok。具体设置如图2-1所示，结果如图2-2所示。

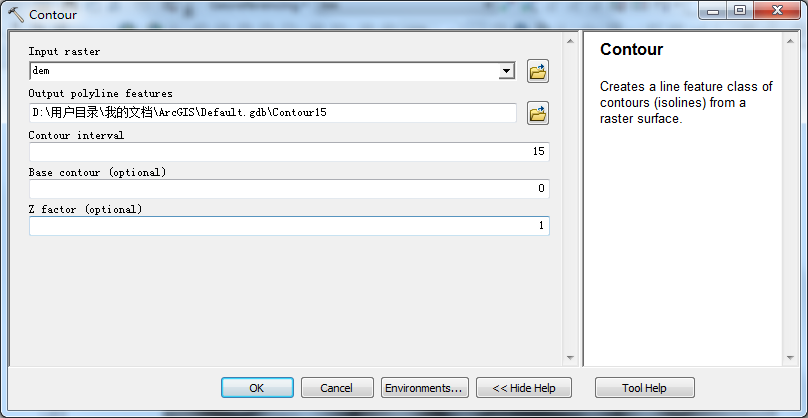

图2-1 生成等值线设置

图2-2 15m间隔的等值线
（2）用同样的方法，将间隔设为75m生成等值线，结果如图2-3所示。
