[培训-无线通信基础-5]：数字调制解调（线性调制、非线性调制）

作者主页(文火冰糖的硅基工坊)：https://blog.csdn.net/HiWangWenBing

本文网址:https://blog.csdn.net/HiWangWenBing/article/details/118769381

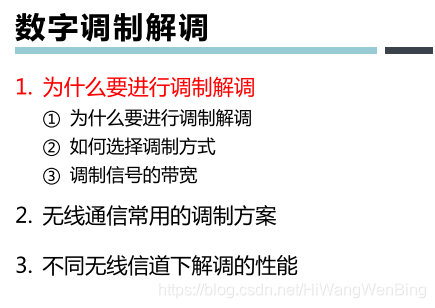

目录

引言

第1部分 为什么要进行调制解调

1.1 为什么需要进行调制

1.2 调制的基本分类

1.3 调试方式的选择

1.4 基带脉冲信号的类型与表示

 第2部分 无线通信中常见的调制解调方案

2.1 线性调制

2.2 非线性调制

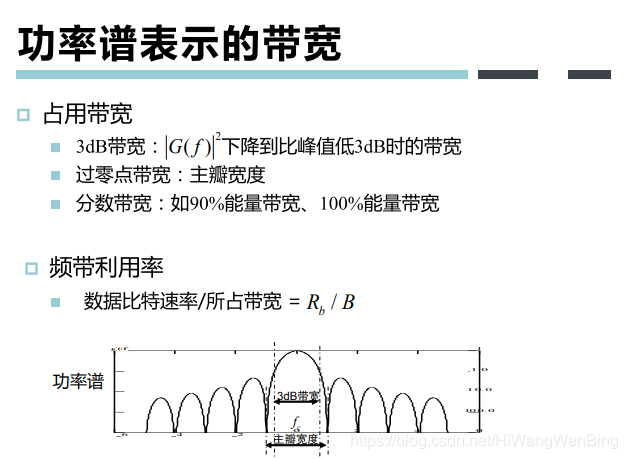

2.3 不同调制方案带宽的比较

第3部分 不同无线信道下的调制解调的性能

引言

第1部分 为什么要进行调制解调

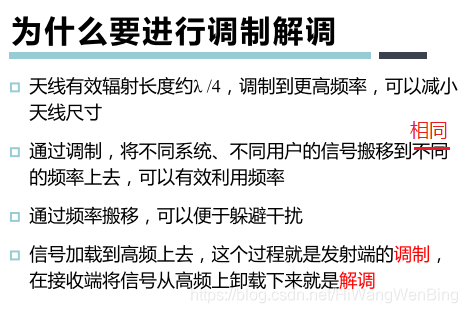

1.1 为什么需要进行调制

1.2 调制的基本分类

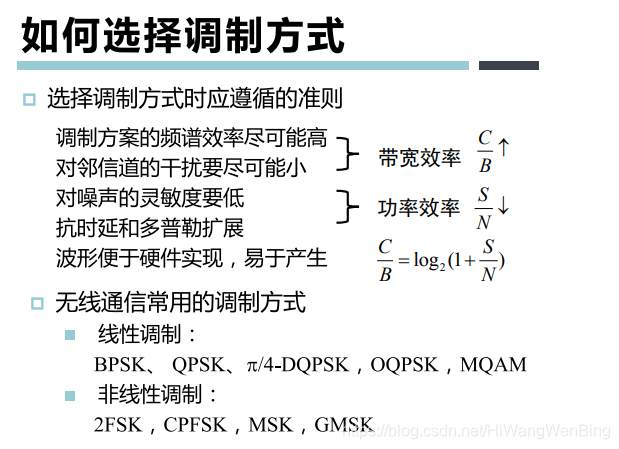

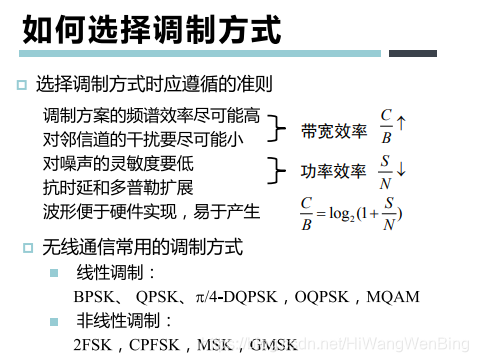

1.3 调试方式的选择

备注：

• 信道衰减对解调方案的选择有很大的影响，因为信道衰减直接影响了接收机接收到的已调信号幅度和形状，直接影响接收测的解调过程。
• 接收机对信噪比的要求尽可能的低。
• 解调方案尽可能的提升频谱效率，即在带宽不变的情况下，尽可能提升信道的容量。

• 广义的线性调制，是指已调波中被调参数随调 制信号成线性变化的调制过程。
• 狭义的线性调制，是指把调制信号的频谱搬移到载波频率两侧而成为上、下边带的调制过程。
• 线性调制不改变信号的原始频谱结构。
• 非线性调制改变了信号的原始频谱结构，非线性调制往往占用较宽的带宽。

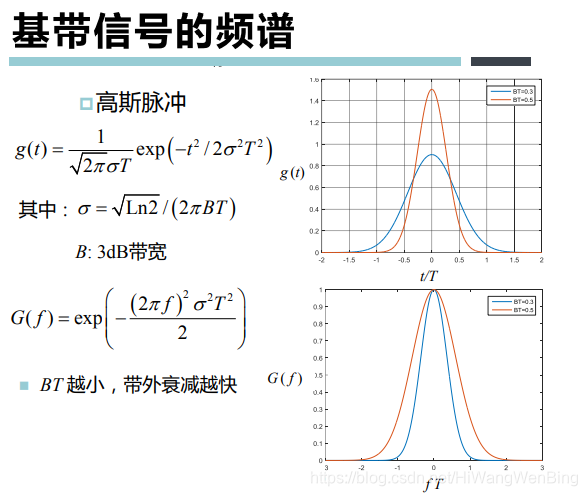

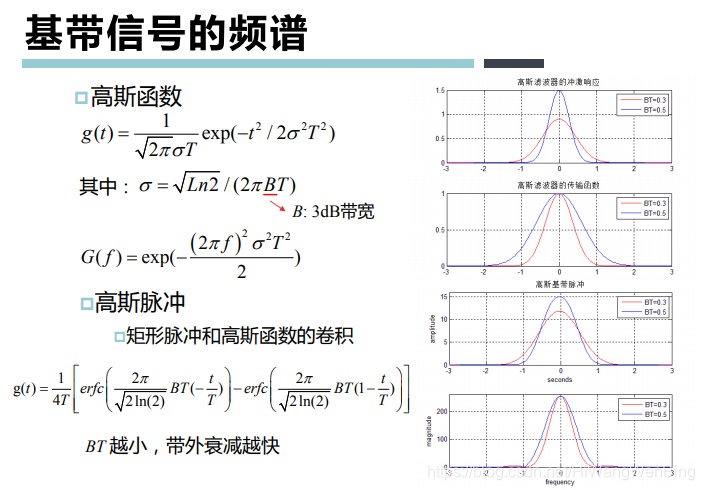

1.4 基带脉冲信号的类型与表示

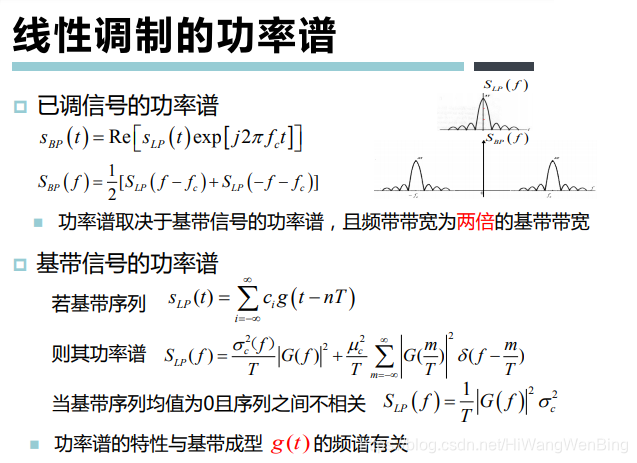

 上述调制，是通过I路和Q路的幅度，控制载波（这里是复指数载波信号）信号的幅度和相位。

之所以称为线性调制，是因为直接通过线性函数控制信号的幅度，间接控制信号的相位，而幅度控制是线性控制。

• 脉冲信号通常用于数字调制。
• 脉冲信号的频谱带宽是无限的，即时域的方波信号由一个基波信号+无数个连续的谐波分量组成。
• 无数个连续的谐波分量对无线信道的带宽要求太高，需要极高的带宽。

 备注：

• 奈奎斯特脉冲时在标准的脉冲的基础之上进行了优化和变形
• 奈奎斯特脉冲频谱分量中，主频谱分量与次频谱分量之间的幅度相差较大，但并没有完全消除高频谐波分量，又称为"长尾”。"长尾”是奈奎斯特脉冲的缺点。
• 如果通过带通滤波器滤除“长尾”，会导致奈奎斯特脉冲的时域波形变形。

 备注：

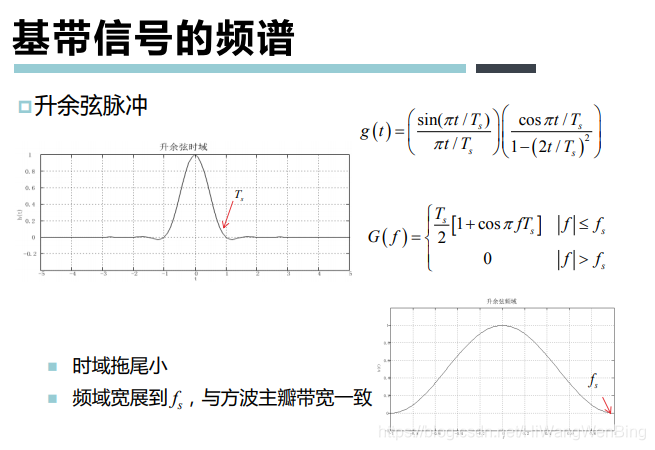

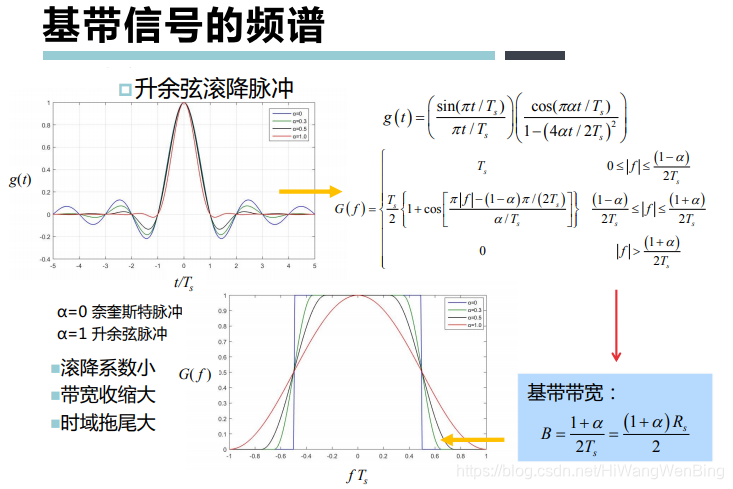

• 升余弦脉冲在奈奎斯特脉冲的基础上进一步优化，降低了信道带宽的要求。
• 升余弦脉冲类似与余弦的”上半部“，因此称为”升余弦“
• ”升余弦“所需要的频域频谱带宽与时域带宽”类“方波带宽一致。
• ”升余弦“的时域波形时一个”类“方波波形。

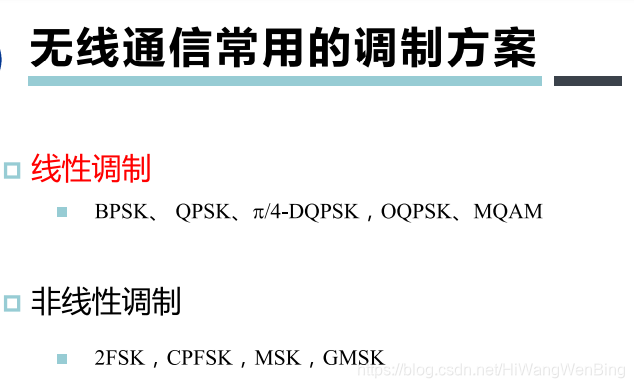

 第2部分 无线通信中常见的调制解调方案

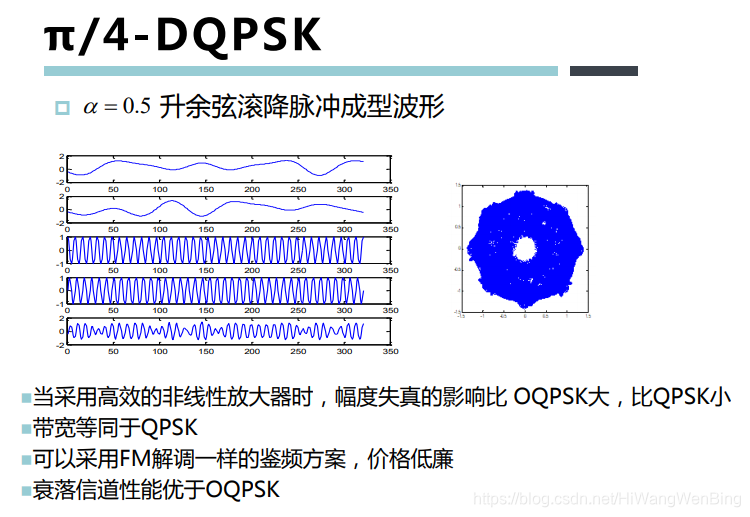

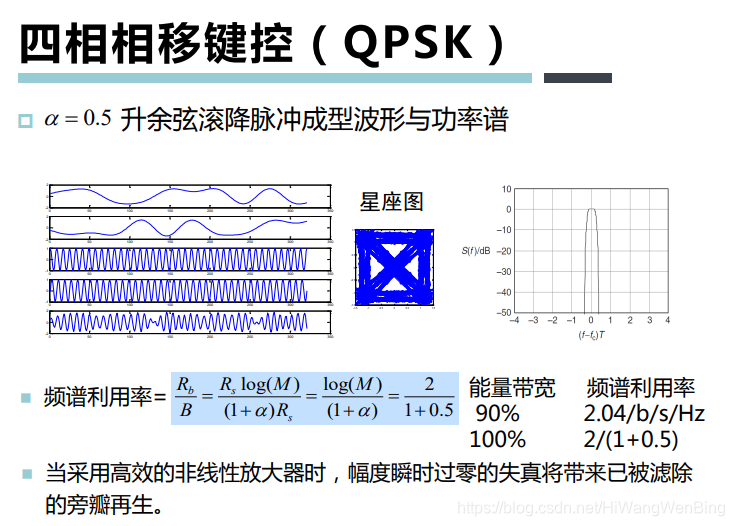

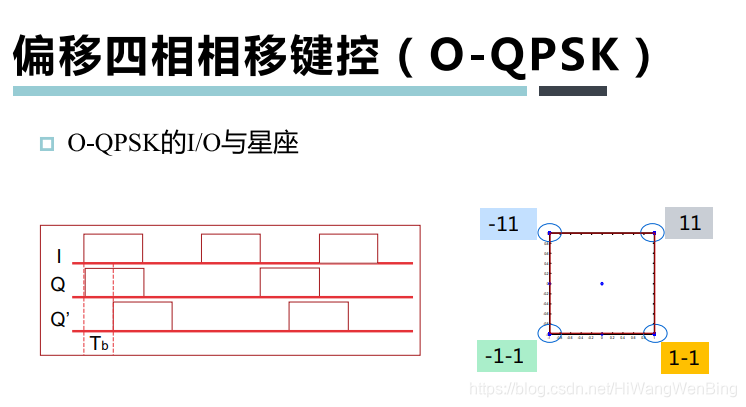

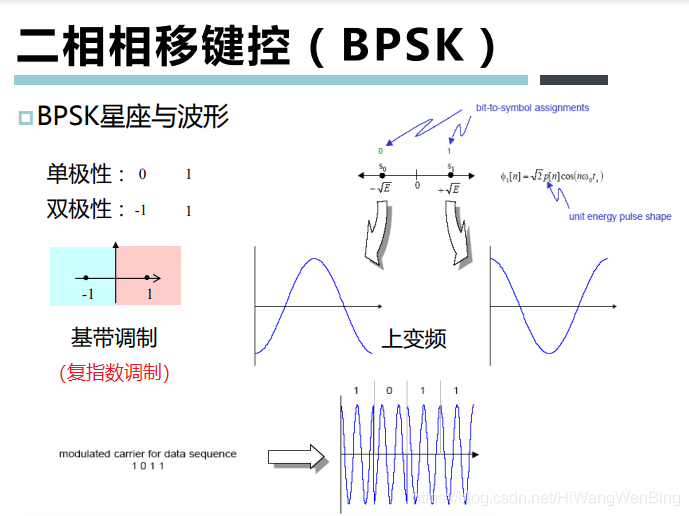

2.1 线性调制

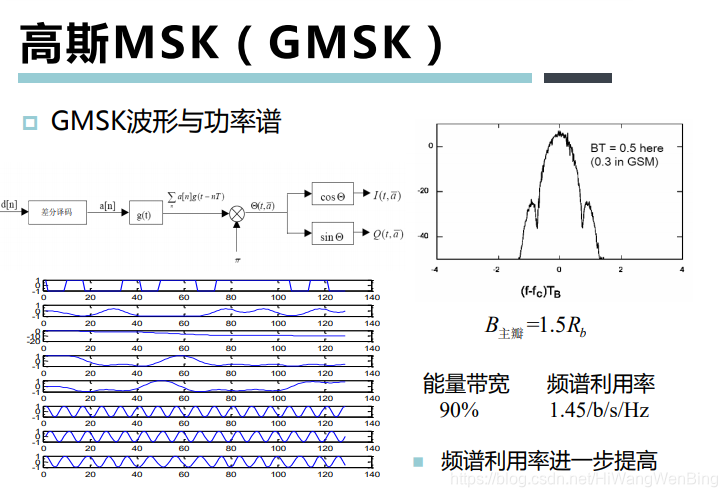

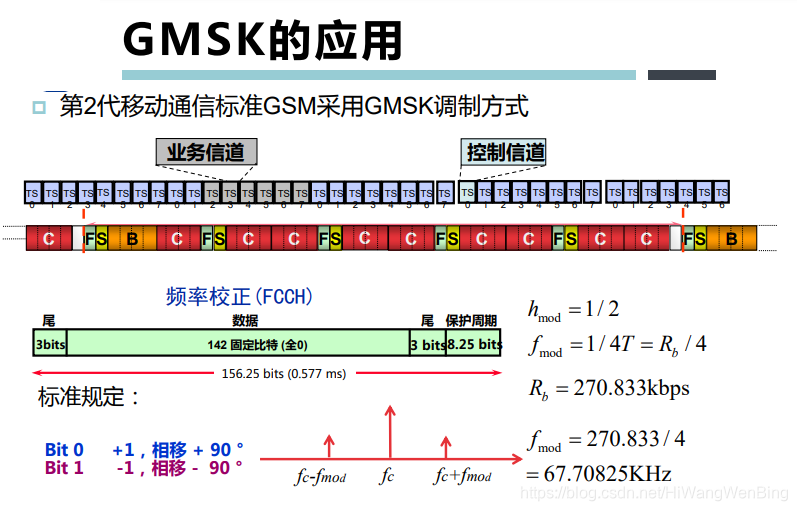

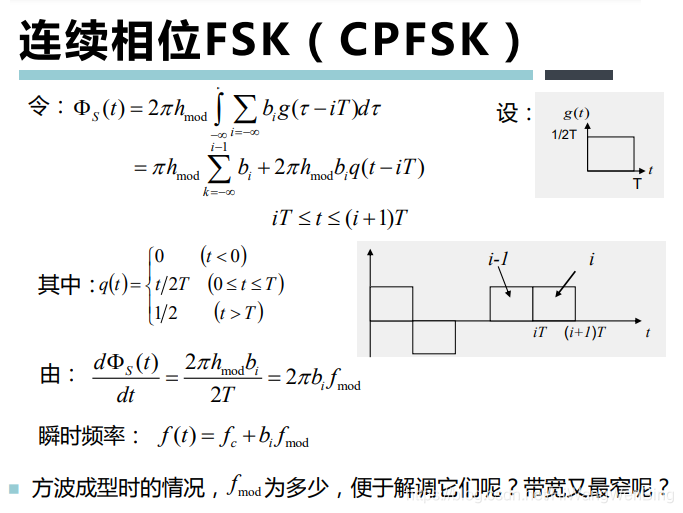

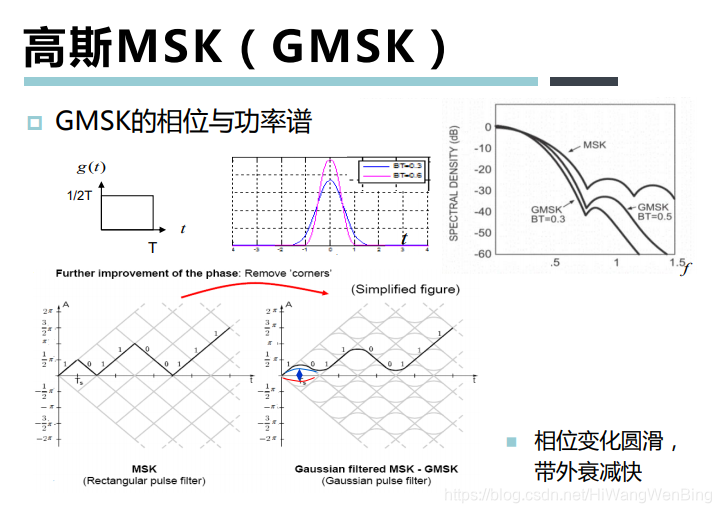

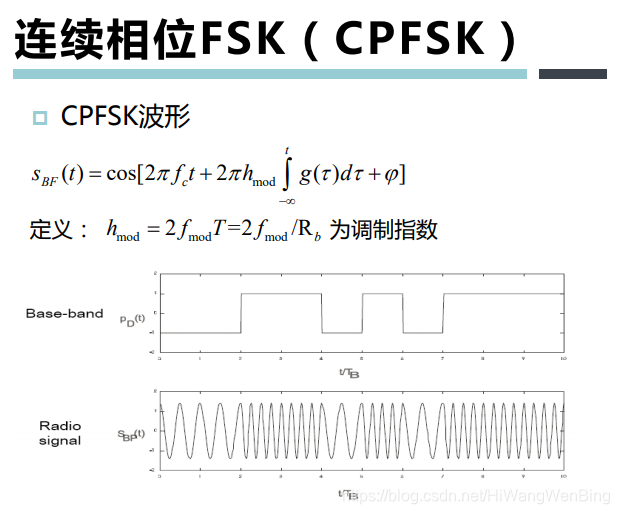

2.2 非线性调制

2.3 不同调制方案带宽的比较

第3部分 不同无线信道下的调制解调的性能

作者主页(文火冰糖的硅基工坊)：https://blog.csdn.net/HiWangWenBing

本文网址:https://blog.csdn.net/HiWangWenBing/article/details/118769381

慕课参考视频：https://www.icourse163.org/course/NJTU-1207227804
