兆易创新2022数字芯片笔试题

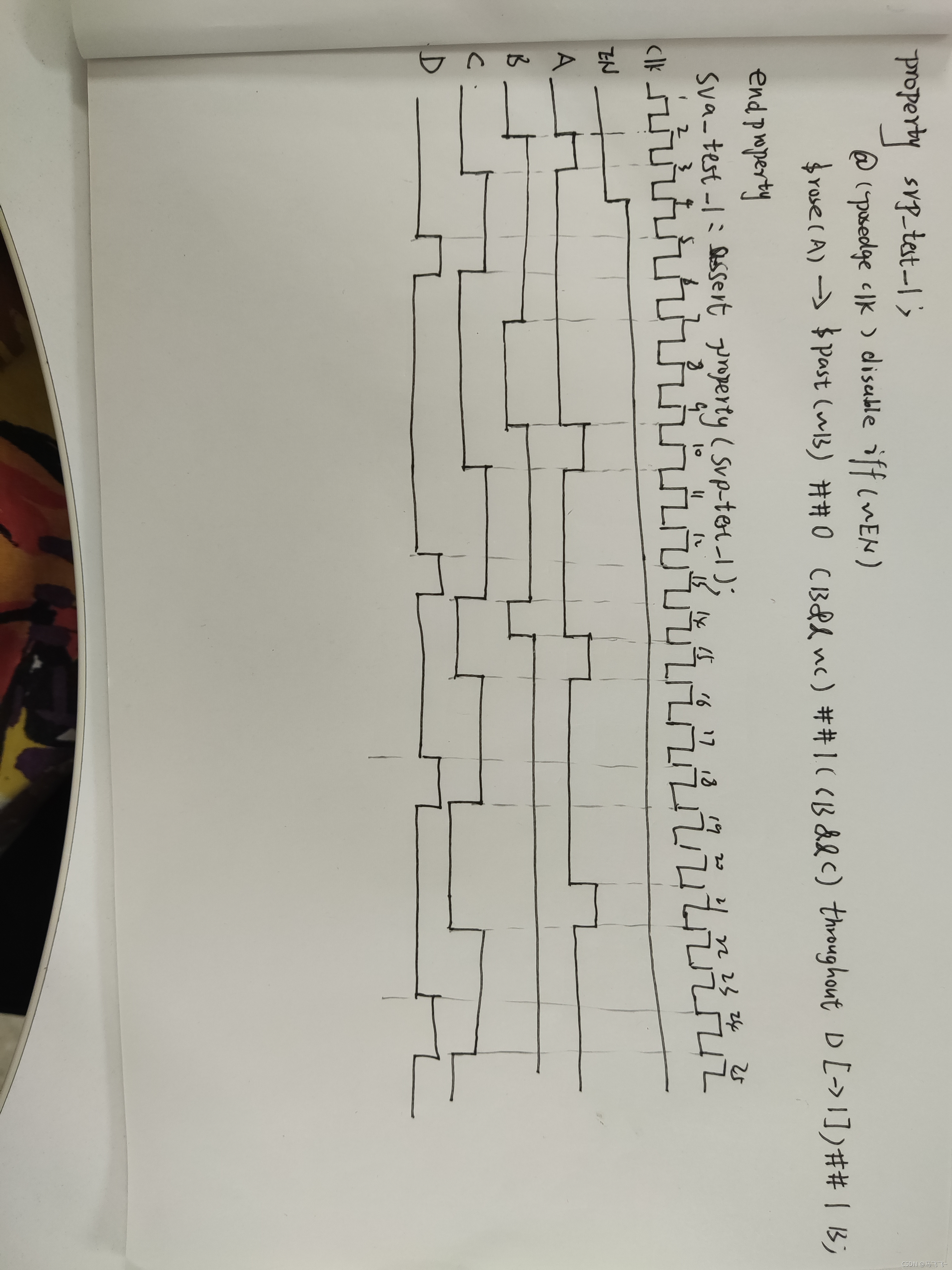

1、如下图assertion，请问图示波型哪个周期可以判定success？

 如图所示，本条断言的意思大体是，EN信号高电平有效，等到A上升沿的时候，其前一个周期（~B）成立，等待0个周期，（B&&~C）成立，等待1个周期，D为1的过程中，（B&&C）语句一直成立，等待1个周期，B成立。

具体语法可点击下面链接：

systemVerilog Assertion （SVA）断言语法_TroubleMaker-CSDN博客

3、信号a是一个变化频率1MHz的无限序列，使用verilog实现，检查并计数序列中1110110的个数。

可以用状态机来实现，但是使用移位寄存器更加简便，具体代码如下：

module seq(input wire clk,input wire rstn,input wire a,output wire [15:0] number
);
parameter N = 7'b1110110;
reg [15:0]cnt;
reg[6:0] shift_data;
always @(posedge clk or negedge rstn)if(!rstn)shift_data<=1'd0;else shift_data<={shift_data[5:0],a};
always @(posedge clk or negedge rstn)if(!rstn)cnt<=1'd0;else if(N == shift_data)cnt<=cnt+1'd1;
assign number = cnt;
endmodule

tb文件：

`timescale 1ns/1ns
`define clk_period 20
module seq_tb;
reg clk;
reg rstn;
reg a;
wire [15:0] number;
initial beginclk=1'd0;rstn=1'd0;a=1'd0;#20;rstn=1'd1;cr;tr;#1000;$stop;
end
task cr;integer i;for(i = 0;i <5 ; i = i+1)begin@(posedge clk);a = i[0];end
endtask
task tr;
integer i;for(i = 0;i <5 ; i = i+1)begin@(posedge clk);a = 1'b1;@(posedge clk);a = 1'b1;@(posedge clk);a = 1'b1;@(posedge clk);a = 1'b1;@(posedge clk);a = 1'b0;@(posedge clk);a = 1'b1;@(posedge clk);a = 1'b1;@(posedge clk);a = 1'b0;end
endtask
always #10 clk = ~clk;
seq seq(.clk  ( clk  ),.rstn ( rstn ),.a    ( a    ),.number  ( number  )
);
endmodule

4、用verilog实现按键消抖电路，输入时钟频率为50MHz，按键信号a低于设定宽度（由cnt_cfg配置：00b表示5ms，01b表示10ms，10b表示15ms，11b表示20ms）时，表示该信号是抖动。

思路：

我们可以这样来实现，当检测到边沿的时候，计数器清零，没有边沿的时候，计数器加1，输入信号持续到cnt_cfg的时候，则认为输入有效

module fit(input wire clk,//50MHzinput wire rstn,input wire a,input wire [1:0] cnt_cfg,output wire o
);
reg [19:0] N;
reg [19:0] cnt;
reg a_r1,a_r2,a_r3,a_r4;
wire pose_flag,nege_flag;
reg cout;
//lut
always @(posedge clk or negedge rstn)if(!rstn)N<=1d'0;else begincase(cnt_cfg)2'b00:N<=19'd249999;2'b01:N<=19'd499999;2'b10:N<=19'd749999;2'b11:N<=19'd999999;endcaseend
//两级D触发器同步
always @(posedge clk or negedge rstn)if(!rstn){a_r1,a_r2}<=2'd0;else    {a_r1,a_r2}<={a,a_r1};
//边沿检测
always @(posedge clk or negedge rstn)if(!rstn){a_r3,a_r4}<=2'd0;else    {a_r3,a_r4}<={a_r2,a_r3};
assign pose_flag = a_r3 && (~a_r4);
assign nege_flag = (~a_r3) && a_r4;
//计数器
always @(posedge clk or negedge rstn)if(!rstn)cnt<=1'd0;else if(pose_flag | nege_flag)cnt<=1'd0;else if(cnt == N)cnt<=1'd0;else cnt<=cnt+1'd1;
//输出
always @(posedge clk or negedge rstn)if(!rstn)cout<=1'd0;else if(cnt == N)cout<=1'd1;else cout<=1'd0;
assign  o = cout;
endmodule
