[玩转UE4/UE5动画系统＞技能系统（GAS）篇] 三 影响 Gameplay Effect（GE）

本教程采用图文教程+视频教程的多元化形式，我会为不同的知识点选择适当的表达方式。教程内容将同步免费发布于开发游戏的老王（知乎|CSDN）的专栏《玩转UE4/UE5动画系统》。教程中使用的资源及工程将以开源项目的形式更新到GitHub：玩转UE4上。

工程文件： 玩转UE4(GitHub)

0. 效果演示

在本文中你将学到：

• 攻击和受击的基本原理。
• Gameplay Effect的基本使用。
• 一个GAS角色通过Gameplay Effect影响另一个GAS角色。

1. 概要

Gameplay Effect（下文简称GE）这个词给人的第一反应酷似游戏特效，实际上翻译成影响更合适。这种影响可以是一个GAS角色施加到另一个GAS角色，也可以施加到自身。

其实GE就是GAS角色之间传递的消息。

GE是一个纯数据蓝图，有很多配置项目但不需要手写代码。所以实现一个Effect,大多数工作都集中在它的Details面板。

GE蓝图派生自GameplayEffect类，一般以GE_为前缀命名。

下面我们通过一个角色攻击和另一个角色受击并响应的效果，了解一下GE在GA之间的工作原理。

下文会用较多的篇幅顺便解释一下攻击和受击响应的原理，如果已经熟悉这部分内容可以选择性跳过。

2. 案例：用通过GE实现攻击及受击响应

2.1 攻击及受击响应原理

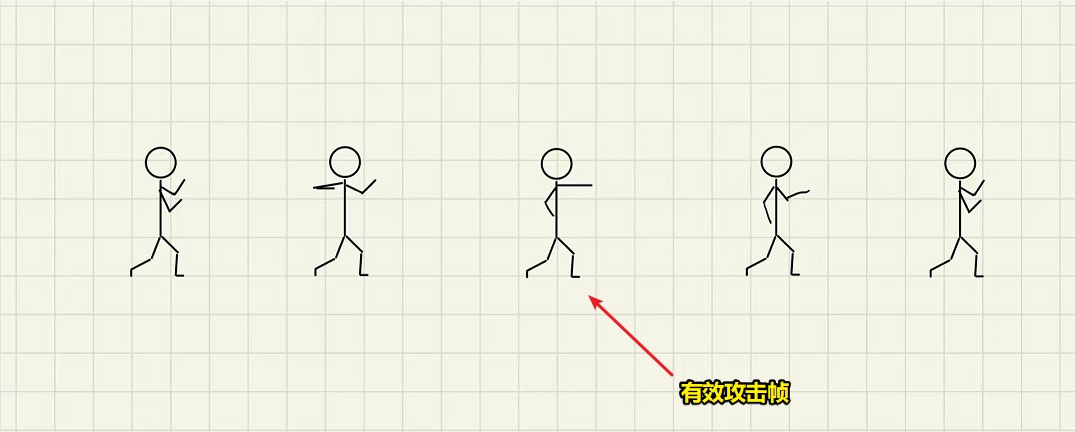

在《[玩转UE4/UE5动画系统＞技能系统（GAS）篇] 二 技能 Gameplay Ability（GA）》中我们把GA_Attack实现了一半，GA_Attack被激活后播放一个挥拳的蒙太奇动画。在这个动画中并不是每一帧都能攻击对方，有效的攻击帧一般在手臂伸地最直的帧，我们会在这一帧让角色进行一个射线检测，碰撞到的对象就是攻击到的另一个角色。

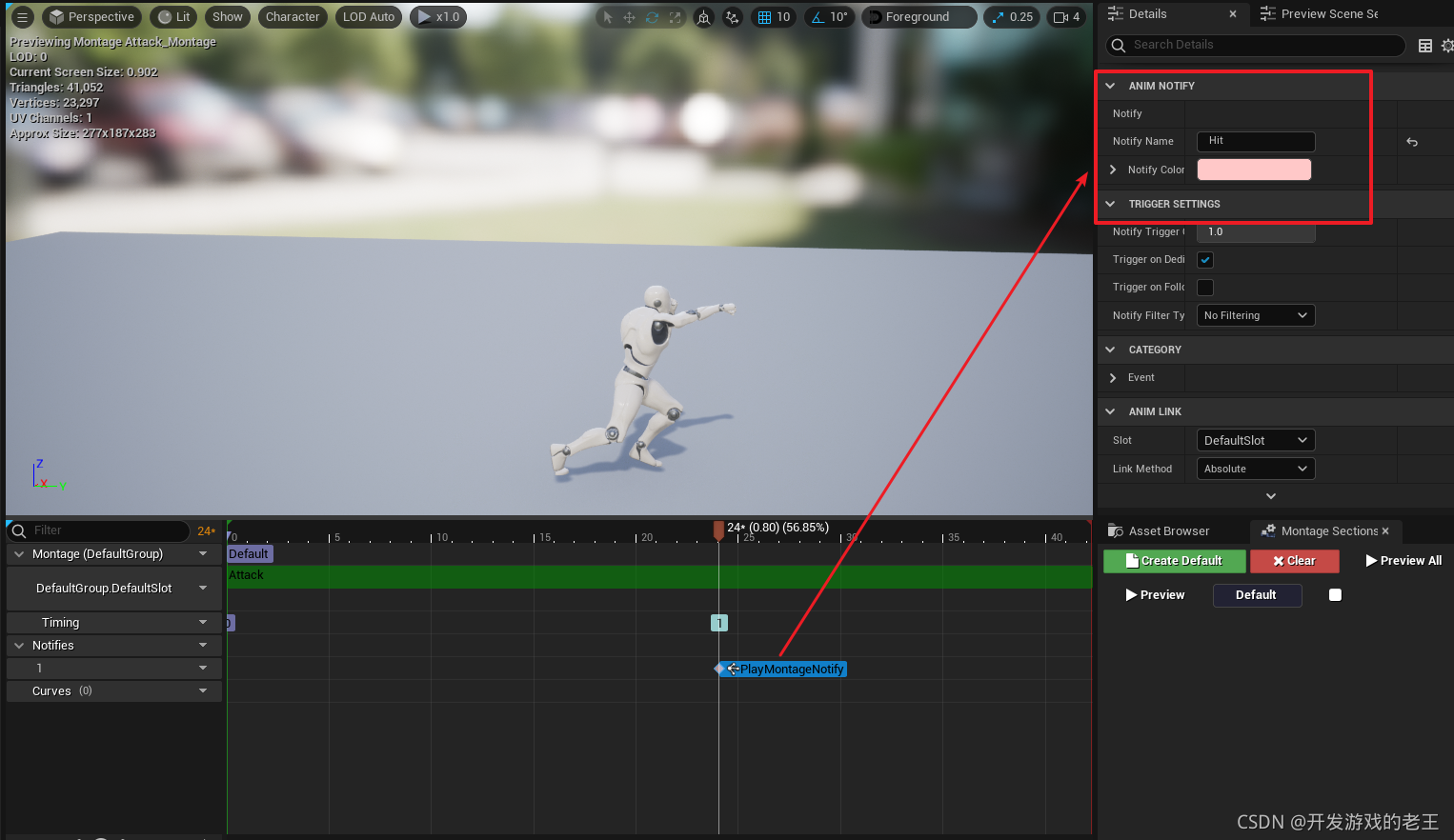

我们在蒙太奇的这一帧上添加一个蒙太奇动画通知并命名为Hit。这个动画通知相当于一个标记，当检测到它，我们就让角色进行射线检测。

本实例项目中的动画素材取自虚幻官方<[中文直播]第31期｜GAS插件介绍（入门篇） | 伍德 大钊>中提供的资源。

2.2 攻击：完善玩家角色的Attack技能

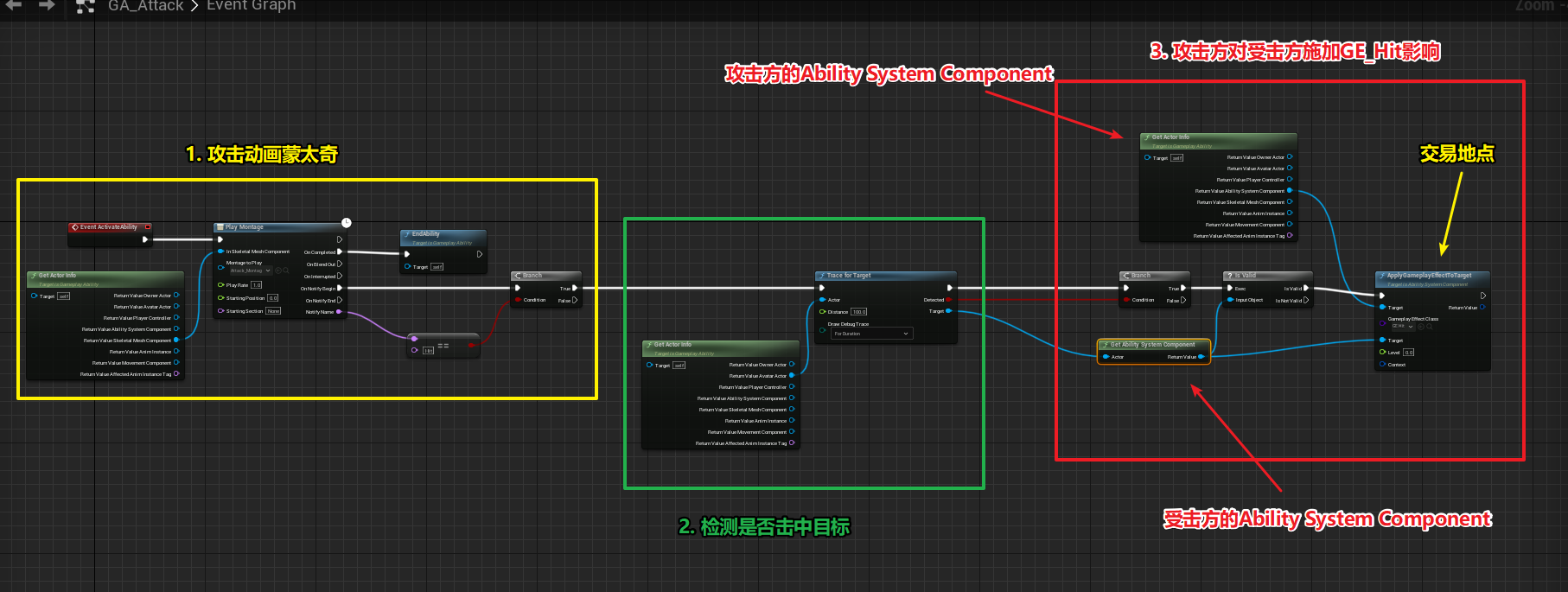

下图是Attack技能过程，其中1部分是上篇文章实现的，2和3是分别是射线检测和实施（传递）GE的过程。

攻击方的AbilitySystemComponent调用ApplyGameplayEffectToTaget将GE_Hit实施给受击方的AbilitySystemComponent。两个GAS角色都是通过AbilitySystemComponent对话的。

2.2.1 Trace For Target的实现

Trace For Target是我用C++实现的一个Blueprint Function Library，当然也可以像官方直播教程那样直接用蓝图实现。

#pragma once#include "CoreMinimal.h"
#include "RPGCharacterBase.h"
#include "Kismet/GameplayStatics.h"
#include "TraceFunctions.generated.h"/*** */
UCLASS()
class UTraceFunctions : public UBlueprintFunctionLibrary
{GENERATED_BODY()
public:UFUNCTION(BlueprintCallable, Category = "Trace Functions")static void TraceForTarget(const AActor* Actor,const float Distance,const EDrawDebugTrace::Type DrawDebugTrace,bool& Detected,ARPGCharacterBase*& Target);
};

#include "Library/TraceFunctions.h"
#include "Kismet/KismetMathLibrary.h"
#include "Kismet/KismetSystemLibrary.h"void UTraceFunctions::TraceForTarget(const AActor* Actor,const float Distance,const EDrawDebugTrace::Type DrawDebugTraceType,bool& Detected,ARPGCharacterBase*& Target)
{Detected = false;if(Actor != nullptr){const FVector Location = Actor->GetActorLocation();const FVector Forward = Actor->GetActorForwardVector();const FVector Start = Location;const FVector End = Start + Forward*Distance;const FRotator Orientation = UKismetMathLibrary::MakeRotFromX(Forward);TArray<TEnumAsByte<EObjectTypeQuery> > ObjectTypes;ObjectTypes.Add(static_cast<EObjectTypeQuery>(ECollisionChannel::ECC_Pawn));FHitResult Result;const TArray<AActor*> ActorsToIgnore;UKismetSystemLibrary::BoxTraceSingleForObjects(Actor,Start,End,FVector(0.0,50.0,90.0),Orientation,ObjectTypes,false,ActorsToIgnore,DrawDebugTraceType,Result,true);Target = Cast<ARPGCharacterBase>(Result.GetActor());Detected = Result.bBlockingHit&&Target!=nullptr;}
}

2.2.2 GE_Hit的实现

其实这里才是本文的重点，然而并不复杂。

GE有很多参数，每个项目具体含义大家可以参考这里《GASDocumentation》中的Gameplay Effects

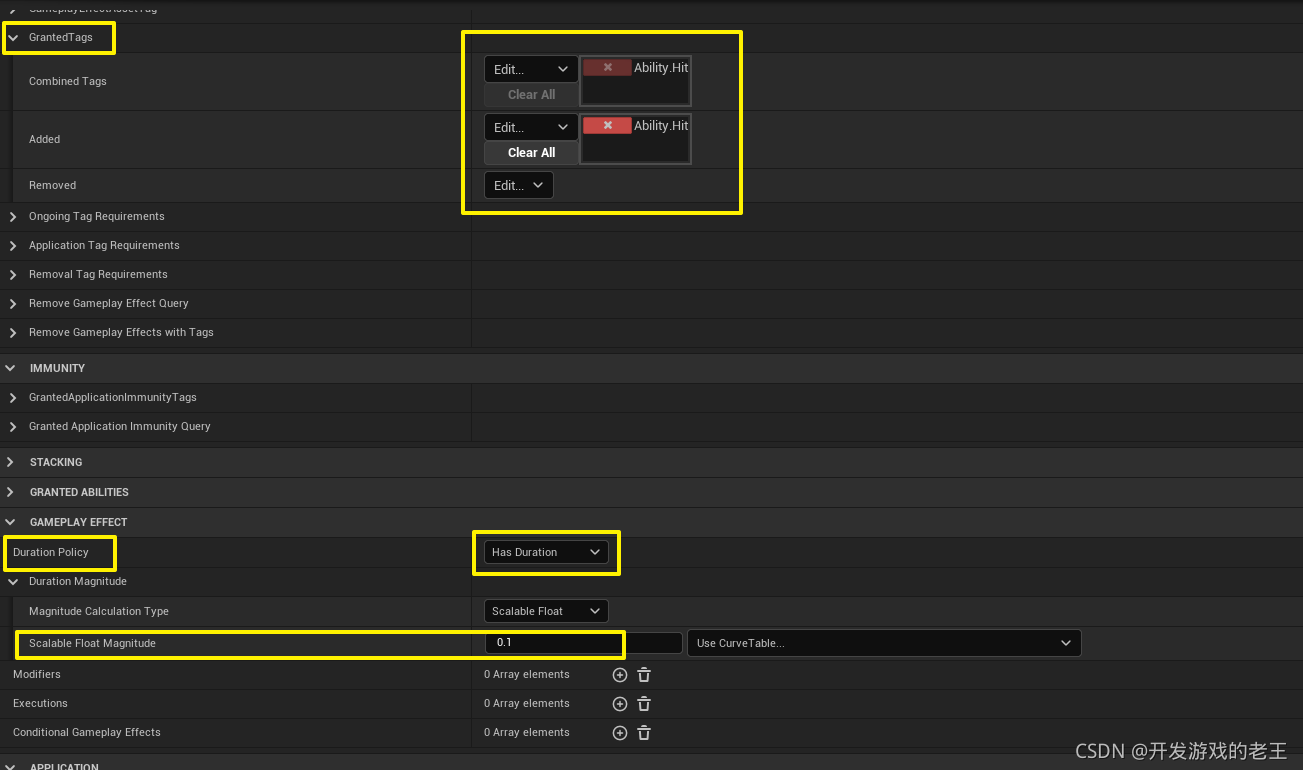

本例中只需要在GE_Hit中做如下设置：

• 在GrantedTags的Added中添加Ability.Hit标签：当GE_Hit作用在GAS角色上时，自动为目标角色添加一个Ability.Hit标签（这个标签会当GE作用结束后自动去掉）。
• 将Duration Policy设为Has Duration：GE_Hit会作用在目标角色上一段时长。
• Scalable Float Magnitude设为0.1：GE_Hit作用时长为0.1秒。

2.3 受击：为NPC添加一个挨打的被动技能

2.3.1 GA_OnHit技能

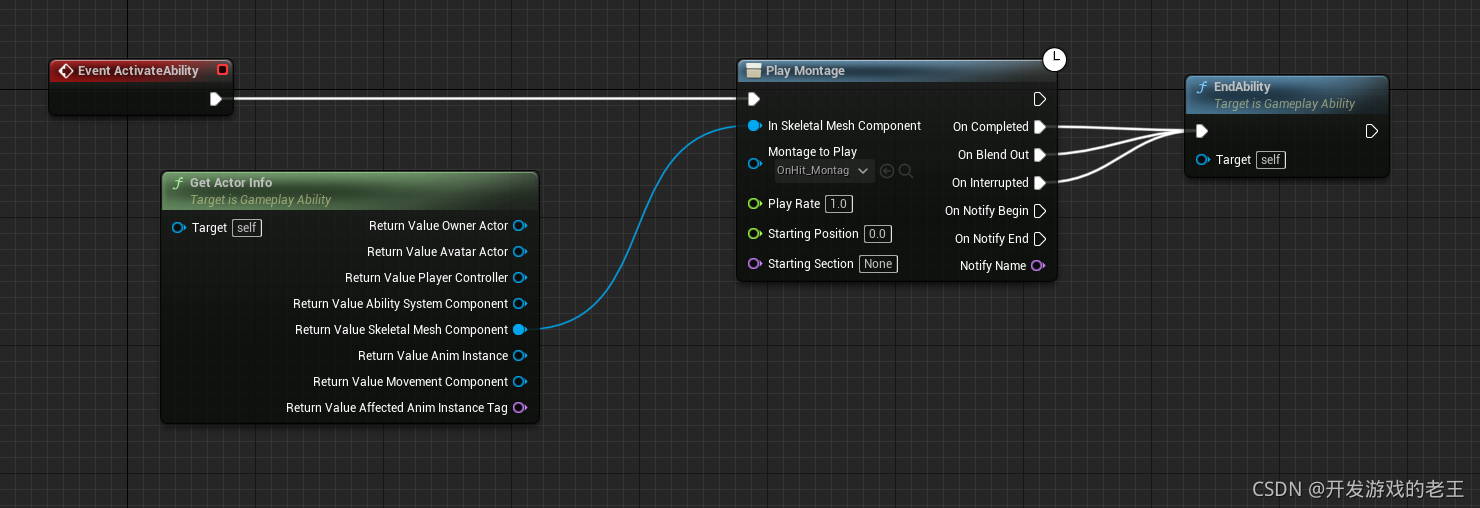

受击效果也是用一个（受攻击）的蒙太奇实现的。

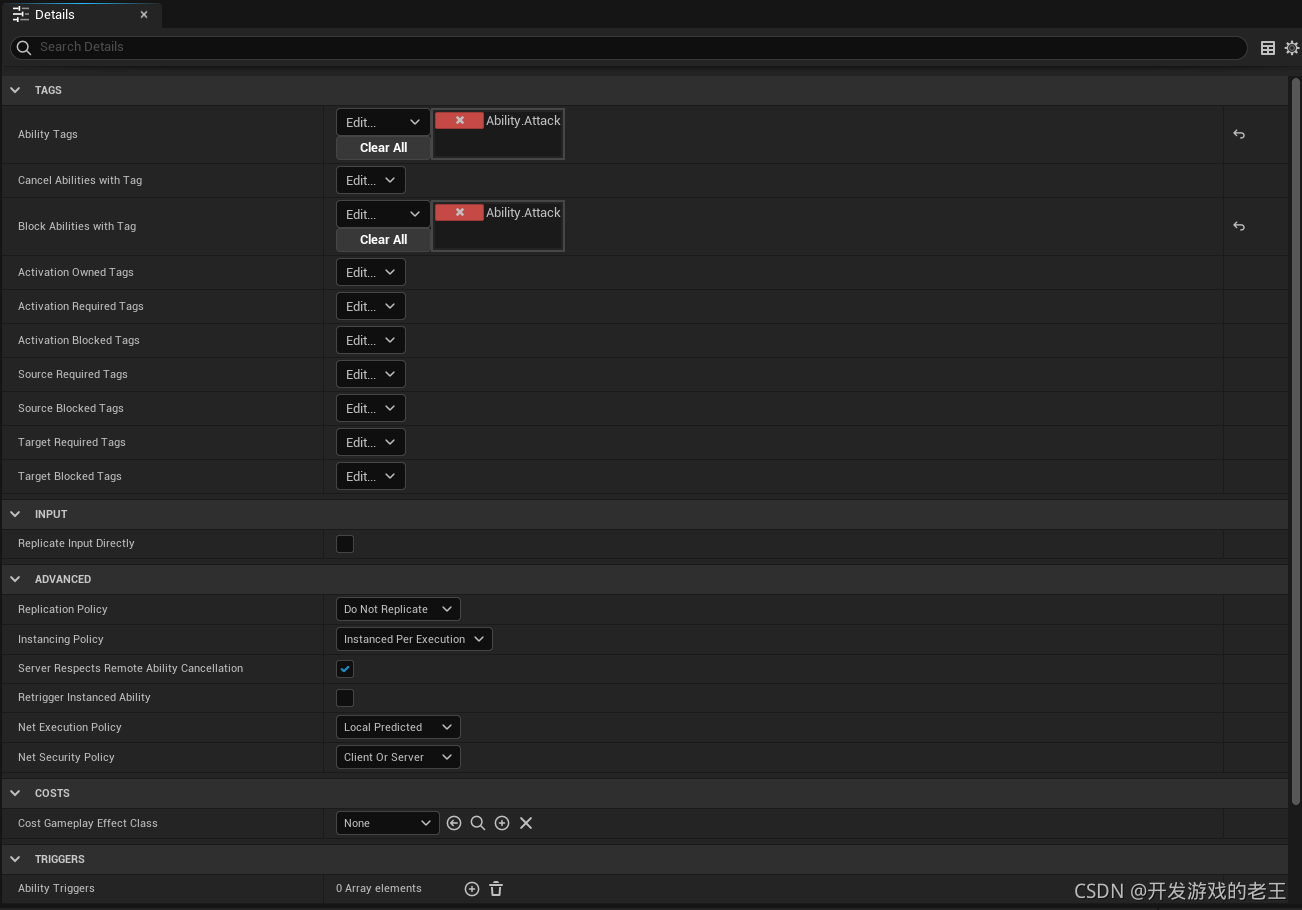

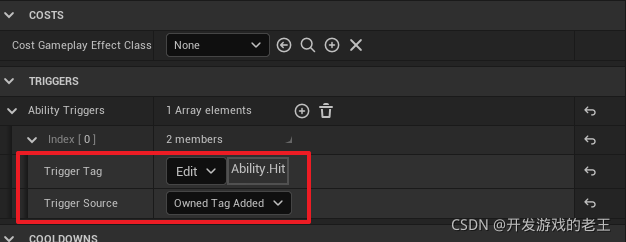

在本例中GA_OnHit是一个被动技能，所以我们需要为它设置一个触发方式（标签），如下图所示。这意味着，当所属GAS角色被添加了Ability.Hit标签时就会自动触发GA_OnHit技能。

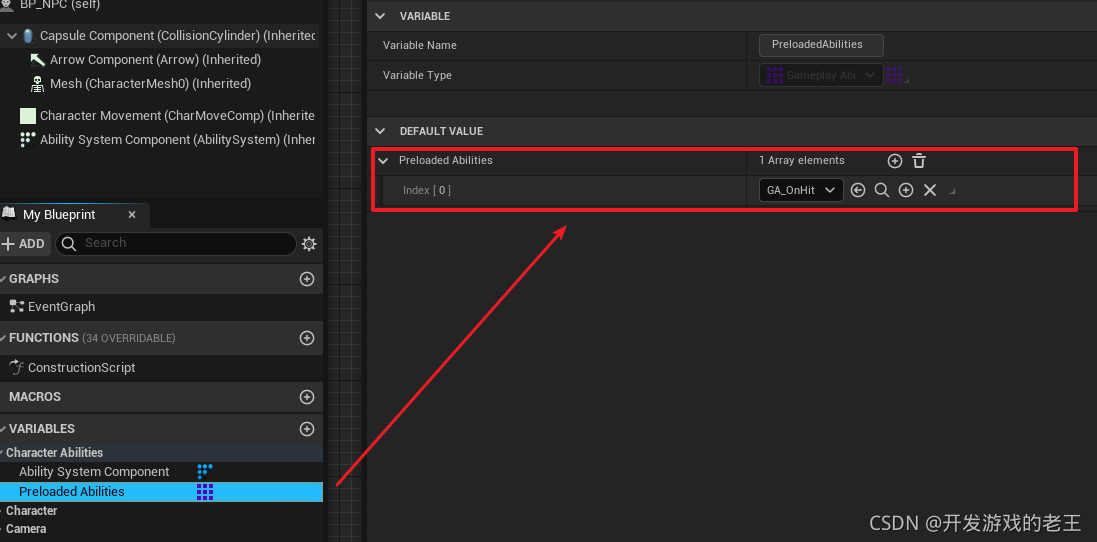

2.3.2 为NPC角色预加载GA_OnHit技能

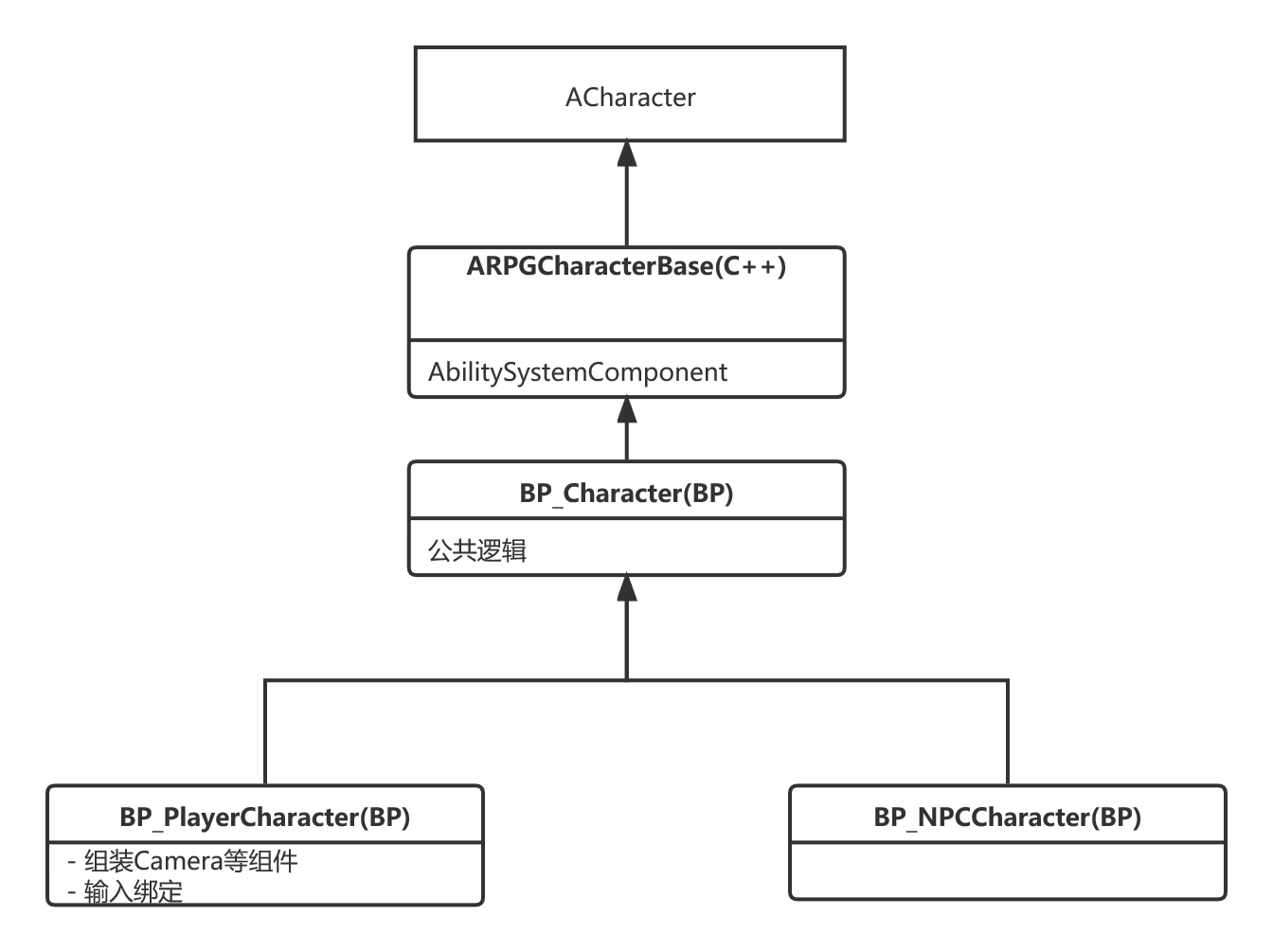

NPC方的继承关系依然如下图所示：

3. 小结

本文通过攻击和受击的小案例，帮助大家了解一下GA和GE之间的协作关系。同时我们也看到了，GA不仅可以主动召唤，也可以通过GE来被动触发。是不是感觉无穷的可能性正在向我们招手。GAS的威力还不止于此，在后续文章中，我们将继续深入了解GAS。
