关于TL431无法稳压输出2.5v而是2.485v的原因分析

2023-11-09 03:30

本文主要是介绍关于TL431无法稳压输出2.5v而是2.485v的原因分析,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

使用环境(蓝色粗体字为特别注意内容)

1、硬件环境:TL431A

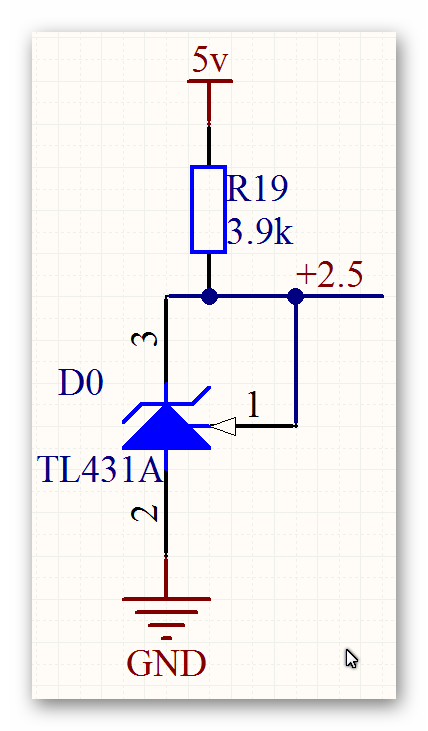

L431是可控精密稳压源。它的输出电压用两个电阻就可以任意的设置到从Vref(2.5V)到36V范围内的任何值。该器件的典型动态阻抗为0.2Ω,在很多应用中用它代替稳压二极管,例如,数字电压表,运放电路,可调压电源,开关电源等。在一个项目中,需要用到TL431来获取2.5V基准电压,电路接法如下图所示:

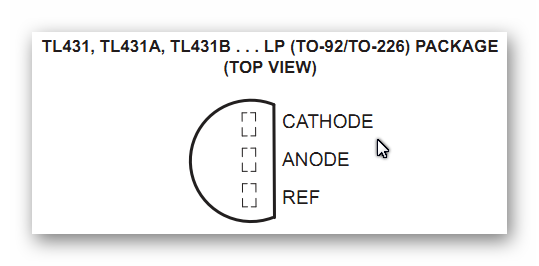

需要注意的是,查看数据手册,实际管脚定义如下(顶部视图):

CATHODE为阴极K,ANODE为阳极A。但是试验中发现,无论如何,输出电压只有2.485V,经过查看数据手册,发现这种情况是正常的

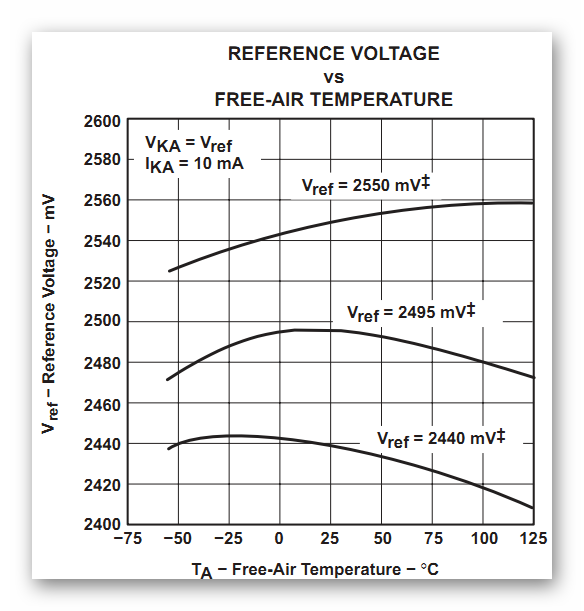

TL431的基准电压不一定是2.50v,而是有一定的范围而且受温度影响的:

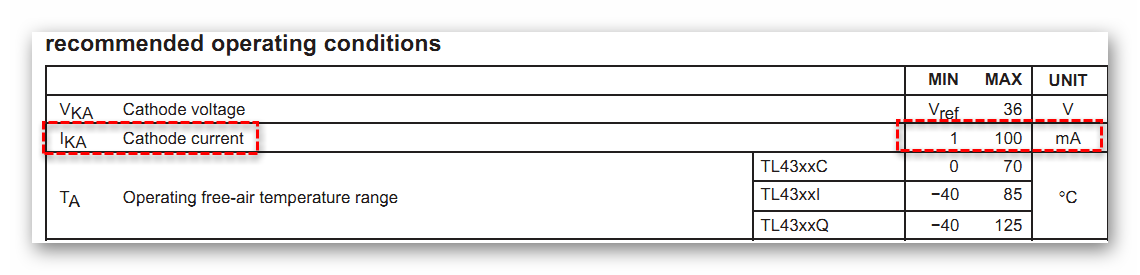

还有一点需要注意,限流电阻R19不能太大,原因如下:
