编者按：SDN-IP是ONOS上的一个应用程序，允许软件定义网络使用标准的边界网关协议（BGP）连接到外部网络。从BGP角度看，SDN网络表现为单一的自治系统（AS），其行为与任何传统的AS一样。基于AS的SDN-IP应用提供BGP和ONOS之间的集成整合机制，在协议层SDN-IP的行为作为一个有规则的BGP发言人。从ONOS的角度来看，它只是使用其服务，在SDN数据平面安装和更新相应的转发状态的应用程序。

1 架构目标

1.1 SDN-IP设计目标

(1)兼容性Compatibility：SDN-IP可以与已经使用BGP的网络集成，外部、内部、或两者之间都可以，兼容性很好。

(2)操作灵活性Operational flexibility：SDN-IP可以在一个或多个ONOS实例中运行。SDN-IP也可以在多种BGP的部署方案中使用，体现出很强的灵活性。

(3)高可用性High availability（HA）：SDN-IP应用程序本身提供HA服务。只要有其中一个SDN-IP应用实例在运行，SDN-IP服务就会保持无缝连接。此外，SDN-IP利用提供ONOS的HA机制在数据平面中维持一致的转发状态。

(4)可扩展性Scalability：可以通过正在运行的基于BGP网络和多个ONOS集群的SDN-IP控制大型的软件定义网络。

(5)协议兼容性和供应商的独立性Protocol compatibility and vendor independence：SDN-IP依赖于标准的BGP协议交换网络信息，并且不需要任何专有或特定于供应商的扩展。

1.2 架构概述

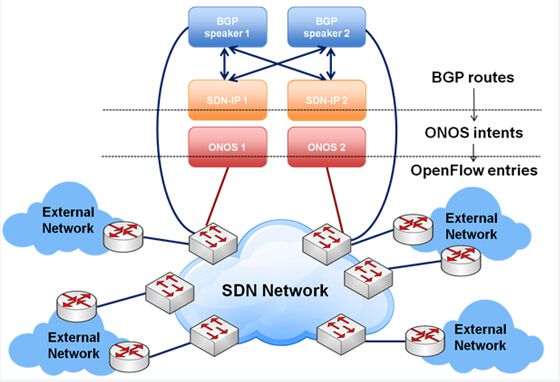

SDN-IP架构如图所示：

2 连通性

2.1 SDN-IP应用intents

下面是两种类型的SDN-IP使用应用intents的简要说明。

（1）单点对单点的intents

在外部路由器和SDN BGP Speakers之间建立BGP对等会话使用单向单向intents。每个intents在SDN网络中连接两个连接点。每个连接点包含以下信息：SDN交换机的DPID、交换机Port和连接的BGP Speaker路由器的MAC地址。

（2）多点对单点的intents

多点对单点的intents用于与外部网络的主机连接在一起的单向intents。每个intent与每个IP前缀（目的IP）相关联，并连接SDN网络的入口连接点与单一的出口连接点，指向下一跳路由器的目的IP。在SDN网络的边缘入口，一个IP包匹配目的IP地址。选择最好最优的转发项匹配转发数据包到相应的出口连接点。此外，该数据包被转发之前，应用“改变目的MAC地址”，使得包含出口IP路由器的数据包转发到目的MAC地址。

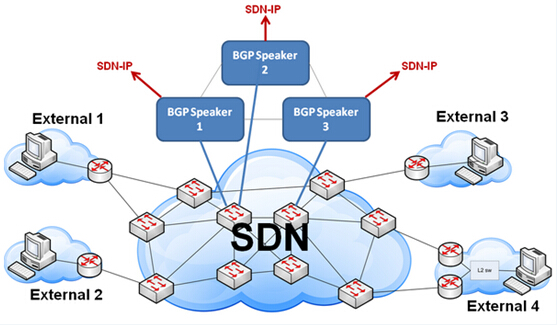

2.2 SDN数据平面连通

在SDN-IP网络的数据平面主要用于以下情况：

（1）进行内部BGP Speaker和外部BGP路由器（配置eBGP peerings）之间的BGP流量控制。

（2）横穿SDN-IP网络的外部IP网络之间数据流量传输。

eBGP 控制流量与每个eBGP 对等的操作有关。这种流量在eBGP 对等操作配置的基础上是点对点的、双向的，且终点是相对静态设定的。当一个数据平面失败，可能会导致终点之间的路径改变。这种故障可被自动检测且相关的intents会被ONOS重新设置路由。目前，具体的连接点与每个BGP Speaker相关，且外部BGP路由器需要在SDN-IP配置文件中手动配置，但是将来这种需求会被淘汰。

传输数据流量的路径是通过由外部BGPpeers发布的BGP路由定义。类似于常规的BGP部署，这些路由是相对动态的，且它们的数量非常大。如果BGP peer通告特定IP前缀的路由，并且被选为路由最好的下一跳地址，SDN-IP将负责建立相应的数据路径。所有的流量决定进剩余外部IP网络的IP前缀被转发向最匹配的外部下一跳BGP路由器上。ONOS应用intents的情况下，通过创建一个多点对单点应用intents实现IP前缀：出口路由器（即最佳的下一跳路由器）是（出口）单点intent，其余外部BGP路由器是（入口）多点的intents。

SDN-IP应用负责生成多点对单点的应用intents请求和用于更新BGP路由动态响应的intents。ONOS本身负责汇编这些请求、在交换机数据平面安装相应的转发流和以防SDN网络发生故障重新设置路由的intents。

2.3 SDN控制平面连通

在SDN网络和SDN-IP应用程序实例中BGP Speaker通信使用iBGP。对等会话在控制平面中创建，因此，每一个BGP Speaker连接到它。

在任何的BGP部署中 BGP Speaker和SDN-IP应用实例是互连的：一个完整的iBGP网状、路由反射等。唯一的区别是，在SDN-IP实例它们之间不需要iBGP peerings，他们只需要与BGP Speaker互连即可。

SDN-IP实现了IBGP协议的子集：只接收处理来自BGP Speaker的BGP路由信息，但从来不发起或重新发送BGP路由。一旦SDN-IP接收来自外部路由器（经由BGP Speaker接收）的通知，它将路由信息变换成intents请求给ONOS。ONOS本身将其转换交换机中的OpenFlow流表项。

BGP Speaker使用iBGP传输路由信息给SDN-IP应用实例，当在常规的BGP部署中，通过全网或者使用路由相应服务器实现互连通是非常重要的。因此，我们可以使用BGP本身所提供的故障失效性。SDN-IP应用程序实例之间是不需要iBGP peering的：peering是在BGP Speaker和SDN-IP应用程序实例之间的。

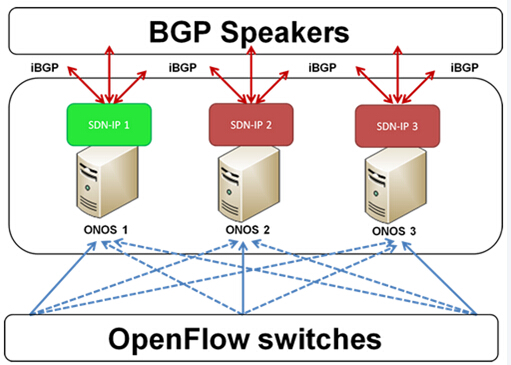

2.4 高可用性支持

SDN-IP提供使用热备份模式支持高可用性。SDN-IP应用程序可以加载在多个ONOS实例。所有的SDN-IP应用监听路由更新BGP的到达信息，但只有一个SDN-IP实例被指定为主实例负责推送intents到ONOS。如果主实例失败，剩余实例中的一个将成为新的主实例继续推送intents到ONOS。

SDN-IP使用ONOS领导选举服务来选择主SDN-IP实例。我们必须确保在任何时间只有一个实例推送intents，防止错误的intents被推送到ONOS。当每个SDN-IP实例启动时，它参与领导选举试图成为主实例。选举确保在任一时间只有一个实例可以是主实例。当主实例发生故障，选举机制检测到故障，并允许另一个实例接管负责成为主实例。新的主实例首先进行intents同步保证intents更新之前学习的BGP路由。一旦同步完成，主实例正常工作，为响应BGP更新继续安装和删除intents。
