1 屏幕显示原理

2 图片文字显示

屏幕显示原理

任何的屏幕，都是由一个个的像素点组成的。无论是LCD，OLED ，还是这个墨水屏，屏幕最终的显示效果，是由它的一个个像素点整体的组合效果，所以无论是哪种数据的传输都是在屏幕上打点。通过控制像素点颜色，进行显示不同的色彩。我们将显示的数据，通过取模获得一个包含字体信息的数组，把数据送入屏幕，然后显示出来。

墨水屏显示原理

墨水屏的显示与其他屏幕的显示原理是不同的。它本身是不发光的，而是靠外界光线的反射而显示。所以它正常显示时是几乎不耗电的，只有在刷新显示过程中才会耗电。所以比较省电，而且显示效果和纸质书籍效果相当，相比其他屏幕，是比较护眼的。

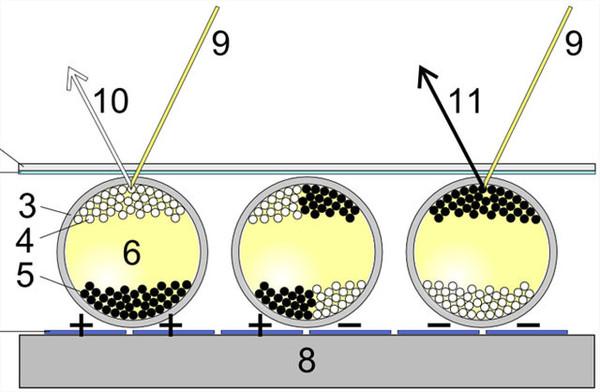

这里插入图片描述
图.墨水屏的屏幕
上电时，带有不同电压的“油墨”，在不同极性电压的作用下，黑色“油墨”跑到上面，白色“油墨”跑到下面，屏幕就开始显示颜色了。

2.13寸黑白红三色墨水屏

对于黑白红三色，可以拆分为黑白图片、红白图片，然后将两张图片叠加起来就变成了黑白红图片了，所以黑白红的刷新是指是对于黑白图片，我们可以规定，如果如果是黑色我们定义成0，如果是白色就定义成1，那么有了表示颜色的方式：
白色：□，对应1
黑色：■：对应0
一个点在图形上一般称之为像素点（pixel）,而颜色不是1就是0，也就是1个位就可以标识颜色：1Pixel = 1bit，那么一个字节里面就包含了8个像素点。
以16个像素点为例，我们假设前8个像素点为黑，后8个像素点为白色，那么可以这么认为，像素点1-16，对应这0位到15位，0表示黑色，1表示白色：
对于2.13inch e-paper B,是红黑白三色，我们需要把图片拆成2张图片，一张黑白图片，一张红白图片，在传输的时候因为一个寄存器是控制黑白显示的，一个寄存器是控制红白
显示。 2.13的黑白部分1个字节控制8个像素点，红白部分1个字节控制8个像素点
举个栗子，假设有8个像素点，前面4个是红色，后面4个黑色：
需要把他们拆成一个黑白图片，一个红白图片，这两个图片都是8个像素点，只不过黑白图片前四个像素为白色，后4个像素点为黑色，而红白图片前4个像素点为红色，后四个像素点为白色。
在这微雪里插入图片描述

                             *摘微雪的原理介绍

显示函数

我们用的是元泰给的驱动，（开发墨水屏的都知道元太吧？）在此基础上修改，以适应nordic芯片。

图片显示

在这里插入代码片
`void dis_img(unsigned char num)
{unsigned int wide, high;unsigned int pcnt;
/***************************************************bw image****************************************************/SPI4W_WRITECOM(0x4E);	//Set RAM X address SPI4W_WRITEDATA(0x00);SPI4W_WRITECOM(0x4F);   //Set RAM Y address		SPI4W_WRITEDATA(0xF9);SPI4W_WRITEDATA(0x00);SPI4W_WRITECOM(0x24);   //Write RAM (Black White)pcnt = 0;											// 复位或保存提示字节序号for(wide=0; wide<250; wide++)							{for(high=0; high<16; high++)						/{switch (num){case PIC_A://SPI4W_WRITEDATA(gImage_YB02[pcnt]);SPI4W_WRITEDATA(gImage_1_bw[pcnt]);break;	case PIC_B:SPI4W_WRITEDATA(gImage_2d13_CSDL_bw[pcnt]);break;case PIC_C:SPI4W_WRITEDATA(gImage_WYJTEST_BW3[pcnt]);break;case PIC_R:SPI4W_WRITEDATA(0x00);break;case PIC_E:SPI4W_WRITEDATA(gImage_H213TEST[pcnt]);break;               case PIC_VLINE:if(col<80)SPI4W_WRITEDATA(0x00);elseSPI4W_WRITEDATA(0xff);break;case PIC_HLINE:if(row<5)SPI4W_WRITEDATA(0x00);elseSPI4W_WRITEDATA(0xff);break;	case PIC_WHITE:SPI4W_WRITEDATA(0xff);break;	case PIC_BLACK:SPI4W_WRITEDATA(0x00);break;	default:break;}pcnt++;}}/***************************************************bw image****************************************************/SPI4W_WRITECOM(0x4E);		// set RAM x address count to 0;SPI4W_WRITEDATA(0x00);SPI4W_WRITECOM(0x4F);		// set RAM y address count to 296;	2D9SPI4W_WRITEDATA(0xF9);SPI4W_WRITEDATA(0x00);SPI4W_WRITECOM(0x26);pcnt = 0;											// 复位或保存提示字节序号for(wide=0; wide<250; wide++)							// 总共250列		{for(high=0; high<16; high++)						// 总共122行，每个像素1bit,即 122/8 字节{switch (num){case PIC_A://SPI4W_WRITEDATA(gImage_YB03[pcnt]);SPI4W_WRITEDATA(gImage_1_red[pcnt]);break;	case PIC_B:SPI4W_WRITEDATA(gImage_2d13_CSDL_r[pcnt]);break;case PIC_C:SPI4W_WRITEDATA(gImage_WYJTEST_RED3[pcnt]);break;case PIC_R:SPI4W_WRITEDATA(0xFF);break;case PIC_VLINE:if(col>160)SPI4W_WRITEDATA(0xFF);elseSPI4W_WRITEDATA(0x00);break;case PIC_HLINE:if(row>9)SPI4W_WRITEDATA(0xff);elseSPI4W_WRITEDATA(0x00);break;	case PIC_E:SPI4W_WRITEDATA(0x00);break;case PIC_WHITE:SPI4W_WRITEDATA(0x00);break;	case PIC_BLACK:SPI4W_WRITEDATA(0x00);break;	default:break;}pcnt++;}}SPI4W_WRITECOM(0x18);SPI4W_WRITEDATA(0x80);	SPI4W_WRITECOM(0x22);SPI4W_WRITEDATA(0xF7);		//Load LUT from MCU(0x32), Display updateSPI4W_WRITECOM(0x20);DELAY_mS(1);READBUSY();}

``
简单分析一下，首先设置了两个for循环，一个是屏幕的长，一个是屏幕的宽。两个for循环下来，刚好把屏幕的每个像素点都数了一遍。所以这个for循环里面就是打点，每执行一下，显示出一个像素点，执行了（widehigh）次.这里屏幕的高设为16，是因为一个数据（0x00）占八位，即八个像素点。
gImage_1_red[pcnt]这个数组里面放的是整个屏幕的显示数据，总共400个字节（25016）,pcnt=0,从第0个字节开始放，执行一次循环，pcnt++,放入下一个，直到把整屏的数据全放进去。
显示效果：
在这里插入图片描述这是图片，不是写的字

文字显示

文字显示跟图片显示原理一样的，只不过你放入的不是整屏的数据，而是一个一个的文字数据，
你可以简单粗暴的指定位置放入文字数据

Draw_char(200,224,0,2,0);//0 ,黑色；1，红色。其他 ，黑底白字
..
//省略了驱动，只写显示for(wide=0; wide<250; wide++)							{for(high=0; high<16; high++)
{if(x_start<wide && wide<x_end  && y_start<= high &&  high <= y_end)SPI4W_WRITEDATA (hz_bw[pcnt++]);//放入文字elseSPI4W_WRITEDATA (0XFF);}

也可以再优化一下，指定位置显示想要的文字

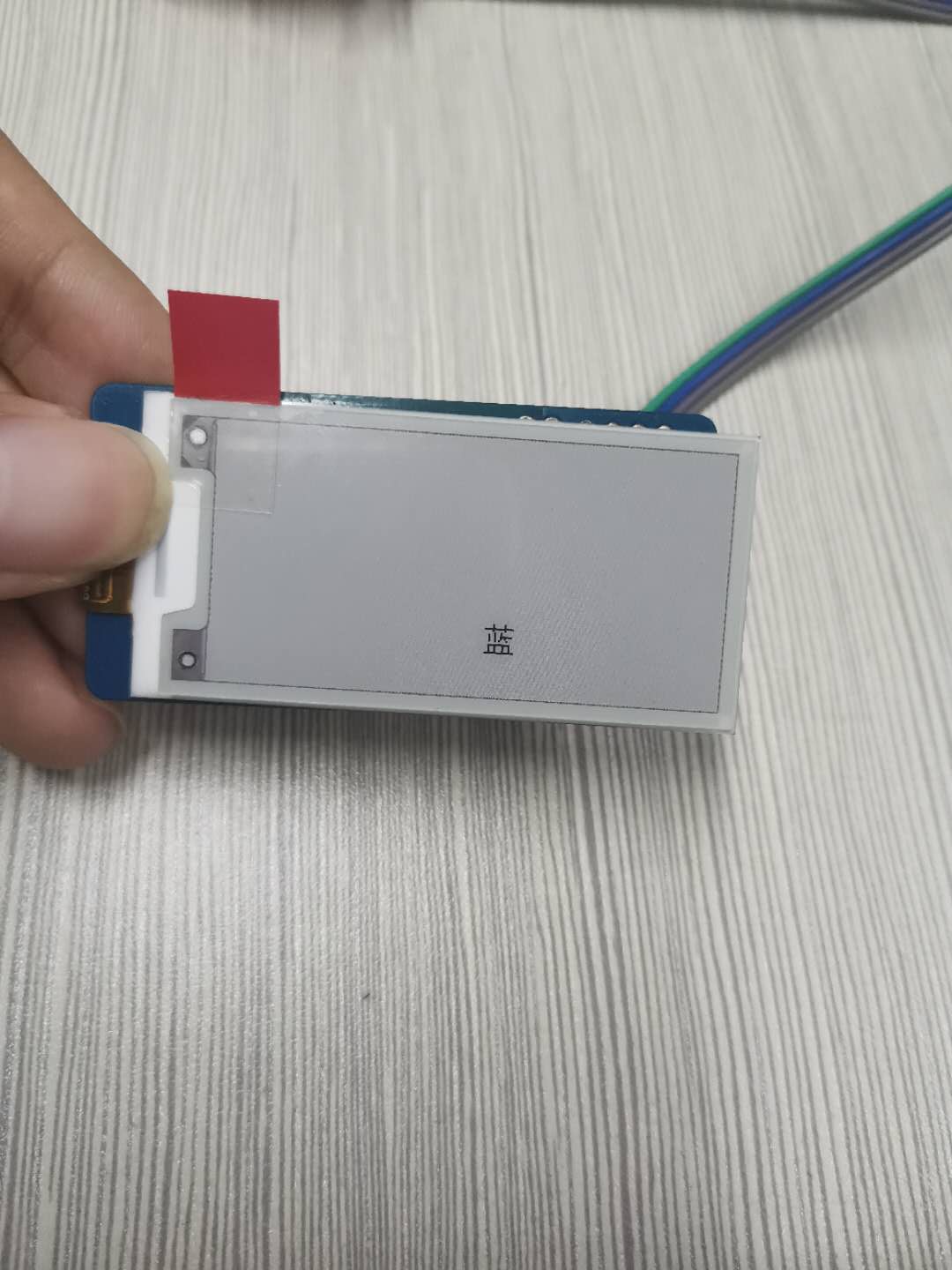

Draw_String(100,11,"蓝")void Draw_String(uint32_t  x, uint32_t y, const unsigned char *chs){Display_init();SPI4W_WRITECOM(0X24);uint32_t i = 0;unsigned int high, wide;unsigned int pcnt=0;while (*chs != '\0') //非空字符{if(*chs  >= 0xa0)   //汉字{for(i=0;i < GB16_NUM();i++)if ((*chs == hz_index[i*2]) && (*(chs+1) == hz_index[i*2+1]))//if ((*chs == hz_index[i])){pcnt=(32)*i;//LCD_Draw(x,y,&hz[32*(i)],16,16);    for(wide=0; wide<250; wide++)							{ for(high=0; high<16; high++)	{if(x<wide && wide<x+16 && y<= high &&  high <= y+1)SPI4W_WRITEDATA(hz[pcnt++]);elseSPI4W_WRITEDATA (0xFF);}}
//	pcnt++;x+=16;
}chs+=2;}else{for (i=0 ;i < ASCII_NUM();i++){if (*chs == zf_index[i]){pcnt=(16)*i;for(wide=0; wide<250; wide++)							{for(high=0; high<16; high++)	if(x<wide && wide<x+8 && y<= high &&  high <= y+1)SPI4W_WRITEDATA(zf[pcnt++]);   elseSPI4W_WRITEDATA(0xFF);
//
}x += 8;break;}}chs++;}		 }}
