STM32F10x IAP技术
(BOOTLOADER)
第一部分
一 计算固件占用FLASH大小

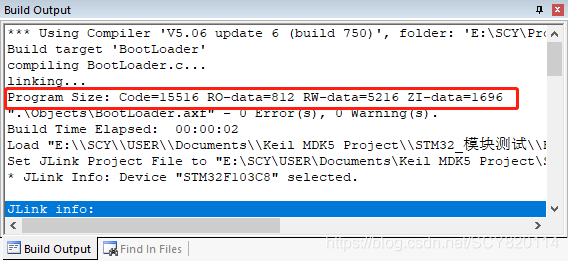

每次生成固件时，Keil 会有一个固件信息显示，如下列图
图1
固件占用FLASH大小 = Code + RO + RW + ZI，上图中的固件大小为：11,016字节，16进制为：0x2B08。
二 固件数据结构
图2
STM32F10x有一个中断向量表，这个中断向量表存放在代码开始部分的后4个字节处(即0x08000004)，代码开始的4个字节存放的是堆栈栈顶的地址，当发生中断后程序通过查找该表得到相应的中断服务程序入口地址，然后再跳到相应的中断服务程序中执行。上电后从0x08000004处取出复位中断向量的地址，然后跳转到复位中断程序的入口(标号①所示)，执行结束后跳转到main函数中(标号②所示)。在执行main函数的过程中发生中断，则STM32强制将PC指针指回中断向量表处(标号③所示)，从中断向量表中找到相应的中断函数入口地址，跳转到相应的中断服务函数(标号④所示)，执行完中断函数后再返回到main函数中来(标号⑤所示)
另：Stm32源代码中有说明。堆栈栈顶地址需为0x200的整数倍，原文为” Vector Table base offset field. This value must be a multiple of 0x200” 。即：”向量表基本偏移量字段。此值必须是0x200的倍数”。 因此，图1中，如该固件在FLASH中的起始地址为0x8000000。若想在该固件后继续放置其它固件，则最近的可用地址为 0x2C00
三 固件程序间的跳转说明
若在STM32F103x中使用IAP方案，则内置的Flash分配情况大致如下图：
图3
在内置的Flash里面添加一个BootLoader程序，BootLoader程序和 用户程序 各有一个中断向量表，假设BootLoader程序占用的空间为N+M字节，则程序的走向应该如下图所示
图4
上电初始程序依然从0x08000004处取出复位中断向量地址，执行复位中断函数后跳转到IAP的main(标号①所示)，在IAP的main函数执行完成后强制跳转到0x08000004+N+M处(标号②所示)，最后跳转到新的main函数中来(标号③所示)，当发生中断请求后，程序跳转到新的中断向量表中取出新的中断函数入口地址，再跳转到新的中断服务函数中执行(标号④⑤所示)，执行完中断函数后再返回到main函数中来(标号⑥所示)。
以上 参考链接：https://blog.csdn.net/wzy15965343032/article/details/88545225
对于步骤④⑤，是跳转到0x8000004 还是跳转到 0x8000004+N+M，由②③来协同决定。
若想跳转到0x8000004+N+M，则：② 在跳转前要关闭所有中断外设，清除所有中断向量的使用。若是从RTOS固件跳转到其它固件，除放弃一切中断和中断服务外，还要修改CPU的模式为特权模式、关闭SysTick、激活MSP等操作；③的main中重定中断向量表地址为0x8000004+N+M。否则固件程序在④⑤的时候会跑到0x8000004的向量表中，运行结果不可预知。通常会进入 XXXX_Handler ,如 ：HardFault_Handler、SysTick_Handler等。
四 不同固件在FLASH中的地址参数
前面已经提到了固件在FLASH中占用空间的算法；堆栈栈顶地址需为0x200的整数倍。下面举例说明，想将多个固件放在同一个MCU FLASH中的地址参数配置方法如下。
现有BootLoader ，APP1, APP2 三个程序要放入一片 STM32F103C8T6中。三个程序在FLASH中的存储安排如下：
| BOOTLOADER | APP1 | APP2 |
BOOTLOADER 程序编译后的固件信息，算下来，约占0x2C00空间，（下一个APP的堆栈栈顶地址需为0x200的整数倍，因此取了一个你好我好大家好的占用空间0x2C00）如下图：

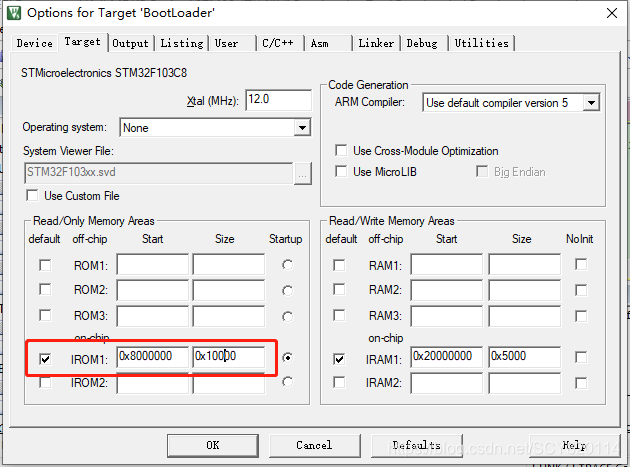

因此BOOTLOADER 使用的是默认地址设置，如下图：
重点是 Start : 0x8000000。（有人说Size也要设置为固件占用大小，我没有改，验证过程中也没有发现有问题）
APP1程序编译后的固件信息，算下来，约占0x2C00空间 (实际上APP1只是把BOOTLOADER的程序改了几行代码)，如下图：

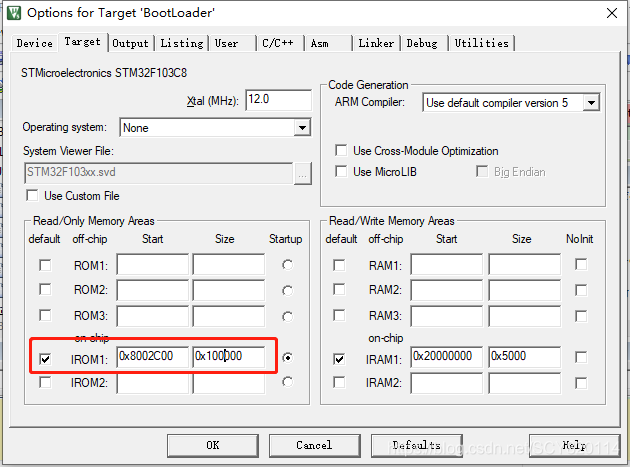

算上BOOTLOADER占用的空间，APP1的地址设置如下图：
重点是，Start : 0x8002C00
APP2 使用的是CMSIS RTOS2框架，实现的功能不多，占用的空间不小，约0x5C00的空间，如下图：

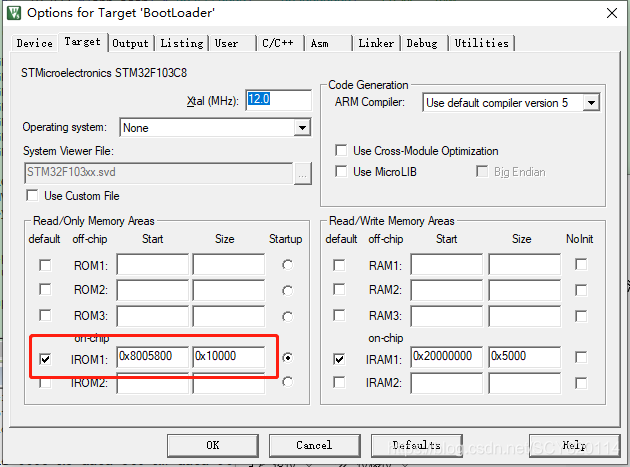

算上BOOTLOAD、APP1所占用的空间，APP2的起始地址要从 0x5800开始，设置如下：
为了使APP1、APP2初始化时，同步指定中断向量表，APP1要将中断向量偏移到程序所在地址（固件在FLASH中存储的起始地址），在system_stm32f10x.c中：
同理 APP2中的也要修改：
如果使用JLINK 直接烧写固件，3个固件，分3次独立烧写。无需额外设置。有朋友说也要设置地址，我验证过，没必要。但要注意不能每次烧写时把所有的FLASH清除，这样每次烧写都会把前面烧写的内容都清除掉了，这样是没有办法验证的。Jlink 烧写配置如下：
第二部分 程序跳转代码
说那么多都是云，代码才是重点，有多少朋友跨过千山万水，历经各种摩擦，总是不能正常跳转，就是跳不过去。以下代码专治各种跳转不服，从非RTOS固件到RTOS固件，再跳回非RTOS固件，随便跳！妥妥地！
/*程序中转：app_addr 程序在FLASH中的地址。不能在中断中调用*/
void Run_App(u32 app_addr)
{u32 spinitval;u32 jumpaddress;App_Function app = NULL;//确定中转的地址是否在正确的范围内if(((*(__IO u32 *)app_addr) & 0x2FFF0000) == 0x20000000) //64K 的FLASH RAM
// if(((*(__IO u32 *)app_addr) 0x2FFE0000) == 0x20000000) //128K 的FLASH RAM
// if(((*(__IO u32 *)app_addr) & 0x2FF80000) == 0x20000000) //512K 的FLASH RAM{//为了不给要跳转的程序初始化造成麻烦，初始化所有端口GPIO_DeInit(GPIOA);GPIO_DeInit(GPIOB);GPIO_DeInit(GPIOC);GPIO_DeInit(GPIOD);GPIO_DeInit(GPIOE);GPIO_DeInit(GPIOF);GPIO_DeInit(GPIOG);if(CONTROL_nPRIV_Msk & __get_CONTROL()) //RTOS{__asm("SVC #0"); //确保CPU处于特权模式}//常规RCC_DeInit(); //关闭所有外设时钟NVIC_DeInit(); //禁用NVIC中的所有已启用中断和请求 ，高版本固件库中好像没有这个函数了，可以自己写一个//RTOSSysTick->CTRL = 0 ; //关闭 RTOS 的心跳时钟SCB->ICSR |= SCB_ICSR_PENDSTCLR_Msk; //清除其异常挂起位//如果引导加载程序使用它们，则禁用各个故障处理程序SCB->SHCSR &= ~( SCB_SHCSR_USGFAULTENA_Msk | SCB_SHCSR_BUSFAULTENA_Msk | SCB_SHCSR_MEMFAULTENA_Msk ) ;//常规spinitval = *(__IO u32 *)app_addr; // 取得栈顶地址jumpaddress = *(__IO u32 *)(app_addr + 4); //取得复位中断向量app = (App_Function)jumpaddress;//如果发现核心当前与PSP一起运行(在RTOS的线程中运行时使用的是PSP)，则激活MSPif( CONTROL_SPSEL_Msk & __get_CONTROL( ) ){ /* MSP 未激活 */__set_CONTROL( __get_CONTROL( ) & ~CONTROL_SPSEL_Msk ) ; //激活MSP}//将MSP设置为用户应用程序向量表中的值__set_MSP(spinitval); //如果未在中断或没有使用系统的时候，那么这个生效 //将用户应用程序的向量表地址加载到SCB-> VTOR寄存器中。确保地址符合对齐要求 0x200的倍数（这一句可能没有意义）SCB->VTOR = ( uint32_t )app_addr; // 将用户应用程序的向量表地址加载到SCB-> VTOR寄存器中app(); //中转到指定程序地址}
以上代码参考连接：https://www.keil.com/support/docs/3913.htm
第三部分 固件HEX合并烧写说明
产品出厂前，通常是两个固件要同时写入到MCU中，每一片要写两次，没效率。因此需要将多个HEX文件合并为一个文件，再一次性烧写，注：HEX文件是文本格式，可以用文本编辑器打开。操作方法如下：
- 将bootloader的最后一行（文件结束记录行）删除；
- 把APP1的HEX文件内容直接COPY在bootloader的后面，不能有空行；
- 同样把合并后的最后一行（原APP1 固件Hex文件的最后一行）删除；
- 把APP2的HEX文件内容直接COPY在合并文件的后面，不能有空行；
- 保存合并文件成为新的HEX文件，即可使用Jlink或Hex烧写工具直接烧写
以上合并文件烧写结果，验证通过。
特别说明：本说明是以STM32F103C8T6为列说明的，该MCU的FLASH扇区大小为1024。程序地址参数是否受MCU的FLASH扇区大小制约，目前并未验证。
验证工程下载地fh址：https://download.csdn.net/download/SCY820114/12915364
