ATLAS——对抗性机器学习威胁矩阵＜案例研究二＞

前言

接续前两篇：
Adversarial ML Threat Matrix——对抗性机器学习威胁矩阵＜简介＞
ATLAS——对抗性机器学习威胁矩阵＜案例研究一＞

Botnet Domain Generation Algorithm (DGA) Detection Evasion

  
针对僵尸网络域生成算法 (DGA) 检测规避¹：

案例摘要

  Palo Alto Networks Security AI 研究团队能够通过域名变形，来绕过基于卷积神经网络 (CNN) 的僵尸网络域生成算法 (DGA) 检测。它是一种通用的域名变形技术，可以避开大多数基于 ML 的 DGA 检测模块。这种通用变形技术还可以用于测试安全公司开发的所有 DGA 检测方法在部署到生产环境之前的有效性和鲁棒性。

矩阵映射

侦察（Reconnaissance）

tactic: AML.TA0002
technique: AML.T0000

1. 从开源论文中确定一种基于机器学习的恶意 URL 检测方法作为代表性方法和潜在攻击目标。
2. 获取与目标生产系统相似并具有代表性的数据集。

tactic: AML.TA0003
technique: AML.T0002

3. 研究人员研究了一个公开可用的基于 CNN 的 DGA 检测模型²，并针对著名的 DGA 生成的域名数据集进行了测试，该数据集包括来自 64 个僵尸网络 DGA 家族的约 5000 万个域名。

机器学习攻击阶段（ML Attack Staging）

tactic: AML.TA0003
technique: AML.T0017

1. 研究人员开发了一种通用突变技术，需要最少的迭代次数。

tactic: AML.TA0001
technique: AML.T0043.001

2. 研究人员使用突变技术来生成规避域名。

tactic: AML.TA0001
technique: AML.T0042

3. 基于 CNN 的 DGA 检测模型在 16 个（原数据集占比的25%）僵尸网络 DGA 系列上显示超过 70% 的检测准确率。

总结：在 DGA 生成的 16 个僵尸网络 DGA 家族的域名上，研究人员开发了一种通用的变异技术，该技术需要最少的变异，但逃逸率非常高。实验结果表明，在 DGA 生成的域名中只插入一次字符串后，所有 16 个僵尸网络 DGA 家族的检测率都可以下降到低于 25% 的检测准确率。

在线绕过（Online Evasion）

actic: AML.TA0007
technique: AML.T0015
  突变技术可以规避几乎所有的 DGA 检测，不仅限于本例中所示的基于 CNN 的 DGA 检测。如果攻击者将其添加到现有 DGA 之上，则大多数 DGA 检测可能会失败。使用这种技术变异的 DGA 生成的域名成功地避开了目标 DGA 检测模型，允许攻击者继续与其命令和控制服务器通信。

图一 案例二矩阵映射

论文通读与细节

Character Level based Detection of DGA Domain Names
  
基于字符级的DGA域名检测

摘要

  在此文中，作者对网安领域重要问题“DGA检测”进行了实证比较：将域名二分类为良性和恶意软件通过域名生成算法产生的域名。 在一个2M的域名数据集上进行的训练和评估实验表明，各种卷积神经网络（CNN）和递归神经网络（RNN）的架构在准确性方面的差异非常小，这促使人们倾向于使用更简单的架构，因为它们训练和评分速度更快，不太容易过拟合。

一、介绍

  简要介绍了恶意软件、C&C、DGA、及其运行机制与原理。本文的主要任务：输入域名字符串，完成文本二分类（恶意/良性）。相比传统机器学习，使用深度学习完成此任务的核心原因：神经网络自动从数据中学习分类特征。而此方法的代价是增加模型训练复杂度并需要更大的数据集。文章基于已有工作，对图二的五种模型进行实验，总体来说：五种模型最终得到的准确率与假阳率指标结果差异并不大，并且都比人工提取特征训练出的随机森林模型效果好。针对DAG检测的场景来说有两个重要问题：一是模型需要定期更新，重新训练学习最新的恶意软件信息的效率高低；二是在模型部署在大数据流量产品时，评分计算的效率高低。

图二 五种模型

二、背景

  背景部分讲述了恶意软件的行为、目标、利用过程，DGA技术产生的原因、解决的问题、工作原理。在已有人工提取特征的传统机器学习模型检测的实现，很容易被攻击者绕过，并且维护需要大量人力，而故提出了使用深度学习的方法来自动学习特征，并且最终得到的结果效果更好。基于相关工作，作者提出了这些工作对于深度学习架构选择并不严谨，并由此对这些模型架构做了实验进行对比，最终的结论是：虽然五种模型结构差别大，但是调参容易，并且最终结果精度相似。
  作者也提到了对抗性机器学习的问题，如攻击者使用随机森林构建自己的特征知识，来进行绕过。由于攻击者的DGA算法不可能部署过重的代码嵌入在恶意软件中，所以使得防御者用生成对抗网络（GANs）进行对抗成为可能。已有工作用GANs丰富训练集，再将该训练集应用在其他机器学习模型上做分类任务来解决此问题。DGA不仅要生成看上去为良性的域名，更重要是是生成的域没被注册/被注册的可能性低。针对以上DGA的目标对抗生成额外域名空间的防御是该论文没深入的重要方向。

三、方法

  文章中对五个模型使用了相同的输入（由【二级域名SLD+“.”+顶级域名TLD】组成的短字符串，如wikippedia.org），预处理过程如下：
（1）设定最大长度：75个字符，长度小于75的在左侧填充“0”。
（2）全部字符转换为小写。
（3）每个字符用ASCII编码成128位二进制表示。
  最终生成128*75的矩阵，作为一个域名的表示，其中每一列向量代表一个字母。
  此外，作者说明了基于原引用文献的模型只进行了调整后提升准确率的部分，如：优化器的选择（Endgame）等。

1.基于RNN

Endgame Model

  基于工作：J. Woodbridge, H. S. Anderson, A. Ahuja, and D. Grant,“Predicting domain generation algorithms with long short-term memory networks,” preprint arXiv:1611.00791, 2016.³
  结构：LSTM

main_input = Input(shape=(75, ), dtype='int32', name='main_input')
embedding = Embedding(input_dim=128, output_dim=128,input_length=75)
#作用：输入为ASCII 128 vector，输出相似度表示 128 vector
#其中为更好对比，五个实验模型的嵌入层空间维度大小相同lstm = LSTM(128, return_sequences=False)
drop = Dropout(0.5)
#基操，防止过拟合output = Dense(1, activation='sigmoid')
model = Model(inputs=main_input, outputs=output)
model.compile(loss='binary_crossentropy', optimizer='adam')
#优化：引文的优化器（optimizer）为RMSProp，作者改为Adam后，loss可以更好收敛。

原文延申

  以下为笔者补充认为原文引文中有参考价值的材料，本文有详尽的DGA相关内容，对神经网络基本架构及DGA原理熟悉的丹师可跳过。
《Predicting domain generation algorithms with long short-term memory networks》
  摘要：简介了的DGA技术的攻防常见手段技术脉络及优劣：逆向->用获得的种子生成域名->生成域名抢注/沉洞/加入DNS黑名单。另一思路则是通过预测该域名是否为DGA生成的，来阻断恶意软件的DNS查询。这一思路的方法有如基于统计特征的——【劣势：时间窗口过大，无法用于实时检测防御】；使用上下文信息的，如被动DNS（Passive DNS）、聚合全网的NXDomain状态（Rcode=3）数据——【劣势：集成成本高昂，终端监测难实现】。而对上述许多难以部署的系统，却可以使用LSTM的方法，仅通过域名字符串进行实时判断。
  最后引出LSTM模型可以基于许多开源框架轻松实现与部署。结论上，ROC曲线面积（二分类）：0.9993；micro-averaged F1评分：0.9906，比次优方法提升二十倍。
  介绍：
  1.关于DGA域名黑名单的覆盖率：公开黑名单覆盖率<1.2%，私有黑名单比公开覆盖率高，但恶意软件家族的信息并不齐全。
  2.关于DGA分类器：持续嗅探dns请求来检测DGAs，检测到后再通知其他工具或网络管理员进行溯源。
  3.通常DGA检测分为实时和回溯两类。其中回溯需要大量数据集，基于统计特征进行聚类（如使用KL散度，衡量概率分布的差异），再加上文提及的使用上下文信息，该方法对于实际的安全应用软件来说不现实。如EDR设备部署在终端上，终端设备的网络、内存、处理性能做不到聚合这样的上下文信息要求。并且回溯技术在二分类问题上，表现不如实时技术：

图三 回溯技术与LSTM方法结果对比   

  4.传统ML模型手工提取特征包括信息熵、字符串长度、文本元辅音比（正常域名绝大多数易于/可发音）、词义字符比（如ratio(Facebook)=1、ratio(face1234)=0.5）、未知类别样本与良性数据集的马氏距离（Mahalanobis Distance）、良性样本的n-garm正态性校验评分等。并在聚类中加入了请求该域的共享主机信息（即，如果同一主机对两个域进行DNS查询，则将两个域聚在一起）。
  5.隐式马尔科夫模型（HMM）首次提出的实时技术，并且无需手动提取特征，但检测效果差。
  6.LSTM模型的相关信息：
  （1）如果新的DGA家族出现，则需重新训练。
  （2）模型作为一个黑盒，难以用传统逆向工作，在没有相同训练集的情况下绕过。
  （3）除二分类外还可进行多分类工作，可对唯一的DGA结构进行指纹识别。
  （4）作者在Apple MacBook Pro 2.2 GHz Intel Core i7 16GB Memory上对一个域名进行分类耗时20ms。
  背景：
  A.关于DGA：作者分析了30种不同的恶意软件DGA，涵括“Cryptolocker”、“Cryptowall”、“Hesperbot”、“suppbox”、"ramnit"等。

图四 数据集DGA家族类型

  B.关于DGA分类：该分类组件对于域名信誉评分非常重要。相关工作中，有用n-gram(unigram、bigram)作为统计特征，使用KL散度衡量两种标签集合的分布差异、Jaccard距离衡量两种标签集合的相似度。
  关于几种检测方法产品落地的角度：
  （1）被标记后的域名送入聚类进行进一步分类，每个DGA家族使用HMM模型，域名解析请求成功后都用HMM反馈，当某域名评分超出设定阈值时，标记为DGA。问题：检测速度慢，误报多。
  （2）仅基于NXDomains实时信息进行顺序假设检验 ，通过NXDomains的数量及恶意情况给客户端主机评分，通过设定的阈值区间对域名进行标记。问题：检测有时延，需经过一定时间积累来调整对客户端的阈值区间。并且实际系统性能远低于其他大多数实时解决方案，仅通过NXDomains响应码无法进一步做更多任务，如：无法实现多分类。
  结果：

图五 上述四种方法二分类任务的ROC曲线对比   

  作者给出了模型易混淆的几类样本与家族，unigram分布情况如图六所示：

家族	样本示例/混淆类型	混淆原因与绕过思路
beebone	ns1.backdates13.biz ns1.backdates0.biz	backdates词属于固定结构，如果训练集中没有更新最新该家族的样本，则LSTM模型无法学习到包含backdates的信息，这也是模型需要定期重新训练的原因。
symmi	hakueshoubar.ddns.net	该DGA算法通过在偶数索引位置随机生成元音/辅音，并在后续的位置生成相反的字母，使得最终生成的域名具有一定的可读性
Cryptolocker	混淆家族：ramnit	没有一种多分类器能检出Cryptolocker，但是可以用二分类器检出。且实验表明，由于Cryptolocker与ramnit都使用基于单个种子的乘、除、模方法生成，使得unigram分布在相同范围内都是均匀分布。Cryptolocker常被误分类为ramnit。
suppobox	混淆数据集：Alexa Top 1M	由于suppobox是基于英文字典的DGA，其unigram分布类似良性数据集Alexa Top 1M，所以浅层的模型容易误判。但是实验表明LSTM可能可以深层理解suppobox用于构造的字典，有着更好的表现。

图六 unigram分布情况对比   

  大多数情况下的错分类，是由于字母的分布导致的。作者通过计算各DGA家族与良性数据集Alexa Top 1M间unigram分布的余弦距离，并将阈值设定为0.2定义为“超族”进行聚类，得到图七结果，其中超族四：基于字典的DGA；超族五：随机生成字符的DGA；超族七：随机选择生成元辅音比例相同的DGA。浅层模型往往对超族分类的表现较好，但细分类任务上不如LSTM。

图七 unigram余弦聚类结果   

  模型可解释性：
  首先对于词嵌入产生的128维向量使用PCA投影至二维，见到多个字符出现在统一投影面，且对于字符的相似（可互换性）有着一定程度的学习。在单元追踪中，可以见到十六进制以及随机字符长序列有着较高的激活状态，而其他状态没有很明确的可解释性。
  实验源码：
  二分类：

from keras.preprocessing import pad_sequences
from keras.models import Sequential
from keras.layers.core import Dense
from keras.layers.core import Dropout
from keras.layers.core import Activation
from keras.layers.embeddings import Embedding
from keras.layers.recurrent import LSTMmodel=Sequential()
model.add(Embedding(max_features,128,input_length=75))
model.add(LSTM(128))
model.add(Dropout(0.5))
model.add(Dense(1))
model.add(Activation('sigmoid'))model.compile(loss='binary_crossentropy',optimizer='rmsprop')# Pad sequence where sequences are case insensitive characters encoded to integers from 0 to number of valid characters
X_train=sequence.pad_sequences(X_train,maxlen=75)# Train where y_train is 0-1
model.fit(X_train, y_train,batch_size=batch_size, nb_epoch=1)

  多分类：

from keras.preprocessing import pad_sequences
from keras.models import Sequential
from keras.layers.core import Dense
from keras.layers.core import Dropout
from keras.layers.core import Activation
from keras.layers.embeddings import Embedding
from keras.layers.recurrent import LSTMmodel=Sequential()
model.add(Embedding(max_features,128,input_length=75))
model.add(LSTM(128))
model.add(Dropout(0.5))
# nb_classes is the number of classes in the training set
model.add(Dense(nb_classes))
model.add(Activation('softmax'))model.compile(loss='categorical_crossentropy',optimizer='rmsprop')# Pad sequence where sequences are case insensitive characters encoded to integers from 0 to number of valid characters
X_train=sequence.pad_sequences(X_train,maxlen=75)# Train where y_train is one-hot encoded for each class
model.fit(X_train, y_train,batch_size=batch_size, nb_epoch=1)

CMU Model

  基于工作：Tweet2vec: Character-based distributed representations for social media ⁴
  结构：Bi-directional LSTM

main_input = Input(shape=(75, ), dtype='int32', name='main_input')
embedding = Embedding(input_dim=128, output_dim=128,input_length=75)bi_lstm = Bidirectional(layer=LSTM(64,return_sequences=False),merge_mode='concat')output = Dense(1, activation='sigmoid')model = Model(inputs=main_input, outputs=output)
model.compile(loss='binary_crossentropy', optimizer='adam')

原文延申

  以下为笔者补充认为原文引文中有参考价值的材料，本文为社交网络语言分析项目，主要思考该模型可迁移至DGA检测领域的合理性，对神经网络基本架构及原理熟悉的丹师可跳过。

《Tweet2vec: Character-based distributed representations for social media》
  摘要：主要解决非正式网络用语、拼写错误、缩写、特殊字符（表情）带来的相关问题，比如OOV、基于单词级字典存储空间过大等。
  介绍：
  开源地址：https://github.com/bdhingra/tweet2vec
  简述了NLP脉络，以及将推文的hashtags用作文本有监督学习表示的合理性（学习到的词嵌入可以应用在其他任务中，并取得不错的效果）。
  模型：GRU
  结论：对比基线（1.预处理统一删除了tag、字母替换为小写、将用户名与url替换为特殊字符、删除数据集中的转发贴 2.空格进行分词token），该模型对常见词文本的预测性能略好，而罕见词文本预测可以涨12~15个点，代价则是GRU基于字符级的序列更长，增加了训练时间。

2.基于CNN

NYU Model

  基于工作：Character-level Convolutional Networks for Text Classification ⁵
  结构：CNN

main_input = Input(shape=(75, ), dtype='int32', name='main_input')
embedding = Embedding(input_dim=128, output_dim=128,input_length=75)conv1 = Conv1D(filters=128, kernel_size=3, padding='same', strides=1)
thresh1 = ThresholdedReLU(1e-6)
max_pool1 = MaxPooling1D(pool_size=2, padding='same')
#最大值池化，训练更深层网络conv2 = Conv1D(filters=128, kernel_size=2, padding='same', strides=1)
thresh2 = ThresholdedReLU(1e-6)
max_pool2 = MaxPooling1D(pool_size=2, padding='same')flatten = Flatten()
fc = Dense(64)
thresh_fc = ThresholdedReLU(1e-6)drop = Dropout(0.5)
output = Dense(1, activation='sigmoid')model = Model(inputs=main_input, outputs=output)
model.compile(loss='binary_crossentropy', optimizer='adam')

原文延申

  以下为笔者补充认为原文引文中有参考价值的材料，本文为文本分类任务模型对比文章，主要思考该模型可迁移至DGA检测领域的合理性，对神经网络基本架构及原理熟悉的丹师可跳过。

《Character-level Convolutional Networks for Text Classification》
  摘要：文章工作将ConvNets（character-level CNN）的文本分类表现与BOW、n-grams、TFIDF变体、word-level RNN进行对比实验。
  模型：character-level CNN
  样本侧数据增强：使用同义词替换的方法做了数据增强，具体选词用了WordNet对同义词排名，得出同义程度由高至低的索引$i$ ，并使用几何分部概率进行选取$P（wor{d}_i）\sim q^i$，则索引越后，替换词与原词越不同义，被选作替换的可能性越小。总体步骤为：
     1.从原句中提取所有可以用同义词进行替换的单词（数据来源：LibreOffice Project mytheas component——English sysnonyms thesaurus）
     2.从全部可替换词中随机选取$r$个，同样使用几何分部概率确定该词是否要保留原词，$P（Numbe{r}_r）\sim q^r$。（此处应有更多流程细节，如$r$在不同句子同义词替换取值范围情况，但原文没有详细说明）
     3.进行同义替换。

此处稍微吐槽一下原文Sogou news corpus数据集中：“Although this is a dataset in Chinese, we used pypinyin package combined with jieba Chinese segmentation system to produce Pinyin – a phonetic romanization of Chinese.The models for English can then be applied to this dataset without change. ”
原来pinyin和英语没有domain gap，就emmmm，看到这差点弃了。虽然说文章不是验证某种语言任务看似无伤大雅，但也不能过于泛化。
最后这篇文章的结论，推导出的结论个人感觉不要严谨没有抓住想说明问题的核心，部分陈述没有太大价值，此处就省略了，数据集也不做介绍了，原文自建了8个数据集，来得出关于ConvNets的优势/解释性。

Invincea Model

  基于工作：eXpose: A character-level convolutional neural network with embeddings for detecting malicious urls, file paths and registry keys ⁶
  结构：CNN

def getconvmodel(self, kernel_size, filters):model = Sequential()model.add(Conv1D(filters=filters, input_shape=(128,128), kernel_size=kernel_size,padding=’same’,activation=’relu’,strides=1))model.add(Lambda(lambda x: K.sum(x, axis=1),output_shape=(filters, )))model.add(Dropout(0.5))return modelmain_input = Input(shape=(75, ), dtype='int32', name='main_input')
embedding = Embedding(input_dim=128, output_dim=128,input_length=75)conv1 = getconvmodel(2, 256)
conv2 = getconvmodel(3, 256)
conv3 = getconvmodel(4, 256)
conv4 = getconvmodel(5, 256)merged = Concatenate()([conv1, conv2, conv3, conv4])
middle = Dense(1024, activation='relu')
middle = Dropout(0.5)
middle = Dense(1024, activation='relu')
middle = Dropout(0.5)output = Dense(1, activation='sigmoid')model = Model(inputs=main_input, outputs=output)
model.compile(loss='binary_crossentropy', optimizer='adam')

原文延申

  以下为笔者补充认为原文引文中有参考价值的材料，本文为文本分类任务模型对比文章，主要思考该模型可迁移至DGA检测领域的合理性，对神经网络基本架构及原理熟悉的丹师可跳过。

《eXpose: A character-level convolutional neural network with embeddings for detecting malicious urls, file paths and registry keys》
  简介：作者使用CNN架构，直接输入字符串使用模型自动学习特征，来检测恶意URL、文件路径、注册表键名。其中恶意URL直接检测，若不附带额外的信息（网站注册、网页内容、网络信誉等额外成本），笔者看来还是明显存在如：ATLAS——对抗性机器学习威胁矩阵＜案例研究一＞中出现的问题，易于绕过。但笔者认同作者提到的一个观点：该模型能力与传统手工特征/上下文/情报模型是正交互补的。用两种不同方式提取特征进行能力的覆盖，DL提取特征可更快速检出自动化程序生成的恶意资源名称并更快部署，手动方式拥有很好的物理解释给推理结果溯源，而如何去检验当两种模型结果出现冲突时，发现误报并提升人工确认的效率也很值得思考。

类型	数据样例	有效字符数	dropout参数
恶意URL	http:\0fx8o.841240.cc\201610\18\content_23312\svchost.exe http:\31.14.136.202\secure.apple.id.login\Apple\login.php http:\1stopmoney.com\paypal-login-secure\websc.php	87	0.5
恶意文件路径	C:\Temp\702D97503A79B0EC69\JUEGOS/Call of Duty 4+Keygen C:\Temp\svchost.vbs C:\DOCUME1\BASANT1\LOCALS~1\Temp\WzEC.tmp\fax.doc.exe	100	0.5
恶意注册表键名	HKCU\Software\Microsoft\Windows\CurrentVersion\Run Alpha Antivirus HKCR\Applications\WEBCAM HACKER 1.0.0.4.EXE HKCR\AppID\bccicabecccag.exe	100	0.2

图八 原文模型框架   

3.基于CNN/RNN混合结构

MIT Model

  基于工作：Tweet2vec: Learning tweet embeddings using character-level cnn-lstm encoder-decoder ⁷
  结构：CNN-LSTM
  该模型是基于NYU model的拓展改造，其中原文的实现叠套了多层CNN，而在DGA的检测中仅保留了一层，并也接入了一层LSTM进行实现，查看效果。

main_input = Input(shape=(75, ), dtype='int32', name='main_input')
embedding = Embedding(input_dim=128, output_dim=128,input_length=75)conv = Conv1D(filters=128, kernel_size=3, padding='same', activation='relu', strides=1)
max_pool = MaxPooling1D(pool_size=2, padding='same')encode = LSTM(64, return_sequences=False)output = Dense(1, activation='sigmoid')model = Model(inputs=main_input, outputs=output)
model.compile(loss='binary_crossentropy', optimizer='adam')

原文延申

  以下为笔者补充认为原文引文中有参考价值的材料，本文为文本分类任务模型对比文章，主要思考该模型可迁移至DGA检测领域的合理性，对神经网络基本架构及原理熟悉的丹师可跳过。
《Tweet2vec: Learning tweet embeddings using character-level cnn-lstm encoder-decoder 》
  模型：CNN_LSTM
  encoder：卷积层-提取特征；LSTM层-编码
  decoder：两个LSTM层-解码，用于预测
  字符集数量：70个；数据集推文数量：300万条；
  流程：输入
     一维卷积——4层；参数：滑动窗口大小l，过滤器$w\in R^l$
     一维最大池化——一层；参数：pooling size，过滤器数量n；作用：缩小特征表达的大小，过滤去除琐碎的特征，如不必要的字母组合。
     经过最后一层卷积后，得到10*512输出，作为lstm输入。最后lstm编码结果输出表示全部推文，大小为row *256。最终输入解码器，得到t时刻的字母预测值。

图九 原文模型框架

  样本侧数据增强：复数推文-复制一遍原文，并使用同义词替换当中可被替换的词语。(WordNet，增强方法同NYU Model，不赘述，其中两个几何分布参数选取：p=0.5,r=0.5)
  实验：
  语义相似分类任务（竞赛）：SemEval 2015-Task 1:Paraphrase and Semantic Similarity in Twitter；输入：一组推文；输出：是否相似（二分类）。数据集：训练-18000推文对，测试-1000推文对；其中35%为释义对，65%为非释义对。过程：讲推文对输入tweet2vet模型，得到一组向量表示r,s，计算点积r·s以及绝对差｜r-s｜，并拼接两个结果作为这一组推文对的表示。最后进行逻辑回归和交叉验证优化参数。结论：与该竞赛前4名模型相比，该模型f1得分最高。
  情感分类任务（竞赛）：SemEval 2015-Task10B:Twitter Message Polarity Classification；输入：一条推文；输出：积极、消极、中立（三分类）。数据集：训练-9520，测试-2380（样本标签比例相同：积极-38%，消极-15%，中立47%）。竞赛评分特殊性：该任务得分仍为判断消极与积极两类的准确性，实际是二分类作为模型的评分标准，仍使用f1得分衡量。结论：与该竞赛前4名模型相比，该模型f1得分最高。
  模型后续优化方向：1.数据增强方面，打乱样本的语序来增强鲁棒性。2.增加注意力机制来改进解码过程中推文单词对齐问题（笔者也将在后续补充注意力机制模型应用与DGA检测的文章阅读整理与实验）。
  

笔者总结：文章的总体工作为实验性综述，并将已有的模型调优，统一环境进行实验对比总结得出核心结论。第二部分背景中最后提到了GANs做数据增强，然后应用到分类模型中，确实是值得继续深入的方向。
  其实DGA的逻辑有很多种，使用机器学习方法最易检出非基于字典类型的不正常域名，但仅从文本信息中，却难以发现生成算法本身逻辑是否是与时间相关/有确定性的，如Bedep以欧洲中央银行每天发布的外汇参考汇率作为种子，Torpig用Twitter的关键词作为种子，只有在确定时间窗口内注册域名才能生效。此外基于字典的DGA检测难度大，如matsnu由于样本数量少即使是lstm架构也无法检出，但是训练样本大于matsnu20倍的suppobox却可以做出一定的判断。所以基于词典的DGA，理论上数据集收集越多，覆盖词典越全越接近DGA结果的真实生成域名分布，那么准确率也将得到更多提升。
  我们需要进一步思考，针对不同的DGA，哪些可以完全脱离人工提权特征进行检测，哪些仍然需要上下文及其他信息补充。如果这样实现了防御，作为攻击者不能完全绕过检测，开发DGA时是否可以通过利用特征分析/模型retrain等的时间差、使用一些花指令等恶意软件开发上的技巧扩大存活时间来增强攻击影响。作为防御方，考虑DGA家族之间的联系（如Conficker, Murofet, Bobax,Sinowal.）来进一步完善数据集，合理增加一些额外信息也有不错的效果。

些许头秃 心路历程：开始觉得一共8页文章，会比上一篇案例更快读完，结果五个模型介绍细节都高度概括，虽然对熟悉各种神经网络架构的老丹师so easy，但还是想让博文脉络更全面一些。挖下去后，每个references原文有十几页hhh，果然填坑还是要做好心理建设。

绕过实验复现

  靶环境项目指路：https://github.com/matthoffman/degas

笔者由于工作原因，投入时间较少，复现简单粗糙，不严谨之处欢迎指正。

部署使用

  该项目信息与功能非常全面，也易于部署实验。先根据提供的requirements.txt建立conda-env，激活切换至该环境。执行download-data指令，下载数据集。

图十 开源数据集文件

  下载完毕后，执行数据集处理

  处理完后，数据统一标记标签，1-恶意，0-正常。

图十一 开源数据集汇总处理文件

  开始训练，不调节默认参数是num_epochs=100, kfold_splits=2, batch_size=256, max_length=75。

服务器端

docker+mac m1无法部署

执行指令：

docker run -p 8501:8501 \  --mount type=bind,source=【文件路径】/degas/models/degas,target=/models/degas\-e MODEL_NAME=degas -t tensorflow/serving

报错：

[libprotobuf ERROR external/com_google_protobuf/src/google/protobuf/descriptor_database.cc:560] Invalid file descriptor data passed to EncodedDescriptorDatabase::Add().
[libprotobuf FATAL external/com_google_protobuf/src/google/protobuf/descriptor.cc:1986] CHECK failed: GeneratedDatabase()->Add(encoded_file_descriptor, size):

找到靶环境对应版本：
tensorflow 1.12 --------------- protobuf 3.6
mac更新protobuf 3.6

pip install protobuf==3.6

仍然报错，执行查看protoc版本，发现libprotoc==3.18：

which protoc
protoc --version

修改为统一版本，仍然报错，出现qemu: uncaught target signal 6 (Aborted) - core dumped。它是我们用于在 M1 芯片上运行英特尔容器的上游组件，这个issue 尚未解决。由于部分源码函数制定版本tf才有，所以无法用此方法部署。

docker+ubuntu18.04部署

云环境

  把docker装好后直接跑服务。

图十二 服务器端

  重新启动后遇到docker: Error response from daemon: driver failed programming external connectivity 问题，直接重启systemctl restart docker解决。

客户端

  模拟请求，返回推理结果。
  刚开始以为直接post域名就可以预测，结果报错：

图十三 请求报错

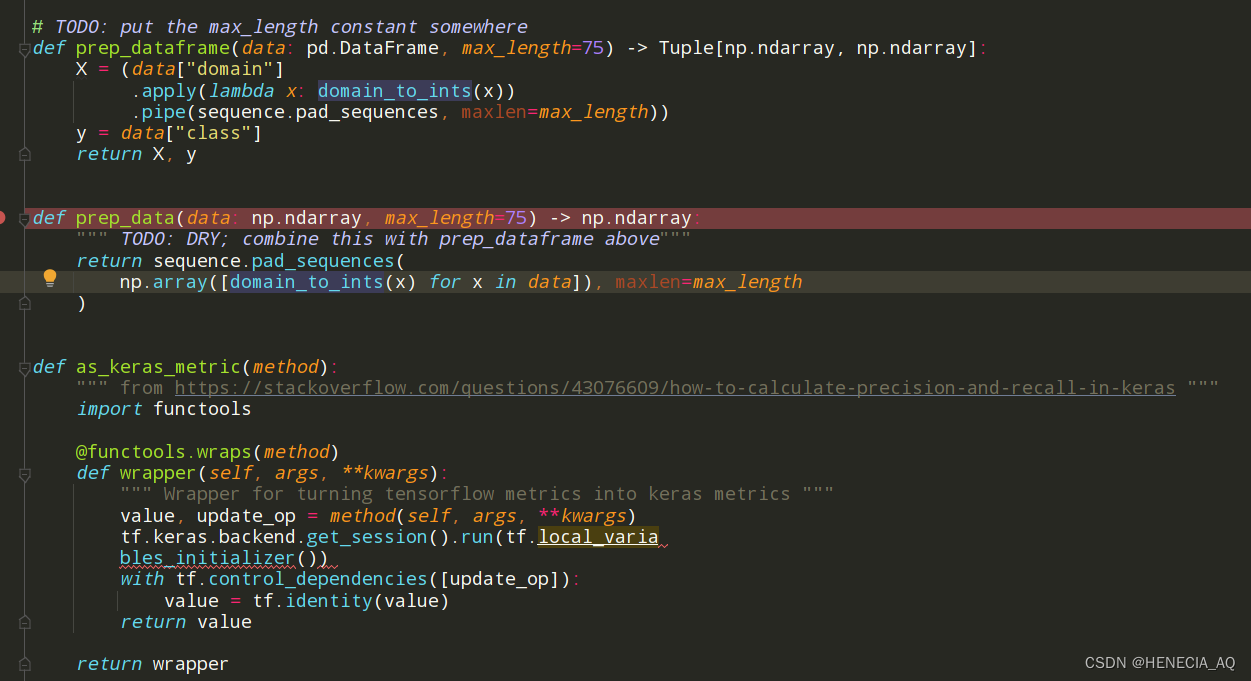

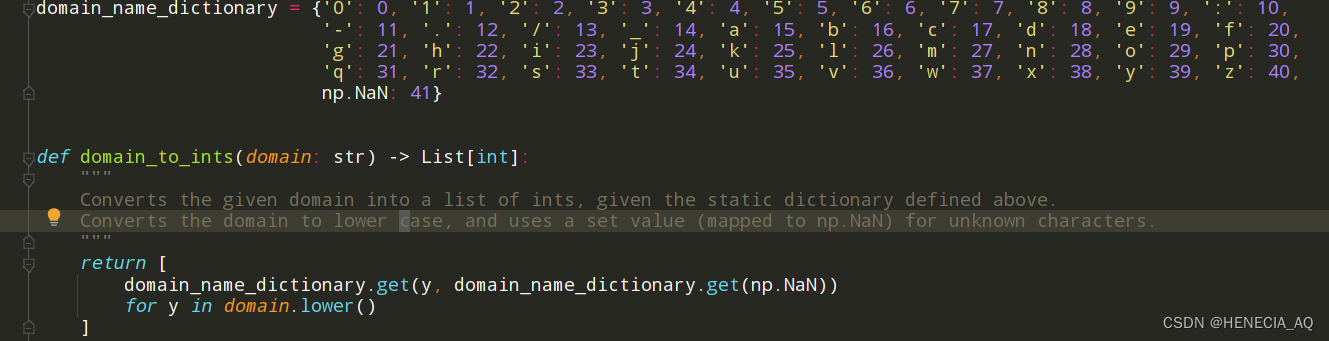

  说输入string不行，支持int32，又试了试以为直接输入到字典转换的domain_to_ints(domain: str) ，就可以正确输出，结果也是报错，仔细看一下后面的报错原因，[n,1,128]的size，找到helper里面的prep_data(data: np.ndarray, max_length=75)填充到128。
  结果如下可以试一试，进行推理预测，可见大部分正确及恶意域名还是得以识别的。

图十四 www.baidu.com预测结果

图十五 fghjygsuhbjiusfjwj.cn（笔者随便造的）预测结果

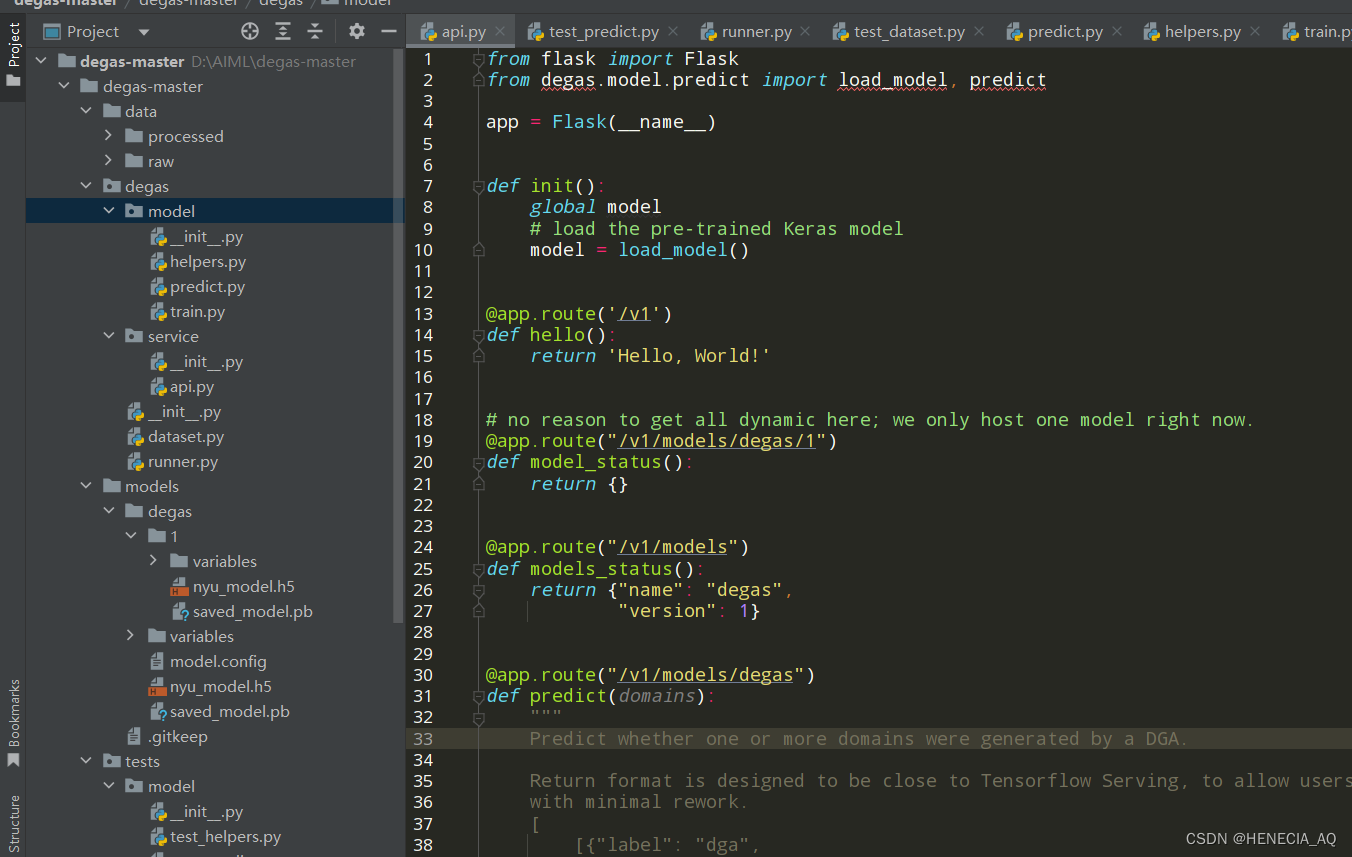

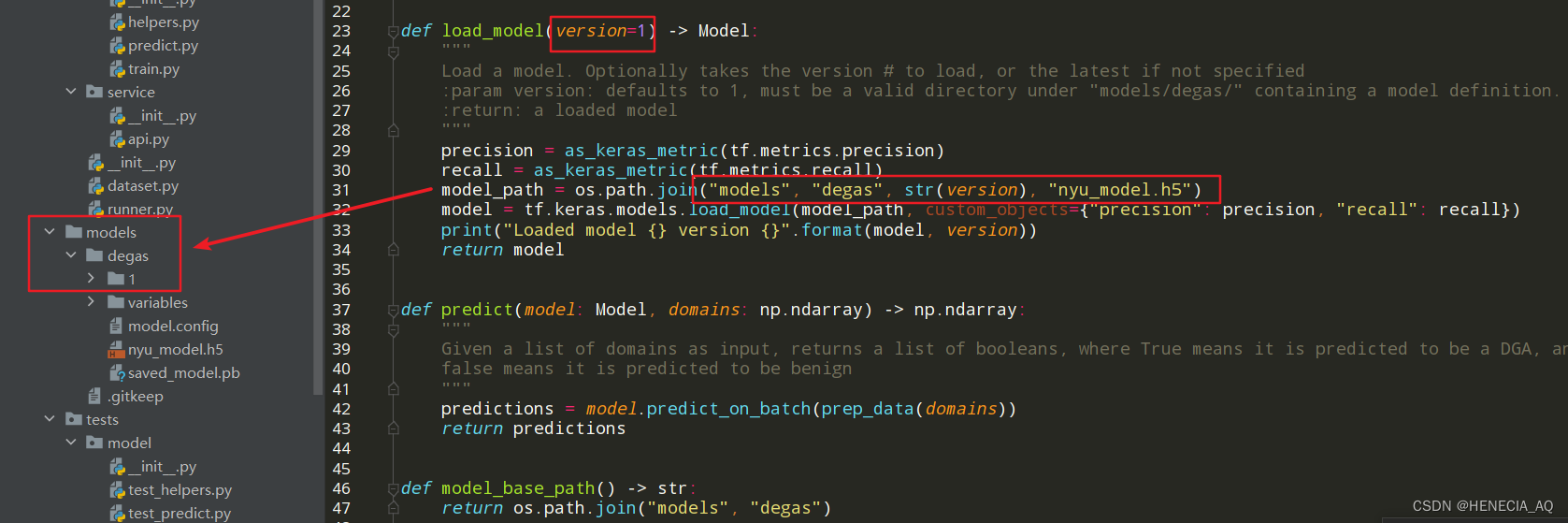

  补充的转换脚本如下，大家可以加入到项目的./degas/degas/model目录中。

import degas.model.helpers as helper
import numpy as np
result1=str(helper.prep_data(["www.baidu.com"])).replace("  ",",")
result2=str(helper.prep_data(["fghjygsuhbjiusfjwj.cn"]))#逗号替换replace根据数据调整

源码解析

runner.py

  下载部分：从默认网址下下来，存到默认raw路径里。

  处理部分：然后开始处理成统一格式，默认从raw路径里面拿，处理完丢processed里。

  调用训练模型部分：数据集默认从process中取，epochs默认100，kfold默认3。

  服务部分：可以设置默认端口，service里面有简单的flask，使用方法可以看看tensorflow的官网，指路：Tensorflow Serving。（官网版本可能更新，链接失效可直接搜索关键词）

train.py

   模型原理和详情见上文提及的基于CNN的NYU Model。

   回调函数，早停防止过拟合，保存模型，监控loss降低学习率。

  单独把fit封装为一个函数，没有直接写进run里。

  主要三步是，build->fit->export。

  逻辑流程：

图十六 train.py流程

predict.py

  读取模型版本及其路径如图所示，然后进行预测。

helpers.py

  数据预处理的部分，域名输入后统一转换成小写，然后根据字典转换成int32。

api.py

  docker服务端起起来后，可以根据这个路径验证相应的问题。常见遇到：访问/v1返回not found、访问/v1/models/degas/1
  

攻击思路

  ATLAS说用到对抗变异算法，所以没指明该攻击方法的隐蔽性。
  我们从整体模型构建、采集数据、训练、部署的大阶段思路开始。dga生成模块嵌入对抗式模型，进行绕过。以该模型为例，数据集采用开源数据集，使用相同数据集做基础的对抗训练，是一种思路。
  但具体应该如何设计呢？若模型输出了将数据集中label为0的正常数据集是无法作为恶意域名实现解析目的的，会在攻击模型输出时进行过滤，则若模型输出了label为1的实际也是需要被过滤掉的。若传统的生成方法可以绕过基于情报等检测的安全设备，那么如何训练一个输出结果不在现有域名中，又要生成像label=0不像label=1的模型？
  绕过的域名形式，显然生成得越正常越好。任务是：“请帮我生成一个看似正常实际不存在的域名”，我想现在大模型的方式也可以做，如果恶意软件能联网的话，我想也能有较大几率绕过此类离线更新的模型（也变成了迭代博弈）。

攻击结果

  基于词典生成的方式，还是很好绕过的。下面是apple123.cn（笔者随手写的，访问一下发现打码内容，嗯）的预测结果，基本接近于0判断为良性。

图十七 apple123.cn成功绕过

后话

应用落地分享

  恰好笔者工作隔壁组，将LSTM+Attention架构的DGA检测模型落地，并真实地部署在了产品中，在各个客户现场得到应用。本文拓展地分享一下和隔壁组大佬学习交流的一些相关知识。
  参考文献：Attention-based LSTM for Aspect-level Sentiment Classification
  起初看到使用这个架构的时候，第一反应是，为什么LSTM后面要加注意力机制？加了涨点幅度有多大？对于该模型迁移至DGA检测场景究竟有多契合，如何解释？像atlas.mitre提出的案例所示，其实用上文提到的一些模型就已经能达到比较高的准确性，处于什么样的考虑？真正在客户现场的表现如何？产品侧又是怎样设计来使用这个检出功能，来使模型的应用更加合理？
  案例一也留了一个坑，那案例二也开个坑，继续总结LSTM-Attention架构。如果大家想了解可以交流，后面再出一篇总结梳理。

上述材料仅供学习，请不要攻击实际生产的AI系统！
练习请自行搭建AI靶场。

最后给大家安利一个租卡平台：
autoDL：https://www.autodl.com
一个非常好上手的平台，易用性高，帮助文档也非常详细，小白也可以快速搭建起环境，然后开始快乐炼丹。客服也非常有耐心解答相关问题。
各位老板也可以填一下我的邀请码：https://www.autodl.com/register?code=4bacd9d2-d4bf-4baf-82c9-7b935986a34d，可以获得十元代金卷试用。（也可以让我薅薅AutoDL羊毛，btw:诚心非广，本菜狗还不配）

---

1. Case Studies ↩︎

2. degas ↩︎

3. Predicting domain generation algorithms with long short-term memory networks ↩︎

4. Tweet2vec: Character-based distributed representations for social media ↩︎

5. Character-level Convolutional Networks for Text Classification ↩︎

6. eXpose: A character-level convolutional neural network with embeddings for detecting malicious urls, file paths and registry keys ↩︎

7. Tweet2vec: Learning tweet embeddings using character-level cnn-lstm encoder-decoder ↩︎
