三、uboot源代码结构

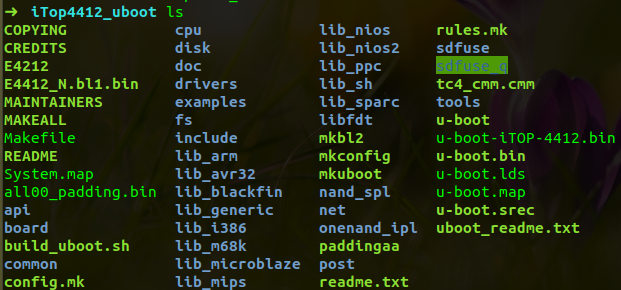

uboot目录下文件列表如下：

在这里插入图片描述

（一）、各文件/文件夹说明

COPYING：版权相关的说明文档。
CREDITS：工作人员的名单。
E4212：和4212板子相关的文件。
E4412_N.bl1.bin：三星提供的BL1二进制文件。
MAINTAINERS：维护者名单
MAKEALL：编译相关文件。
Makefile：编译脚本。
README和readme.txt：项目说明文档。
System.map：
all00_padding.bin：用0补全的二进制文件。
api：常用的接口。
board：常用的主板文件，这里只保留4412开发板的主板相关目录/board/samsung/smdkc210。
build_uboot.sh：编译脚本。
common：与架构无关的通用文件。
config.mk：配置文件。
cpu：cpu相关的文件，可根据所使用的cpu选择。这里只保留和4412相关的文件夹arm_cortexa9。
disk：实现磁盘分区的接口。
doc：uboot相关说明文档。
drivers：uboot中的驱动文件，如外设iic、spi、gpio、usb、watchdog、dma和mmc等。
examples：uboot上可运行的例程
fs：操作系统内的文件系统，和文件系统格式化相关，如fat、ext2、ubifs、yaffs2、jffs2等文件系统。
include：包含通用的头文件以及与架构相关的文件，这里删除除asm-arm以外的以asm- 为前缀的文件夹。
lib前缀的文件：库相关的文件。只保留lib_arm、lib_generic和libfdt，删除其他以lib_为前缀的文件。可执行下列操作删除文件sudo rm -rf lib_avr32 lib_blackfin lib_i386 lib_m68k lib_microblaze lib_mips lib_nios lib_nios2 lib_ppc lib_sh lib_sparc
mkbl2：编译相关文件。
mkconfig：编译配置文件。
mkuboot：编译uboot脚本文件。
nand_spl和onenand_ipl：eMMC相关，可删除。sudo rm -rf and_spl onenand_ipl
net：网络驱动文件。
paddingaa：补丁文件。
post：自检文件。
rules.mk：脚本编译的说明文件。
sdfuse和sdfuse_q：sd卡烧写相关
tc4_cmm.cmm和uboot_readme.txt：三星tc4开发板相关文档。
tools：编译烧写等工具。
CodeSign4SecureBoot_POP和CodeSign4SecureBoot_SCP：安全启动相关的加密文件。

四、编译脚本build_uboot.sh分析

#!/bin/sh
#上面这句话用于指定脚本的解释器路径#$1代表传入的第一个参数，（$0表示脚本文件名）-z是判断后面的参数是否为零
if [ -z $1 ]
then
#如果无传入参数，则输出错误信息并退出脚本echo "!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"echo "Please use correct make config.for example make SCP_1GDDR for SCP 1G DDR CoreBoard linux,android OS"echo "!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"exit 0
fi
#如果输入参数$1的值是字符串"SCP_1GDDR"|"SCP_2GDDR"|"SCP_1GDDR_Ubuntu"|"SCP_2GDDR_Ubuntu"则执行下一步
if   [ "$1" = "SCP_1GDDR" ] ||   [ "$1" = "SCP_2GDDR" ] || [ "$1" = "SCP_1GDDR_Ubuntu" ] ||   [ "$1" = "SCP_2GDDR_Ubuntu" ]
then #根据传入参数设置对应的sec路径和核心板类型，这部分程序是三星提供的加密相关的文件sec_path="../CodeSign4SecureBoot_SCP/"CoreBoard_type="SCP"elif [ "$1" = "POP_1GDDR" ] || [ "$1" = "POP_1GDDR_Ubuntu" ]
thensec_path="../CodeSign4SecureBoot_POP/"CoreBoard_type="POP"elif [ "$1" = "POP_2GDDR" ] ||  [ "$1" = "POP_2GDDR_Ubuntu" ]
thensec_path="../CodeSign4SecureBoot_POP/"CoreBoard_type="POP2G"
elseecho "make config error,please use correct params......"exit 0
fi#获取CPU的核心数
#指令grep processor /proc/cpuinfo 输出
#processor	: 0
#processor	: 1
#processor	: 2
#processor	: 3
#$NF表示最后一个列（field），即输出最后一个字段的内容，即field=3，然后打印field+1
CPU_JOB_NUM=$(grep processor /proc/cpuinfo | awk '{field=$NF};END{print field+1}')
#获取当前目录
ROOT_DIR=$(pwd)
# '##*/'指的是ROOT_DIR目录最右面的/，即当前路径名。 另外'#/'指的是最左面的/
CUR_DIR=${ROOT_DIR##*/}#清除所有生成的文件
make distclean#删除板子和CPU相关的链接文件
rm ${ROOT_DIR}/board/samsung/smdkc210/lowlevel_init.S
rm ${ROOT_DIR}/cpu/arm_cortexa9/s5pc210/cpu_init.S#判断传入参数$1是哪种情况
case "$1" in
#执行清除指令clean)#删除大多数的编译生成文件，但是会保留内核的配置文件.configecho make clean#删除所有的编译生成文件、内核配置文件(.config文件)和各种备份文件make mrproper;;
#除了clean以外	*)#判断是否存在三星提供的加密解密目录(directory)$sec_pathif [ ! -d $sec_path ]#不存在该目录thenecho "**********************************************"echo "[ERR]please get the CodeSign4SecureBoot first"echo "**********************************************"return#存在该目录fi#判断是何种输入参数，从而执行相关编译配置指令if [ "$1" = "SCP_1GDDR" ]thenmake itop_4412_android_config_scp_1GDDRelif [ "$1" = "SCP_2GDDR" ]thenmake itop_4412_android_config_scp_2GDDRelif [ "$1" = "POP_1GDDR" ]thenmake itop_4412_android_config_pop_1GDDRelif [ "$1" = "POP_2GDDR" ]thenmake itop_4412_android_config_pop_2GDDRelif [ "$1" = "SCP_1GDDR_Ubuntu" ]	thenmake itop_4412_ubuntu_config_scp_1GDDRelif [ "$1" = "SCP_2GDDR_Ubuntu" ]thenmake itop_4412_ubuntu_config_scp_2GDDRelif [ "$1" = "POP_1GDDR_Ubuntu" ]thenmake itop_4412_ubuntu_config_pop_1GDDRelif [ "$1" = "POP_2GDDR_Ubuntu" ]thenmake itop_4412_ubuntu_config_pop_2GDDRfi	#这部分使用上面获取的最大cpu核心数进行编译(最快速度)make -j$CPU_JOB_NUM#判断是否存在文件(file)BL2校验和文件if [ ! -f checksum_bl2_14k.bin ]thenecho "!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"echo "There are some error(s) while building uboot, please use command make to check."echo "!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"exit 0fi#复制BL2校验和文件、u-boot文件cp -rf checksum_bl2_14k.bin $sec_pathcp -rf u-boot.bin $sec_path#删除BL2校验和文件rm checksum_bl2_14k.bin#进入安全启动文件目录cd $sec_path#./codesigner_v21 -v2.1 checksum_bl2_14k.bin BL2.bin.signed.4412 Exynos4412_V21.prv -STAGE2#gernerate the uboot bin file support trust zone#cat E4412.S.BL1.SSCR.EVT1.1.bin E4412.BL2.TZ.SSCR.EVT1.1.bin all00_padding.bin u-boot.bin E4412.TZ.SSCR.EVT1.1.bin > u-boot-iTOP-4412.bin#根据核心板类型，将几个二进制文件连接起来 BL1+BL2+padding+u-boou.bin+TZSW = u-boot-iTOP-4412.binif  [ "$CoreBoard_type" = "SCP" ]thencat E4412_N.bl1.SCP2G.bin bl2.bin all00_padding.bin u-boot.bin tzsw_SMDK4412_SCP_2GB.bin > u-boot-iTOP-4412.binelif [ "$CoreBoard_type" = "POP" ]thencat E4412.S.BL1.SSCR.EVT1.1.bin E4412.BL2.TZ.SSCR.EVT1.1.bin all00_padding.bin u-boot.bin E4412.TZ.SSCR.EVT1.1.bin > u-boot-iTOP-4412.binelif [ "$CoreBoard_type" = "POP2G"  ]thencat bl2.bin u-boot.bin E4412.TZ.SSCR.EVT1.1.bin > u-boot-iTOP-4412.binelseecho  "make uboot image error......" fi#移动u-boot-iTOP-4412.bin文件到uboot目录下mv u-boot-iTOP-4412.bin $ROOT_DIR#移除校验和文件和u-boot.bin文件rm checksum_bl2_14k.bin#rm BL2.bin.signed.4412rm u-boot.binecho echo ;;
