仿真调试

SylixOS IDE集成多种仿真调试功能，对于i.MX-RT1050平台可以使用J-Link仿真器进行代码调试。

1. 准备工作
首先安装好需要的软件，以及准备好开发板和J-Link仿真器，本文档调试使用的各软硬件版本如下：

操作系统：Windows10 64位教育版
RealEvo-IDE ：V3.7.3 Ultimate
目标开发板：MIMXRT1050-EVK
J-Link调试器：硬件为J-LinkV9，固件版本V9.40，软件版本V6.31a

去掉开发板上J32，J33的跳帽，断开板载DAP仿真器与SOC的SW仿真接口，防止与J-Link仿真器硬件冲突。用跳帽短接J1的5脚和6脚，用USB线连接电脑与J28口，使用USB接口为开发板供电，同时使用板载DAP仿真器提供的USB转串口功能作为串口调试接口。
关闭或断开J-Link仿真接口2脚的电源输出功能，使用20PIN排线连接J-Link与开发板，J-Link的USB口连接电脑。
修改BSP工程中的BSP_CFG_BOOT_MODE宏，定义为BSP_CFG_SDRAM_BOOT，编译获取sdram版系统镜像。镜像运行前需要初始化外部sdram并加载镜像到sdram中。
1. 设置调试参数

选择“Run→Debug Configurations”或者点击Debug按钮（小虫子图标）右边三角下拉框选择“Debug Configurations”。打开Debug Configurations设置页面。右键“GDB SEGGER J-Link Debugging”选择“New”新建一个调试对象。

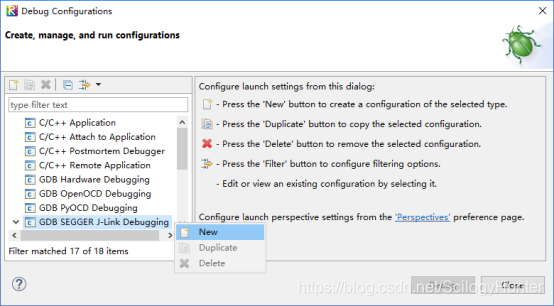

图 4.1新建调试对象

“Name”栏为调试对象名称。“Name”栏下为5个设置标签页。

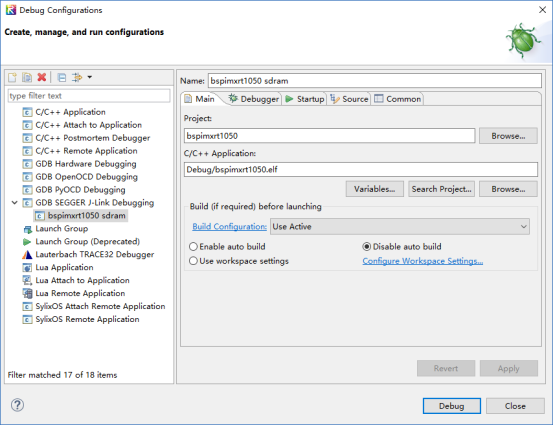

图 4.2 调试对象设置界面

“Main”标签页

“Project”栏填写要仿真的工程名称。或点击“Browse”按钮，在弹出的对话框中选择。
“C/C++ Application”栏填写要仿真的.elf目标文件，或通过下方三个按钮进行选择，一般使用“Search Project...”。
“Build before launching”栏是选择启动仿真前是否要编译工程，一般默认即可。

“Debugger”标签页

“Actual executable”填写实际要运行的J-Link GDB Server程序，需要到J-Link驱动安装路径下查找，一般都能自动识别。这里的值为“C:/Program Files (x86)/ SEGGER/ JLink_V631a// JLinkGDBServerCL.exe”。
“Device name”填写目标处理器型号，这里是“MCIMXRT1052”
“Executable”填写要调用的本地GDB Client可执行程序，也可以通过右边的按钮进行选择。这里使用的值为“C:\ACOINFO\RealEvo\compiler\arm-sylixoslitele-toolchain\bin\ arm-sylixoslitele-eabi-gdb.exe”。
其他选项按图 4.3设置。

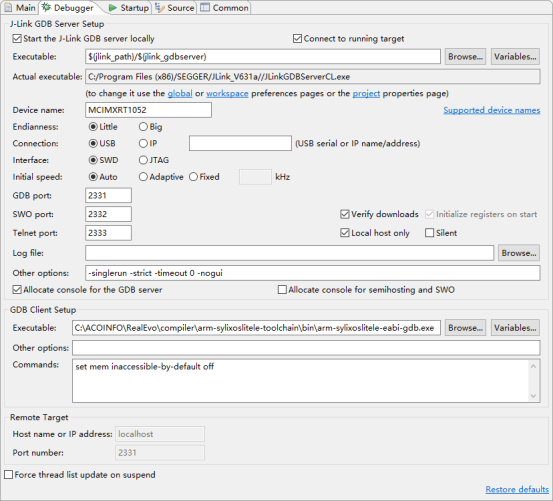

图 4.3 Debugger标签页设置

“Startup”标签页

“Initialization Commangds”栏用于设置目标初始化命令，方框中用于填写要执行的命令。因为sdram版的系统镜像是要在外部sdram中运行，所以在仿真运行前需要通过此处添加的命令来初始化外部sdram，初始化外部sdram命令如下：

monitor writeu32 0x400FC068=0xffffffff

monitor writeu32 0x400FC06C=0xffffffff

monitor writeu32 0x400FC070=0xffffffff

monitor writeu32 0x400FC074=0xffffffff

monitor writeu32 0x400FC078=0xffffffff

monitor writeu32 0x400FC07C=0xffffffff

monitor writeu32 0x400FC080=0xffffffff

monitor writeu32 0x400D8030=0x00002001

monitor writeu32 0x400D8100=0x001d0000

monitor writeu32 0x400FC014=0x00010D40

monitor writeu32 0x401F8014=0x00000000

monitor writeu32 0x401F8018=0x00000000

monitor writeu32 0x401F801C=0x00000000

monitor writeu32 0x401F8020=0x00000000

monitor writeu32 0x401F8024=0x00000000

monitor writeu32 0x401F8028=0x00000000

monitor writeu32 0x401F802C=0x00000000

monitor writeu32 0x401F8030=0x00000000

monitor writeu32 0x401F8034=0x00000000

monitor writeu32 0x401F8038=0x00000000

monitor writeu32 0x401F803C=0x00000000

monitor writeu32 0x401F8040=0x00000000

monitor writeu32 0x401F8044=0x00000000

monitor writeu32 0x401F8048=0x00000000

monitor writeu32 0x401F804C=0x00000000

monitor writeu32 0x401F8050=0x00000000

monitor writeu32 0x401F8054=0x00000000

monitor writeu32 0x401F8058=0x00000000

monitor writeu32 0x401F805C=0x00000000

monitor writeu32 0x401F8060=0x00000000

monitor writeu32 0x401F8064=0x00000000

monitor writeu32 0x401F8068=0x00000000

monitor writeu32 0x401F806C=0x00000000

monitor writeu32 0x401F8070=0x00000000

monitor writeu32 0x401F8074=0x00000000

monitor writeu32 0x401F8078=0x00000000

monitor writeu32 0x401F807C=0x00000000

monitor writeu32 0x401F8080=0x00000000

monitor writeu32 0x401F8084=0x00000000

monitor writeu32 0x401F8088=0x00000000

monitor writeu32 0x401F808C=0x00000000

monitor writeu32 0x401F8090=0x00000000

monitor writeu32 0x401F8094=0x00000000

monitor writeu32 0x401F8098=0x00000000

monitor writeu32 0x401F809C=0x00000000

monitor writeu32 0x401F80A0=0x00000000

monitor writeu32 0x401F80A4=0x00000000

monitor writeu32 0x401F80A8=0x00000000

monitor writeu32 0x401F80AC=0x00000000

monitor writeu32 0x401F80B0=0x00000010

monitor writeu32 0x401F80B4=0x00000000

monitor writeu32 0x401F80B8=0x00000000

monitor writeu32 0x401F8204=0x000110F9

monitor writeu32 0x401F8208=0x000110F9

monitor writeu32 0x401F820C=0x000110F9

monitor writeu32 0x401F8210=0x000110F9

monitor writeu32 0x401F8214=0x000110F9

monitor writeu32 0x401F8218=0x000110F9

monitor writeu32 0x401F821C=0x000110F9

monitor writeu32 0x401F8220=0x000110F9

monitor writeu32 0x401F8224=0x000110F9

monitor writeu32 0x401F8228=0x000110F9

monitor writeu32 0x401F822C=0x000110F9

monitor writeu32 0x401F8230=0x000110F9

monitor writeu32 0x401F8234=0x000110F9

monitor writeu32 0x401F8238=0x000110F9

monitor writeu32 0x401F823C=0x000110F9

monitor writeu32 0x401F8240=0x000110F9

monitor writeu32 0x401F8244=0x000110F9

monitor writeu32 0x401F8248=0x000110F9

monitor writeu32 0x401F824C=0x000110F9

monitor writeu32 0x401F8250=0x000110F9

monitor writeu32 0x401F8254=0x000110F9

monitor writeu32 0x401F8258=0x000110F9

monitor writeu32 0x401F825C=0x000110F9

monitor writeu32 0x401F8260=0x000110F9

monitor writeu32 0x401F8264=0x000110F9

monitor writeu32 0x401F8268=0x000110F9

monitor writeu32 0x401F826C=0x000110F9

monitor writeu32 0x401F8270=0x000110F9

monitor writeu32 0x401F8274=0x000110F9

monitor writeu32 0x401F8278=0x000110F9

monitor writeu32 0x401F827C=0x000110F9

monitor writeu32 0x401F8280=0x000110F9

monitor writeu32 0x401F8284=0x000110F9

monitor writeu32 0x401F8288=0x000110F9

monitor writeu32 0x401F828C=0x000110F9

monitor writeu32 0x401F8290=0x000110F9

monitor writeu32 0x401F8294=0x000110F9

monitor writeu32 0x401F8298=0x000110F9

monitor writeu32 0x401F829C=0x000110F9

monitor writeu32 0x401F82A0=0x000110F9

monitor writeu32 0x401F82A4=0x000110F9

monitor writeu32 0x401F82A8=0x000110F9

monitor writeu32 0x402F0000=0x10000004

monitor writeu32 0x402F0008=0x00030524

monitor writeu32 0x402F000C=0x06030524

monitor writeu32 0x402F0010=0x8000001B

monitor writeu32 0x402F0014=0x8200001B

monitor writeu32 0x402F0018=0x8400001B

monitor writeu32 0x402F001C=0x8600001B

monitor writeu32 0x402F0020=0x90000021

monitor writeu32 0x402F0024=0xA0000019

monitor writeu32 0x402F0028=0xA8000017

monitor writeu32 0x402F002C=0xA900001B

monitor writeu32 0x402F0030=0x00000021

monitor writeu32 0x402F0004=0x000079A8

monitor writeu32 0x402F0040=0x00000F31

monitor writeu32 0x402F0044=0x00652922

monitor writeu32 0x402F0048=0x00010920

monitor writeu32 0x402F004C=0x50210A08

monitor writeu32 0x402F0080=0x00000021

monitor writeu32 0x402F0084=0x00888888

monitor writeu32 0x402F0094=0x00000002

monitor writeu32 0x402F0098=0x00000000

monitor writeu32 0x402F0090=0x80000000

monitor writeu32 0x402F009C=0xA55A000F

monitor sleep 100

monitor writeu32 0x402F0090=0x80000000

monitor writeu32 0x402F009C=0xA55A000C

monitor sleep 100

monitor writeu32 0x402F0090=0x80000000

monitor writeu32 0x402F009C=0xA55A000C

monitor sleep 100

monitor writeu32 0x402F00A0=0x00000033

monitor writeu32 0x402F0090=0x80000000

monitor writeu32 0x402F009C=0xA55A000A

monitor sleep 100

monitor writeu32 0x402F004C=0x50210A09

“RAM application”是否为RAM中的应用程序，需要勾选。
“Run/Restart Commands”栏方框内填写加载或下载完成后仿真运行前要操作的命令。此处需要设置向量表偏移，初始化栈地址及PC值。命令如下：

monitor writeu32 0xE000ED08=0x80000000

monitor reg sp = (0x80000000)

monitor reg pc = (0x80000004)

其他项按照图 4.4进行设置。

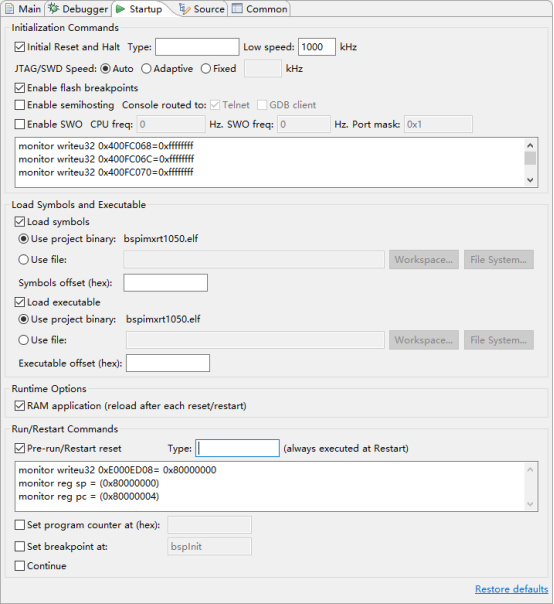

图 4.4 “Start”标签页设置

1. 启动调试

点击“Debug”按钮启动仿真调试，IDE会进入Debug视图模式，不同配置下界面会有所区别，此处的界面如下图所示：

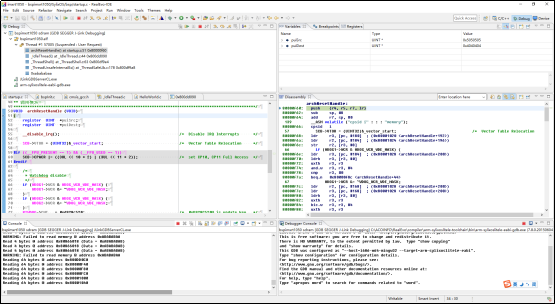

图 4.5 Debug视图模式

按F8快捷键即可进行全速仿真，另外单步执行、暂停、设置断点、查看变量等都可以使用。

1. 调试Extension
编译好sdram版的BSP工程和Extension工程。
启动BSP工程仿真，等待镜像加载完成。

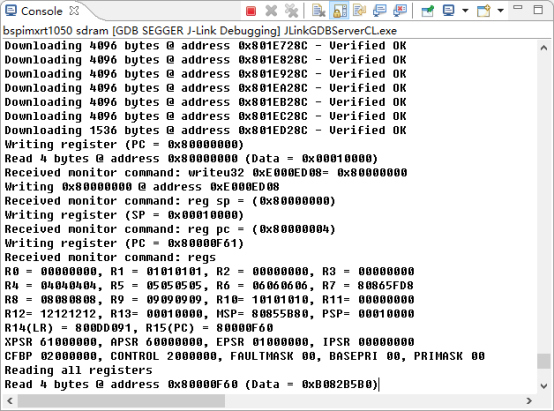

图 4.6 Console窗口

导入Extension工程的.elf文件。方法是在Debugger Console窗口中输入“add-symbol-file D:/project/imxrt1050/extExample/Debug/extExample.elf 0x81800000”。“add-symbol-file”为GDB命令，第一个参数为要导入的.elf文件，第二个参数为对应文件的链接地址。
