RevitAPI: 设置管件族的连接件的半径属性抛异常 - 如何获取关联族参数

管件族的连接件有一个属性叫“半径”，我们想使用api来修改它的值，直观的做法可能是这样的：

connectorElement.Radius = 0.041;

另外一种做法是使用Parameter：

var radiusPara = connectorElement.get_Parameter(BuiltInParameter.CONNECTOR_RADIUS);
radiusPara.Set(0.041);

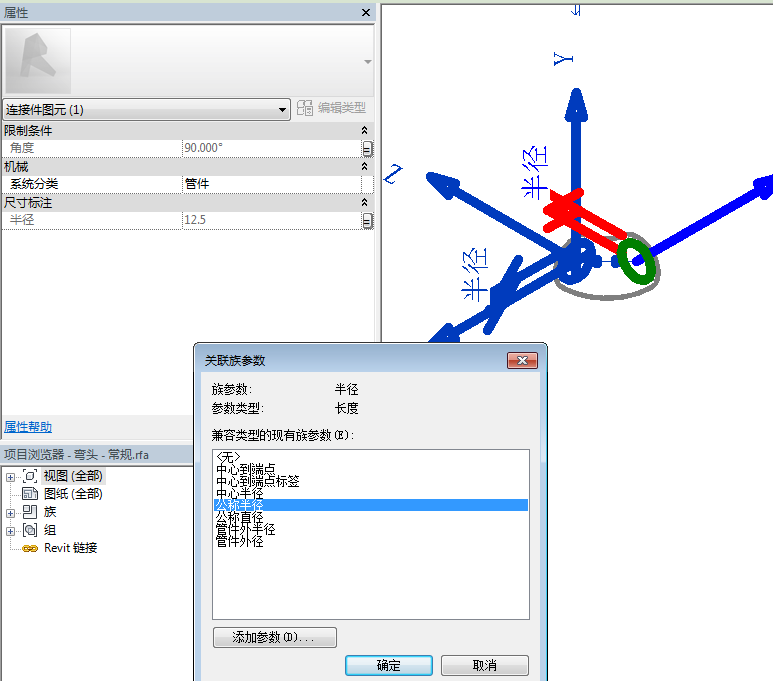

我知道在界面上也无法直接修改，而是修改它的关联参数，例如下图中，我们修改的是”公称半径“

那么如何通过api获得这个关联参数呢？

下面的代码给出了答案：

var sb = new StringBuilder();
foreach (var connectorPara in connectorElement.GetOrderedParameters())
{foreach (FamilyParameter familyPara in doc.FamilyManager.Parameters){foreach (Parameter associatedPara in familyPara.AssociatedParameters){if (connectorPara.Id == associatedPara.Id && associatedPara.Element.Id == connectorElement.Id){//associate parameter foundsb.AppendLine("'" + associatedPara.Definition.Name + "(" + (BuiltInParameter)associatedPara.Id.IntegerValue + ")' <-> '" + familyPara.Definition.Name + "'");}}}
}
TaskDialog td = new TaskDialog("Parameter associations");
td.MainContent = sb.ToString();
td.TitleAutoPrefix = false;
td.Show();

1. 调用GetOrderedParameters()获取connectorElement的所有参数，并进行遍历
2. 通过Document.FamilyManager.Parameters遍历所有的族参数FamilyParameter
3. 通过FamilyParameter.AssociatedParameters属性获取所有和该族参数关联的元素参数
4. 遍历所有关联参数，判断connectorElement的参数和关联参数的Id一致，并且对应的Element也是同一个，即找到了关联关系

结果如图：

如此，则设置半径的可以这样做：

1. 获取连接件半径属性的关联参数
2. 使用Document.FamilyManager.Set(FamilyParameter, Value)来设置该关联参数

完整代码如下：

var doc = commandData.Application.ActiveUIDocument.Document;
var uiSel = commandData.Application.ActiveUIDocument.Selection;
ConnectorElement connectorElement = null;
try
{var reference = uiSel.PickObject(Autodesk.Revit.UI.Selection.ObjectType.Element, "Pick a connector");connectorElement = doc.GetElement(reference) as ConnectorElement;if (connectorElement != null){var radiusPara = connectorElement.get_Parameter(BuiltInParameter.CONNECTOR_RADIUS);foreach (FamilyParameter familyPara in doc.FamilyManager.Parameters){foreach (Parameter associatedPara in familyPara.AssociatedParameters){if (radiusPara.Id == associatedPara.Id && associatedPara.Element.Id == connectorElement.Id){//associate parameter foundusing (Transaction transaction = new Transaction(doc)){transaction.Start("Set Radius");doc.FamilyManager.Set(familyPara, 0.041);transaction.Commit();}}}}}
}
catch (Autodesk.Revit.Exceptions.OperationCanceledException)
{
}
