TCP的blacklog之全连接队列与半连接队列的深入研究

1. 以下所有实验均在Centos7上操作，内核版本为Linux version 3.10.0-957.el7.x86_64
2. 你需要对三次握手过程要很熟悉

Linux内核探测工具systemtap的安装与使用

1. yum install systemtap，查看版本结果如下

   [root@localhost test_tcp]# stap -V
   Systemtap translator/driver (version 4.0/0.172/0.176, rpm 4.0-13.el7)
   Copyright (C) 2005-2018 Red Hat, Inc. and others
   This is free software; see the source for copying conditions.
   tested kernel versions: 2.6.18 ... 4.19-rc7
   enabled features: AVAHI BOOST_STRING_REF DYNINST BPF JAVA PYTHON2 LIBRPM LIBSQLITE3 LIBVIRT LIBXML2 NLS NSS READLINE

2. 检查Linux version 3.10.0-957.el7.x86_64的debug包是否正确，命令行执行rpm -ivh kernel*，运行结果中有以下三个包即可，如果缺失，可以去这个地方下载，如果下载慢请配置代理或者迅雷

   [root@localhost test_tcp]# rpm -ihv kernel*
   准备中...                          ################################# [100%]软件包 kernel-debuginfo-common-x86_64-3.10.0-957.el7.x86_64 已经安装软件包 kernel-debuginfo-3.10.0-957.el7.x86_64 已经安装软件包 kernel-devel-3.10.0-957.el7.x86_64 已经安装
   [root@localhost test_tcp]#

3. 在命令行执行以下systemtap代码，看是否能正常执行

   stap -ve 'probe begin { print("hello world\n") exit()}'


   运行结果如下

   [root@localhost test_tcp]# stap -ve 'probe begin { print("hello world\n") exit()}'
   Pass 1: parsed user script and 477 library scripts using 278812virt/76104res/3500shr/72848data kb, in 570usr/60sys/640real ms.
   Pass 2: analyzed script: 1 probe, 1 function, 0 embeds, 0 globals using 280660virt/78212res/3736shr/74696data kb, in 10usr/0sys/10real ms.
   Pass 3: using cached /root/.systemtap/cache/c0/stap_c08cb247b178e08599d8b2006757109c_981.c
   Pass 4: using cached /root/.systemtap/cache/c0/stap_c08cb247b178e08599d8b2006757109c_981.ko
   Pass 5: starting run.
   hello world
   Pass 5: run completed in 0usr/30sys/340real ms.

backlog、半连接队列、全连接队列是什么

半连接队列、全连接队列基本概念

1. 为了理解 backlog，我们需要了解 listen 和 accept 函数背后的发生了什么。backlog 参数跟 listen 函数有关，listen 函数的定义如下：

   int listen(int sockfd, int backlog);


2. 当服务端调用 listen 函数时，TCP 的状态被从 CLOSE 状态变为 LISTEN，于此同时内核创建了两个队列：

   a.半连接队列（Incomplete connection queue），又称 SYN 队列，当客户端发起 SYN 到服务端，服务端收到以后会回 ACK 和自己的 SYN。这时服务端这边的 TCP 从 listen 状态变为 SYN_RCVD (SYN Received)，此时会将这个连接信息放入「半连接队列」，半连接队列也被称为 SYN Queue，存储的是 “inbound SYN packets”。

   b.全连接队列（Completed connection queue），又称 Accept 队列， 服务端回复 SYN+ACK 包以后等待客户端回复 ACK，同时开启一个定时器，如果超时还未收到 ACK 会进行 SYN+ACK 的重传，重传的次数由 tcp_synack_retries 值确定。在 CentOS 上这个值等于 5。一旦收到客户端的 ACK，服务端就开始尝试把它加入另外一个全连接队列（Accept Queue）。

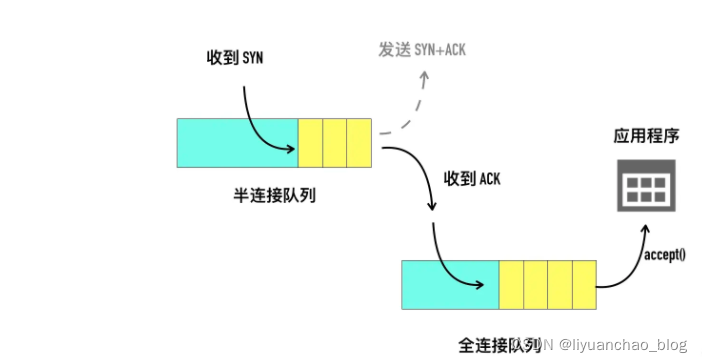

   服务端视角看这两个队列如下图

linux 内核是如何计算半连接队列、全连接队列的

半连接队列的大小的计算

这里使用 SystemTap 工具插入系统探针，在收到 SYN 包以后打印当前的 SYN 队列的大小和半连接队列的总大小。

TCP listen 状态的 socket 收到 SYN 包的处理流程如下

tcp_v4_rcv->tcp_v4_do_rcv-> tcp_v4_conn_request

这里注入 tcp_v4_conn_request 方法，代码syn_backlog.c如下所示，启动stap -g syn_backlog.c

probe kernel.function("tcp_v4_conn_request") {tcphdr = __get_skb_tcphdr($skb);dport = __tcp_skb_dport(tcphdr);if (dport == 9090){printf("reach here\n");// 当前 syn 排队队列的大小syn_qlen = @cast($sk, "struct inet_connection_sock")->icsk_accept_queue->listen_opt->qlen;// syn 队列总长度 log 值max_syn_qlen_log = @cast($sk, "struct inet_connection_sock")->icsk_accept_queue->listen_opt->max_qlen_log;// syn 队列总长度，2^nmax_syn_qlen = (1 << max_syn_qlen_log);printf("syn queue: syn_qlen=%d, max_syn_qlen_log=%d, max_syn_qlen=%d\n",syn_qlen, max_syn_qlen_log, max_syn_qlen);// max_acc_qlen = $sk->sk_max_ack_backlog;// printf("accept queue length limit: %d\n", max_acc_qlen)print_backtrace();}
}

模拟服务端的代码如下

#include <stdio.h>
#include <sys/socket.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <errno.h>
#include <arpa/inet.h>
int main(void) {int listenfd;socklen_t clilen;struct sockaddr_in cliaddr, servaddr;listenfd = socket(AF_INET, SOCK_STREAM, 0);bzero(&servaddr, sizeof(servaddr));servaddr.sin_family = AF_INET;servaddr.sin_addr.s_addr = htonl (INADDR_ANY);servaddr.sin_port = htons (9090);bind(listenfd, (struct sockaddr *)&servaddr, sizeof(servaddr));listen(listenfd, 10);clilen = sizeof(cliaddr);accept(listenfd, (struct sockaddr *)&cliaddr, &clilen);sleep(-1);return 1;
}

启动服务端
用nc去连接

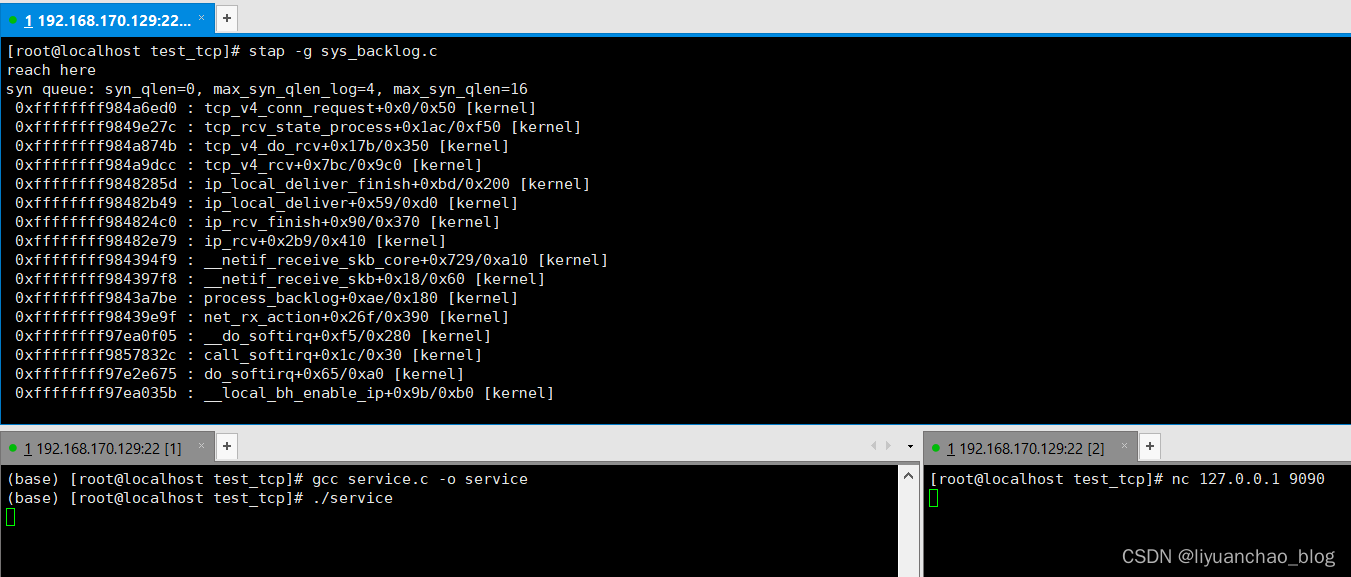

运行结果如下，可以看到我们listen的大小为10，但是最后打印出来的半连接队列大小为16，所以我们不能简单的认为listen指定的backlog大小就是队列的大小

接下来我们来看代码中是如何计算的，半连接队列的大小与三个值有关：

• 用户层 listen 传入的backlog
• 系统变量 net.ipv4.tcp_max_syn_backlog，默认值为 128
• 系统变量 net.core.somaxconn，默认值为 128

具体的计算见下面的源码，调用 listen 函数首先会进入如下的代码。

SYSCALL_DEFINE2(listen, int, fd, int, backlog)
{// sysctl_somaxconn 是系统变量 net.core.somaxconn 的值int somaxconn = sysctl_somaxconn;if ((unsigned int)backlog > somaxconn)backlog = somaxconn;sock->ops->listen(sock, backlog);
}

通过 SYSCALL_DEFINE2 代码可以得知，如果用户传入的 backlog 值大于系统变量 net.core.somaxconn 的值，用户设置的 backlog 不会生效，使用系统变量值，默认为 128。

接下来这个 backlog 值会被依次传递给 inet_listen()->inet_csk_listen_start()->reqsk_queue_alloc() 方法。在 reqsk_queue_alloc 方法中进行了最终的计算。精简后的代码如下。

int reqsk_queue_alloc(struct request_sock_queue *queue,unsigned int nr_table_entries)
{nr_table_entries = min_t(u32, nr_table_entries, sysctl_max_syn_backlog);nr_table_entries = max_t(u32, nr_table_entries, 8);nr_table_entries = roundup_pow_of_two(nr_table_entries + 1);for (lopt->max_qlen_log = 3;(1 << lopt->max_qlen_log) < nr_table_entries;lopt->max_qlen_log++);
}

代码中 nr_table_entries 为前面计算的 backlog 值，sysctl_max_syn_backlog 为 net.ipv4.tcp_max_syn_backlog 的值。 计算逻辑如下：

• 在 nr_table_entries 与 sysctl_max_syn_backlog 两者中的较小值，赋值给 nr_table_entries
• 在 nr_table_entries 和 8 取较大值，赋值给 nr_table_entries
• nr_table_entries + 1 向上取求最接近的最大 2 的指数次幂
• 通过 for 循环找不大于 nr_table_entries 最接近的 2 的对数值

下面来举几个实际的例子，以 listen(50) 为例，经过 SYSCALL_DEFINE2 中计算 backlog 的值为 min(50, somaxconn)，等于 50，接下来进入 reqsk_queue_alloc 函数的计算。

// min(50, 128) = 50
nr_table_entries = min_t(u32, nr_table_entries, sysctl_max_syn_backlog);
// max(50, 8) = 50
nr_table_entries = max_t(u32, nr_table_entries, 8);
// roundup_pow_of_two(51) = 64
nr_table_entries = roundup_pow_of_two(nr_table_entries + 1);max_qlen_log 最小值为 2^3 = 8
for (lopt->max_qlen_log = 3;(1 << lopt->max_qlen_log) < nr_table_entries;lopt->max_qlen_log++);
经过 for 循环 max_qlen_log = 2^6 = 64

下面给了几个 somaxconn、max_syn_backlog、backlog 三者之间不同组合的最终半连接队列大小值。

可以看到:

• 在系统参数不修改的情形，盲目调大 listen 的 backlog 对最终半连接队列的大小不会有影响。
• 在 listen 的 backlog 不变的情况下，盲目调大 somaxconn 和 max_syn_backlog 对最终半连接队列的大小不会有影响

模拟半连接队列占满

以 somaxconn=128、tcp_max_syn_backlog=128、listen backlog=50 为例，模拟的原理是在三次握手的第二步，客户端在收到服务端回复的 SYN+ACK 以后使用 iptables 丢弃这个包。这里实验的服务端是 192.168.170.129，客户端是 192.168.170.133。

1. 在客户端使用 iptables 增加一条规则，如下所示。

   iptables --append INPUT  --match tcp --protocol tcp --src 192.168.170.129 --sport 9090 --tcp-flags SYN SYN --jump DROP

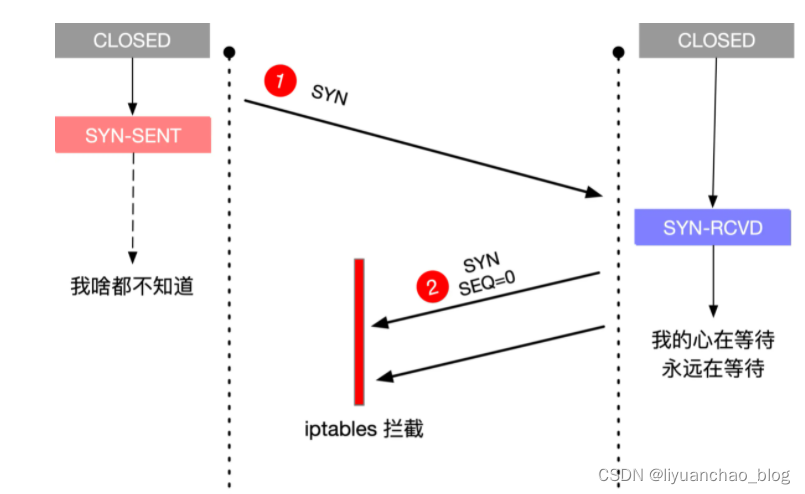

   这条规则的含义是丢弃来自 ip 为 192.168.170.129，源端口号为 9090 的 SYN 包，如下图所示。

2. 启动之前的服务端

3. 客户端代码如下，并启动客户端

   package mainimport ("net""fmt""time"
   )
   func main() {for i := 0; i < 2000; i++ {go connect()}time.Sleep(time.Minute * 10)
   }
   func connect() {_, err := net.Dial("tcp4", "192.168.170.129:9090")if err != nil {fmt.Println(err)}
   }

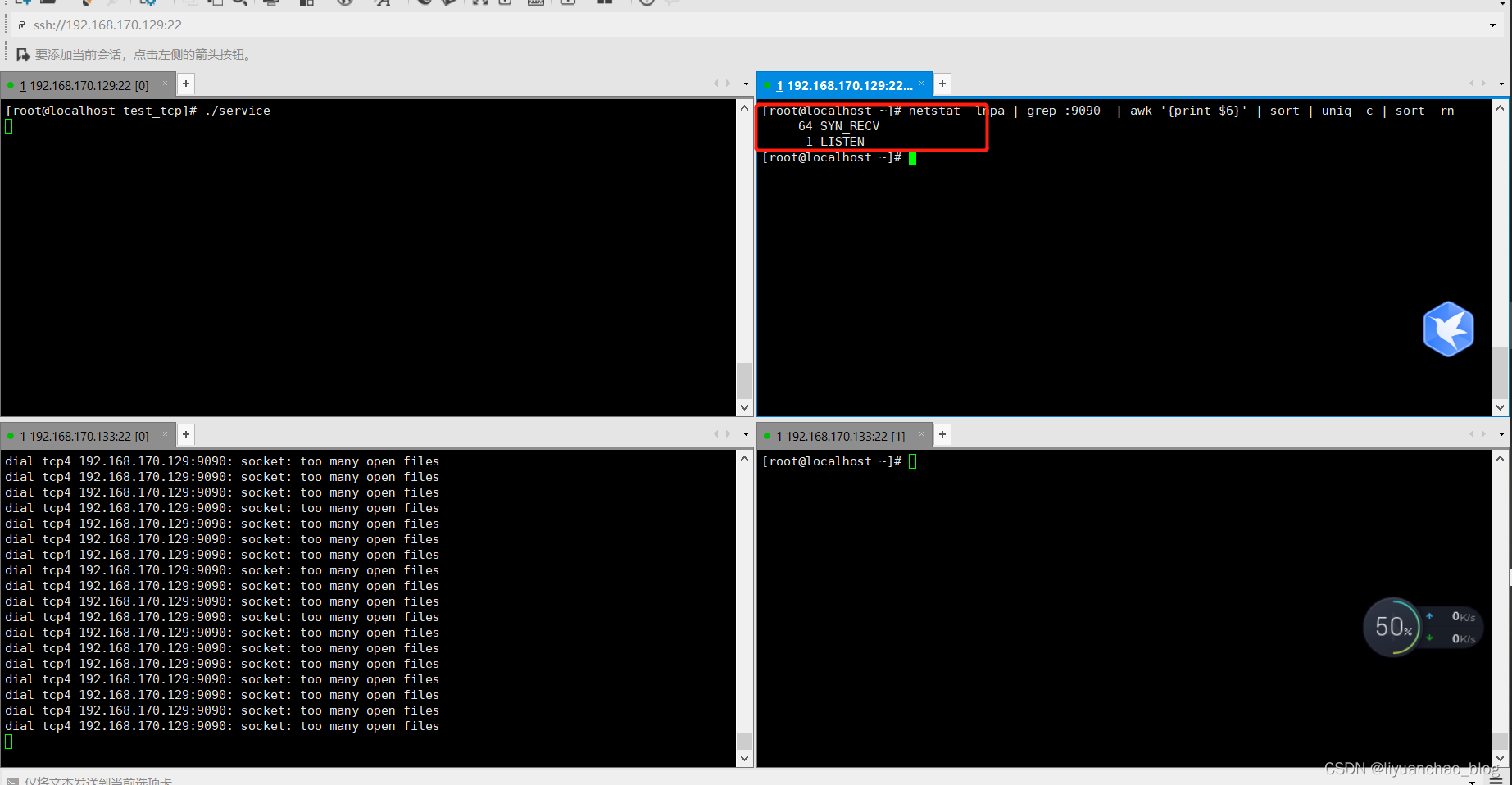

4. 可以看到结果如下，半连接队列已经被占满了，其中在服务端使用 netstat 查看当前 9090 端口的连接状态，如下所示。

netstat -lnpa | grep :9090  | awk '{print $6}' | sort | uniq -c | sort -rn64 SYN_RECV1 LISTEN

可以观察到 SYN_RECV 状态的连接个数的从 0 开始涨到 64，就不再上涨了，这里的 64 就是半连接队列的大小。

接下来我们来看全连接队列

全连接队列（Accept Queue）

「全连接队列」包含了服务端所有完成了三次握手，但是还未被应用调用 accept 取走的连接队列。此时的 socket 处于 ESTABLISHED 状态。每次应用调用 accept() 函数会移除队列头的连接。如果队列为空，accept() 通常会阻塞。全连接队列也被称为 Accept 队列。

你可以把这个过程想象生产者、消费者模型。内核是一个负责三次握手的生产者，握手完的连接会放入一个队列。我们的应用程序是一个消费者，取走队列中的连接进行下一步的处理。这种生产者消费者的模式，在生产过快、消费过慢的情况下就会出现队列积压。

listen 函数的第二个参数 backlog 用来设置全连接队列大小，但不一定就会选用这一个 backlog 值，还受限于 somaxconn，等下会有更详细的内容说明全连接队列大小的计算规则。

int listen(int sockfd, int backlog)

如果全连接队列满，内核会舍弃掉 client 发过来的 ack（应用层会认为此时连接还未完全建立）

我们来模拟一下全连接队列满的情况。因为只有 accept 才会移除全连接的队列，所以如果我们只 listen，不调用 accept，那么很快全连接就可以被占满。

1. 清楚刚刚测试半连接队列添加的防火墙规则在客户端

   iptables -F


2. 这里用 c 语言来实现，新建一个 test_accept_queue_full.c 文件，编译启动服务端

   #include <stdio.h>
   #include <sys/socket.h>
   #include <stdlib.h>
   #include <string.h>
   #include <unistd.h>
   #include <errno.h>
   #include <arpa/inet.h>int main() {struct sockaddr_in serv_addr;int listen_fd = 0;if ((listen_fd = socket(AF_INET, SOCK_STREAM, 0)) < 0) {exit(1);}bzero(&serv_addr, sizeof(serv_addr));serv_addr.sin_family = AF_INET;serv_addr.sin_addr.s_addr = htonl(INADDR_ANY);serv_addr.sin_port = htons(9090);if (bind(listen_fd, (struct sockaddr *) &serv_addr, sizeof(serv_addr)) == -1) {exit(1);}// 设置 backlog 为 50if (listen(listen_fd, 50) == -1) {exit(1);}sleep(100000000);return 0;
   }

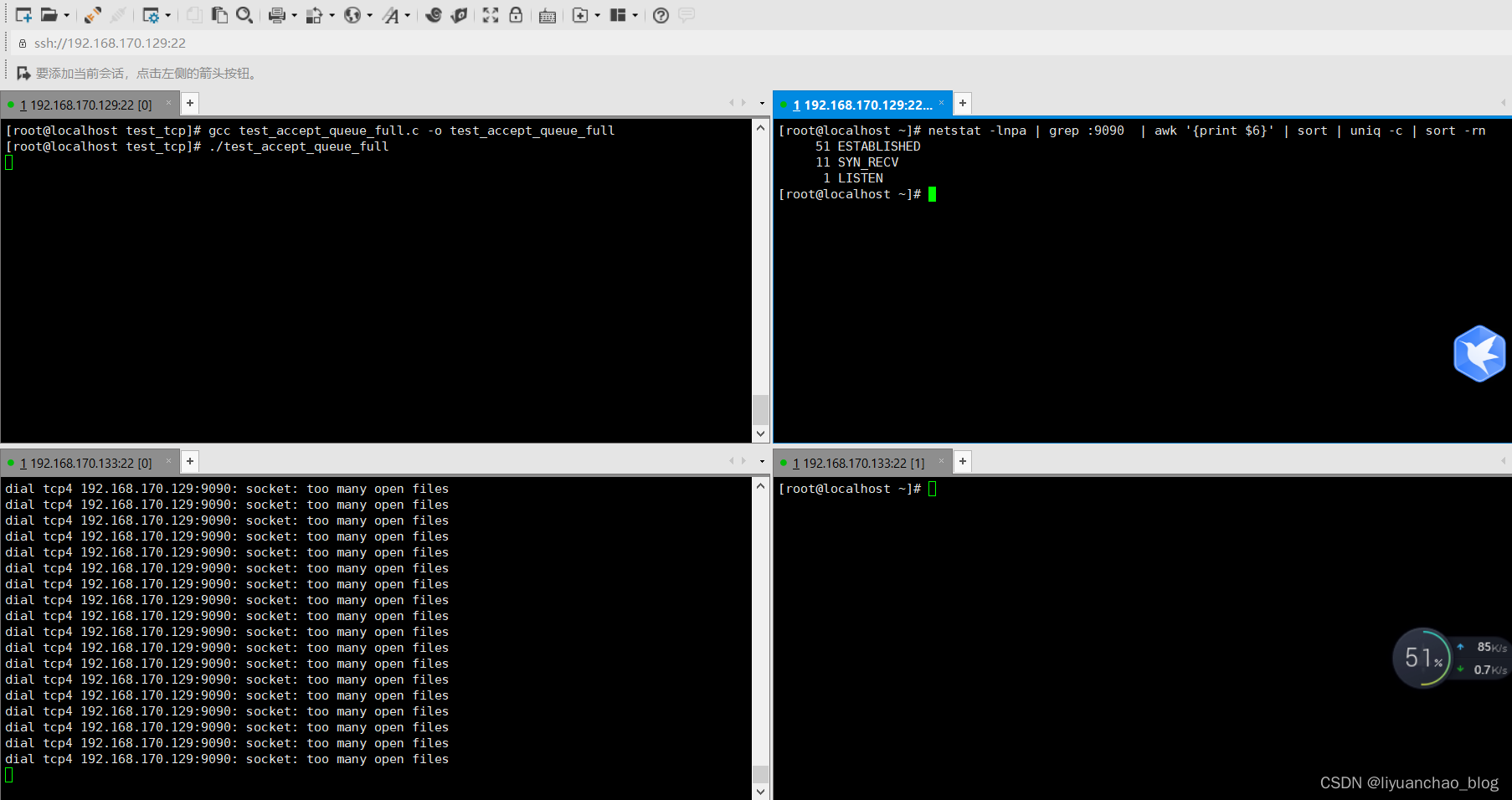

3. 使用之前的的 go 程序发起 connect，在服务端用 netstat 查看 tcp 连接状态

   netstat -lnpa | grep :9090  | awk '{print $6}' | sort | uniq -c | sort -rn



   虽然并发发了很多请求，实际只有 51 个请求处于 ESTABLISHED 状态，还有大量请求处于 SYN_RECV 状态。

另外注意到 backlog 等于 50，但是实际上处于 ESTABLISHED 状态的连接却有 51 个，后面会讲到。

4.使用 systemstap 可以实时观察当前的全连接队列情况，探针代码如下所示。在服务端运行以下探针
stap -g accept_queue_test.c

probe kernel.function("tcp_v4_conn_request") {tcphdr = __get_skb_tcphdr($skb);dport = __tcp_skb_dport(tcphdr);if (dport == 9090){printf("reach here\n");// 当前 syn 排队队列的大小syn_qlen = @cast($sk, "struct inet_connection_sock")->icsk_accept_queue->listen_opt->qlen;// syn 队列总长度 log 值max_syn_qlen_log = @cast($sk, "struct inet_connection_sock")->icsk_accept_queue->listen_opt->max_qlen_log;// syn 队列总长度，2^nmax_syn_qlen = (1 << max_syn_qlen_log);printf("syn queue: syn_qlen=%d, max_syn_qlen_log=%d, max_syn_qlen=%d\n",syn_qlen, max_syn_qlen_log, max_syn_qlen);ack_backlog = $sk->sk_ack_backlog;max_ack_backlog = $sk->sk_max_ack_backlog;printf("accept queue length, max: %d, current: %d\n", max_ack_backlog, ack_backlog)}
}

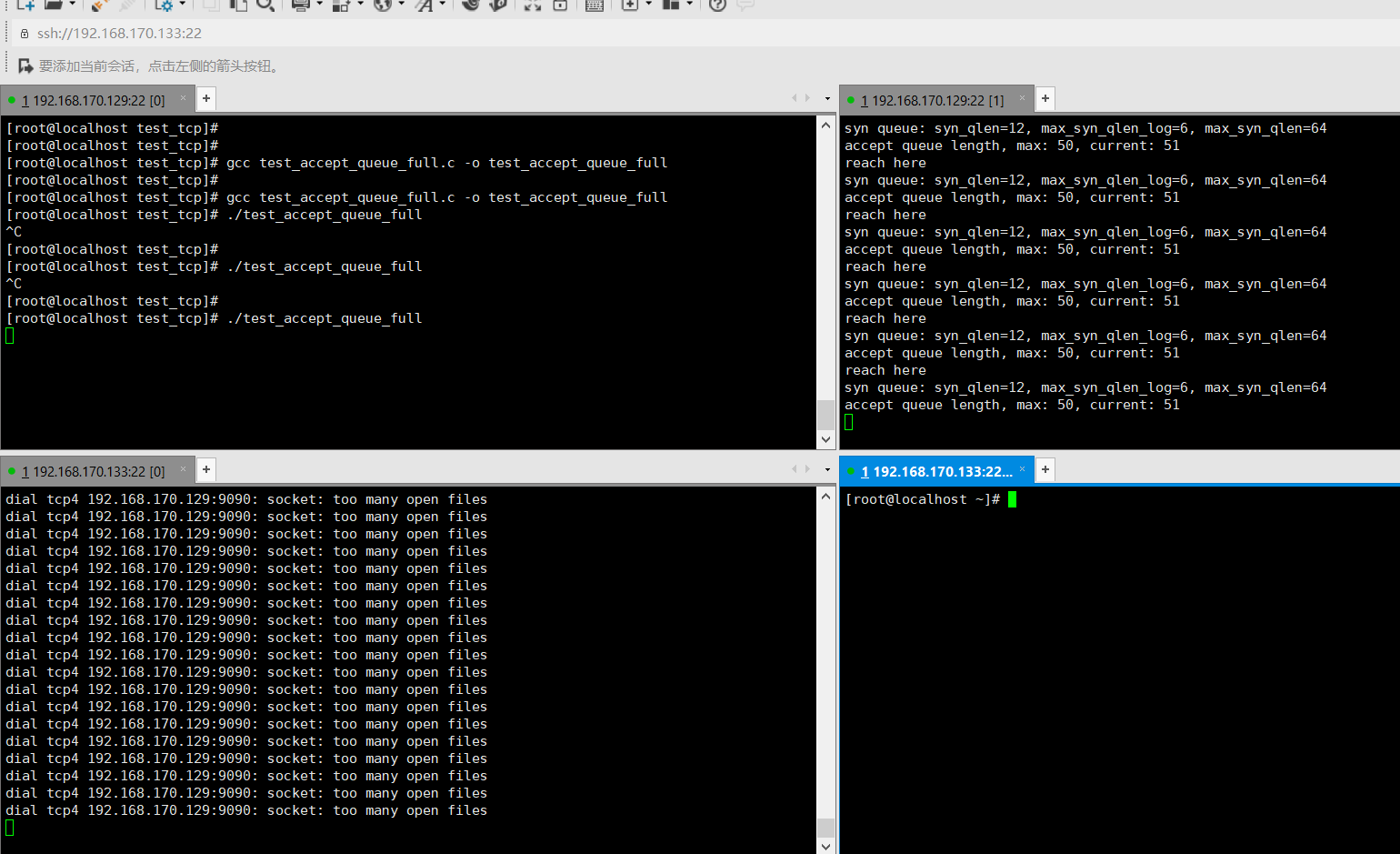

实验结果如下

这里也可以看出全连接队列的大小变化的情况，印证了我们前面的说法。

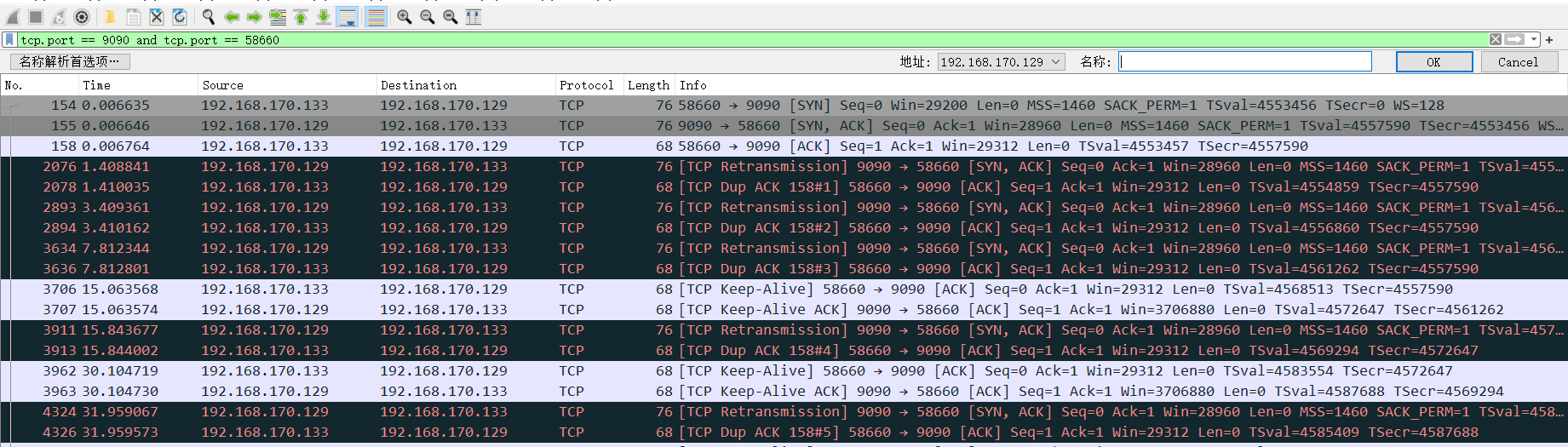

对某个tcp连接进行抓包分析如下图

以下记客户端 192.168.170.133 为 A，服务端 192.168.170.129 为 B

1. 客户端 A 发起 SYN 到服务端 B 的 9090 端口，开始三次握手的第一步
2. 服务器 B 马上回复了 ACK + SYN，此时 服务器 B socket处于 SYN_RCVD 状态
3. 客户端 A 收到服务器 B 的 ACK + SYN，发送三次握手最后一步的 ACK 给服务器 B，自己此时处于 ESTABLISHED 状态，与此同时，由于服务器 B 的全连接队列满，它会丢掉这个 ACK，连接还未建立
4. 服务端 B 因为认为没有收到 ACK，以为是自己在 2 中的 SYN + ACK 在传输过程中丢掉了，所以开始重传，期待客户端能重新回复 ACK。
5. 客户端 A 收到 B 的 SYN + ACK 以后，确实马上回复了 ACK
   6 ~ 13但是这个 ACK 同样也会被服务器 B 丢弃，服务端 B 还是认为没有收到 ACK，继续重传重传的过程同样也是指数级退避的（1s、2s、4s、8s、16s），总共历时 31s 重传 5 次 SYN + ACK 以后，服务器 B 认为没有希望，一段时间后此条 tcp 连接就被系统回收了。
   SYN+ACK重传的次数是由操作系统的一个文件决定的/proc/sys/net/ipv4/tcp_synack_retries，可以用 cat 查看这个文件

SYN+ACK重传次数

1. SYN+ACK重传的次数是由操作系统的一个文件决定的/proc/sys/net/ipv4/tcp_synack_retries，可以用 cat 查看这个文件

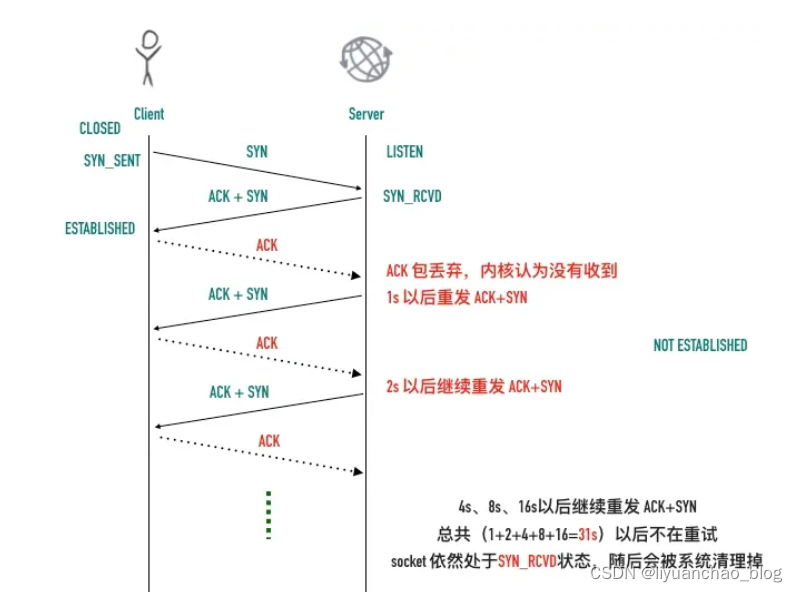

2. 整个过程如下图所示：


全连接队列的大小

全连接队列的大小是 listen 传入的 backlog 和 somaxconn 中的较小值。

全连接队列大小判断是否满的函数是 /include/net/sock.h 中 的 sk_acceptq_is_full 方法。

static inline bool sk_acceptq_is_full(const struct sock *sk)
{return sk->sk_ack_backlog > sk->sk_max_ack_backlog;
}

这里本身没有什么毛病，只是 sk_ack_backlog 是从 0 开始计算的，所以真正全连接队列大小是 backlog + 1。当你指定 backlog 值为 1 时，能容纳的连接个数会是 2。《Unix 网络编程卷一》87 页 4.5 节有详细的对比各个操作系统 backlog 与实际全连接队列最大数量之间的关系。

ss 命令

ss 命令可以查看全连接队列的大小和当前等待 accept 的连接个数，执行 ss -lnt 即可，比如上面的 accept 队列满的例子中，执行 ss 命令的输出结果如下。

ss -lnt | grep :9090
State      Recv-Q Send-Q Local Address:Port               Peer Address:Port
LISTEN     51     50           *:9090                     *:*

对于 LISTEN 状态的套接字，Recv-Q 表示 accept 队列排队的连接个数，Send-Q 表示全连接队列（也就是 accept 队列）的总大小。

我们来看看 ss 命令的底层实现。ss 命令的源码在 iproute2 项目里，它巧妙的利用了 netlink 与 TCP 协议栈中 tcp_diag 模块通信获取 socket 的详细信息。tcp_diag 是一个统计分析模块，可以获取内核中很多有用的信息，ss 输出中的 Recv-Q 和 Send-Q 就是从 tcp_diag 模块中获取的，这两个值是等于 inet_diag_msg 结构体的 idiag_rqueue 和 idiag_wqueue。tcp_diag 部分的源码如下所示。

static void tcp_diag_get_info(struct sock *sk, struct inet_diag_msg *r,void *_info)
{struct tcp_info *info = _info;if (inet_sk_state_load(sk) == TCP_LISTEN) {// 对应 Recv-Qr->idiag_rqueue = READ_ONCE(sk->sk_ack_backlog); // 对应 Send-Qr->idiag_wqueue = READ_ONCE(sk->sk_max_ack_backlog);	} else if (sk->sk_type == SOCK_STREAM) {const struct tcp_sock *tp = tcp_sk(sk);r->idiag_rqueue = max_t(int, READ_ONCE(tp->rcv_nxt) -READ_ONCE(tp->copied_seq), 0);r->idiag_wqueue = READ_ONCE(tp->write_seq) - tp->snd_una;}
}

从上面的源码可以得知：

• 处于 LISTEN 状态的 socket，Recv-Q 对应 sk_ack_backlog，表示当前 socket 的完成三次握手等待用户进程 accept 的连接个数，Send-Q 对应 sk_max_ack_backlog，表示当前 socket 全连接队列能最大容纳的连接数
• 对于非 LISTEN 状态的 socket，Recv-Q 表示 receive queue 的字节大小，Send-Q 表示 send queue 的字节大小

其它

多大的 backlog 是合适的

前面讲了这么多，应用程序设置多大的 backlog 是合理的呢？

答案是 It depends，根据不同过的业务场景，需要做对应的调整。

• 你如果的接口处理连接的速度要求非常高，或者在做压力测试，很有必要调高这个值
• 如果业务接口本身性能不好，accept 取走已建连的速度较慢，那么把 backlog 调的再大也没有用，只会增加连接失败的可能性

可以举个典型的 backlog 值供大家参考，Nginx 和 Redis 默认的 backlog 值等于 511，Linux 默认的 backlog 为 128，Java 默认的 backlog 等于 50

tcp_abort_on_overflow 参数

默认情况下，全连接队列满以后，服务端会忽略客户端的 ACK，随后会重传SYN+ACK，也可以修改这种行为，这个值由/proc/sys/net/ipv4/tcp_abort_on_overflow决定。

• tcp_abort_on_overflow 为 0 表示三次握手最后一步全连接队列满以后 server 会丢掉 client 发过来的 ACK，服务端随后会进行重传 SYN+ACK。
• tcp_abort_on_overflow 为 1 表示全连接队列满以后服务端直接发送 RST 给客户端。
  但是回给客户端 RST 包会带来另外一个问题，客户端不知道服务端响应的 RST 包到底是因为「该端口没有进程监听」，还是「该端口有进程监听，只是它的队列满了」。

总结

这篇文章我们从 backlog 参数为入口来研究了半连接队列、全连接队列的关系。简单回顾一下。

• 半连接队列：服务端收到客户端的 SYN 包，回复 SYN+ACK 但是还没有收到客户端 ACK 情况下，会将连接信息放入半连接队列。半连接队列又被称为 SYN 队列。
• 全连接队列：服务端完成了三次握手，但是还未被 accept 取走的连接队列。全连接队列又被称为 Accept 队列。
• 半连接队列的大小与用户 listen 传入的 backlog、net.core.somaxconn、net.core.somaxconn 都有关系，准确的计算规则见上面的源码分析
• 全连接队列的大小是用户 listen 传入的 backlog 与 net.core.somaxconn 的较小值
