JVM专题整理，三万字分析

JVM专题

一、走入JVM

1.1 概念

JVM( Java Virtual Machine)Java虚拟机，JVM是一种用于计算设备的规范，它是一个虚构出来的计算机，是通过在实际的计算机上仿真模拟各种计算机功能来实现的。

目前Java虚拟机已经可以支持很多除Java语言以外的语言了，如Kotlin、Groovy、JRuby、Jython、Scala等。之所以可以支持，就是因为这些语言也可以被编译成字节码。而虚拟机并不关心字节码是有哪种语言编译而来的。

准确来说只要是能够被解析成符合class规范的都可以在JVM上运行。

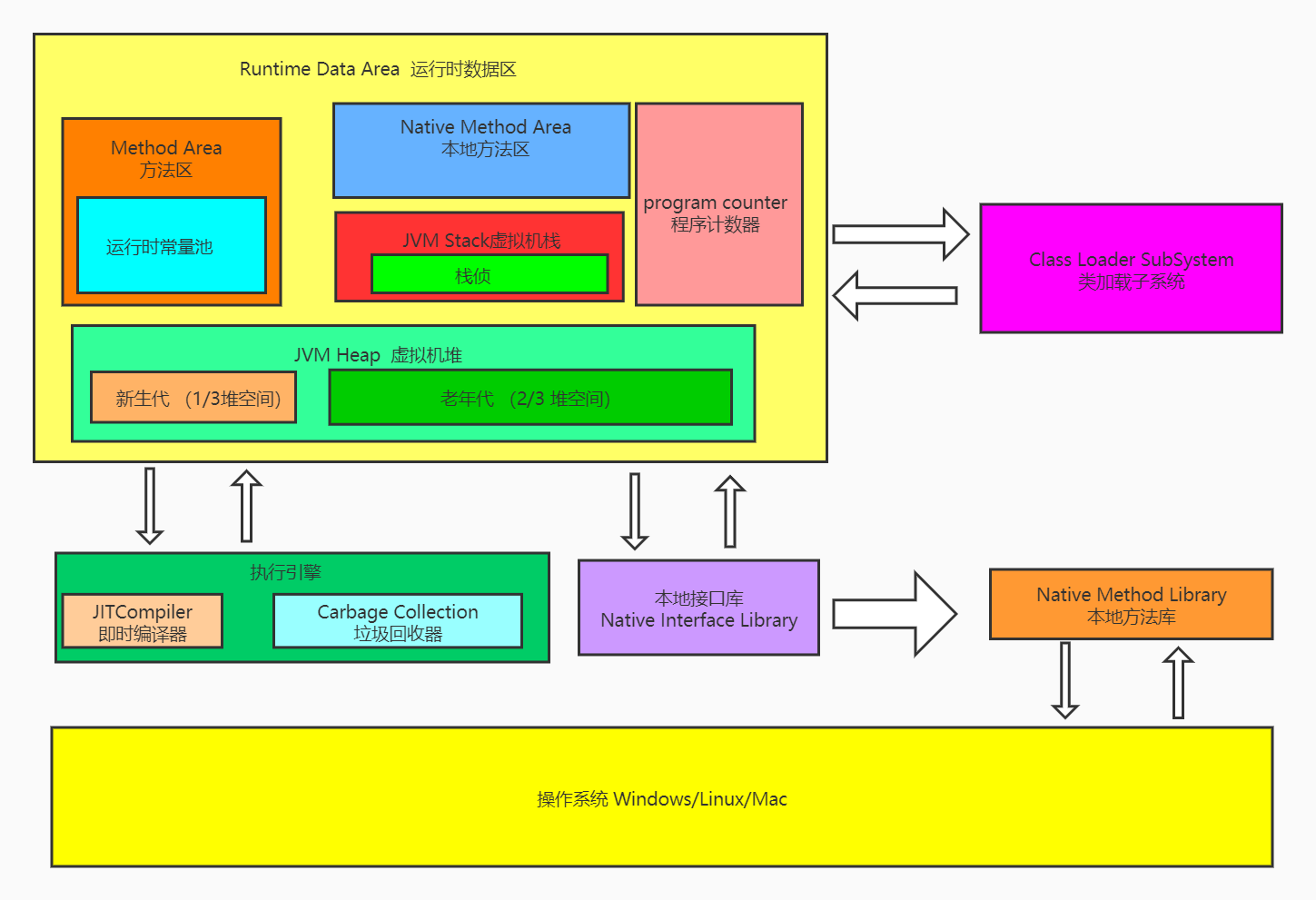

组成结构

Java 虚拟机包括一个类加载器子系统（Class Loader SubSystem）、运行时数据区（Runtime Data Area）、执行引擎和本地接口库（Native Interface Library）。本地接口库通过调用本地方法库和操作系统交互

1.2 JVM 、JRE、JDK三者之间的关系

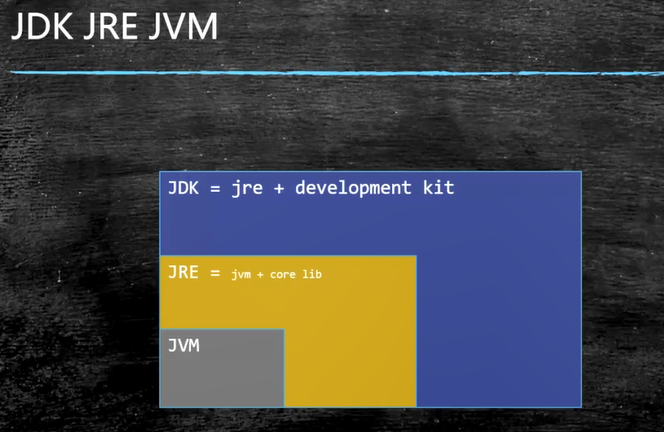

首先得搞懂JVM、JRE、JDK三者之间的关系，如图所示

二、自动内存管理

2.1 JVM的内存区域

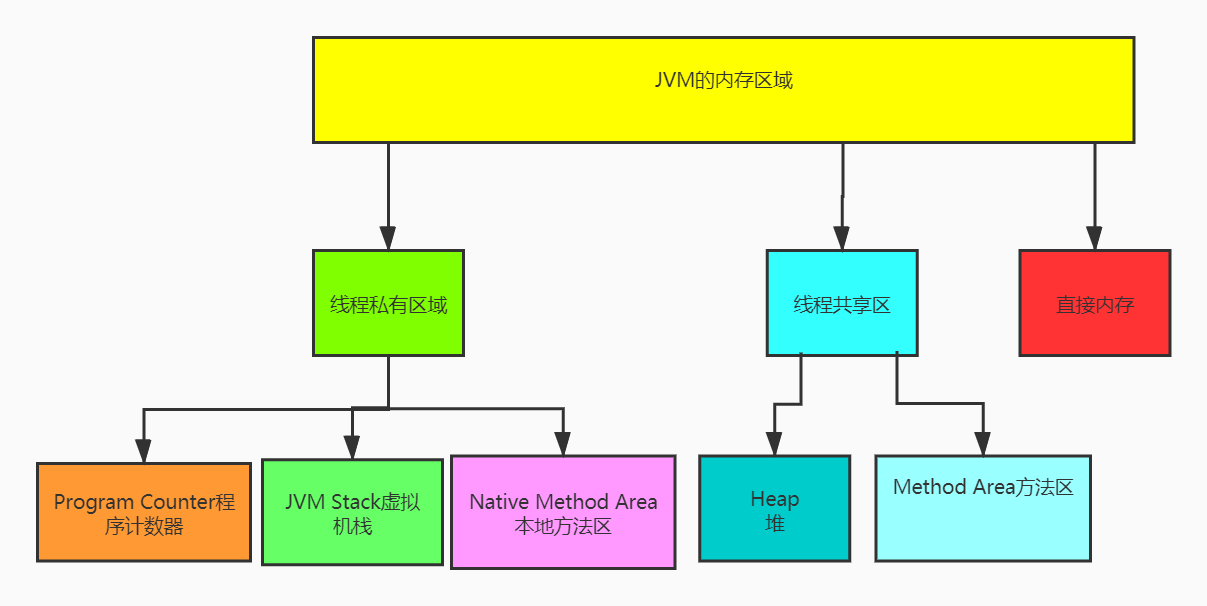

JVM的内存区域分为线程私有区域（程序计数器、虚拟机栈、本地方法区）、线程共享区域（堆、方法区）和直接内存

1. 线程私有区域的生命周期和线程相同。随着线程的启动而创建，随线程的结束而销毁。在JVM内，每个线程都有与操作系统的本地线程直接映射，因此这部分内存区域的存在与否和本地线程的启动和销毁相对应。
2. 线程共享区域随着虚拟机的启动而创建，随着虚拟机的关闭而销毁
3. 直接内存也叫做堆外内存。它并不是JVM运行时数据区域的一部分，但在并发编程中被频繁使用到了。JDK的NIO模块提供的基于Channel与Buffer的I/O操作方式就是基于堆外内存实现的。NIO模块通过调用Native函数库直接在操作系统上分配堆外内存，然后使用DirectByteBuffer对象作为这块内存的引用对内存进行操作，Java进程可以通过堆外内存技术避免在Java堆和Native堆中来回复制数据带来的资源占用和性能消耗，因此堆外内存在高并发的情况下被广泛使用（Netty、Flink、HBase、Hadoop都有用到堆外内存）。

2.1.1 Program Counter程序计数器：线程私有，无内存溢出问题

程序计数器（Program Counter Register）是一块较小的内存空间，它可以看作是当前线程所执行的
字节码的行号指示器。在Java虚拟机的概念模型里 ，字节码解释器工作时就是通过改变这个计数器
的值来选取下一条需要执行的字节码指令，它是程序控制流的指示器，分支、循环、跳转、异常处
理、线程恢复等基础功能都需要依赖这个计数器来完成。

程序计数器属于“线程私有”的内存区域，它是唯一没有Out of Memory内存溢出的区域。

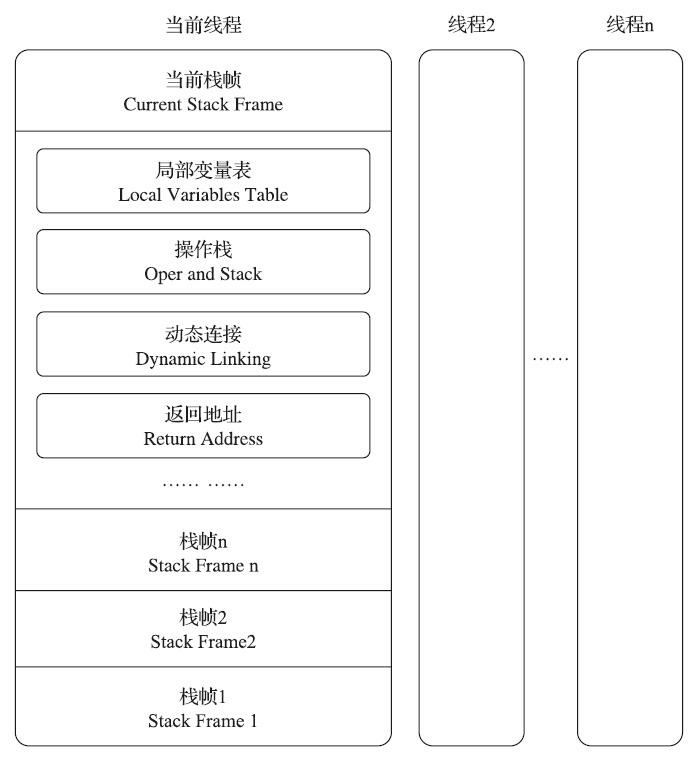

2.1.2 JVM Stack虚拟机栈：线程私有，描述Java方法的执行过程

与程序计数器一样，Java虚拟机栈（Java Virtual Machine Stack）也是线程私有的，它的生命周期
与线程相同。虚拟机栈描述的是Java方法执行的线程内存模型：每个方法被执行的时候，Java虚拟机都
会同步创建一个栈帧 [1] （Stack Frame）用于存储局部变量表、操作数栈、动态连接、方法出口等信
息。每一个方法被调用直至执行完毕的过程，就对应着一个栈帧在虚拟机栈中从入栈到出栈的过程。

2.1.3 Native Methd Area本地方法区：线程私有

本地方法栈（Native Method Stacks）与虚拟机栈所发挥的作用是非常相似的，其区别只是虚拟机
栈为虚拟机执行Java方法（也就是字节码）服务，而本地方法栈则是为虚拟机使用到的本地（Native）
方法服务。

2.1.4 Heap 堆：也叫做运行时数据区，线程共享

对于Java应用程序来说，Java堆（Java Heap）是虚拟机所管理的内存中最大的一块。Java堆是被所
有线程共享的一块内存区域，在虚拟机启动时创建。此内存区域的唯一目的就是存放对象实例，Java
世界里“几乎”所有的对象实例都在这里分配内存。在《Java虚拟机规范》中对Java堆的描述是：“所有
的对象实例以及数组都应当在堆上分配 [1] ”，而这里笔者写的“几乎”是指从实现角度来看，随着Java语
言的发展，现在已经能看到些许迹象表明日后可能出现值类型的支持，即使只考虑现在，由于即时编
译技术的进步，尤其是逃逸分析技术的日渐强大，栈上分配、标量替换 [2] 优化手段已经导致一些微妙
的变化悄然发生，所以说Java对象实例都分配在堆上也渐渐变得不是那么绝对了。

Java堆既可以被实现成固定大小的，也可以是可扩展的，不过当前主流的Java虚拟机都是按照可扩
展来实现的（通过参数-Xmx和-Xms设定）。如果在Java堆中没有内存完成实例分配，并且堆也无法再
扩展时，Java虚拟机将会抛出OutOfMemoryError异常。

2.1.5 Method Area方法区

方法区（Method Area）与Java堆一样，是各个线程共享的内存区域，它用于存储已被虚拟机加载
的类型信息、常量、静态变量、即时编译器编译后的代码缓存等数据。虽然《Java虚拟机规范》中把
方法区描述为堆的一个逻辑部分，但是它却有一个别名叫作“非堆”（Non-Heap），目的是与Java堆区
分开来。

说到方法区，不得不提一下“永久代”这个概念，尤其是在JDK 8以前，许多Java程序员都习惯在
HotSpot虚拟机上开发、部署程序，很多人都更愿意把方法区称呼为“永久代”（Permanent
Generation），或将两者混为一谈。本质上这两者并不是等价的，因为仅仅是当时的HotSpot虚拟机设
计团队选择把收集器的分代设计扩展至方法区，或者说使用永久代来实现方法区而已，这样使得
HotSpot的垃圾收集器能够像管理Java堆一样管理这部分内存，省去专门为方法区编写内存管理代码的
工作。但是对于其他虚拟机实现，譬如BEA JRockit、IBM J9等来说，是不存在永久代的概念的。原则
上如何实现方法区属于虚拟机实现细节，不受《Java虚拟机规范》管束，并不要求统一。

2.1.6 运行时常量池

运行时常量池（Runtime Constant Pool）是方法区的一部分。Class文件中除了有类的版本、字
段、方法、接口等描述信息外，还有一项信息是常量池表（Constant Pool Table），用于存放编译期生
成的各种字面量与符号引用，这部分内容将在类加载后存放到方法区的运行时常量池中。

既然运行时常量池是方法区的一部分，自然受到方法区内存的限制，当常量池无法再申请到内存
时会抛出OutOfMemoryError异常。

2.1.7 直接内存

直接内存（Direct Memory）并不是虚拟机运行时数据区的一部分，也不是《Java虚拟机规范》中
定义的内存区域。但是这部分内存也被频繁地使用，而且也可能导致OutOfMemoryError异常出现。

在JDK 1.4中新加入了NIO（New Input/Output）类，引入了一种基于通道（Channel）与缓冲区
（Buffer）的I/O方式，它可以使用Native函数库直接分配堆外内存，然后通过一个存储在Java堆里面的
DirectByteBuffer对象作为这块内存的引用进行操作。这样能在一些场景中显著提高性能，因为避免了
在Java堆和Native堆中来回复制数据。

显然，本机直接内存的分配不会受到Java堆大小的限制，但是，既然是内存，则肯定还是会受到
本机总内存（包括物理内存、SWAP分区或者分页文件）大小以及处理器寻址空间的限制，一般服务
器管理员配置虚拟机参数时，会根据实际内存去设置-Xmx等参数信息，但经常忽略掉直接内存，使得
各个内存区域总和大于物理内存限制（包括物理的和操作系统级的限制），从而导致动态扩展时出现
OutOfMemoryError异常。

2.2 HotSpot虚拟机对象探秘

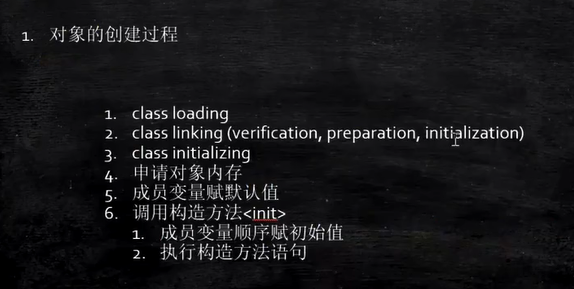

2.2.1 对象的创建

当Java虚拟机遇到一条字节码new指令时，首先将去检查这个指令的参数是否能在常量池中定位到一个类的符号引用，并且检查这个符号引用代表的类是否已被加载、解析和初始化过。如果没有，那必须先执行相应的类加载过程。

在类加载检查通过后，接下来虚拟机将为新生对象分配内存。对象所需内存的大小在类加载完成后便可完全确定为对象分配空间的任务实际上便等同于把一块确定大小的内存块从Java堆中划分出来。假设Java堆中内存是绝对规整的，所有被使用过的内存都被放在一边，空闲的内存被放在另一边，中间放着一个指针作为分界点的指示器，那所分配内存就仅仅是把那个指针向空闲空间方向挪动一段与对象大小相等的距离，这种分配方式称为“指针碰撞”（Bump ThePointer）。但如果Java堆中的内存并不是规整的，已被使用的内存和空闲的内存相互交错在一起，那就没有办法简单地进行指针碰撞了，虚拟机就必须维护一个列表，记录上哪些内存块是可用的，在配的时候从列表中找到一块足够大的空间划分给对象实例，并更新列表上的记录，这种分配方式称为“空闲表”（Free List）。选择哪种分配方式由Java堆是否规整决定，而Java堆是否规整又由所采用的垃圾收集器是否带有空间压缩整理（Compact）的能力决定。因此，当使用Serial、ParNew等带压缩整理过程的收集器时，系统采用的分配算法是指针碰撞，既简单又高效；而当使用CMS这种基于清除（Sweep）算法的收集器时，理论上 就只能采用较为复杂的空闲列表来分配内存。

2.2.2　对象的内存布局

2.2.2.1、对象头

对象头用于存储对象的元数据信息

对象头又可以分为两块内容：第一部分用于存储对象自身的运行时数据，如哈希码（HashCode）、GC分代年龄、锁状态标志、线程持有的锁、偏向线程ID、偏向时间戳等，这部分数据的长度在32位和64位的虚拟机中分别位32bit和64bit，官方称它为 Mark Word。对象头的另一部分是类型指针，指向它的类元数据的指针，用于判断对象属于哪个类的实例，另外，如果对像是一个数组，那在对象头中还必须有一块用于记录数组长度的数据，因为虚拟机可以通过普通Java对象的元数据信息确定Java对象的大小，但是从数组的元数据中却无法确定数组的大小。

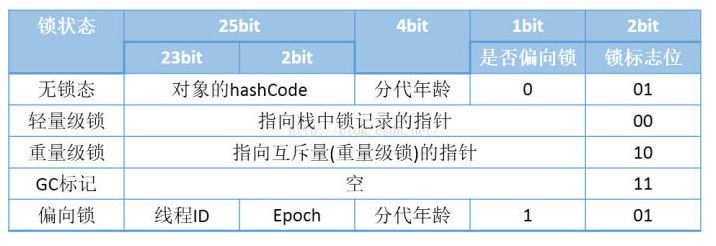

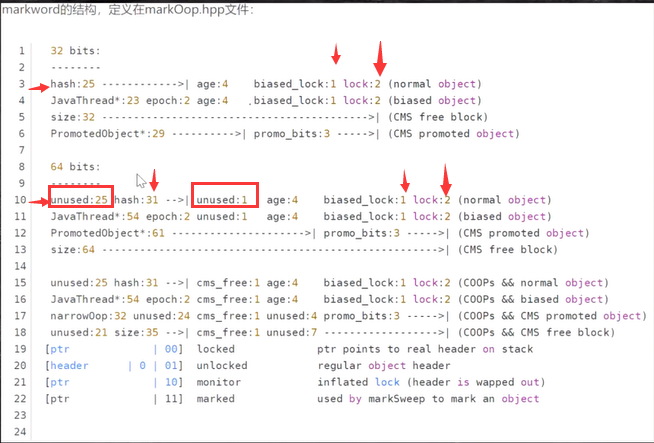

32位机器的mark word

32位与64位的mark word区别

2.2.2.2、实例数据

实例数据部分是对象真正存储的有效信息，也是在程序代码中所定义各种类型的字段内容。无论是从父类继承下来的，还是在子类中定义的，都需要记录下来。父类定义的变量会出现在子类定义的变量的前面。各字段的分配策略为longs/doubles、ints、shorts/chars、bytes/boolean、oops(ordinary object pointers)，相同宽度的字段总是被分配到一起，便于之后取数据。

2.2.2.3、对齐填充

对齐填充并不是必然存在的，也没有特别的含义，它仅仅起着占位符的作用。为什么需要有对齐填充呢？由于hotspot VM的自动内存管理系统要求对象起始地址必须是8字节的整数倍，换句话，就是对象的大小必须是8字节的整数倍。而对象头正好是8字节的倍数。因此，当对象实例数据部分没有对齐时，就需要通过对齐填充来补全。

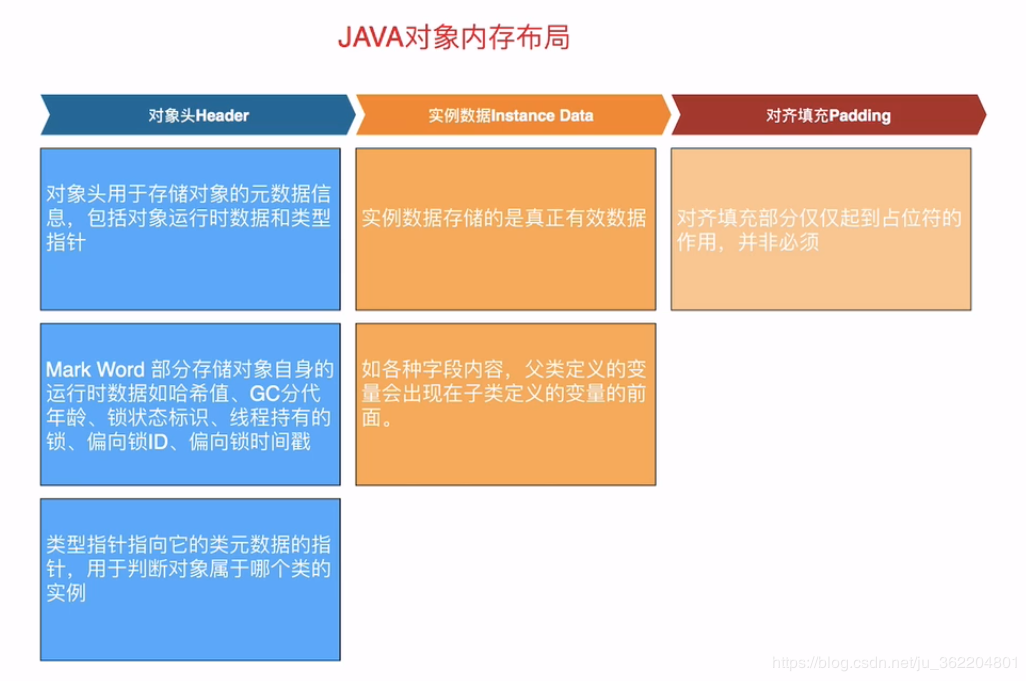

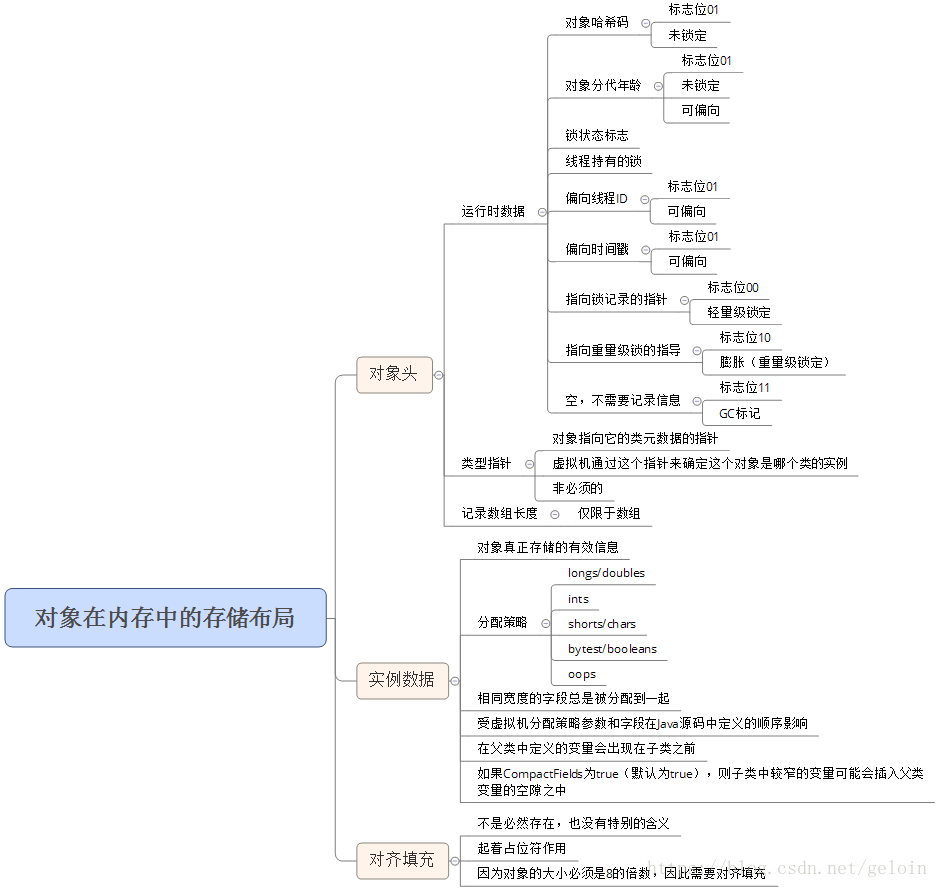

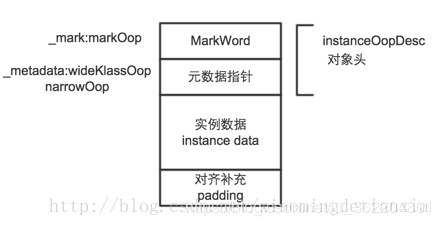

最后再给个图帮助理解记忆

2.2.3 对象大小（64位机）

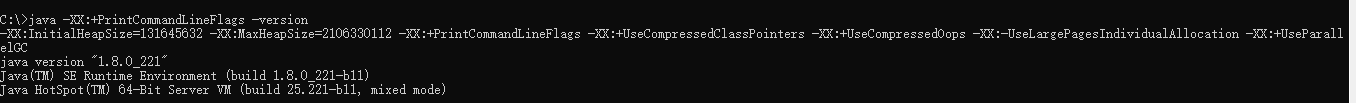

2.2.3.1 观察虚拟机配置

java -XX:+PrintCommandLineFlags -version

2.2.3.2 普通对象

1. 对象头：markword 8
2. ClassPointer指针：-XX:+UseCompressedClassPointers 为4字节 不开启为8字节
3. 实例数据
   1. 引用类型：-XX:+UseCompressedOops 为4字节 不开启为8字节 Oops Ordinary Object Pointers
4. Padding对齐，8的倍数

###2.3.3.3 数组对象

1. 对象头：markword 8
2. ClassPointer指针同上
3. 数组长度：4字节
4. 数组数据
5. 对齐 8的倍数

2.2.3.4 实验

1. 新建项目ObjectSize （1.8）

2. 创建文件ObjectSizeAgent



   package com.zhou.jvm.objectsize;import java.lang.instrument.Instrumentation;/*** @author zhouyanxiang* @create 2020-08-2020/8/5-17:53*/
   public class ObjectSizeAgent {private static Instrumentation instrumentation;public static void premain(String agentArgs, Instrumentation inst){instrumentation = inst;}public static long sizeOf(Object o){return instrumentation.getObjectSize(o);}
   }


3. src目录下创建META-INF/MANIFEST.MF

   Manifest-Version: 1.0
   Created-By: mashibing.com
   Premain-Class: com.mashibing.jvm.agent.ObjectSizeAgent


   注意Premain-Class这行必须是新的一行（回车 + 换行），确认idea不能有任何错误提示

4. 打包jar文件

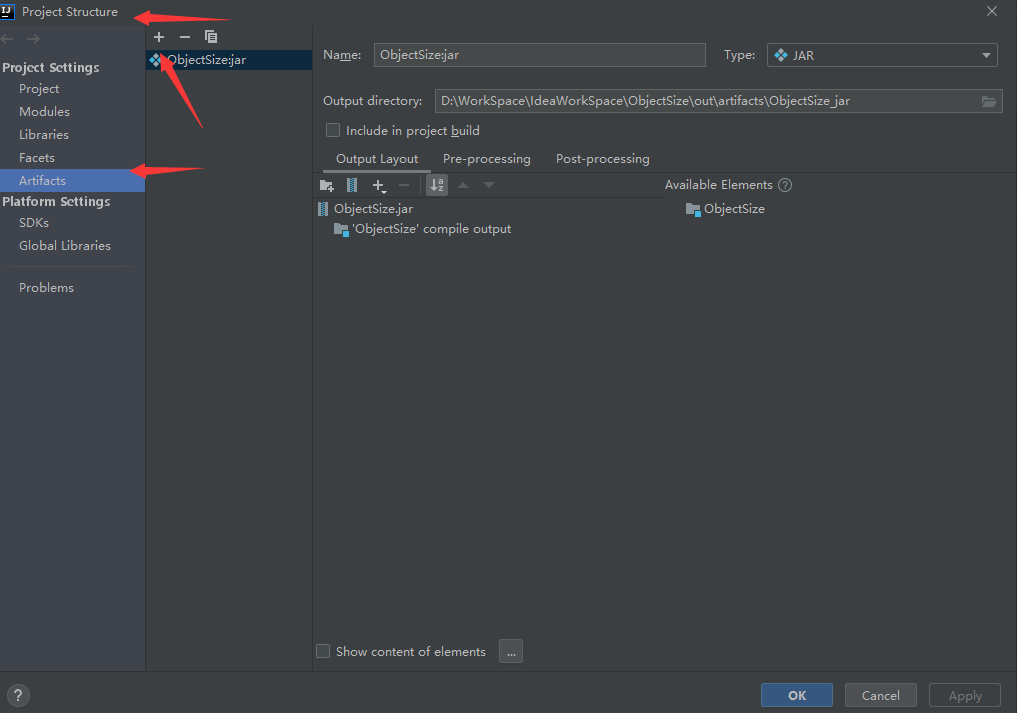

   选择Project Structure,然后点击Artifacts，点击+号



5. 在需要使用该Agent Jar的项目中引入该Jar包 project structure - project settings - library 添加该jar包

6. 运行时需要该Agent Jar的类，加入参数：

   1

   -javaagent:C:\work\ijprojects\ObjectSize\out\artifacts\ObjectSize_jar\ObjectSize.jar

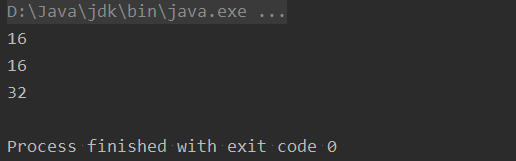

7. 如何使用该类：

   package com.mashibing.jvm.c3_jmm;import com.mashibing.jvm.agent.ObjectSizeAgent;public class T03_SizeOfAnObject {public static void main(String[] args) {System.out.println(ObjectSizeAgent.sizeOf(new Object()));System.out.println(ObjectSizeAgent.sizeOf(new int[] {}));System.out.println(ObjectSizeAgent.sizeOf(new P()));}//一个Object占多少个字节// -XX:+UseCompressedClassPointers -XX:+UseCompressedOops// Oops = ordinary object pointersprivate static class P {//8 _markword//4 _class pointerint id;         //4String name;    //4int age;        //4byte b1;        //1byte b2;        //1Object o;       //4byte b3;        //1}
   }




2.3 对象的访问定位

创建对象自然是为了后续使用该对象，我们的Java程序会通过栈上的reference数据来操作堆上的具
体对象。由于reference类型在《Java虚拟机规范》里面只规定了它是一个指向对象的引用，并没有定义
这个引用应该通过什么方式去定位、访问到堆中对象的具体位置，所以对象访问方式也是由虚拟机实
现而定的，主流的访问方式主要有使用句柄和直接指针两种：

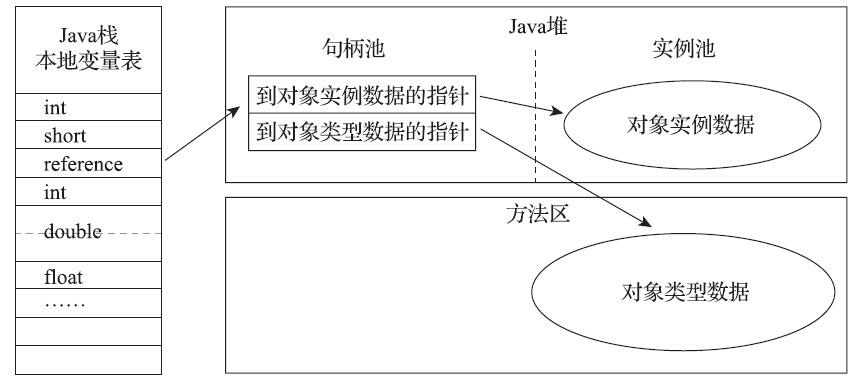

如果使用句柄访问的话，Java堆中将可能会划分出一块内存来作为句柄池，reference中存储的就
是对象的句柄地址，而句柄中包含了对象实例数据与类型数据各自具体的地址信息，其结构如图2-2所
示。
· 如果使用直接指针访问的话，Java堆中对象的内存布局就必须考虑如何放置访问类型数据的相关
信息，reference中存储的直接就是对象地址，如果只是访问对象本身的话，就不需要多一次间接访问
的开销，如图2-3所示。
这两种对象访问方式各有优势，使用句柄来访问的最大好处就是reference中存储的是稳定句柄地
址，在对象被移动（垃圾收集时移动对象是非常普遍的行为）时只会改变句柄中的实例数据指针，而
reference本身不需要被修改。

三、 垃圾收集器与内存分配策略

3.1 如何判断对象是否还“存活”

3.1.1 引用计数法

判断对象是否存活的算法是这样的：在对象中添加一个引用计数器，每当有一个地方引用它时，计数器值就加一；当引用失效时，计数器值就减一；任何时刻计数器为零的对象就是不可能再被使用的。

客观地说，引用计数算法（Reference Counting）虽然占用了一些额外的内存空间来进行计数，但它的原理简单，判定效率也很高，在大多数情况下它都是一个不错的算法。也有一些比较著名的应用案例，例如微软COM（Component Object Model）技术、使用ActionScript 3的FlashPlayer、Python语言以及在游戏脚本领域得到许多应用的Squirrel中都使用了引用计数算法进行内存管理。但是，在Java领域，至少主流的Java虚拟机里面都没有选用引用计数算法来管理内存，主要原因是，这个看似简单的算法有很多例外情况要考虑，必须要配合大量额外处理才能保证正确地工作，譬如单纯的引用计数就很难解决对象之间相互循环引用的问题。

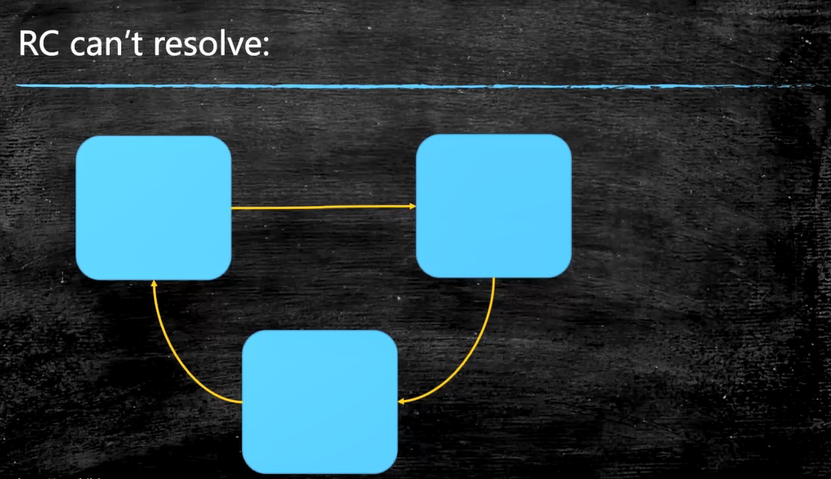

它们因为互相引用着对方，导致它们的引用计数都不为零，引用计数算法也就无法回收它们。

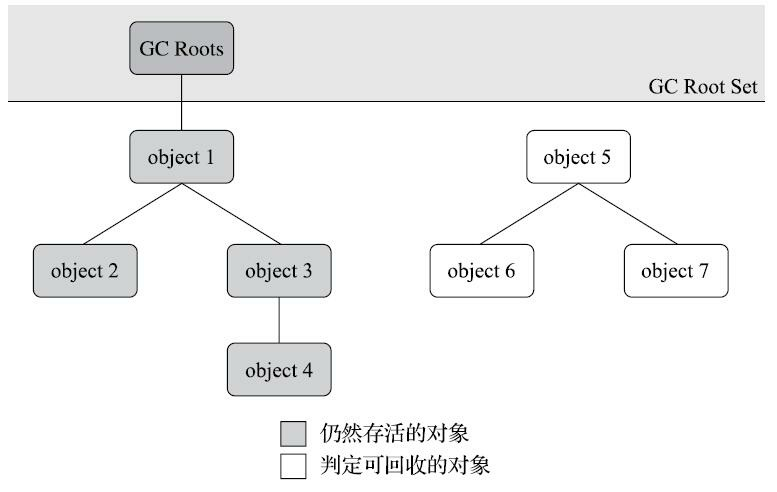

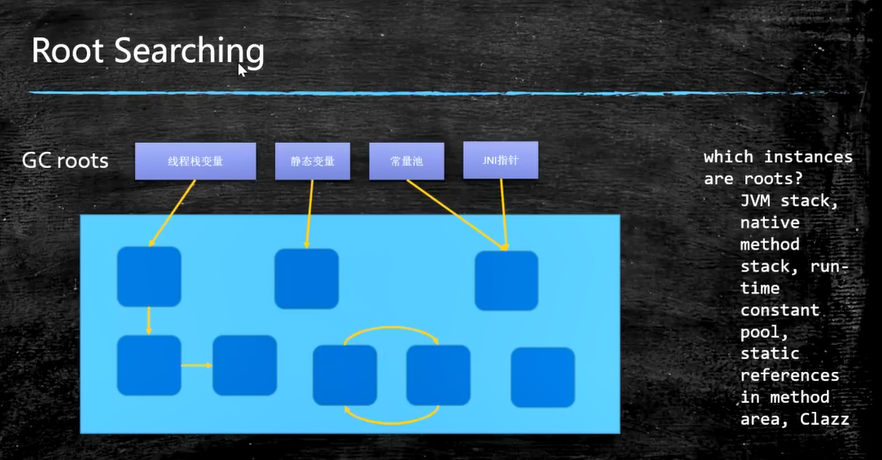

3.1.2 根可达算法（可达性分析算法）

当前主流的商用程序语言（Java、C#，上溯至前面提到的古老的Lisp）的内存管理子系统，都是通过可达性分析（Reachability Analysis）算法来判定对象是否存活的。这个算法的基本思路就是通过一系列称为“GC Roots”的根对象作为起始节点集，从这些节点开始，根据引用关系向下搜索，搜索过程所走过的路径称为“引用链”（Reference Chain），如果某个对象到GC Roots间没有任何引用链相连，或者用图论的话来说就是从GC Roots到这个对象不可达时，则证明此对象是不可能再被使用的。

在Java技术体系里面，固定可作为GC Roots的对象包括以下几种：

• 在虚拟机栈（栈帧中的本地变量表）中引用的对象，譬如各个线程被调用的方法堆栈中使用到的
  参数、局部变量、临时变量等。
• 在方法区中类静态属性引用的对象，譬如Java类的引用类型静态变量。
• 在方法区中常量引用的对象，譬如字符串常量池（String Table）里的引用。
• 在本地方法栈中JNI（即通常所说的Native方法）引用的对象。
• Java虚拟机内部的引用，如基本数据类型对应的Class对象，一些常驻的异常对象（比如
  NullPointExcepiton、OutOfMemoryError）等，还有系统类加载器。
• 所有被同步锁（synchronized关键字）持有的对象。
• 反映Java虚拟机内部情况的JMXBean、JVMTI中注册的回调、本地代码缓存等。

3.2 再谈引用

无论是通过引用计数算法判断对象的引用数量，还是通过可达性分析算法判断对象是否引用链可达，判定对象是否存活都和“引用”离不开关系。在JDK 1.2版之前，Java里面的引用是很传统的定义：如果reference类型的数据中存储的数值代表的是另外一块内存的起始地址，就称该reference数据是代表某块内存、某个对象的引用。这种定义并没有什么不对，只是现在看来有些过于狭隘了，一个对象在这种定义下只有“被引用”或者“未被引用”两种状态，对于描述一些“食之无味，弃之可惜”的对象就显得无能为力。譬如我们希望能描述一类对象：当内存空间还足够时，能保留在内存之中，如果内存空间在进行垃圾收集后仍然非常紧张，那就可以抛弃这些对象——很多系统的缓存功能都符合这样的应用场景。

在JDK 1.2版之后，Java对引用的概念进行了扩充，将引用分为强引用（Strongly Re-ference）、软引用（Soft Reference）、弱引用（Weak Reference）和虚引用（Phantom Reference）4种，这4种引用强
度依次逐渐减弱。

• 强引用是最传统的“引用”的定义，是指在程序代码之中普遍存在的引用赋值，即类似“Object obj=new Object()”这种引用关系。无论任何情况下，只要强引用关系还存在，垃圾收集器就永远不会回收掉被引用的对象。
• 软引用是用来描述一些还有用，但非必须的对象。只被软引用关联着的对象，在系统将要发生内存溢出异常前，会把这些对象列进回收范围之中进行第二次回收，如果这次回收还没有足够的内存，才会抛出内存溢出异常。在JDK 1.2版之后提供了SoftReference类来实现软引用。
• 弱引用也是用来描述那些非必须对象，但是它的强度比软引用更弱一些，被弱引用关联的对象只能生存到下一次垃圾收集发生为止。当垃圾收集器开始工作，无论当前内存是否足够，都会回收掉只被弱引用关联的对象。在JDK 1.2版之后提供了WeakReference类来实现弱引用。
• 虚引用也称为“幽灵引用”或者“幻影引用”，它是最弱的一种引用关系。一个对象是否有虚引用的存在，完全不会对其生存时间构成影响，也无法通过虚引用来取得一个对象实例。为一个对象设置虚引用关联的唯一目的只是为了能在这个对象被收集器回收时收到一个系统通知。在JDK 1.2版之后提供了PhantomReference类来实现虚引用。

3.3 对象生存还是死亡？

即使在可达性分析算法中判定为不可达的对象，也不是“非死不可”的，这时候它们暂时还处于“缓刑”阶段，要真正宣告一个对象死亡，至少要经历两次标记过程：如果对象在进行可达性分析后发现没有与GC Roots相连接的引用链，那它将会被第一次标记，随后进行一次筛选，筛选的条件是此对象是否有必要执行finalize()方法。假如对象没有覆盖finalize()方法，或者finalize()方法已经被虚拟机调用过，那么虚拟机将这两种情况都视为“没有必要执行”。

如果这个对象被判定为确有必要执行finalize()方法，那么该对象将会被放置在一个名为F-Queue的队列之中，并在稍后由一条由虚拟机自动建立的、低调度优先级的Finalizer线程去执行它们的finalize()方法。这里所说的“执行”是指虚拟机会触发这个方法开始运行，但并不承诺一定会等待它运行结束。这样做的原因是，如果某个对象的finalize()方法执行缓慢，或者更极端地发生了死循环，将很可能导致F-Queue队列中的其他对象永久处于等待，甚至导致整个内存回收子系统的崩溃。finalize()方法是对象逃脱死亡命运的最后一次机会，稍后收集器将对F-Queue中的对象进行第二次小规模的标记，如果对象要在finalize()中成功拯救自己——只要重新与引用链上的任何一个对象建立关联即可，譬如把自己（this关键字）赋值给某个类变量或者对象的成员变量，那在第二次标记时它将被移出“即将回收”的集合；如果对象这时候还没有逃脱，那基本上它就真的要被回收了。

3.4 垃圾收集算法

3.4.1 标记清除算法(mark sweep)-位置不连续 产生碎片 效率偏低（两遍扫描）适合多数对象存活的情景老年代

最早出现也是最基础的垃圾收集算法是“标记-清除”（Mark-Sweep）算法，在1960年由Lisp之父John McCarthy所提出。如它的名字一样，算法分为“标记”和“清除”两个阶段：首先标记出所有需要回收的对象，在标记完成后，统一回收掉所有被标记的对象，也可以反过来，标记存活的对象，统一回收所有未被标记的对象。标记过程就是对象是否属于垃圾的判定过程，这在前一节讲述垃圾对象标记判定算法时其实已经介绍过了。

之所以说它是最基础的收集算法，是因为后续的收集算法大多都是以标记-清除算法为基础，对其缺点进行改进而得到的。它的主要缺点有两个：第一个是执行效率不稳定，如果Java堆中包含大量对象，而且其中大部分是需要被回收的，这时必须进行大量标记和清除的动作，导致标记和清除两个过程的执行效率都随对象数量增长而降低；第二个是内存空间的碎片化问题，标记、清除之后会产生大量不连续的内存碎片，空间碎片太多可能会导致当以后在程序运行过程中需要分配较大对象时无法找到足够的连续内存而不得不提前触发另一次垃圾收集动作。标记-清除算法的执行过程如图3-2所示。

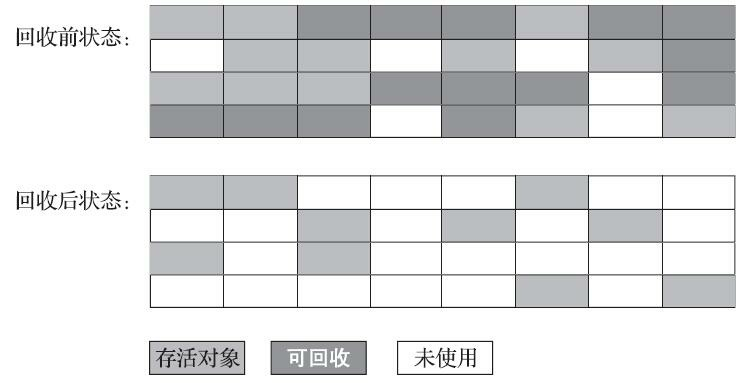

图3-2　“标记-清除”算法示意图

3.4.2 标记-复制（coping）算法- 没有碎片，浪费空间 不适用于存活对象较多的场合 （老年代），比较适合年轻代。

标记-复制算法常被简称为复制算法。为了解决标记-清除算法面对大量可回收对象时执行效率低的问题，1969年Fenichel提出了一种称为“半区复制”（Semispace Copying）的垃圾收集算法，它将可用内存按容量划分为大小相等的两块，每次只使用其中的一块。当这一块的内存用完了，就将还存活着的对象复制到另外一块上面，然后再把已使用过的内存空间一次清理掉。如果内存中多数对象都是存活的，这种算法将会产生大量的内存间复制的开销，但对于多数对象都是可回收的情况，算法需要复制的就是占少数的存活对象，而且每次都是针对整个半区进行内存回收，分配内存时也就不用考虑有空间碎片的复杂情况，只要移动堆顶指针，按顺序分配即可。这样实现简单，运行高效，不过其缺陷也显而易见，这种复制回收算法的代价是将可用内存缩小为了原来的一半，空间浪费未免太多了一点。标记-复制算法的执行过程如图3-3所示。

图3-3　标记-复制算法示意图

HotSpot虚拟机默认Eden和Survivor的大小比例是8∶1，也即每次新生代中可用内存空间为整个新生代容量的90%（Eden的80%加上一个Survivor的10%），只有一个Survivor空间，即10%的新生代是会被“浪费”的。当然，98%的对象可被回收仅仅是“普通场景”下测得的数据，任何人都没有办法百分百保证每次回收都只有不多于10%的对象存活，因此Appel式回收还有一个充当罕见情况的“逃生门”的安全设计，当Survivor空间不足以容纳一次Minor GC之后存活的对象时，就需要依赖其他内存区域（实际上大多就是老年代）进行分配担保（Handle Promotion）。

3.4.3 标记压缩(mark compact) - 没有碎片，效率偏低（两遍扫描，指针需要调整）使用在大部分对象都是存活对象，如老年代

标记-复制算法在对象存活率较高时就要进行较多的复制操作，效率将会降低。更关键的是，如果不想浪费50%的空间，就需要有额外的空间进行分配担保，以应对被使用的内存中所有对象都100%存活的极端情况，所以在老年代一般不能直接选用这种算法。针对老年代对象的存亡特征，1974年Edward Lueders提出了另外一种有针对性的“标记-整理”（Mark-Compact）算法，其中的标记过程仍然与“标记-清除”算法一样，但后续步骤不是直接对可回收对象进行清理，而是让所有存活的对象都向内存空间一端移动，然后直接清理掉边界以外的内存，“标记-整理”算法的示意图如图3-4所示。

标记-清除算法与标记-整理算法的本质差异在于前者是一种非移动式的回收算法，而后者是移动式的。是否移动回收后的存活对象是一项优缺点并存的风险决策：

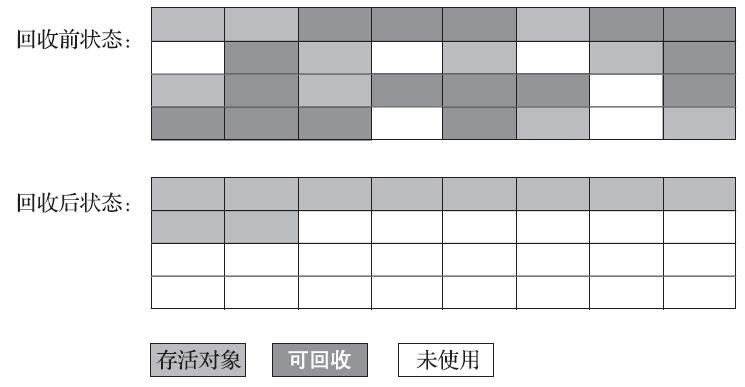

图3-4　“标记-整理”算法示意图

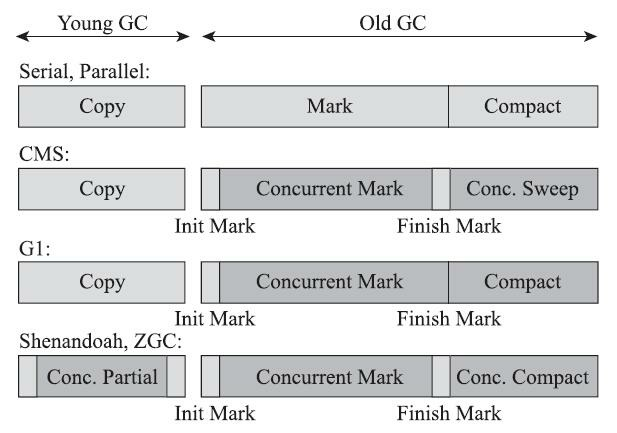

3.5 经典垃圾收集器

1. 垃圾收集器跟内存大小的关系

   1. Serial 几十兆
   2. PS 上百兆 - 几个G
   3. CMS - 20G
   4. G1 - 上百G
   5. ZGC - 4T - 16T（JDK13）

   1.8默认的垃圾回收：PS + ParallelOld

• 并行（Parallel）：并行描述的是多条垃圾收集器线程之间的关系，说明同一时间有多条这样的线
  程在协同工作，通常默认此时用户线程是处于等待状态。
• 并发（Concurrent）：并发描述的是垃圾收集器线程与用户线程之间的关系，说明同一时间垃圾收集器线程与用户线程都在运行。由于用户线程并未被冻结，所以程序仍然能响应服务请求，但由于垃圾收集器线程占用了一部分系统资源，此时应用程序的处理的吞吐量将受到一定影响。

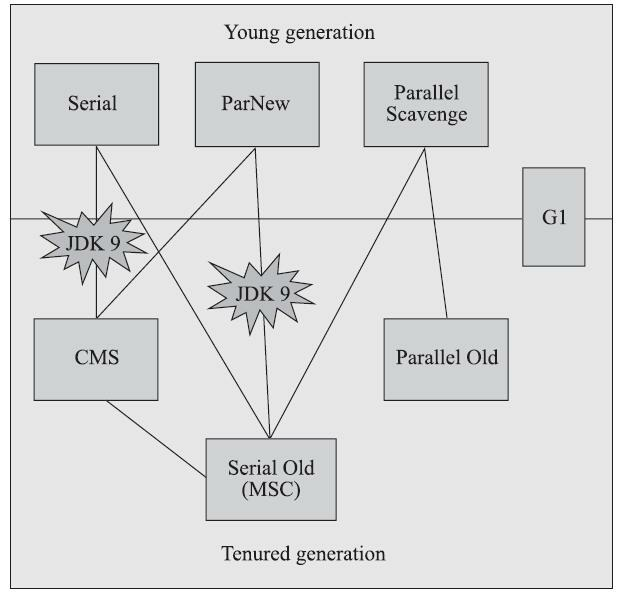

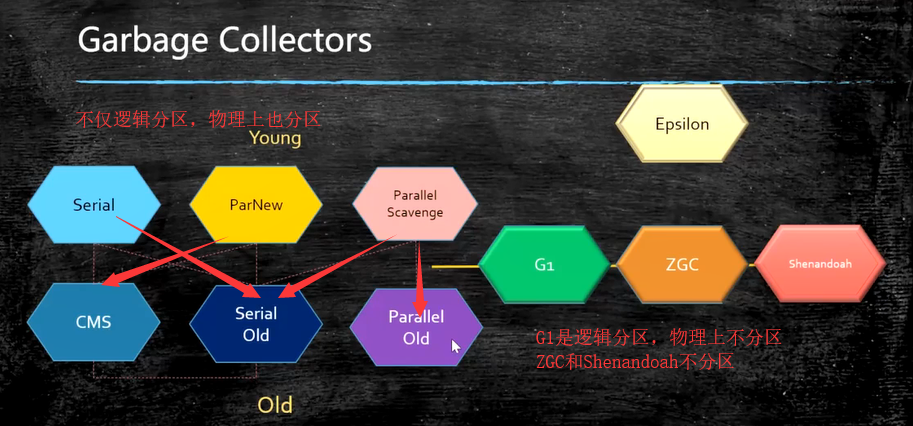

图3-6　HotSpot虚拟机的垃圾收集器

图3-6展示了七种作用于不同分代的收集器，如果两个收集器之间存在连线，就说明它们可以搭配
使用 ，图中收集器所处的区域，则表示它是属于新生代收集器抑或是老年代收集器。这个关系不是一成不变的，由于维护和兼容性测试的成本，在JDK 8时将Serial+CMS、ParNew+Serial Old这两个组合声明为废弃（JEP 173），并在JDK 9中完全取消了这些组合的支持

3.5.1 Serial收集器

Serial收集器是最基础、历史最悠久的收集器，曾经（在JDK 1.3.1之前）是HotSpot虚拟机新生代收集器的唯一选择。大家只看名字就能够猜到，这个收集器是一个**单线程工作的收集器**，但它的“单线程”的意义并不仅仅是说明它只会使用一个处理器或一条收集线程去完成垃圾收集工作，更重要的是强调在它进行垃圾收集时，必须暂停其他所有工作线程，直到它收集结束。“Stop The World”这个词语也许听起来很酷，但这项工作是由虚拟机在后台自动发起和自动完成的，在用户不可知、不可控的情况下把用户的正常工作的线程全部停掉，这对很多应用来说都是不能接受的。不妨试想一下，要是你的电脑每运行一个小时就会暂停响应五分钟，你会有什么样的心情？图3-7示意了Serial/Serial Old收集器的运行过程。

对于“Stop The World”带给用户的恶劣体验，早期HotSpot虚拟机的设计者们表示完全理解，但也同时表示非常委屈：“你妈妈在给你打扫房间的时候，肯定也会让你老老实实地在椅子上或者房间外待着，如果她一边打扫，你一边乱扔纸屑，这房间还能打扫完？”这确实是一个合情合理的矛盾，虽然垃圾收集这项工作听起来和打扫房间属于一个工种，但实际上肯定还要比打扫房间复杂得多！

从JDK 1.3开始，一直到现在最新的JDK 13，HotSpot虚拟机开发团队为消除或者降低用户线程因垃圾收集而导致停顿的努力一直持续进行着，从Serial收集器到Parallel收集器，再到Concurrent MarkSweep（CMS）和Garbage First（G1）收集器，最终至现在垃圾收集器的最前沿成果Shenandoah和ZGC等，我们看到了一个个来越构思精巧，越来越优秀，也越来越复杂的垃圾收集器不断涌现，用户线的停顿时间在持续缩短，但是仍然没有办法彻底消除（这里不去讨论RTSJ中的收集器），探索更优秀垃圾收集器的工作仍在继续。

迄今为止，它依然是HotSpot虚拟机运行在客户端模式下的默认新生代收集器，有着优于其他收集器的地方，那就是简单而高效（与其他收集器的单线程相比），对于内存资源受限的环境，它是所有收集器里额外内存消耗（Memory Footprint） [1] 最小的；对于单核处理器或处理器核心数较少的环境来说，Serial收集器由于没有线程交互的开销，专心做垃圾收集自然可以获得最高的单线程收集效率。在用户桌面的应用场景以及近年来流行的部分微服务应用中，分配给虚拟机管理的内存一般来说并不会特别大，收集几十兆甚至一两百兆的新生代（仅仅是指新生代使用的内存，桌面应用甚少超过这个容量），垃圾收集的停顿时间完全可以控制在十几、几十毫秒，最多一
百多毫秒以内，只要不是频繁发生收集，这点停顿时间对许多用户来说是完全可以接受的。所以，Serial收集器对于运行在客户端模式下的虚拟机来说是一个很好的选择。

3.5.2 ParNew收集器

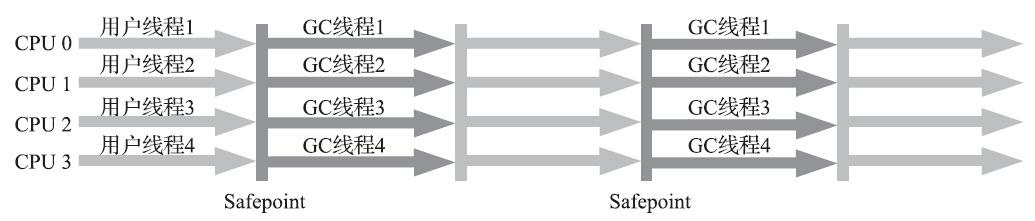

ParNew收集器实质上**是Serial收集器的多线程并行版本**，除了同时使用多条线程进行垃圾收集之外，其余的行为包括Serial收集器可用的所有控制参数（例如：-XX：SurvivorRatio、-XX：
PretenureSizeThreshold、-XX：HandlePromotionFailure等）、收集算法、Stop The World、对象分配规则、回收策略等都与Serial收集器完全一致，在实现上这两种收集器也共用了相当多的代码。ParNew收集器的工作过程如图3-8所示。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-9cMsSgeR-1597113521109)(D:/Software_IT/Typora/Typora/upload/image-20200809192613329.png)]

3.5.3 Parallel Scavenge收集器

Parallel Scavenge收集器也是一款新生代收集器，它同样**是基于标记-复制算法实现的收集器，也是能够并行收集的多线程收集器**……Parallel Scavenge的诸多特性从表面上看和ParNew非常相似，那它有什么特别之处呢？
Parallel Scavenge收集器的特点是它的关注点与其他收集器不同，CMS等收集器的关注点是尽可能地缩短垃圾收集时用户线程的停顿时间，而Parallel Scavenge收集器的目标则是达到一个可控制的吞吐量（Throughput）。所谓吞吐量就是处理器用于运行用户代码的时间与处理器总消耗时间的比值，即：

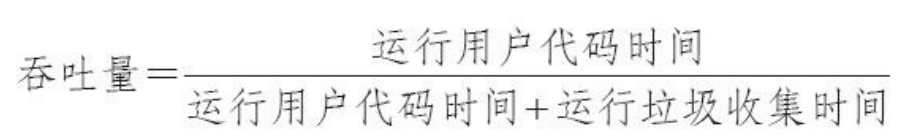

如果虚拟机完成某个任务，用户代码加上垃圾收集总共耗费了100分钟，其中垃圾收集花掉1分钟，那吞吐量就是99%。停顿时间越短就越适合需要与用户交互或需要保证服务响应质量的程序，良好的响应速度能提升用户体验；而高吞吐量则可以最高效率地利用处理器资源，尽快完成程序的运算任务，主要适合在后台运算而不需要太多交互的分析任务。

Parallel Scavenge收集器提供了两个参数用于精确控制吞吐量，分别是控制最大垃圾收集停顿时间的-XX：MaxGCPauseMillis参数以及直接设置吞吐量大小的-XX：GCTimeRatio参数。

-XX：MaxGCPauseMillis参数允许的值是一个大于0的毫秒数，收集器将尽力保证内存回收花费的时间不超过用户设定值。不过大家不要异想天开地认为如果把这个参数的值设置得更小一点就能使得系统的垃圾收集速度变得更快，垃圾收集停顿时间缩短是以牺牲吞吐量和新生代空间为代价换取的：系统把新生代调得小一些，收集300MB新生代肯定比收集500MB快，但这也直接导致垃圾收集发生得更频繁，原来10秒收集一次、每次停顿100毫秒，现在变成5秒收集一次、每次停顿70毫秒。停顿时间的确在下降，但吞吐量也降下来了。

-XX：GCTimeRatio参数的值则应当是一个大于0小于100的整数，也就是垃圾收集时间占总时间的比率，相当于吞吐量的倒数。譬如把此参数设置为19，那允许的最大垃圾收集时间就占总时间的5%（即1/(1+19)），默认值为99，即允许最大1%（即1/(1+99)）的垃圾收集时间。

由于与吞吐量关系密切，Parallel Scavenge收集器也经常被称作“吞吐量优先收集器”。除上述两个参数之外，Parallel Scavenge收集器还有一个参数-XX：+UseAdaptiveSizePolicy值得我们关注。这是一个开关参数，当这个参数被激活之后，就不需要人工指定新生代的大小（-Xmn）、Eden与Survivor区的比例（-XX：SurvivorRatio）、晋升老年代对象大小（-XX：PretenureSizeThreshold）等细节参数了，虚拟机会根据当前系统的运行情况收集性能监控信息，动态调整这些参数以提供最合适的停顿时间或者最大的吞吐量。这种调节方式称为垃圾收集的自适应的调节策略（GC Ergonomics） 。

3.5.4 Serial Old收集器

Serial Old是Serial收集器的老年代版本，它同样是一个**单线程收集器**，使用标记-整理算法。这个收集器的主要意义也是供客户端模式下的HotSpot虚拟机使用。如果在服务端模式下，它也可能有两种用途：一种是在JDK 5以及之前的版本中与Parallel Scavenge收集器搭配使用 [1] ，另外一种就是作为CMS收集器发生失败时的后备预案，在并发收集发生Concurrent Mode Failure时使用。Serial Old收集器的工作过程如图3-9所示。

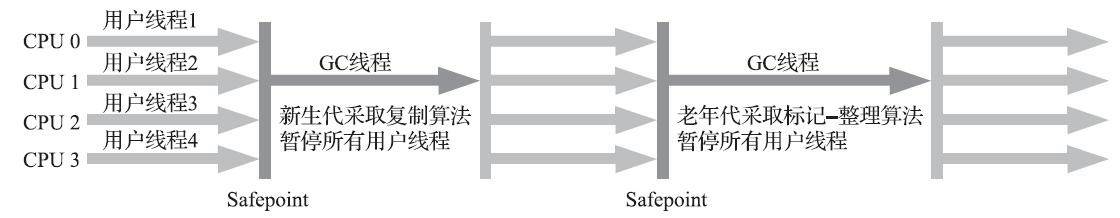

图3-9　Serial/Serial Old收集器运行示意图

3.5.5 Parallel Old收集器

Parallel Old是Parallel Scavenge收集器的老年代版本，支持多线程并发收集，基于标记-整理算法实现。这个收集器是直到JDK 6时才开始提供的，在此之前，新生代的Parallel Scavenge收集器一直处于相当尴尬的状态，原因是如果新生代选择了Parallel Scavenge收集器，老年代除了Serial Old（PS MarkSweep）收集器以外别无选择，其他表现良好的老年代收集器，如CMS无法与它配合工作。由于老年代Serial Old收集器在服务端应用性能上的“拖累”，使用Parallel Scavenge收集器也未必能在整体上获得吞吐量最大化的效果。同样，由于单线程的老年代收集中无法充分利用服务器多处理器的并行处理能力，在老年代内存空间很大而且硬件规格比较高级的运行环境中，这种组合的总吞吐量甚至不一定比ParNew加CMS的组合来得优秀。直到Parallel Old收集器出现后，“吞吐量优先”收集器终于有了比较名副其实的搭配组合，在注重吞吐量或者处理器资源较为稀缺的场合，都可以优先考虑Parallel Scavenge加Parallel Old收集器这个组合。Parallel Old收集器的工作过程如图3-10所示。

图3-10　Parallel Scavenge/Parallel Old收集器运行示意图

3.5.6 CMS收集器 算法：三色标记 + Incremental Update

CMS（Concurrent Mark Sweep）收集器是一种以获取最短回收停顿时间为目标的收集器。目前很大一部分的Java应用集中在互联网网站或者基于浏览器的B/S系统的服务端上，这类应用通常都会较为关注服务的响应速度，希望系统停顿时间尽可能短，以给用户带来良好的交互体验。CMS收集器就非常符合这类应用的需求。从名字（包含“Mark Sweep”）上就可以看出CMS收集器是基于标记-清除算法实现的，它的运作过程相对于前面几种收集器来说要更复杂一些，整个过程分为四个步骤，包括：

1）初始标记（CMS initial mark）
2）并发标记（CMS concurrent mark）
3）重新标记（CMS remark）
4）并发清除（CMS concurrent sweep）

其中**初始标记、重新标记这两个步骤仍然需要“Stop The World”**。初始标记仅仅只是标记一下GC Roots能直接关联到的对象，速度很快；并发标记阶段就是从GC Roots的直接关联对象开始遍历整个对象图的过程，这个过程耗时较长但是不需要停顿用户线程，可以与垃圾收集线程一起并发运行；而重新标记阶段则是为了修正并发标记期间，因用户程序继续运作而导致标记产生变动的那一部分对象的标记记录，这个阶段的停顿时间通常会比初始标记阶段稍长一些，但也远比并发标记阶段的时间短；最后是并发清除阶段，清理删除掉标记阶段判断的已经死亡的对象，由于不需要移动存活对象，所以这个阶段也是可以与用户线程同时并发的。由于在整个过程中耗时最长的并发标记和并发清除阶段中，垃圾收集器线程都可以与用户线程一起工作，所以从总体上来说，CMS收集器的内存回收过程是与用户线程一起并发执行的。通过图3-11可以比较清楚地看到CMS收集器的运作步骤中并发和需要停顿的阶段。

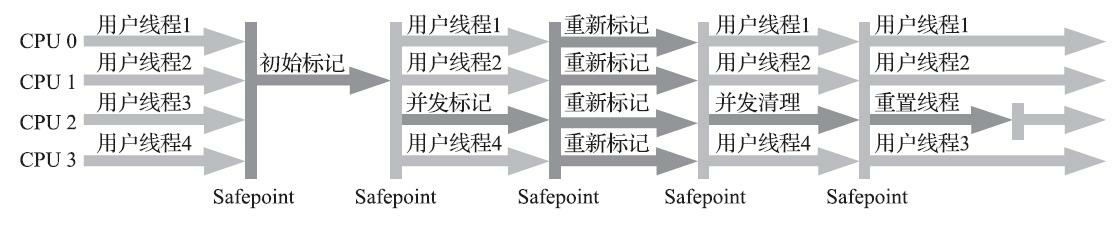

图3-11　Concurrent Mark Sweep收集器运行示意图

CMS是一款优秀的收集器，它最主要的优点在名字上已经体现出来：并发收集、低停顿，一些官
方公开文档里面也称之为“并发低停顿收集器”（Concurrent Low Pause Collector）。CMS收集器是
HotSpot虚拟机追求低停顿的第一次成功尝试，但是它还远达不到完美的程度，至少有以下三个明显的
缺点：

• 首先，CMS收集器对处理器资源非常敏感。
• 然后，由于CMS收集器无法处理“浮动垃圾”（Floating Garbage），有可能出现“Con-current Mode
  Failure”失败进而导致另一次完全“Stop The World”的Full GC的产生。

在CMS的并发标记和并发清理阶段，用户线程是还在继续运行的，程序在运行自然就还会伴随有新的垃圾对象不断产生，但这一部分垃圾对象是出现在标记过程结束以后，CMS无法在当次收集中处理掉它们，只好留待下一次垃圾收集时再清理掉。这一部分垃圾就称为“浮动垃圾”。

同样也是由于在垃圾收集阶段用户线程还需要持续运行，那就还需要预留足够内存空间提供给用户线程使用，因此CMS收集器不能像其他收集器那样等待到老年代几乎完全被填满了再进行收集，必须预留一部分空间供并发收集时的程序运作使用。在JDK5的默认设置下，CMS收集器当老年代使用了68%的空间后就会被激活，这是一个偏保守的设置，如果在实际应用中老年代增长并不是太快，可以适当调高参数-XX：CMSInitiatingOccu-pancyFraction的值来提高CMS的触发百分比，降低内存回收频率，获取更好的性能。到了JDK 6时，CMS收集器的启动阈值就已经默认提升至92%。但这又会更容易面临另一种风险：要是CMS运行期间预留的内存无法满足程序分配新对象的需要，就会出现一次“并发失败”（Concurrent Mode Failure），这时候虚拟机将不得不启动后备预案：冻结用户线程的执行，临时启用Serial Old收集器来重新进行老年代的垃圾收集，但这样停顿时间就很长了。所以参数-XX：CMSInitiatingOccupancyFraction设置得太高将会很容易导致大量的并发失败产生，性能反而降低，用户应在生产环境中根据实际应用情况来权衡设置。

• 还有最后一个缺点，CMS是一款基于“标记-清除”算法实现的收集器,就可能想到这意味着收集结束时会有大量空间碎片产生。

3.5.7 Garbage First收集器 算法：三色标记 + SATB

Garbage First（简称G1）收集器是垃圾收集器技术发展历史上的里程碑式的成果，它开创了收集器面向局部收集的设计思路和基于Region的内存布局形式。**G1是一款主要面向服务端应用的垃圾收集器。**早在JDK 7刚刚确立项目目标、Oracle公司制定的JDK 7 RoadMap里面，G1收集器就被视作JDK 7中HotSpot虚拟机的一项重要进化特征。从JDK6 Update 14开始就有Early Access版本的G1收集器供开发人员实验和试用，但由此开始G1收集器的“实验状态”（Experimental）持续了数年时间，直至JDK 7 Update 4，Oracle才认为它达到足够成熟的商用程度，移除了“Experimental”的标识；到了JDK 8 Update 40的时候，G1提供并发的类卸载的支持，补全了其计划功能的最后一块拼图。这个版本以后的G1收集器才被Oracle官方称为“全功能的垃圾收集器”（Fully-Featured Garbage Collector）。

JDK 9发布之日，G1宣告取代Parallel Scavenge加Parallel Old组合，成为服务端模式下的默认垃圾收集器，而CMS则沦落至被声明为不推荐使用（Deprecate）的收集器。

它可以面向堆内存任何部分来组成回收集（Collection Set，一般简称CSet）进行回收，衡量标准不再是它属于哪个分代，而是哪块内存中存放的垃圾数量最多，回收收益最大，这就是G1收集器的Mixed GC模式。

虽然**G1仍然保留新生代和老年代的概念，但新生代和老年代不再是固定的了，它们都是一系列区域（不需要连续）的动态集合**。G1收集器之所以能建立可预测的停顿时间模型，是因为它将Region作为单次回收的最小单元，即每次收集到的内存空间都是Region大小的整数倍，这样可以有计划地避免在整个Java堆中进行全区域的垃圾收集。

如果我们不去计算用户线程运行过程中的动作（如使用写屏障维护记忆集的操作），G1收集器的
运作过程大致可划分为以下四个步骤：

• 初始标记（Initial Marking）：仅仅只是标记一下GC Roots能直接关联到的对象，并且修改TAMS
  指针的值，让下一阶段用户线程并发运行时，能正确地在可用的Region中分配新对象。这个阶段需要
  停顿线程，但耗时很短，而且是借用进行Minor GC的时候同步完成的，所以G1收集器在这个阶段实际
  并没有额外的停顿。
• 并发标记（Concurrent Marking）：从GC Root开始对堆中对象进行可达性分析，递归扫描整个堆
  里的对象图，找出要回收的对象，这阶段耗时较长，但可与用户程序并发执行。当对象图扫描完成以
  后，还要重新处理SATB记录下的在并发时有引用变动的对象。
• 最终标记（Final Marking）：对用户线程做另一个短暂的暂停，用于处理并发阶段结束后仍遗留
  下来的最后那少量的SATB记录。
• 筛选回收（Live Data Counting and Evacuation）：负责更新Region的统计数据，对各个Region的回
  收价值和成本进行排序，根据用户所期望的停顿时间来制定回收计划，可以自由选择任意多个Region
  构成回收集，然后把决定回收的那一部分Region的存活对象复制到空的Region中，再清理掉整个旧
  Region的全部空间。这里的操作涉及存活对象的移动，是必须暂停用户线程，由多条收集器线程并行
  完成的。

从上述阶段的描述可以看出，G1收集器除了并发标记外，其余阶段也是要完全暂停用户线程的，换言之，它并非纯粹地追求低延迟，官方给它设定的目标是在延迟可控的情况下获得尽可能高的吞吐量，所以才能担当起“全功能收集器”的重任与期望

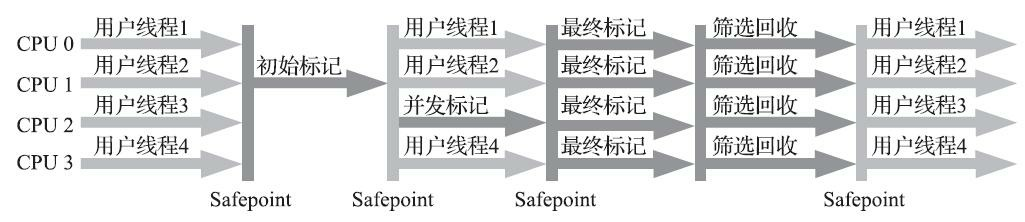

图3-13　G1收集器运行示意图

毫无疑问，可以由用户指定期望的停顿时间是G1收集器很强大的一个功能，设置不同的期望停顿时间，可使得G1在不同应用场景中取得关注吞吐量和关注延迟之间的最佳平衡。不过，这里设置的“期望值”必须是符合实际的，不能异想天开，毕竟G1是要冻结用户线程来复制对象的，这个停顿时间再怎么低也得有个限度。它默认的停顿目标为两百毫秒，一般来说，回收阶段占到几十到一百甚至接近两百毫秒都很正常，但如果我们把停顿时间调得非常低，譬如设置为二十毫秒，很可能出现的结果就是由于停顿目标时间太短，导致每次选出来的回收集只占堆内存很小的一部分，收集器收集的速度逐渐跟不上分配器分配的速度，导致垃圾慢慢堆积。很可能一开始收集器还能从空闲的堆内存中获得一些喘息的时间，但应用运行时间一长就不行了，最终占满堆引发Full GC反而降低性能，所以通常把期望停顿时间设置为一两百毫秒或者两三百毫秒会是比较合理的。

和CMS比较

• 优势

  相比CMS，G1的优点有很多，暂且不论可以指定最大停顿时间、分Region的内存布局、按收益动
  态确定回收集这些创新性设计带来的红利，单从最传统的算法理论上看，G1也更有发展潜力。与CMS
  的“标记-清除”算法不同，G1从整体来看是基于“标记-整理”算法实现的收集器，但从局部（两个Region
  之间）上看又是基于“标记-复制”算法实现，无论如何，这两种算法都意味着G1运作期间不会产生内存
  空间碎片，垃圾收集完成之后能提供规整的可用内存。这种特性有利于程序长时间运行，在程序为大
  对象分配内存时不容易因无法找到连续内存空间而提前触发下一次收集。

• 劣势

  比起CMS，G1的弱项也可以列举出不少，如在用户程序运行过程中，G1无论是为了垃圾收集产生的内存占用（Footprint）还是程序运行时的额外执行负载（Overload）都要比CMS要高。

  1. 就内存占用来说，虽然G1和CMS都使用卡表来处理跨代指针，但G1的卡表实现更为复杂，而且堆中每个Region，无论扮演的是新生代还是老年代角色，都必须有一份卡表，这导致G1的记忆集（和其他内存消耗）可能会占整个堆容量的20%乃至更多的内存空间；相比起来CMS的卡表就相当简单，只有唯一一份，而且只需要处理老年代到新生代的引用，反过来则不需要，由于新生代的对象具有朝生夕灭的不稳定性，引用变化频繁，能省下这个区域的维护开销是很划算的。

  2. 在执行负载的角度上，同样由于两个收集器各自的细节实现特点导致了用户程序运行时的负载会
     有不同，譬如它们都使用到写屏障，CMS用写后屏障来更新维护卡表；而G1除了使用写后屏障来进行同样的（由于G1的卡表结构复杂，其实是更烦琐的）卡表维护操作外，为了实现原始快照搜索（SATB）算法，还需要使用写前屏障来跟踪并发时的指针变化情况。相比起增量更新算法，原始快照搜索能够减少并发标记和重新标记阶段的消耗，避免CMS那样在最终标记阶段停顿时间过长的缺点，但是在用户程序运行过程中确实会产生由跟踪引用变化带来的额外负担。由于G1对写屏障的复杂操作要比CMS消耗更多的运算资源，所以CMS的写屏障实现是直接的同步操作，而G1就不得不将其实现为类似于消息队列的结构，把写前屏障和写后屏障中要做的事情都放到队列里，然后再异步处理。

3.6 低延迟垃圾收集器

衡量垃圾收集器的三项最重要的指标是：内存占用（Footprint）、吞吐量（Throughput）和延迟
（Latency），三者共同构成了一个“不可能三角 [1] ”。三者总体的表现会随技术进步而越来越好，但是要在这三个方面同时具有卓越表现的“完美”收集器是极其困难甚至是不可能的，一款优秀的收集器通常最多可以同时达成其中的两项。

在内存占用、吞吐量和延迟这三项指标里，延迟的重要性日益凸显，越发备受关注。其原因是随着计算机硬件的发展、性能的提升，我们越来越能容忍收集器多占用一点点内存；硬件性能增长，对软件系统的处理能力是有直接助益的，硬件的规格和性能越高，也有助于降低收集器运行时对应用程序的影响，换句话说，吞吐量会更高。但对延迟则不是这样，硬件规格提升，准确地说是内存的扩大，对延迟反而会带来负面的效果，这点也是很符合直观思维的：虚拟机要回收完整的1TB的堆内存，毫无疑问要比回收1GB的堆内存耗费更多时间。

图3-14　各款收集器的并发情况

最后的两款收集器，Shenandoah和ZGC，几乎整个工作过程全部都是并发的，只有初始标记、最终标记这些阶段有短暂的停顿，这部分停顿的时间基本上是固定的，与堆的容量、堆中对象的数量没有正比例关系。实际上，它们都可以在任意可管理的（譬如现在ZGC只能管理4TB以内的堆）堆容量下，实现垃圾收集的停顿都不超过十毫秒这种以前听起来是天方夜谭、匪夷所思的目标。这两款目前仍处于实验状态的收集器，被官方命名为“低延迟垃圾收集器”（Low-Latency Garbage Collector或者Low-Pause-Time Garbage Collector）

3.6.1 Shenandoah收集器

那Shenandoah作为第一款不由Oracle（包括以前的Sun）公司的虚拟机团队所领导开发的HotSpot垃圾收集器，不可避免地会受到一些来自“官方”的排挤。换句话说，Shenandoah是一款只有OpenJDK才会包含，而OracleJDK里反而不存在的收集器，“免费开源版”比“收费商业版”功能更多，这是相对罕见的状况。

那Shenandoah相比起G1又有什么改进呢？虽然Shenandoah也是使用基于Region的堆内存布局，同样
有着用于存放大对象的Humongous Region，默认的回收策略也同样是优先处理回收价值最大的Region……

但在管理堆内存方面，它与G1至少有三个明显的不同之处，最重要的当然是支持并发的整理算法，G1的回收阶段是可以多线程并行的，但却不能与用户线程并发，这点作为Shenandoah最核心的功能稍后笔者会着重讲解。其次，Shenandoah（目前）是默认不使用分代收集的，换言之，不会有专门的新生代Region或者老年代Region的存在，没有实现分代，并不是说分代对Shenandoah没有价值，这更多是出于性价比的权衡，基于工作量上的考虑而将其放到优先级较低的位置上。

最后，Shenandoah摒弃了在G1中耗费大量内存和计算资源去维护的记忆集，改用名为“连接矩阵”（ConnectionMatrix）的全局数据结构来记录跨Region的引用关系，降低了处理跨代指针时的记忆集维护消耗，也降低了伪共享问题（见3.4.4节）的发生概率。连接矩阵可以简单理解为一张二维表格，如果Region N有对象指向Region M，就在表格的N行M列中打上一个标记，如图3-15所示，如果Region 5中的对象Baz引用了Region 3的Foo，Foo又引用了Region 1的Bar，那连接矩阵中的5行3列、3行1列就应该被打上标记。在回收时通过这张表格就可以得出哪些Region之间产生了跨代引用。

3.6.2 ZGC收集器

首先从ZGC的内存布局说起。与Shenandoah和G1一样，ZGC也采用基于Region的堆内存布局，但与它们不同的是，ZGC的Region（在一些官方资料中将它称为Page或者ZPage，本章为行文一致继续称为Region）具有动态性——动态创建和销毁，以及动态的区域容量大小。在x64硬件平台下，ZGC的Region可以具有如图3-19所示的大、中、小三类容量：

• 小型Region（Small Region）：容量固定为2MB，用于放置小于256KB的小对象。
• 中型Region（Medium Region）：容量固定为32MB，用于放置大于等于256KB但小于4MB的对
  象。
• 大型Region（Large Region）：容量不固定，可以动态变化，但必须为2MB的整数倍，用于放置
  4MB或以上的大对象。每个大型Region中只会存放一个大对象，这也预示着虽然名字叫作“大型
  Region”，但它的实际容量完全有可能小于中型Region，最小容量可低至4MB。大型Region在ZGC的实
  现中是不会被重分配（重分配是ZGC的一种处理动作，用于复制对象的收集器阶段，稍后会介绍到）
  的，因为复制一个大对象的代价非常高昂。

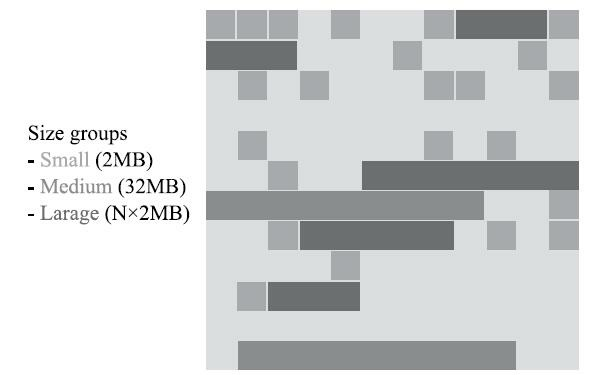

图3-19　ZGC的堆内存布局

接下来是ZGC的核心问题——并发整理算法的实现。Shenandoah使用转发指针和读屏障来实现并
发整理，ZGC虽然同样用到了读屏障，但用的却是一条与Shenandoah完全不同，更加复杂精巧的解题
思路。

ZGC收集器有一个标志性的设计是它采用的染色指针技术（Colored Pointer，其他类似的技术中可
能将它称为Tag Pointer或者Version Pointer）。

3.7 我们应该如何选择一款适合自己应用的收集器呢？这个问题的答案主要受以下三个因素影响：

• 应用程序的主要关注点是什么？如果是数据分析、科学计算类的任务，目标是能尽快算出结果，
  那吞吐量就是主要关注点；如果是SLA应用，那停顿时间直接影响服务质量，严重的甚至会导致事务
  超时，这样延迟就是主要关注点；而如果是客户端应用或者嵌入式应用，那垃圾收集的内存占用则是
  不可忽视的。
• 运行应用的基础设施如何？譬如硬件规格，要涉及的系统架构是x86-32/64、SPARC还是
  ARM/Aarch64；处理器的数量多少，分配内存的大小；选择的操作系统是Linux、Solaris还是Windows
  等。
• 使用JDK的发行商是什么？版本号是多少？是ZingJDK/Zulu、OracleJDK、Open-JDK、OpenJ9抑
  或是其他公司的发行版？该JDK对应了《Java虚拟机规范》的哪个版本？

一般来说，收集器的选择就从以上这几点出发来考虑。举个例子，假设某个直接面向用户提供服
务的B/S系统准备选择垃圾收集器，一般来说延迟时间是这类应用的主要关注点，那么：

• 如果你有充足的预算但没有太多调优经验，那么一套带商业技术支持的专有硬件或者软件解决方
  案是不错的选择，Azul公司以前主推的Vega系统和现在主推的Zing VM是这方面的代表，这样你就可以
  使用传说中的C4收集器了。

• 如果你虽然没有足够预算去使用商业解决方案，但能够掌控软硬件型号，使用较新的版本，同时
  又特别注重延迟，那ZGC很值得尝试。

• 如果你对还处于实验状态的收集器的稳定性有所顾虑，或者应用必须运行在Win-dows操作系统
  下，那ZGC就无缘了，试试Shenandoah吧。

• 如果你接手的是遗留系统，软硬件基础设施和JDK版本都比较落后，那就根据内存规模衡量一
  下，对于大概4GB到6GB以下的堆内存，CMS一般能处理得比较好，而对于更大的堆内存，可重点考
  察一下G1。

  当然，以上都是仅从理论出发的分析，实战中切不可纸上谈兵，根据系统实际情况去测试才是选
  择收集器的最终依据。

3.8 JVM虚拟机及垃圾收集器日志打印

HotSpot的日志规则与Log4j、SLF4j这类Java日志框架大体上是一致的。

下面举几个例子，展示在JDK 9统一日志框架前、后是如何获得垃圾收集器过程的相关信息，以下均以JDK 9的G1收集器（JDK 9下默认收集器就是G1，所以命令行中没有指定收集器）为例。
1）查看GC基本信息，在JDK 9之前使用-XX：+PrintGC，JDK 9后使用-Xlog：gc：

bash-3.2$ java -Xlog:gc GCTest
[0.222s][info][gc] Using G1
[2.825s][info][gc] GC(0) Pause Young (G1 Evacuation Pause) 26M->5M(256M) 355.623ms
[3.096s][info][gc] GC(1) Pause Young (G1 Evacuation Pause) 14M->7M(256M) 50.030ms
[3.385s][info][gc] GC(2) Pause Young (G1 Evacuation Pause) 17M->10M(256M) 40.576ms

2）查看GC详细信息，在JDK 9之前使用-XX：+PrintGCDetails，在JDK 9之后使用-X-log：gc*，*用通配符将GC标*签下所有细分过程都打印出来，如果把日志级别调整到Debug或者Trace（基于版面篇幅考虑，例子中并没有），还将获得更多细节信息：

bash-3.2$ java -Xlog:gc* GCTest
[0.233s][info][gc,heap] Heap region size: 1M
[0.383s][info][gc ] Using G1
[0.383s][info][gc,heap,coops] Heap address: 0xfffffffe50400000, size: 4064 MB, Compressed Oops mode: Non-zero based:
0xfffffffe50000000, Oop shift amount: 3
[3.064s][info][gc,start ] GC(0) Pause Young (G1 Evacuation Pause)
gc,task ] GC(0) Using 23 workers of 23 for evacuation
[3.420s][info][gc,phases ] GC(0) Pre Evacuate Collection Set: 0.2ms
[3.421s][info][gc,phases ] GC(0) Evacuate Collection Set: 348.0ms
gc,phases ] GC(0) Post Evacuate Collection Set: 6.2ms
[3.421s][info][gc,phases ] GC(0) Other: 2.8ms
gc,heap ] GC(0) Eden regions: 24->0(9)
[3.421s][info][gc,heap ] GC(0) Survivor regions: 0->3(3)
[3.421s][info][gc,heap ] GC(0) Old regions: 0->2
[3.421s][info][gc,heap ] GC(0) Humongous regions: 2->1
[3.421s][info][gc,metaspace ] GC(0) Metaspace: 4719K->4719K(1056768K)
[3.421s][info][gc ] GC(0) Pause Young (G1 Evacuation Pause) 26M->5M(256M) 357.743ms
[3.422s][info][gc,cpu ] GC(0) User=0.70s Sys=5.13s Real=0.36s
[3.648s][info][gc,start ] GC(1) Pause Young (G1 Evacuation Pause)
[3.648s][info][gc,task ] GC(1) Using 23 workers of 23 for evacuation
[3.699s][info][gc,phases ] GC(1) Pre Evacuate Collection Set: 0.3ms
gc,phases ] GC(1) Evacuate Collection Set: 45.6ms
gc,phases ] GC(1) Post Evacuate Collection Set: 3.4ms
gc,phases ] GC(1) Other: 1.7ms
gc,heap ] GC(1) Eden regions: 9->0(10)
[3.699s][info][gc,heap ] GC(1) Survivor regions: 3->2(2)
[3.699s][info][gc,heap ] GC(1) Old regions: 2->5
[3.700s][info][gc,heap ] GC(1) Humongous regions: 1->1
[3.700s][info][gc,metaspace ] GC(1) Metaspace: 4726K->4726K(1056768K)
[3.700s][info][gc ] GC(1) Pause Young (G1 Evacuation Pause) 14M->7M(256M) 51.872ms
[3.700s][info][gc,cpu ] GC(1) User=0.56s Sys=0.46s Real=0.05s

3）查看GC前后的堆、方法区可用容量变化，在JDK 9之前使用-XX：+PrintHeapAtGC，JDK 9之后使用-Xlog：gc+heap=debug：

bash-3.2$ java -Xlog:gc+heap=debug GCTest
[0.113s][info][gc,heap] Heap region size: 1M
[0.113s][debug][gc,heap] Minimum heap 8388608 Initial heap 268435456 Maximum heap 4261412864
[2.529s][debug][gc,heap] GC(0) Heap before GC invocations=0 (full 0):
[2.529s][debug][gc,heap] GC(0) garbage-first heap total 262144K, used 26624K [0xfffffffe50400000, 0xfffffffe50500800,
0xffffffff4e400000)
[2.529s][debug][gc,heap] GC(0) region size 1024K, 24 young (24576K), 0 survivors (0K)
[2.530s][debug][gc,heap] GC(0) Metaspace used 4719K, capacity 4844K, committed 5120K, reserved 1056768K
[2.530s][debug][gc,heap] GC(0) class space used 413K, capacity 464K, committed 512K, reserved 1048576K
[2.892s][info ][gc,heap] GC(0) Eden regions: 24->0(9)
[2.892s][info ][gc,heap] GC(0) Survivor regions: 0->3(3)
[2.892s][info ][gc,heap] GC(0) Old regions: 0->2
[2.892s][info ][gc,heap] GC(0) Humongous regions: 2->1
[2.893s][debug][gc,heap] GC(0) Heap after GC invocations=1 (full 0):
[2.893s][debug][gc,heap] GC(0) garbage-first heap total 262144K, used 5850K [0xfffffffe50400000, 0xfffffffe50500800, 0xffffffff4e400000)
[2.893s][debug][gc,heap] GC(0) region size 1024K, 3 young (3072K), 3 survivors (3072K)
[2.893s][debug][gc,heap] GC(0) Metaspace used 4719K, capacity 4844K, committed 5120K, reserved 1056768K
[2.893s][debug][gc,heap] GC(0) class space used 413K, capacity 464K, committed 512K, reserved 1048576K

4）查看GC过程中用户线程并发时间以及停顿的时间，在JDK 9之前使用-XX：+Print-
GCApplicationConcurrentTime以及-XX：+PrintGCApplicationStoppedTime，JDK 9之后使用-Xlog：
safepoint：

bash-3.2$ java -Xlog:safepoint GCTest
[1.376s][info][safepoint] Application time: 0.3091519 seconds
[1.377s][info][safepoint] Total time for which application threads were stopped: 0.0004600 seconds, Stopping threads took:
0.0002648 seconds
[2.386s][info][safepoint] Application time: 1.0091637 seconds
[2.387s][info][safepoint] Total time for which application threads were stopped: 0.0005217 seconds, Stopping threads took:
0.0002297 seconds

5）查看收集器Ergonomics机制（自动设置堆空间各分代区域大小、收集目标等内容，从Parallel收
集器开始支持）自动调节的相关信息。在JDK 9之前使用-XX：+PrintAdaptive-SizePolicy，JDK 9之后
使用-Xlog：gc+ergo*=trace：

bash-3.2$ java -Xlog:gc+ergo*=trace GCTest [0.122s][debug][gc,ergo,refine] Initial Refinement Zones: green: 23, yellow:
69, red: 115, min yellow size: 46
[0.142s][debug][gc,ergo,heap ] Expand the heap. requested expansion amount:268435456B expansion amount:268435456B
[2.475s][trace][gc,ergo,cset ] GC(0) Start choosing CSet. pending cards: 0 predicted base time: 10.00ms remaining time:
190.00ms target pause time: 200.00ms
[2.476s][trace][gc,ergo,cset ] GC(0) Add young regions to CSet. eden: 24 regions, survivors: 0 regions, predicted young
region time: 367.19ms, target pause time: 200.00ms
[2.476s][debug][gc,ergo,cset ] GC(0) Finish choosing CSet. old: 0 regions, predicted old region time: 0.00ms, time
remaining: 0.00
[2.826s][debug][gc,ergo ] GC(0) Running G1 Clear Card Table Task using 1 workers for 1 units of work for 24 regions.
[2.827s][debug][gc,ergo ] GC(0) Running G1 Free Collection Set using 1 workers for collection set length 24
[2.828s][trace][gc,ergo,refine] GC(0) Updating Refinement Zones: update_rs time: 0.004ms, update_rs buffers: 0, update_rs
goal time: 19.999ms

6）查看熬过收集后剩余对象的年龄分布信息，在JDK 9前使用-XX：+PrintTenuring-Distribution，
JDK 9之后使用-Xlog：gc+age=trace：

bash-3.2$ java -Xlog:gc+age=trace GCTest
[2.406s][debug][gc,age] GC(0) Desired survivor size 1572864 bytes, new threshold 15 (max threshold 15)
[2.745s][trace][gc,age] GC(0) Age table with threshold 15 (max threshold 15)
[2.745s][trace][gc,age] GC(0) - age 1: 3100640 bytes, 3100640 total
[4.700s][debug][gc,age] GC(5) Desired survivor size 2097152 bytes, new threshold 15 (max threshold 15)
[4.810s][trace][gc,age] GC(5) Age table with threshold 15 (max threshold 15)
[4.810s][trace][gc,age] GC(5) - age 1: 2658280 bytes, 2658280 total
[4.810s][trace][gc,age] GC(5) - age 2: 1527360 bytes, 4185640 total

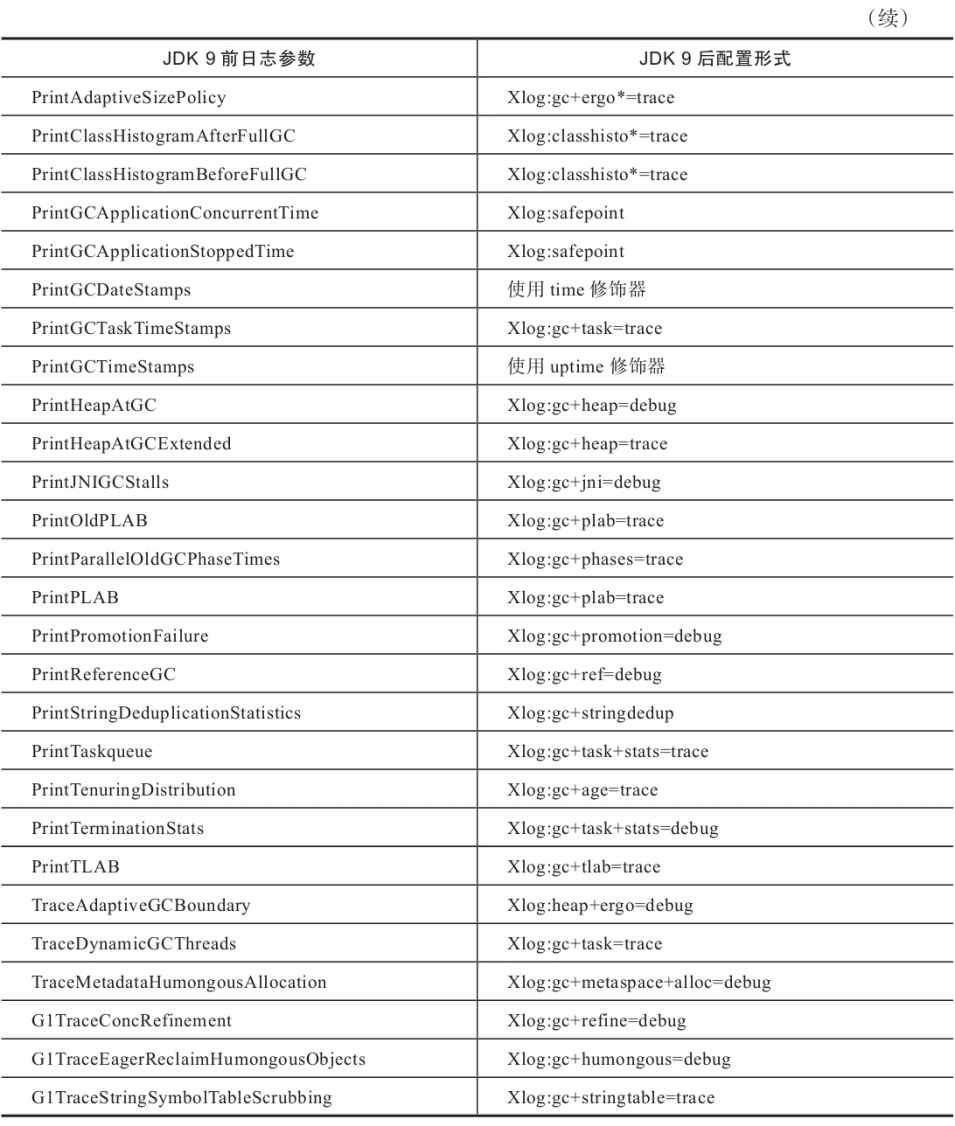

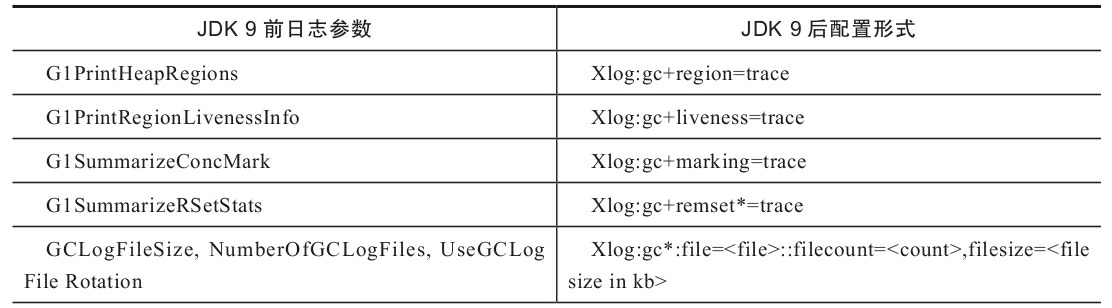

表3-3　JDK 9前后日志参数变化

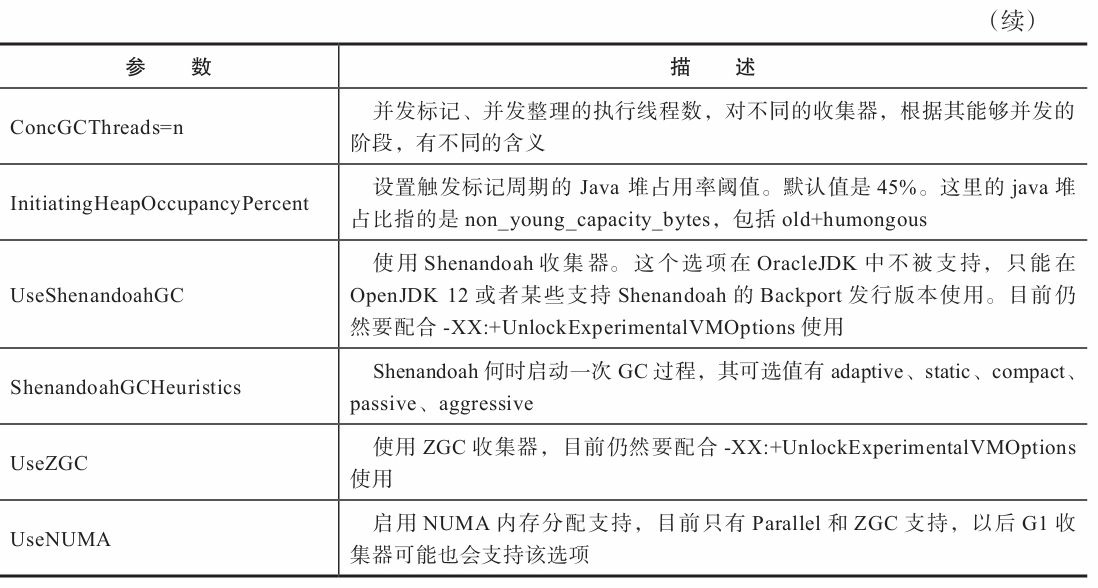

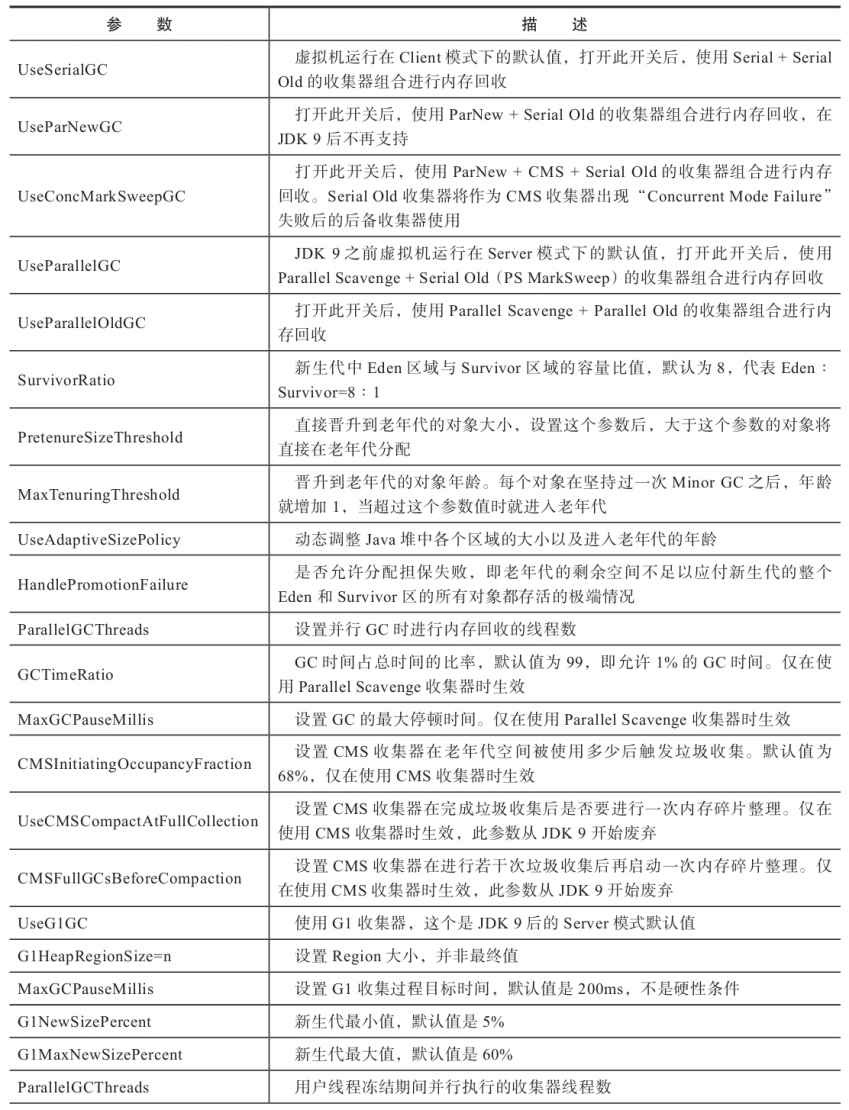

表3-4　垃圾收集相关的常用参数

四、虚拟机性能监控、故障处理工具（）

4.1 基础故障处理工具

4.1.1 jps：虚拟机进程状况工具

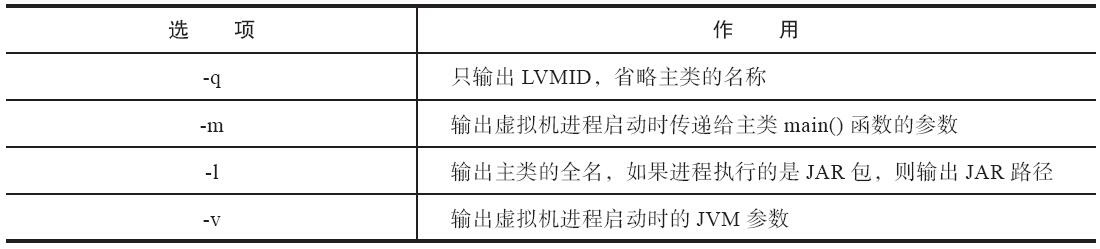

jps（JVM Process Status Tool）是其中的典型。除了名字像UNIX的ps命令之外，它的功能也和ps命令类似：可以列出正在运行的虚拟机进程，并显示虚拟机执行主类（Main Class，main()函数所在的类）名称以及这些进程的本地虚拟机唯一ID（LVMID，Local Virtual Machine Identifier）。

4.1.2 jstat：虚拟机统计信息监视工具

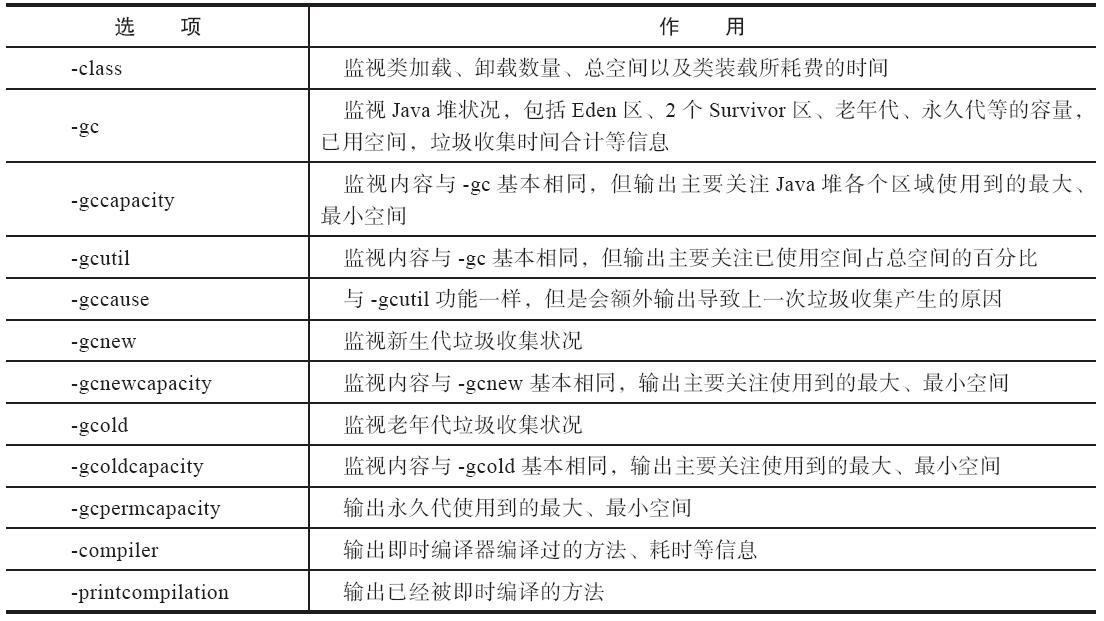

jstat（JVM Statistics Monitoring Tool）是用于监视虚拟机各种运行状态信息的命令行工具。它可
以显示本地或者远程 [1] 虚拟机进程中的类加载、内存、垃圾收集、即时编译等运行时数据，在没有
GUI图形界面、只提供了纯文本控制台环境的服务器上，它将是运行期定位虚拟机性能问题的常用工
具。

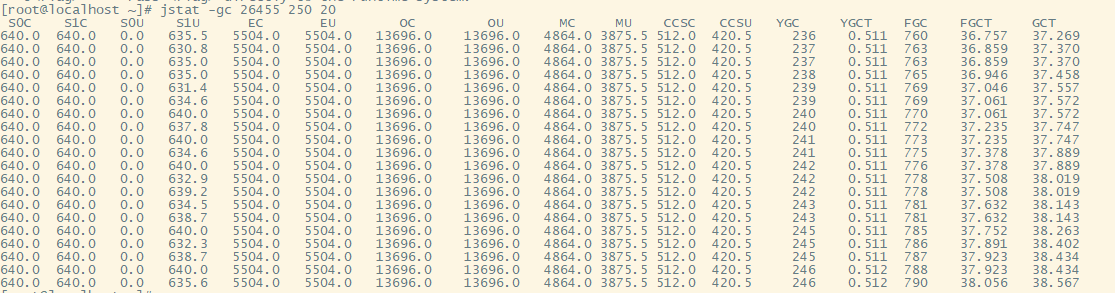

参数interval和count代表查询间隔和次数，如果省略这2个参数，说明只查询一次。假设需要每250
毫秒查询一次进程2764垃圾收集状况，一共查询20次，那命令应当是：

jstat -gc 2764 250 20

4.1.3 jinfo：Java配置信息工具

jinfo（Configuration Info for Java）的作用是实时查看和调整虚拟机各项参数。使用jps命令的-v参数可以查看虚拟机启动时显式指定的参数列表，但如果想知道未被显式指定的参数的系统默认值，除了去找资料外，就只能使用jinfo的-flag选项进行查询了（如果只限于JDK 6或以上版本的话，使用java-XX：+PrintFlagsFinal查看参数默认值也是一个很好的选择）。jinfo还可以使用-sysprops选项把虚拟机进程的System.getProperties()的内容打印出来。这个命令在JDK 5时期已经随着Linux版的JDK发布，当时只提供了信息查询的功能，JDK 6之后，jinfo在Windows和Linux平台都有提供，并且加入了在运行期修改部分参数值的能力（可以使用-flag[+|-]name或者-flag name=value在运行期修改一部分运行期可写的虚拟机参数值）。在JDK 6中，jinfo对于Windows平台功能仍然有较大限制，只提供了最基本的-flag选项。

执行样例：查询CMSInitiatingOccupancyFraction参数值

jinfo -flag CMSInitiatingOccupancyFraction 26455

得到的信息

-XX:CMSInitiatingOccupancyFraction=-1

4.1.4 jmap：Java内存映像工具

jmap（Memory Map for Java）命令用于生成堆转储快照（一般称为heapdump或dump文件）。如
果不使用jmap命令，要想获取Java堆转储快照也还有一些比较“暴力”的手段：譬如在第2章中用过的-XX：+HeapDumpOnOutOfMemoryError参数，可以让虚拟机在内存溢出异常出现之后自动生成堆转储快照文件，通过-XX：+HeapDumpOnCtrlBreak参数则可以使用[Ctrl]+[Break]键让虚拟机生成堆转储快照文件，又或者在Linux系统下通过Kill-3命令发送进程退出信号“恐吓”一下虚拟机，也能顺利拿到堆转储快照。

jmap的作用并不仅仅是为了获取堆转储快照，它还可以查询finalize执行队列、Java堆和方法区的
详细信息，如空间使用率、当前用的是哪种收集器等。和jinfo命令一样，jmap有部分功能在Windows平台下是受限的，除了生成堆转储快照的-dump选项和用于查看每个类的实例、空间占用统计的-histo选项在所有操作系统中都可以使用之外，其余选项都只能在Linux/Solaris中使用。

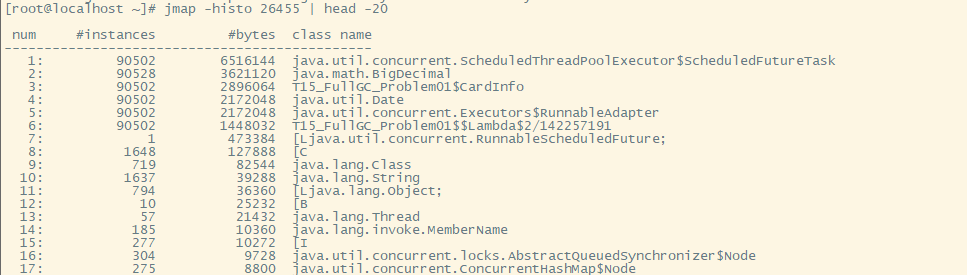

jmap -histo 26455 | head -20 查找有多少对象产生

jmap -dump:format=b,file=/root/dumptest1 26455

线上系统，内存特别大，jmap执行期间会对进程产生很大影响，甚至卡顿（电商不适合）
1：设定了参数HeapDump，OOM的时候会自动产生堆转储文件
2：很多服务器备份（高可用），停掉这台服务器对其他服务器不影响
3：在线定位(一般小点儿公司用不到)

4.1.5 jhat：虚拟机堆转储快照分析工具

JDK提供jhat（JVM Heap Analysis Tool）命令与jmap搭配使用，来分析jmap生成的堆转储快照。
jhat内置了一个微型的HTTP/Web服务器，生成堆转储快照的分析结果后，可以在浏览器中查看。不过实事求是地说，在实际工作中，除非手上真的没有别的工具可用，否则多数人是不会直接使用jhat命令来分析堆转储快照文件的，主要原因有两个方面。一是一般不会在部署应用程序的服务器上直接分析堆转储快照，即使可以这样做，也会尽量将堆转储快照文件复制到其他机器 [1] 上进行分析，因为分析工作是一个耗时而且极为耗费硬件资源的过程，既然都要在其他机器上进行，就没有必要再受命令行工具的限制了。另外一个原因是jhat的分析功能相对来说比较简陋，后文将会介绍到的VisualVM，以及专业用于分析堆转储快照文件的Eclipse Memory Analyzer、IBM HeapAnalyzer [2] 等工具，都能实现比jhat更强大专业的分析功能。代码清单4-3演示了使用jhat分析上一节采用jmap生成的Eclipse IDE的内存快照文件。

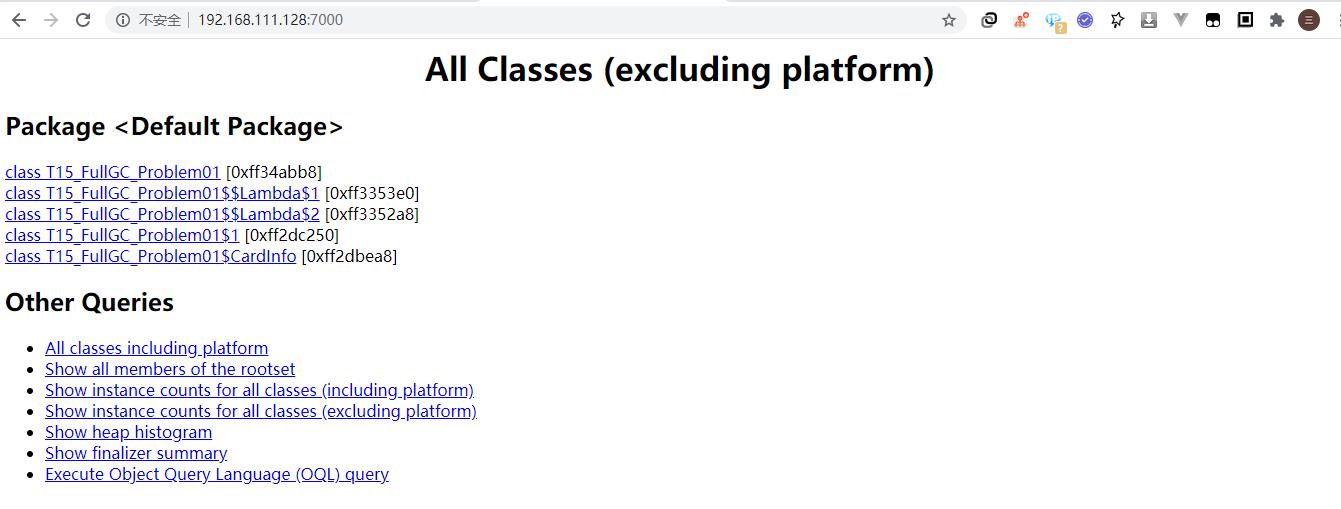

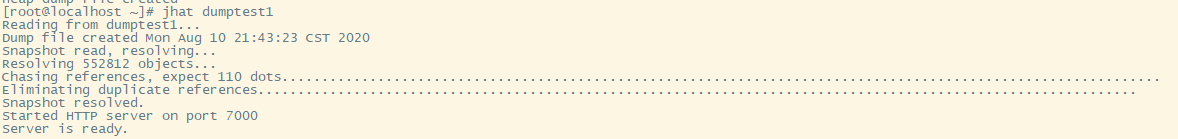

屏幕显示“Server is ready.”的提示后，用户在浏览器中输入http://localhost:7000/可以看到分析结果，如图4-3所示。

4.1.6 jstack：Java堆栈跟踪工具

jstack（Stack Trace for Java）命令用于生成虚拟机当前时刻的线程快照（一般称为threaddump或者
javacore文件）。线程快照就是当前虚拟机内每一条线程正在执行的方法堆栈的集合，生成线程快照的目的通常是定位线程出现长时间停顿的原因，如线程间死锁、死循环、请求外部资源导致的长时间挂起等，都是导致线程长时间停顿的常见原因。线程出现停顿时通过jstack来查看各个线程的调用堆栈，就可以获知没有响应的线程到底在后台做些什么事情，或者等待着什么资源。

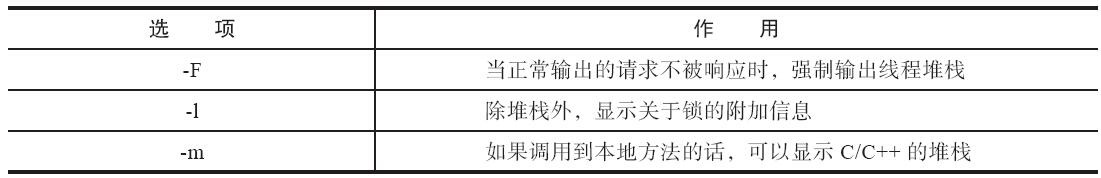

jstack命令格式：

jstack [ option ] vmid

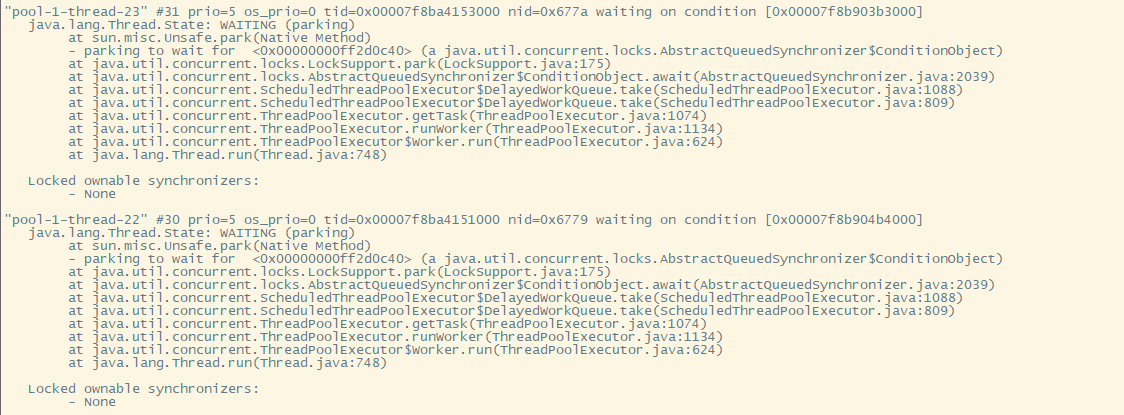

jstack -l 26455

jstack 定位线程状况，重点关注：WAITING BLOCKED
eg.
waiting on <0x0000000088ca3310> (a java.lang.Object)
假如有一个进程中100个线程，很多线程都在waiting on ，一定要找到是哪个线程持有这把锁
怎么找？搜索jstack dump的信息，找 ，看哪个线程持有这把锁RUNNABLE

4.1.7 基础故障处理工具总结

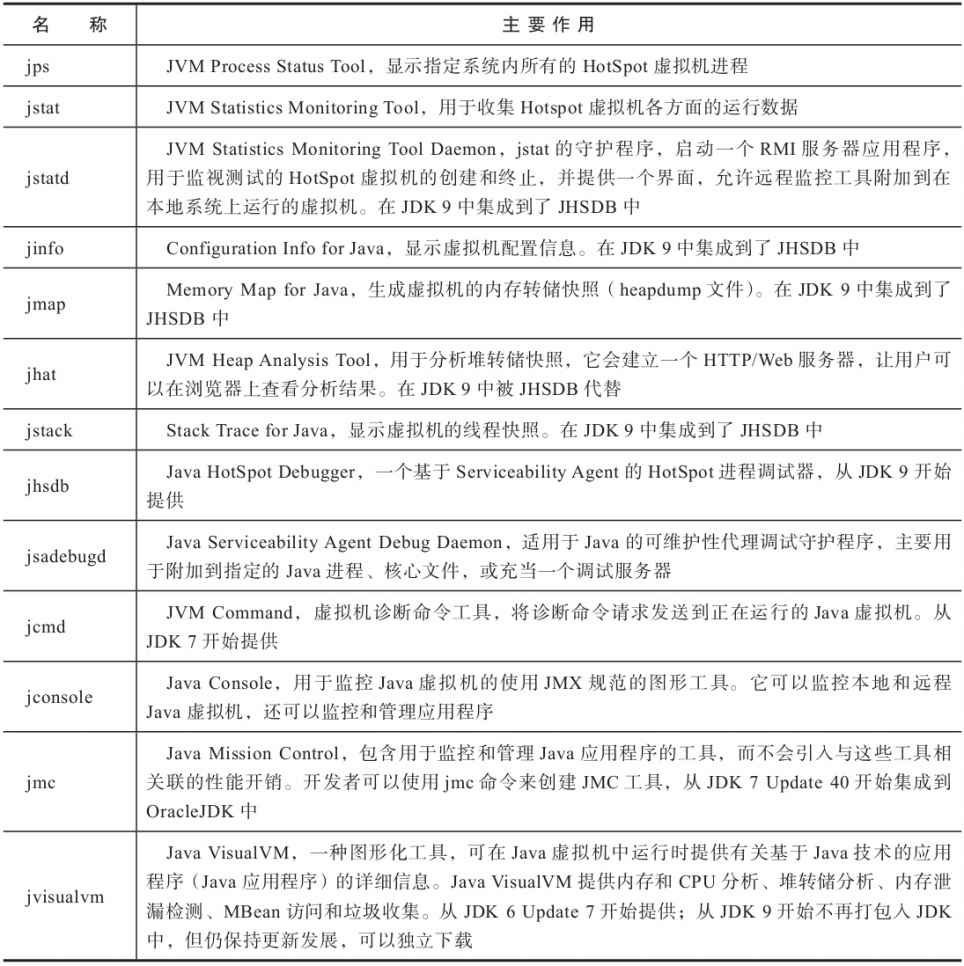

表4-12　性能监控和故障处理工具

4.2 可视化故障处理工具

4.2.1 JHSDB：基于服务性代理的调试工具

4.1.2 JConsole：Java监视与管理控制台

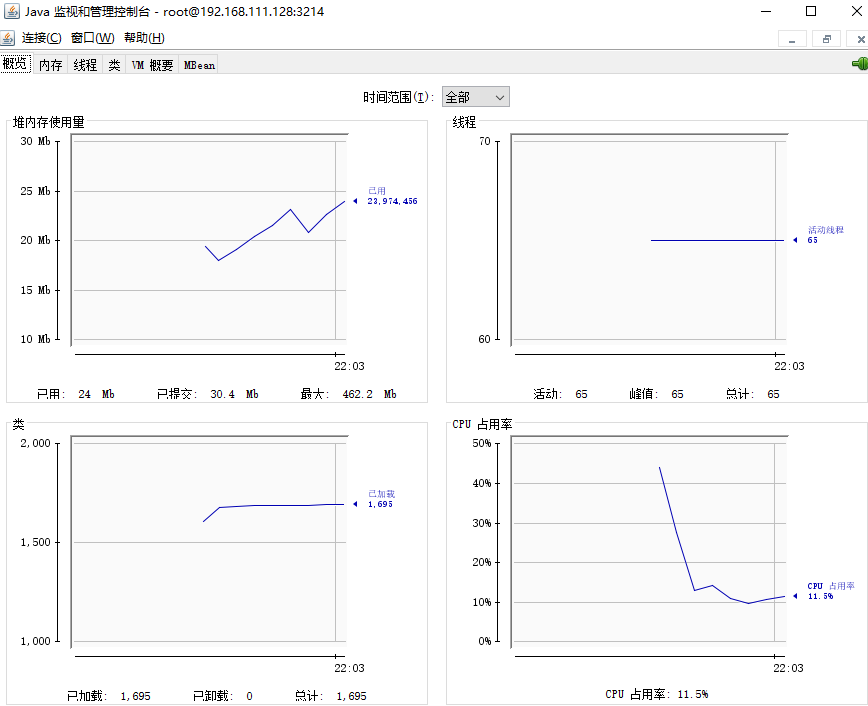

JConsole（Java Monitoring and Management Console）是一款基于JMX（Java Manage-ment
Extensions）的可视化监视、管理工具。它的主要功能是通过JMX的MBean（Managed Bean）对系统进行信收集和参数动态调整。JMX是一种开放性的技术，不仅可以用在虚拟机本身的管理上，还可以运行于虚拟机之上的软件中，典型的如中间件大多也基于JMX来实现管理与监控。虚拟机对JMXMBean的访问也是完全开放的，可以使用代码调用API、支持JMX协议的管理控制台，或者其他符合JMX规范的软件进行访问

连接

实际状况

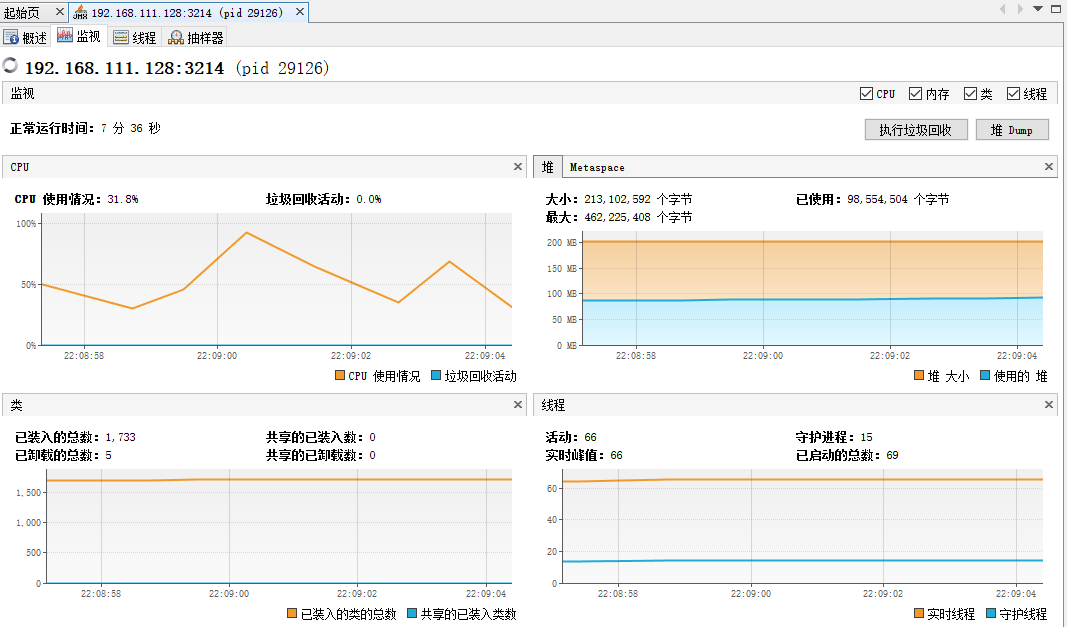

4.1.3 JVisualVM：多合-故障处理工具

4.1.4 Java Mission Control：可持续在线的监控工具

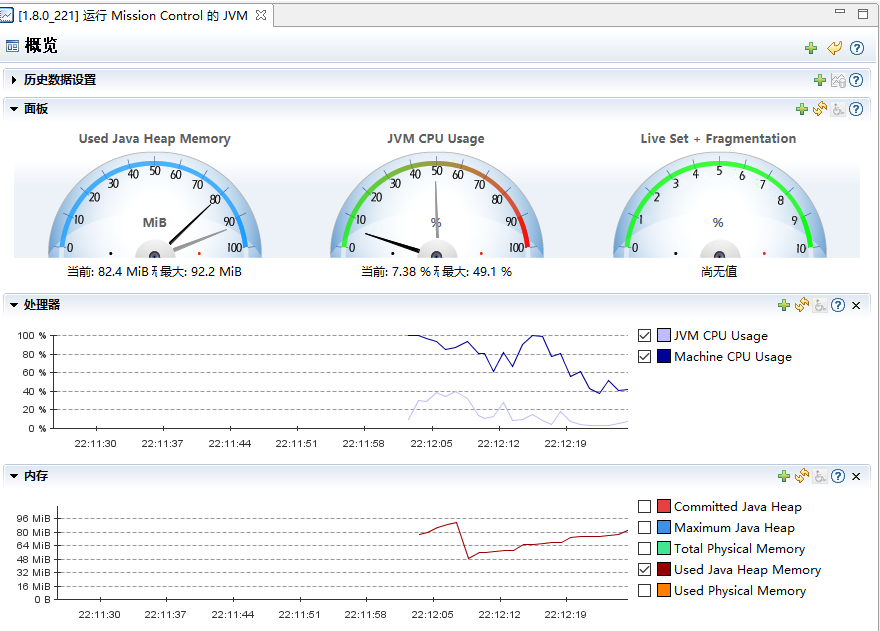

启动后JMC的主界面如图4-24所示。

五、调优案例与实战、

5.1 调优，从规划开始

• 调优，从业务场景开始，没有业务场景的调优都是耍流氓

• 无监控（压力测试，能看到结果），不调优

• 步骤：

  1. 熟悉业务场景（没有最好的垃圾回收器，只有最合适的垃圾回收器）
     1. 响应时间、停顿时间 [CMS G1 ZGC] （需要给用户作响应）
     2. 吞吐量 = 用户时间 /( 用户时间 + GC时间) [PS]
  2. 选择回收器组合
  3. 计算内存需求（经验值 1.5G 16G）
  4. 选定CPU（越高越好）
  5. 设定年代大小、升级年龄
  6. 设定日志参数
     1. -Xloggc:/opt/xxx/logs/xxx-xxx-gc-%t.log -XX:+UseGCLogFileRotation -XX:NumberOfGCLogFiles=5 -XX:GCLogFileSize=20M -XX:+PrintGCDetails -XX:+PrintGCDateStamps -XX:+PrintGCCause
     2. 或者每天产生一个日志文件
  7. 观察日志情况

• 案例1：垂直电商，最高每日百万订单，处理订单系统需要什么样的服务器配置？

  这个问题比较业余，因为很多不同的服务器配置都能支撑(1.5G 16G)

  1小时360000集中时间段， 100个订单/秒，（找一小时内的高峰期，1000订单/秒）

  经验值，

  非要计算：一个订单产生需要多少内存？512K * 1000 500M内存

  专业一点儿问法：要求响应时间100ms

  压测！

• 案例2：12306遭遇春节大规模抢票应该如何支撑？

  12306应该是中国并发量最大的秒杀网站：

  号称并发量100W最高

  CDN -> LVS -> NGINX -> 业务系统 -> 每台机器1W并发（10K问题） 100台机器

  普通电商订单 -> 下单 ->订单系统（IO）减库存 ->等待用户付款

  12306的一种可能的模型： 下单 -> 减库存 和 订单(redis kafka) 同时异步进行 ->等付款

  减库存最后还会把压力压到一台服务器

  可以做分布式本地库存 + 单独服务器做库存均衡

  大流量的处理方法：分而治之

• 怎么得到一个事务会消耗多少内存？

  1. 弄台机器，看能承受多少TPS？是不是达到目标？扩容或调优，让它达到

  2. 用压测来确定

5.2 优化环境

1. 有一个50万PV的资料类网站（从磁盘提取文档到内存）原服务器32位，1.5G
   的堆，用户反馈网站比较缓慢，因此公司决定升级，新的服务器为64位，16G
   的堆内存，结果用户反馈卡顿十分严重，反而比以前效率更低了
   1. 为什么原网站慢?
      很多用户浏览数据，很多数据load到内存，内存不足，频繁GC，STW长，响应时间变慢
   2. 为什么会更卡顿？
      内存越大，FGC时间越长
   3. 咋办？
      PS -> PN + CMS 或者 G1
2. 系统CPU经常100%，如何调优？(面试高频)
   CPU100%那么一定有线程在占用系统资源，
   1. 找出哪个进程cpu高（top）
   2. 该进程中的哪个线程cpu高（top -Hp）
   3. 导出该线程的堆栈 (jstack)
   4. 查找哪个方法（栈帧）消耗时间 (jstack)
   5. 工作线程占比高 | 垃圾回收线程占比高
3. 系统内存飙高，如何查找问题？（面试高频）
   1. 导出堆内存 (jmap)
   2. 分析 (jhat jvisualvm mat jprofiler … )
4. 如何监控JVM
   1. jstat jvisualvm jprofiler arthas top…

解决JVM运行中的问题

一个案例理解常用工具

1. 测试代码：

   package com.mashibing.jvm.gc;import java.math.BigDecimal;
   import java.util.ArrayList;
   import java.util.Date;
   import java.util.List;
   import java.util.concurrent.ScheduledThreadPoolExecutor;
   import java.util.concurrent.ThreadPoolExecutor;
   import java.util.concurrent.TimeUnit;/*** 从数据库中读取信用数据，套用模型，并把结果进行记录和传输*/public class T15_FullGC_Problem01 {private static class CardInfo {BigDecimal price = new BigDecimal(0.0);String name = "张三";int age = 5;Date birthdate = new Date();public void m() {}}private static ScheduledThreadPoolExecutor executor = new ScheduledThreadPoolExecutor(50,new ThreadPoolExecutor.DiscardOldestPolicy());public static void main(String[] args) throws Exception {executor.setMaximumPoolSize(50);for (;;){modelFit();Thread.sleep(100);}}private static void modelFit(){List<CardInfo> taskList = getAllCardInfo();taskList.forEach(info -> {// do somethingexecutor.scheduleWithFixedDelay(() -> {//do sth with infoinfo.m();}, 2, 3, TimeUnit.SECONDS);});}private static List<CardInfo> getAllCardInfo(){List<CardInfo> taskList = new ArrayList<>();for (int i = 0; i < 100; i++) {CardInfo ci = new CardInfo();taskList.add(ci);}return taskList;}
   }

2. java -Xms200M -Xmx200M -XX:+PrintGC com.mashibing.jvm.gc.T15_FullGC_Problem01

3. 一般是运维团队首先受到报警信息（CPU Memory）

4. top命令观察到问题：内存不断增长 CPU占用率居高不下

5. top -Hp 观察进程中的线程，哪个线程CPU和内存占比高

6. jps定位具体java进程
   jstack 定位线程状况，重点关注：WAITING BLOCKED
   eg.
   waiting on <0x0000000088ca3310> (a java.lang.Object)
   假如有一个进程中100个线程，很多线程都在waiting on ，一定要找到是哪个线程持有这把锁
   怎么找？搜索jstack dump的信息，找 ，看哪个线程持有这把锁RUNNABLE
   作业：1：写一个死锁程序，用jstack观察 2 ：写一个程序，一个线程持有锁不释放，其他线程等待

7. 为什么阿里规范里规定，线程的名称（尤其是线程池）都要写有意义的名称
   怎么样自定义线程池里的线程名称？（自定义ThreadFactory）

8. jinfo pid

9. jstat -gc 动态观察gc情况 / 阅读GC日志发现频繁GC / arthas观察 / jconsole/jvisualVM/ Jprofiler（最好用）
   jstat -gc 4655 500 : 每个500个毫秒打印GC的情况
   如果面试官问你是怎么定位OOM问题的？如果你回答用图形界面（错误）
   1：已经上线的系统不用图形界面用什么？（cmdline arthas）
   2：图形界面到底用在什么地方？测试！测试的时候进行监控！（压测观察）

10. jmap - histo 4655 | head -20，查找有多少对象产生

11. jmap -dump:format=b,file=xxx pid ：

    线上系统，内存特别大，jmap执行期间会对进程产生很大影响，甚至卡顿（电商不适合）
    1：设定了参数HeapDump，OOM的时候会自动产生堆转储文件
    2：很多服务器备份（高可用），停掉这台服务器对其他服务器不影响
    3：在线定位(一般小点儿公司用不到)

12. java -Xms20M -Xmx20M -XX:+UseParallelGC -XX:+HeapDumpOnOutOfMemoryError com.mashibing.jvm.gc.T15_FullGC_Problem01

13. 使用MAT / jhat /jvisualvm 进行dump文件分析
    https://www.cnblogs.com/baihuitestsoftware/articles/6406271.html
    jhat -J-mx512M xxx.dump
    http://192.168.17.11:7000
    拉到最后：找到对应链接
    可以使用OQL查找特定问题对象

14. 找到代码的问题

六、类文件结构

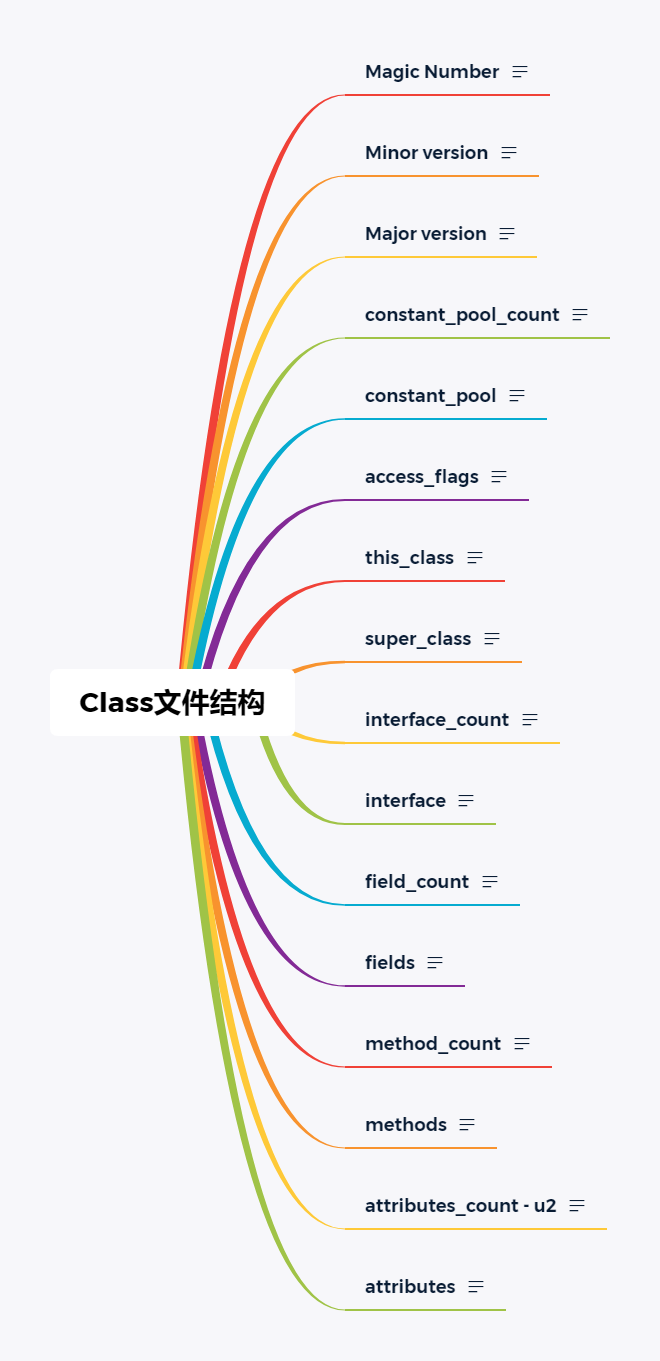

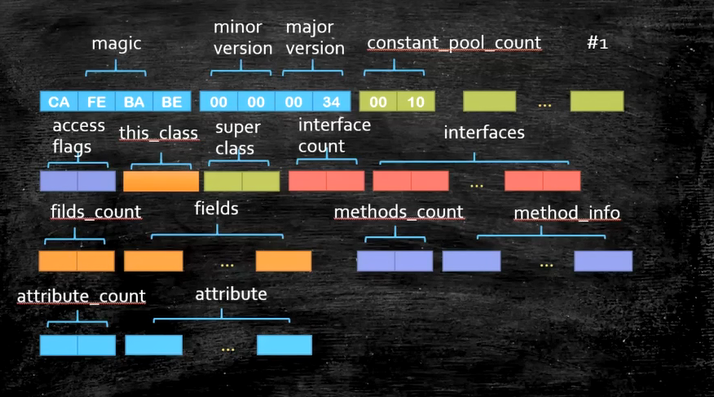

6.1 Class类文件的结构

6.2 字节码指令简介

不会的直接去官网看比较靠谱https://docs.oracle.com/javase/specs/jvms/se8/html/jvms-6.html#jvms-6.5.monitorexit

七、虚拟机类加载机制

7.1 概述

Java虚拟机把描述类的数据从Class文件加载到内存，并对数据进行校验、转换解析和初始化，最终形成可以被虚拟机直接使用的Java类型，这个过程被称作虚拟机的类加载机制。

7.2 类加载的时机

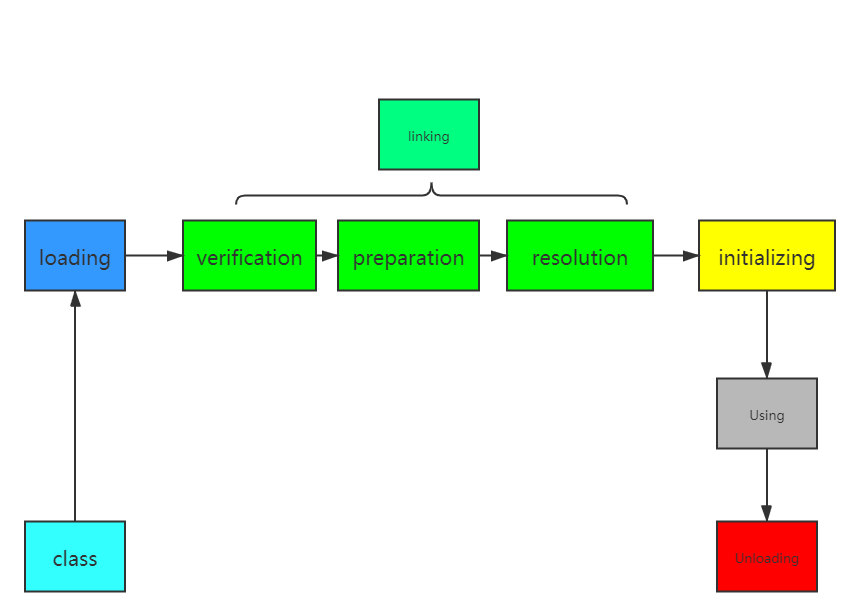

一个类型从被加载到虚拟机内存中开始，到卸载出内存为止，它的整个生命周期将会经历加载（Loading）、验证（Verification）、准备（Preparation）、解析（Resolution）、初始化（Initialization）、使用（Using）和卸载（Unloading）七个阶段，其中验证、准备、解析三个部分统称为连接（Linking）。

加载、验证、准备、初始化和卸载这五个阶段的顺序是确定的，类型的加载过程必须按照这种顺序按部就班地开始，而解析阶段则不一定：它在某些情况下可以在初始化阶段之后再开始，这是为了支持Java语言的运行时绑定特性（也称为动态绑定或晚期绑定）。

关于在什么情况下需要开始类加载过程的第一个阶段“加载”，《Java虚拟机规范》中并没有进行强制约束，这点可以交给虚拟机的具体实现来自由把握。但是对于初始化阶段，《Java虚拟机规范》则是严格规定了有且只有六种情况必须立即对类进行“初始化”（而加载、验证、准备自然需要在此之前开始）

1）遇到new、getstatic、putstatic或invokestatic这四条字节码指令时，如果类型没有进行过初始化，则需要先触发其初始化阶段。能够生成这四条指令的典型Java代码场景有：

• 使用new关键字实例化对象的时候。
• 读取或设置一个类型的静态字段（被final修饰、已在编译期把结果放入常量池的静态字段除外）的时候。
• 调用一个类型的静态方法的时候。

2）使用java.lang.reflect包的方法对类型进行反射调用的时候，如果类型没有进行过初始化，则需要先触发其初始化。

3）当初始化类的时候，如果发现其父类还没有进行过初始化，则需要先触发其父类的初始化。

4）当虚拟机启动时，用户需要指定一个要执行的主类（包含main()方法的那个类），虚拟机会先初始化这个主类。

5）当使用JDK 7新加入的动态语言支持时，如果一个java.lang.invoke.MethodHandle实例最后的解析结果为REF_getStatic、REF_putStatic、REF_invokeStatic、REF_newInvokeSpecial四种类型的方法句柄，并且这个方法句柄对应的类没有进行过初始化，则需要先触发其初始化。

6）当一个接口中定义了JDK 8新加入的默认方法（被default关键字修饰的接口方法）时，如果有这个接口的实现类发生了初始化，那该接口要在其之前被初始化。

7.3 类加载的过程

类加载分为五个阶段，即加载、验证、准备、解析、初始化五阶段。

7.3.1 加载阶段

在加载阶段Java虚拟机需要完成以下三件事

1. 通过一个类的全限名来获取此类的二进制字节流
2. 将这个字节流所代表的静态存储结构转化为方法区的运行时数据结构
3. 在内存中生成一个代表这个类的java.lang.Class对象，作为方法区这个类的各种数据的访问入口

7.3.2 验证阶段

验证是连接阶段的第一步，这一阶段的目的就是确保Class文件的字节流信息符合《Java 虚拟机规范》的全部约束要求，保证这些信息被当做代码运行后不会危害虚拟机自身的安全。

7.3.3 准备阶段

准备阶段是正式为类中定义的变量（即静态变量，被static修饰的变量）分配内存并设置类变量初始值的阶段。

关于准备阶段，还有两个容易产生混淆的概念笔者需要着重强调，首先是这时候进行内存分配的仅包括类变量，而不包括实例变量，实例变量将会在对象实例化时随着对象一起分配在Java堆中。其次是这里所说的初始值“通常情况”下是数据类型的零值，假设一个类变量的定义为：

  public static int value = 123;

那变量value在准备阶段过后的初始值为0而不是123，因为这时尚未开始执行任何Java方法，而把value赋值为123的putstatic指令是程序被编译后，存放于类构造器()方法之中，所以把value赋值为123的动作要到类的初始化阶段才会被执行。表7-1列出了Java中所有基本数据类型的零值。

表7-1　基本数据类型的零值

​

上面提到在“通常情况”下初始值是零值，那言外之意是相对的会有某些“特殊情况”：如果类字段的字段属性表中存在ConstantValue属性，那在准备阶段变量值就会被初始化为ConstantValue属性所指定的初始值，假设上面类变量value的定义修改为：

public static final int value = 123;

编译时Javac将会为value生成ConstantValue属性，在准备阶段虚拟机就会根据Con-stantValue的设置将value赋值为123。

7.3.4 解析阶段

解析阶段是Java虚拟机将常量池内的符号引用替换为直接引用的过程。

7.3.5 初始化阶段

类的初始化阶段是类加载过程的最后一个步骤，之前介绍的几个类加载的动作里，除了在加载阶段用户应用程序可以通过自定义类加载器的方式局部参与外，其余动作都完全由Java虚拟机来主导控制。直到初始化阶段，Java虚拟机才真正开始执行类中编写的Java程序代码，将主导权移交给应用程序。

进行准备阶段时，变量已经赋过一次系统要求的初始零值，而在初始化阶段，则会根据程序员通过程序编码制定的主观计划去初始化类变量和其他资源。我们也可以从另外一种更直接的形式来表达：初始化阶段就是执行类构造器()方法的过程。()并不是程序员在Java代码中直接编写的方法，它是Javac编译器的自动生成物，但我们非常有必要了解这个方法具体是如何产生的，以及()方法执行过程中各种可能会影响程序运行行为的细节，这部分比起其他类加载过程更贴近于普通的程序开发人员的实际工作 [1] 。

·()方法是由编译器自动收集类中的所有类变量的赋值动作和静态语句块（static{}块）中的语句合并产生的，编译器收集的顺序是由语句在源文件中出现的顺序决定的，静态语句块中只能访问到定义在静态语句块之前的变量，定义在它之后的变量，在前面的静态语句块可以赋值，但是不能访问

public class Test {static {i = 0; // 给变量复制可以正常编译通过System.out.print(i); // 这句编译器会提示“非法向前引用”}static int i = 1;
}

·()方法与类的构造函数（即在虚拟机视角中的实例构造器()方法）不同，它不需要显式地调用父类构造器，Java虚拟机会保证在子类的()方法执行前，父类的()方法已经执行完毕。因此在Java虚拟机中第一个被执行的()方法的类型肯定是java.lang.Object。

由于父类的()方法先执行，也就意味着父类中定义的静态语句块要优先于子类的变量赋值操作，如代码清单7-6中，字段B的值将会是2而不是1。

代码清单7-6

static class Parent {public static int A = 1;static {A = 2;}
}
static class Sub extends Parent {public static int B = A;
}
public static void main(String[] args) {System.out.println(Sub.B);
}

7.4 类加载器

Java虚拟机设计团队有意把类加载阶段中的“通过一个类的全限定名来获取描述该类的二进制字节流”这个动作放到Java虚拟机外部去实现，以便让应用程序自己决定如何去获取所需的类。实现这个动作的代码被称为“类加载器”（Class Loader）。

类加载器可以说是Java语言的一项创新，它是早期Java语言能够快速流行的重要原因之一。类加载器最初是为了满足Java Applet的需求而设计出来的，在今天用在浏览器上的Java Applet技术基本上已经被淘汰 [1] ，但类加载器却在类层次划分、OSGi、程序热部署、代码加密等领域大放异彩，成为Java技术体系中一块重要的基石，可谓是失之桑榆，收之东隅。

双亲委派模型的工作过程是：如果一个类加载器收到了类加载的请求，它首先不会自己去尝试加载这个类，而是把这个请求委派给父类加载器去完成，每一个层次的类加载器都是如此，因此所有的加载请求最终都应该传送到最顶层的启动类加载器中，只有当父加载器反馈自己无法完成这个加载请求（它的搜索范围中没有找到所需的类）时，子加载器才会尝试自己去完成加载。

双亲委派机制应用在类加载的过程

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-LQlyf3Kx-1597113521258)(%E6%B7%B1%E5%85%A5%E7%A0%94%E7%A9%B6JVM%E4%B8%93%E9%A2%98.assets/%E7%B1%BB%E5%8A%A0%E8%BD%BD%E8%BF%87%E7%A8%8B%E2%80%94%E2%80%94%E5%8F%8C%E4%BA%B2%E5%A7%94%E6%B4%BE%E6%9C%BA%E5%88%B6.png)]

类加载器

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Mdawesb4-1597113521261)(%E6%B7%B1%E5%85%A5%E7%A0%94%E7%A9%B6JVM%E4%B8%93%E9%A2%98.assets/%E7%B1%BB%E5%8A%A0%E8%BD%BD%E5%99%A8.png)]

1. 双亲委派，主要出于安全来考虑，比如如果自己定义了一个java.lang.String的类然后打成jar包，给第三方使用，如果第三方用这个来存储账号和密码的时候，那么jar中就可以获得用户的账号和密码，这样子用户的账号和密码就不仅仅只存在于数据库当中了，这样是不安全的。

   • 父加载器不是“类加载器的加载器”也不是“类加载器的父类加载器”。父加载器并不是指的是父类,这里和java中的继承关系不一样,在类加载器中会有一个parent属性,这里是由jdk内部帮你赋值的,当你加载一个类的时候由于双亲委派(源码中可以看到)所以会先让parent对应的加载器进行加载

     历史上有三次打破双亲委派

     打破双亲委派重写loadClass方法

   package com.zhou.jvm.loading.testthree;import java.io.File;
   import java.io.FileInputStream;
   import java.io.IOException;
   import java.io.InputStream;/*** @author zhouyanxiang* @create 2020-07-2020/7/27-21:32* 破坏双亲委派机制*/
   public class ClassLoadOverride {private static class MyLoader extends ClassLoader {@Overridepublic Class<?> loadClass(String name) throws ClassNotFoundException {//            File f = new File("C:/work/ijprojects/JVM/out/production/JVM/" + name.replace(".", "/").concat(".class"));String filePath = "D:\\WorkSpace\\IdeaWorkSpace\\JVM-zhou-master\\out\\production\\JVM-zhou-master\\";File f = new File(filePath + name.replace(".", "/").concat(".class"));if(!f.exists()) {return super.loadClass(name);}try {InputStream is = new FileInputStream(f);byte[] b = new byte[is.available()];is.read(b);return defineClass(name, b, 0, b.length);} catch (IOException e) {e.printStackTrace();}return super.loadClass(name);}}public static void main(String[] args) throws Exception {MyLoader m = new MyLoader();Class clazz = m.loadClass("com.zhou.jvm.Hello");m = new MyLoader();Class clazzNew = m.loadClass("com.zhou.jvm.Hello");System.out.println(clazz == clazzNew);}
   }

2. LazyLoading 五种情况

   1. –new getstatic putstatic invokestatic指令，访问final变量除外

      –java.lang.reflect对类进行反射调用时

      –初始化子类的时候，父类首先初始化

      –虚拟机启动时，被执行的主类必须初始化

      –动态语言支持java.lang.invoke.MethodHandle解析的结果为REF_getstatic REF_putstatic REF_invokestatic的方法句柄时，该类必须初始化

3. ClassLoader的源码

   实现双亲委派的源码loadClass方法

   protected Class<?> loadClass(String name, boolean resolve)throws ClassNotFoundException{synchronized (getClassLoadingLock(name)) {// First, check if the class has already been loadedClass<?> c = findLoadedClass(name);if (c == null) {long t0 = System.nanoTime();try {if (parent != null) {c = parent.loadClass(name, false);} else {c = findBootstrapClassOrNull(name);}} catch (ClassNotFoundException e) {// ClassNotFoundException thrown if class not found// from the non-null parent class loader}if (c == null) {// If still not found, then invoke findClass in order// to find the class.long t1 = System.nanoTime();c = findClass(name);// this is the defining class loader; record the statssun.misc.PerfCounter.getParentDelegationTime().addTime(t1 - t0);sun.misc.PerfCounter.getFindClassTime().addElapsedTimeFrom(t1);sun.misc.PerfCounter.getFindClasses().increment();}}if (resolve) {resolveClass(c);}return c;}}


   1. findInCache -> parent.loadClass -> findClass()

4. 自定义类加载器

   1. extends ClassLoader
   2. overwrite findClass() -> defineClass(byte[] -> Class clazz)
   3. 加密
   4. 第一节课遗留问题：parent是如何指定的，打破双亲委派
      1. 用super(parent)指定
      2. 双亲委派的打破
         1. 如何打破：重写loadClass（）
         2. 何时打破过？
            1. JDK1.2之前，自定义ClassLoader都必须重写loadClass()
            2. ThreadContextClassLoader可以实现基础类调用实现类代码，通过thread.setContextClassLoader指定
            3. 热启动，热部署
               1. osgi tomcat 都有自己的模块指定classloader（可以加载同一类库的不同版本）

5. ^混合执行 编译执行 解释执行

   1. 检测热点代码：-XX:CompileThreshold = 10000

八、虚拟机字节码执行引擎

Java虚拟机以方法作为最基本的执行单元，“栈帧”（Stack Frame）则是用于支持虚拟机进行方法调用和方法执行背后的数据结构，它也是虚拟机运行时数据区中的虚拟机栈（Virtual MachineStack） [1] 的栈元素。栈帧存储了方法的局部变量表、操作数栈、动态连接和方法返回地址等信息，能从Class文件格式的方法表中找到以上大多数概念的静态对照物。每一个方法从调用开始至执行结束的过程，都对应着一个栈帧在虚拟机栈里面从入栈到出栈的过程。

在不同的虚拟机实现中，执行引擎在执行字节码的时候，通常会有解释执行（通过解释器执行）和编译执行（通过即时编译器产生本地代码执行）两种选择 [1] ，也可能两者兼备，还可能会有同时包含几个不同级别的即时编译器一起工作的执行引擎。但从外观上来看，所有的Java虚拟机的执行引擎输入、输出都是一致的：输入的是字节码二进制流，处理过程是字节码解析执行的等效过程，输出的是执行结果。

这里一般会牵涉到局部变量表和操作数栈，涉及到的常见问题就是i++和++i的区别，详情可以参照这篇博客https://blog.csdn.net/qq_41688840/article/details/107825771

8.1 局部变量表 Local Variables Table

局部变量表（Local Variables Table）是一组变量值的存储空间，用于存放方法参数和方法内部定义的局部变量。在Java程序被编译为Class文件时，就在方法的Code属性的max_locals数据项中确定了该方法所需分配的局部变量表的最大容量。

8.2 操作数栈(Openand Stack)

操作数栈（Operand Stack）也常被称为操作栈，它是一个后入先出（Last In First Out，LIFO）栈。同局部变量表一样，操作数栈的最大深度也在编译的时候被写入到Code属性的max_stacks数据项之中。操作数栈的每一个元素都可以是包括long和double在内的任意Java数据类型。32位数据类型所占的栈容量为1，64位数据类型所占的栈容量为2。Javac编译器的数据流分析工作保证了在方法执行的任何时候，操作数栈的深度都不会超过在max_stacks数据项中设定的最大值。

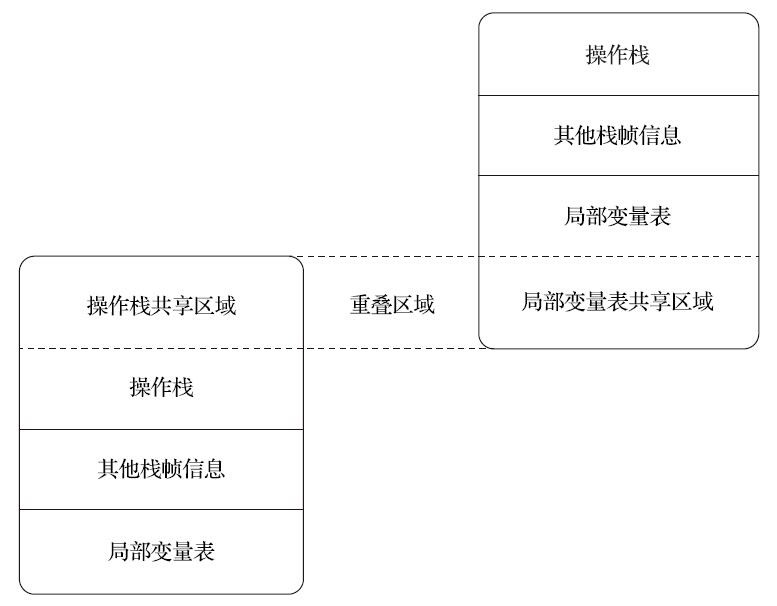

图8-2　两个栈帧之间的数据共享

8.3 动态链接

每个栈帧都包含一个指向运行时常量池 [1] 中该栈帧所属方法的引用，持有这个引用是为了支持方法调用过程中的动态连接（Dynamic Linking）。我们知道Class文件的常量池中存有大量的符号引用，字节码中的方法调用指令就以常量池里指向方法的符号引用作为参数。这些符号引用一部分会在类加载阶段或者第一次使用的时候就被转化为直接引用，这种转化被称为静态解析。另外一部分将在每一次运行期间都转化为直接引用，这部分就称为动态连接。

8.4 方法返回地址

当一个方法开始执行后，只有两种方式退出这个方法。第一种方式是执行引擎遇到任意一个方法返回的字节码指令，这时候可能会有返回值传递给上层的方法调用者（调用当前方法的方法称为调用者或者主调方法），方法是否有返回值以及返回值的类型将根据遇到何种方法返回指令来决定，这种退出方法的方式称为“正常调用完成”（Normal Method Invocation Completion）。

另外一种退出方式是在方法执行的过程中遇到了异常，并且这个异常没有在方法体内得到妥善处理。无论是Java虚拟机内部产生的异常，还是代码中使用athrow字节码指令产生的异常，只要在本方法的异常表中没有搜索到匹配的异常处理器，就会导致方法退出，这种退出方法的方式称为“异常调用完成（Abrupt Method Invocation Completion）”。一个方法使用异常完成出口的方式退出，是不会给它的上层调用者提供任何返回值的。

无论采用何种退出方式，在方法退出之后，都必须返回到最初方法被调用时的位置，程序才能继续执行，方法返回时可能需要在栈帧中保存一些信息，用来帮助恢复它的上层主调方法的执行状态。一般来说，方法正常退出时，主调方法的PC计数器的值就可以作为返回地址，栈帧中很可能会保存这个计数器值。而方法异常退出时，返回地址是要通过异常处理器表来确定的，栈帧中就一般不会保存这部分信息。

8.5 解释执行

九、类加载以及子系统的案例

具体参考git代码地址：https://gitee.com/zyxscuec/JVM.git

十、Java内存模型与线程

10.1 硬件层数据一致性

协议很多

intel 用MESI

https://www.cnblogs.com/z00377750/p/9180644.html

现代CPU的数据一致性实现 = 缓存锁(MESI …) + 总线锁

读取缓存以cache line为基本单位，目前64bytes

位于同一缓存行的两个不同数据，被两个不同CPU锁定，产生互相影响的伪共享问题

伪共享问题：JUC/c_028_FalseSharing

使用缓存行的对齐能够提高效率

10.2 乱序问题

CPU为了提高指令执行效率，会在一条指令执行过程中（比如去内存读数据（慢100倍）），去同时执行另一条指令，前提是，两条指令没有依赖关系

https://www.cnblogs.com/liushaodong/p/4777308.html

写操作也可以进行合并

https://www.cnblogs.com/liushaodong/p/4777308.html

JUC/029_WriteCombining

乱序执行的证明：JVM/jmm/Disorder.java

原始参考：https://preshing.com/20120515/memory-reordering-caught-in-the-act/

如何保证特定情况下不乱序

硬件内存屏障 X86

sfence: store| 在sfence指令前的写操作当必须在sfence指令后的写操作前完成。
lfence：load | 在lfence指令前的读操作当必须在lfence指令后的读操作前完成。
mfence：modify/mix | 在mfence指令前的读写操作当必须在mfence指令后的读写操作前完成。

原子指令，如x86上的”lock …” 指令是一个Full Barrier，执行时会锁住内存子系统来确保执行顺序，甚至跨多个CPU。Software Locks通常使用了内存屏障或原子指令来实现变量可见性和保持程序顺序

JVM级别如何规范（JSR133）

LoadLoad屏障：
对于这样的语句Load1; LoadLoad; Load2，

在Load2及后续读取操作要读取的数据被访问前，保证Load1要读取的数据被读取完毕。

StoreStore屏障：

对于这样的语句Store1; StoreStore; Store2，

在Store2及后续写入操作执行前，保证Store1的写入操作对其它处理器可见。

LoadStore屏障：

对于这样的语句Load1; LoadStore; Store2，

在Store2及后续写入操作被刷出前，保证Load1要读取的数据被读取完毕。

StoreLoad屏障：
对于这样的语句Store1; StoreLoad; Load2，

​ 在Load2及后续所有读取操作执行前，保证Store1的写入对所有处理器可见。

volatile的实现细节

1. 字节码层面
   ACC_VOLATILE

2. JVM层面
   volatile内存区的读写 都加屏障

   StoreStoreBarrier

   volatile 写操作

   StoreLoadBarrier

   LoadLoadBarrier

   volatile 读操作

   LoadStoreBarrier

3. OS和硬件层面
   https://blog.csdn.net/qq_26222859/article/details/52235930
   hsdis - HotSpot Dis Assembler
   windows lock 指令实现 | MESI实现

synchronized实现细节

1. 字节码层面
   ACC_SYNCHRONIZED
   monitorenter monitorexit
2. JVM层面
   C C++ 调用了操作系统提供的同步机制
3. OS和硬件层面
   X86 : lock cmpxchg / xxx
   https😕/blog.csdn.net/21aspnet/article/details/88571740
