F1DC2706 SPP/BLE Class1远距蓝牙串口透传模块概览

1 概述

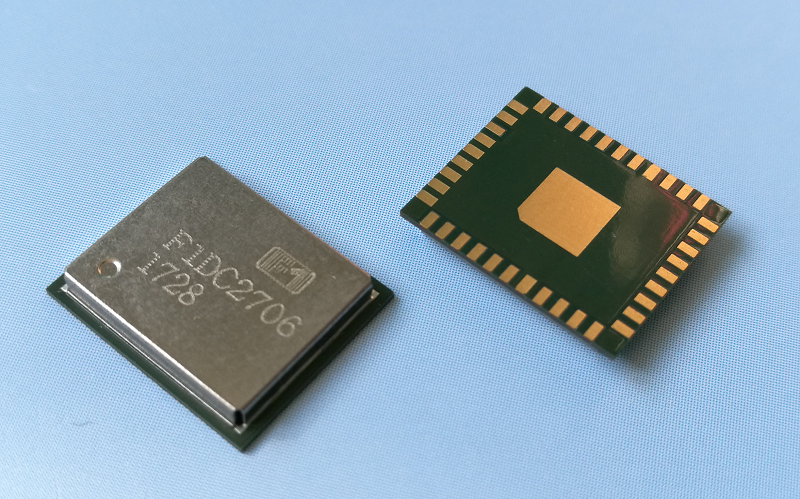

F1DC2706双模蓝牙模块是韩国汽车蓝牙模块生产商F1-Media生产的双模远距离蓝牙模块，封装是LGA41，尺寸为11×13mm，发射功率达到10dBm，配合倒F PCB天线，让硬件设计更简单，模块使用的是汽车级板材，可靠性更高，非常契合汽车诊断等无线数据采集终端行业需求

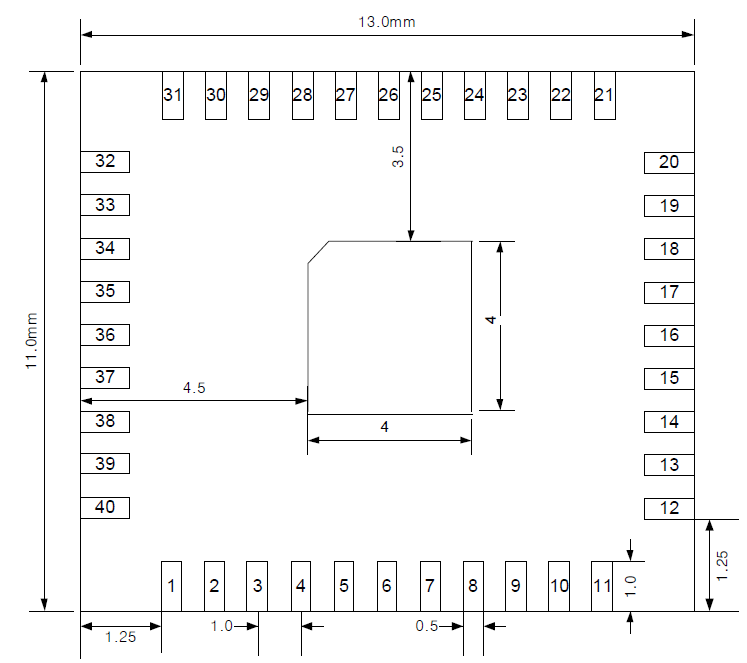

模块引脚排列及尺寸示意图如下图所示。

2 特点

F1DC2706集成有经典蓝牙和BLE两种模式，在SPP透传模式下，有传输速度快、响应时间短和距离远的特点，特别适合应用于类似汽车诊断设备的VCI数据采集终端，刷写ECU速度比普通CSR417系列蓝牙模块快20%。

在BLE模式下，拥有搞到-96.5的接收灵敏度。

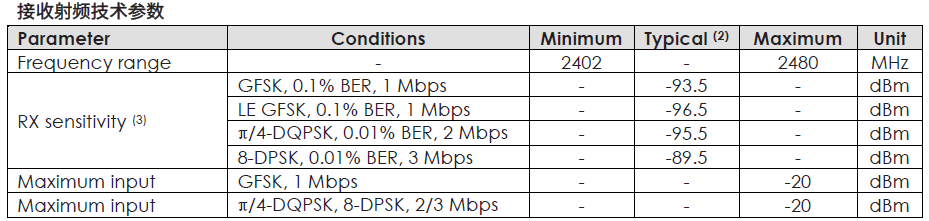

2.1 射频参数

2.2 UART
F1DC2706有一个用于蓝牙数据收发的UART。UART是标准的4线接口（RX，TX，RTS和CTS），波特率从9600 bps到4.0 Mbps可调。该界面具有自动波特率检测功能，可返回波特率选择。或者，可以通过特定的AT命令选择波特率。另外UART具有10K字节的接发缓存，也就是说UART可以一次收发10K字节。

3 应用领域

• OBD 汽车诊断设备
• 无线数据采集终端
• 穿戴类监测设备
• 销售及仓储数据录入终端
