ASEMI肖特基二极管MBR60100PT和普通二极管区别

编辑-Z

肖特基二极管MBR60100PT和普通二极管都是单向导电的，可用于整流电路。肖特基二极管MBR60100PT与普通二极管的主要区别在于普通二极管的耐压可以做得更高，但其恢复速度低，只能用于低频整流。如果是高频，将无法快速恢复而发生反向泄漏，最终导致管子严重发热烧毁；肖特基二极管MBR60100PT的耐压往往较低，但其恢复速度快，可用于高频应用。因此，开关电源使用这种类型的二极管作为整流输出，就算是这样开关电源上的整流管的温度还是很高的。

MBR60100PT参数描述

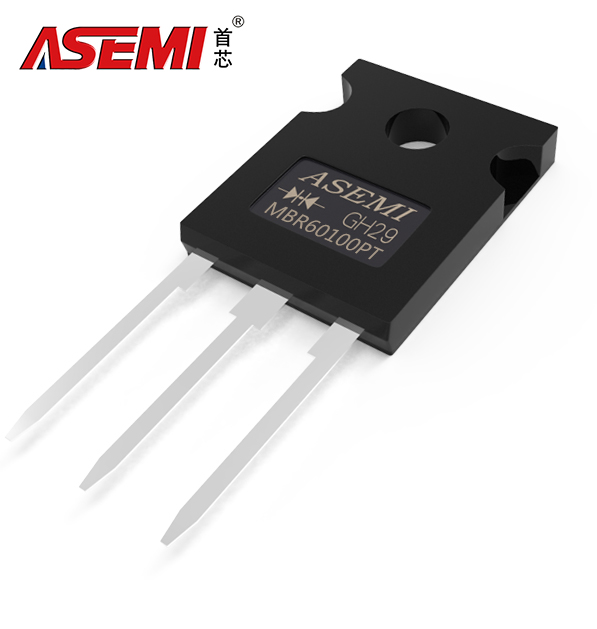

型号：MBR60100PT

封装：TO-247/3P

特性：肖特基二极管

电性参数：60A 100V

芯片材质：SI

正向电流(Io)：60A

芯片个数：2

正向电压(VF)：0.78V

芯片尺寸：150MIL

浪涌电流Ifsm：500A

漏电流(Ir)：30uA

工作温度：-40~+175℃

恢复时间(Trr)：<5nS

引线数量：3

ASEMI肖特基二极管MBR60100PT和普通二极管区别：

1、普通二极管在有电流通过时会产生1.7伏左右的压降，而肖特基二极管MBR60100PT的压降只有0.78伏，因此可以提高系统的效率。

2、肖特基二极管MBR60100PT利用金属-半导体结作为肖特基势垒产生整流效应，不同于普通二极管中半导体-半导体接面产生的P-N结。

3、肖特基势垒的特性使肖特基二极管MBR60100PT的导通压降较低，可以提高切换速度。

4、普通二极管的反向恢复时间在几百nS左右，如果是高速二极管，会小于100nS。肖特基二极管MBR60100PT反向恢复时间极低，所以小信号肖特基二极管的开关时间在几十pS左右，特殊的大容量肖特基二极管的开关时间也只有几十pS。因为普通二极管在反向恢复时间内会因反向电流而产生EMI噪声。肖特基二极管MBR60100PT可以立即切换，没有反向恢复时间和反向电流的问题。
