计算机视觉注意力网络(五)——SKNet [CVPR 2019]

论文地址：https://arxiv.org/abs/1903.06586
代码地址：https://github.com/implus/SKNet

SENet是对特征图的通道注意力机制的研究，之前的CBAM提到了对特征图空间注意力机制的研究。这里SKNet针对卷积核的注意力机制研究。
不同大小的感受视野（卷积核）对于不同尺度（远近、大小）的目标会有不同的效果。 尽管比如Inception这样的增加了多个卷积核来适应不同尺度图像，但是一旦训练完成后，参数就固定了，这样多尺度信息就会被全部使用了（每个卷积核的权重相同）。
SKNet提出了一种机制，即卷积核的重要性，即 不同的图像能够得到具有不同重要性的卷积核。

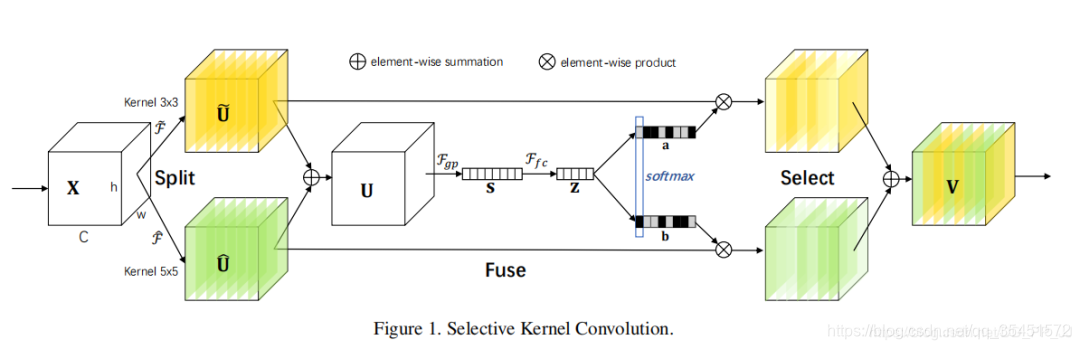

SKNet对不同图像使用的卷积核权重不同，即一种针对不同尺度的图像动态生成卷积核。 整体结构如下图所示：

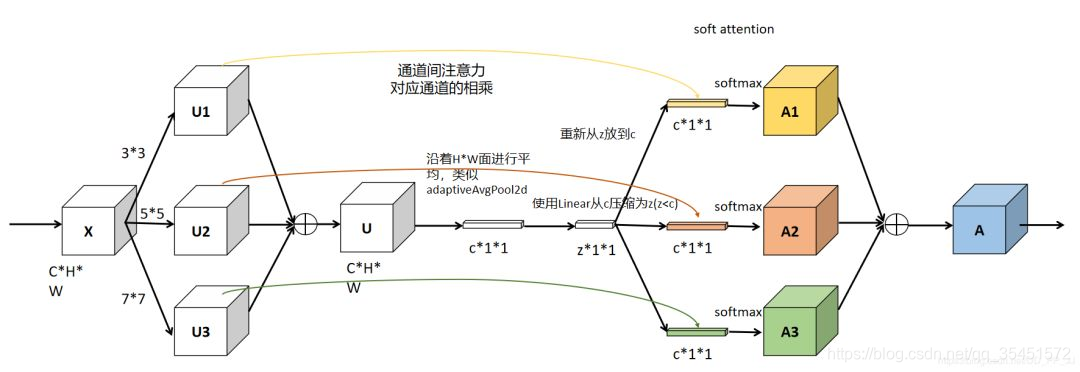

此图为GiantPandaCV公众号作者根据代码重画的网络图

网络主要由Split、Fuse、Select三部分组成。

Split 部分是对原特征图经过不同大小的卷积核部分进行卷积的过程，这里可以有多个分支。对输入X使用不同大小卷积核分别进行卷积操作（图中的卷积核size分别为3x3和5x5两个分支，但是可以有多个分支）。操作包括卷积、efficient grouped/depthwise convolutions、BN。

Fuse部分是计算每个卷积核权重的部分。将两部分的特征图按元素求和

U通过全局平均池化（GAP）生成通道统计信息。得到的Sc维度为C * 1

经过全连接生成紧凑的特征z（维度为d * 1）， δ是RELU激活函数，B表示批标准化（BN），z的维度为卷积核的个数，W维度为d×C， d代表全连接后的特征维度，L在文中的值为32，r为压缩因子。

Select 部分是根据不同权重卷积核计算后得到的新的特征图的过程。
进行softmax计算每个卷积核的权重，计算方式如下图所示。如果是两个卷积核，则 ac + bc = 1。z的维度为（d * 1）A的维度为（C * d），B的维度为（C * d），则a = A x z的维度为1 * C。

Ac、Bc为A、B的第c行数据（1 * d）。ac为a的第c个元素，这样分别得到了每个卷积核的权重。

将权重应用到特征图上。其中V = [V1,V2,…,VC], Vc 维度为（H x W）,如果

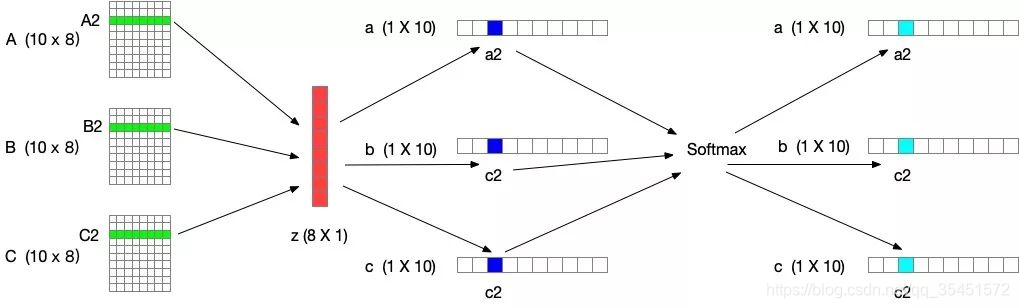

select中softmax部分可参考下图（3个卷积核）

基于pytorch的代码实现：

class SKConv(nn.Module):def __init__(self, features, WH, M, G, r, stride=1, L=32):""" ConstructorArgs:features: input channel dimensionality.WH: input spatial dimensionality, used for GAP kernel size.M: the number of branchs.G: num of convolution groups.r: the radio for compute d, the length of z.stride: stride, default 1.L: the minimum dim of the vector z in paper, default 32."""super(SKConv, self).__init__()d = max(int(features / r), L)self.M = Mself.features = featuresself.convs = nn.ModuleList([])for i in range(M):# 使用不同kernel size的卷积self.convs.append(nn.Sequential(nn.Conv2d(features,features,kernel_size=3 + i * 2,stride=stride,padding=1 + i,groups=G), nn.BatchNorm2d(features),nn.ReLU(inplace=False)))self.fc = nn.Linear(features, d)self.fcs = nn.ModuleList([])for i in range(M):self.fcs.append(nn.Linear(d, features))self.softmax = nn.Softmax(dim=1)def forward(self, x):for i, conv in enumerate(self.convs):fea = conv(x).unsqueeze_(dim=1)if i == 0:feas = feaelse:feas = torch.cat([feas, fea], dim=1)fea_U = torch.sum(feas, dim=1)fea_s = fea_U.mean(-1).mean(-1)fea_z = self.fc(fea_s)for i, fc in enumerate(self.fcs):print(i, fea_z.shape)vector = fc(fea_z).unsqueeze_(dim=1)print(i, vector.shape)if i == 0:attention_vectors = vectorelse:attention_vectors = torch.cat([attention_vectors, vector],dim=1)attention_vectors = self.softmax(attention_vectors)attention_vectors = attention_vectors.unsqueeze(-1).unsqueeze(-1)fea_v = (feas * attention_vectors).sum(dim=1)return fea_v
