STM32CubeMx学习之——基于蓝桥杯物联网开发板实现AD转换和串口通信小例程

STM32CubeMx学习之——基于蓝桥杯物联网开发板实现AD转换和串口通信小例程

本文介绍利用开发板上的AD采集扩展板，采集电压，然后上位机向开发板发送字符“S”，则开发板开启AD转换，并且向上位机发送AD采集的数据，上位机发送字符“E”，则结束AD转换。其中当开始AD采集时，开发板向上位机发送数据的格式为“ADC_Value: XXXX, ADC_Volt: X.XX”。
“ADC_Value”为AD采集的量化数据，为十进制数。“ADC_Volt”为AD采集的转换电压值。当停止AD采集时，开发板向上位机发送“AD采集停止”。

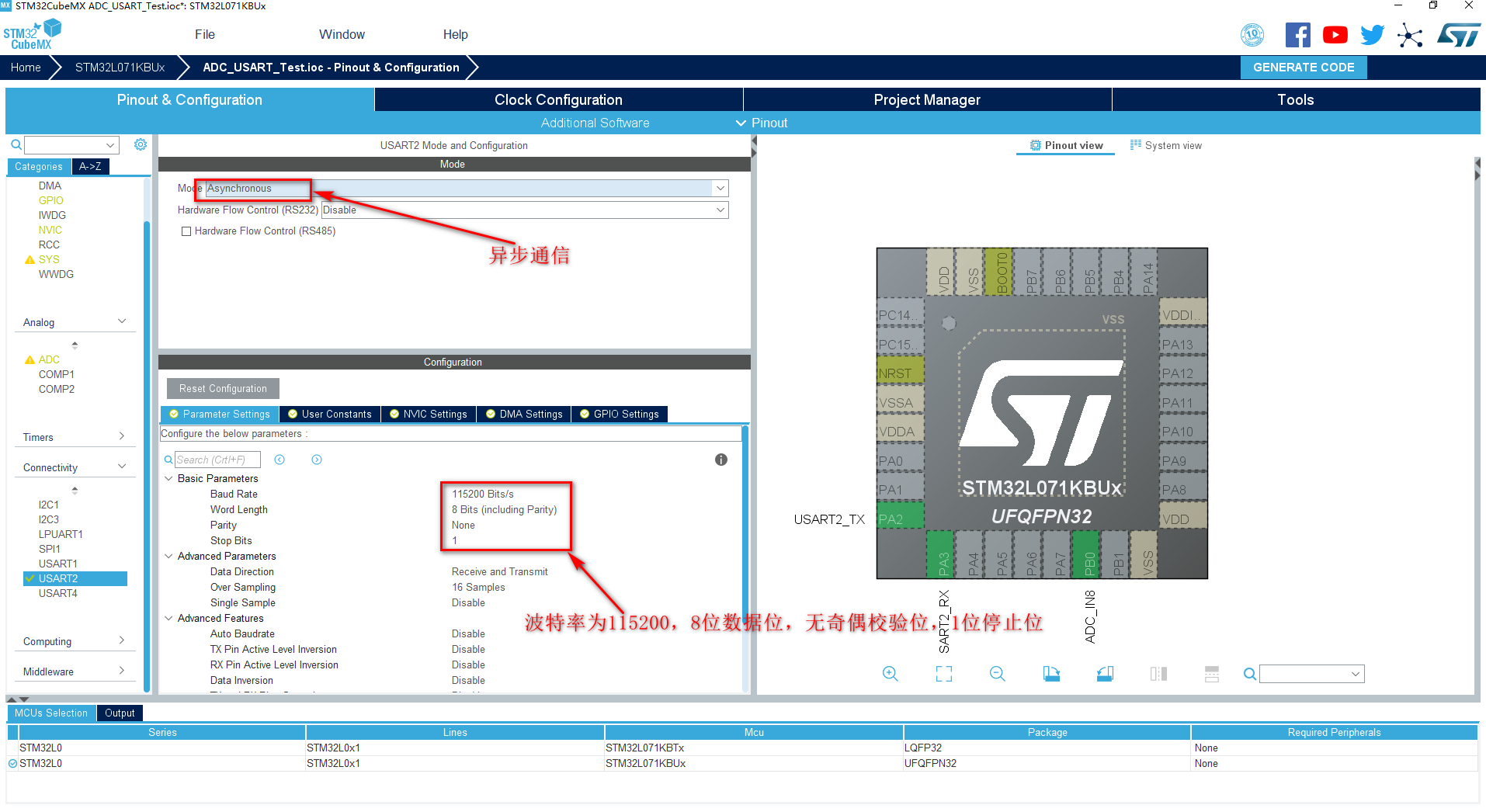

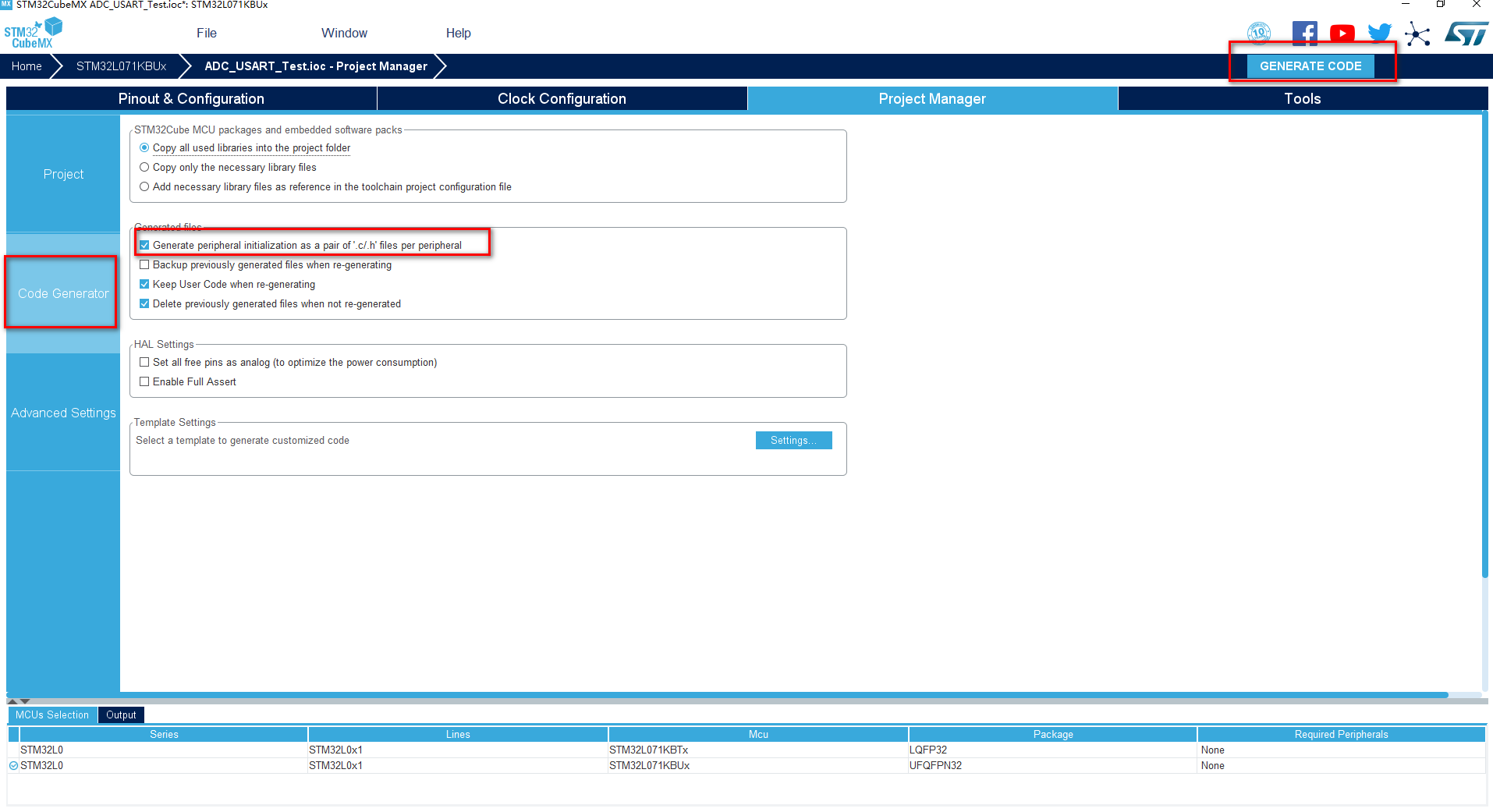

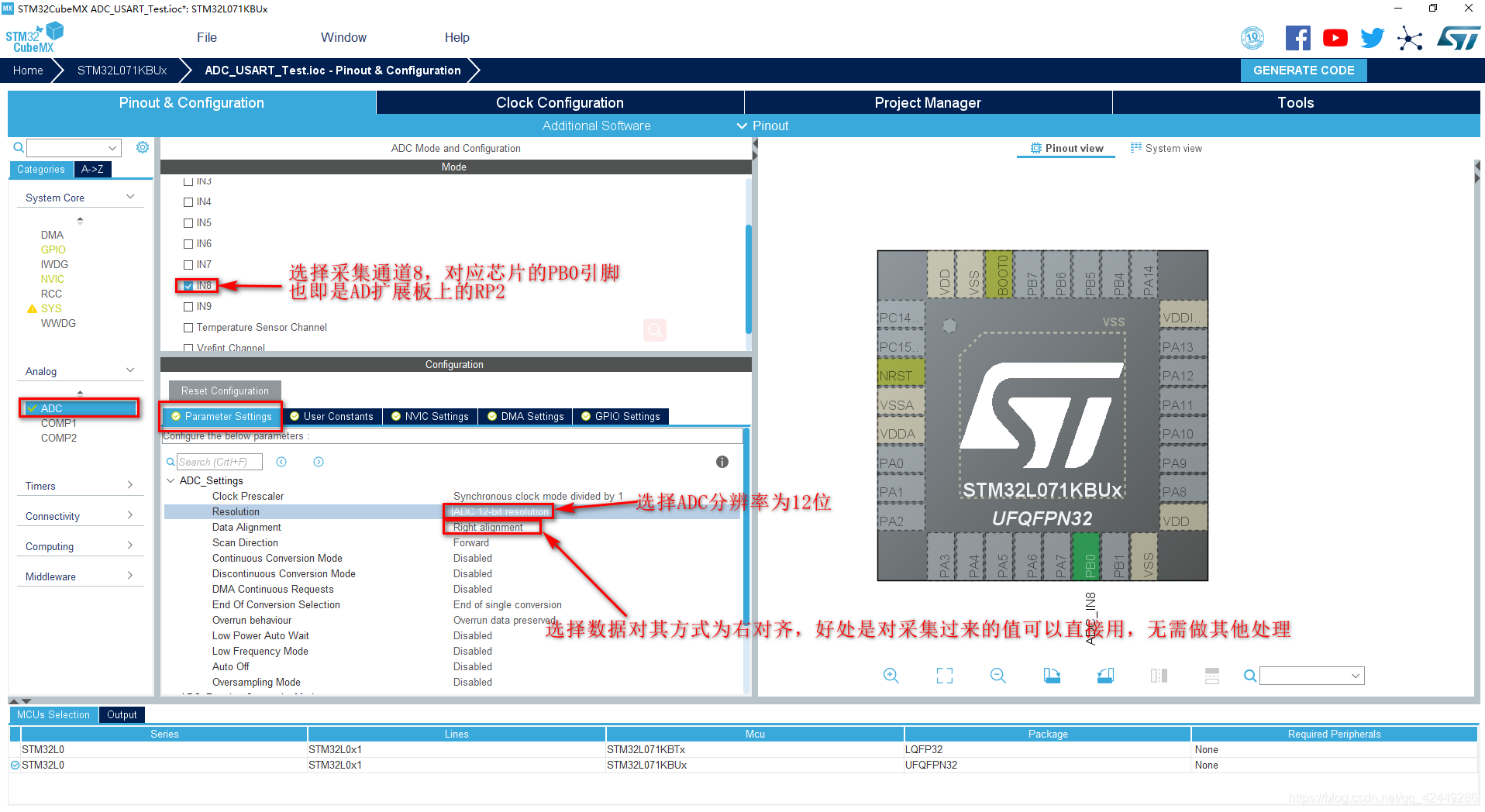

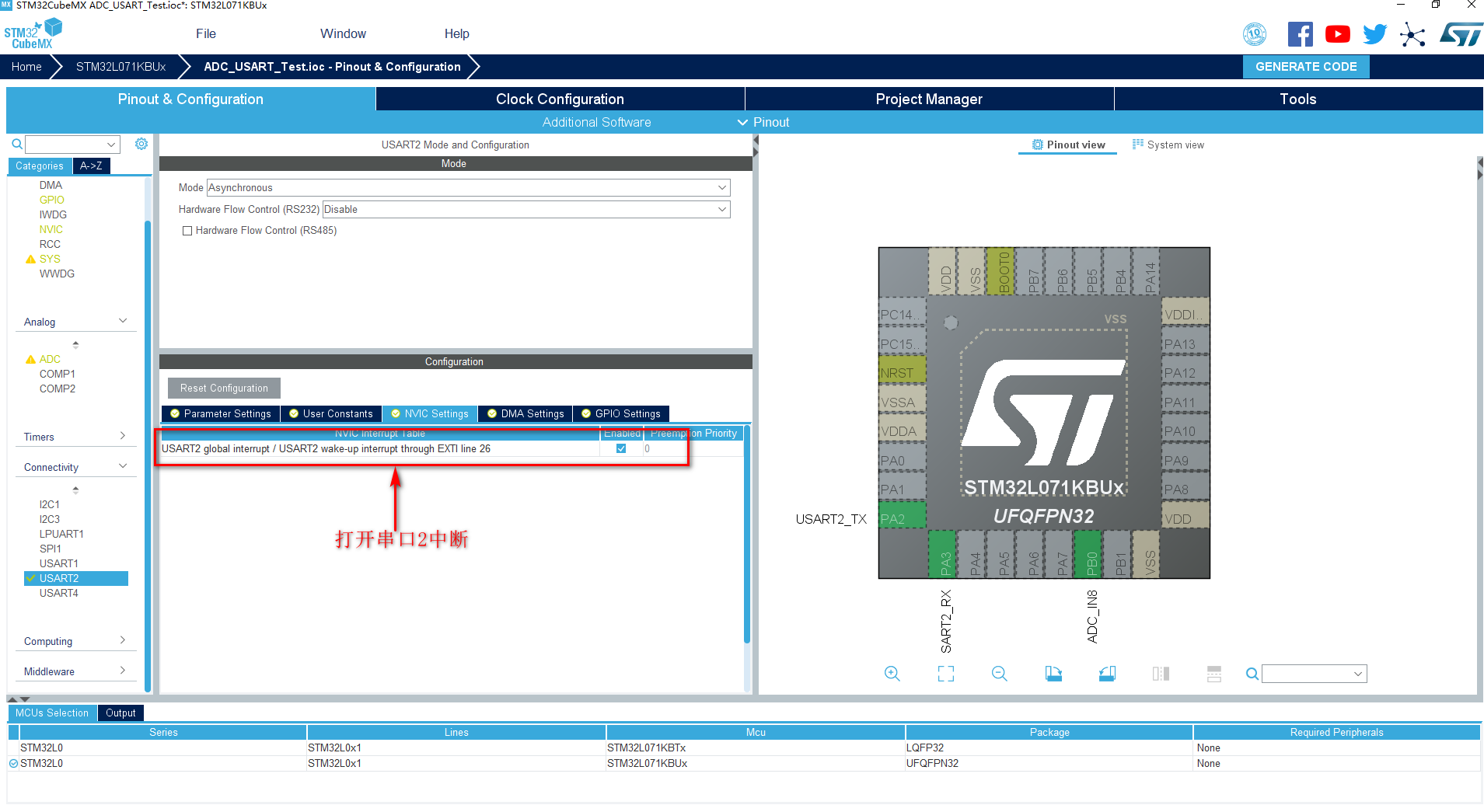

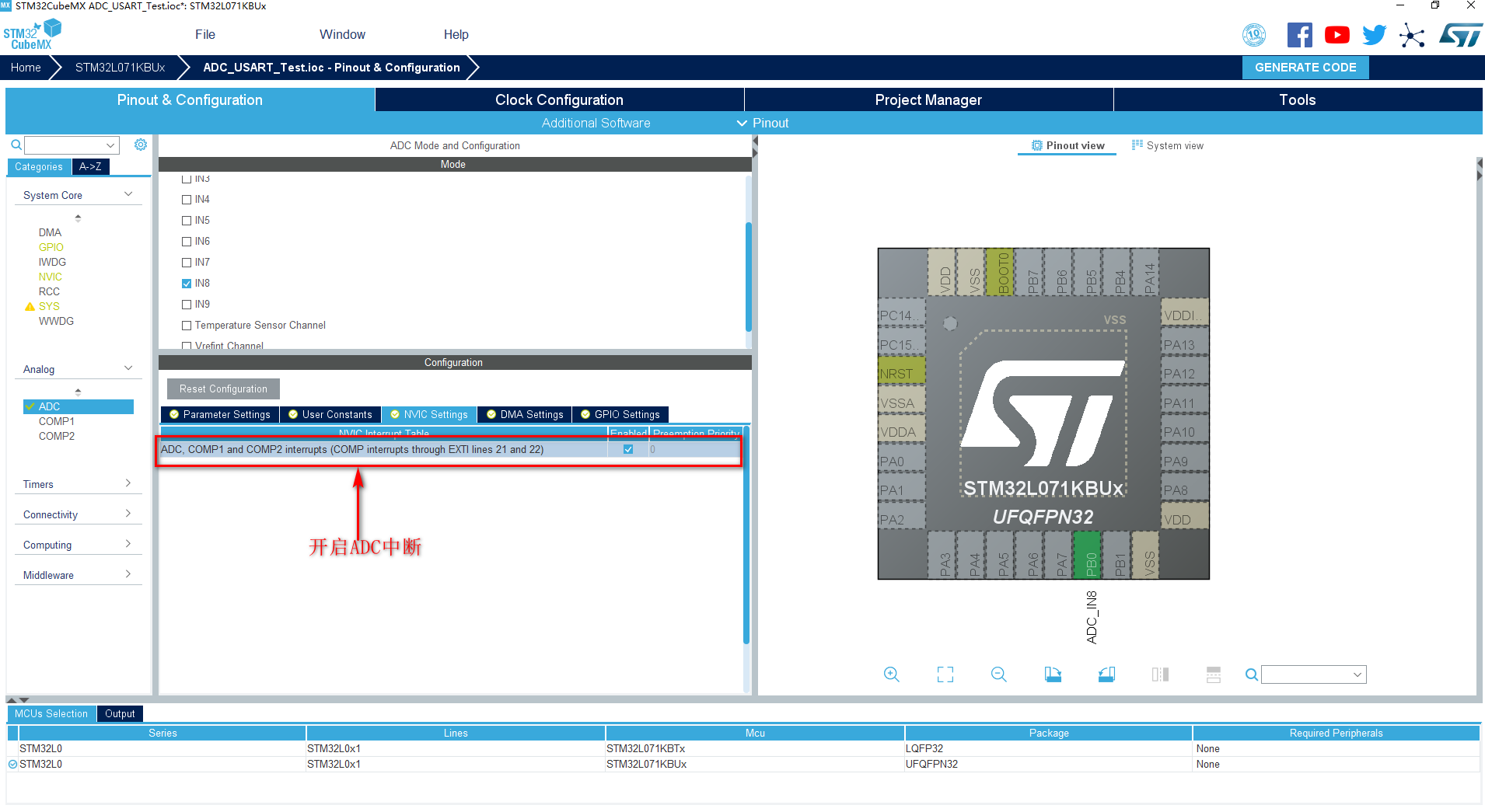

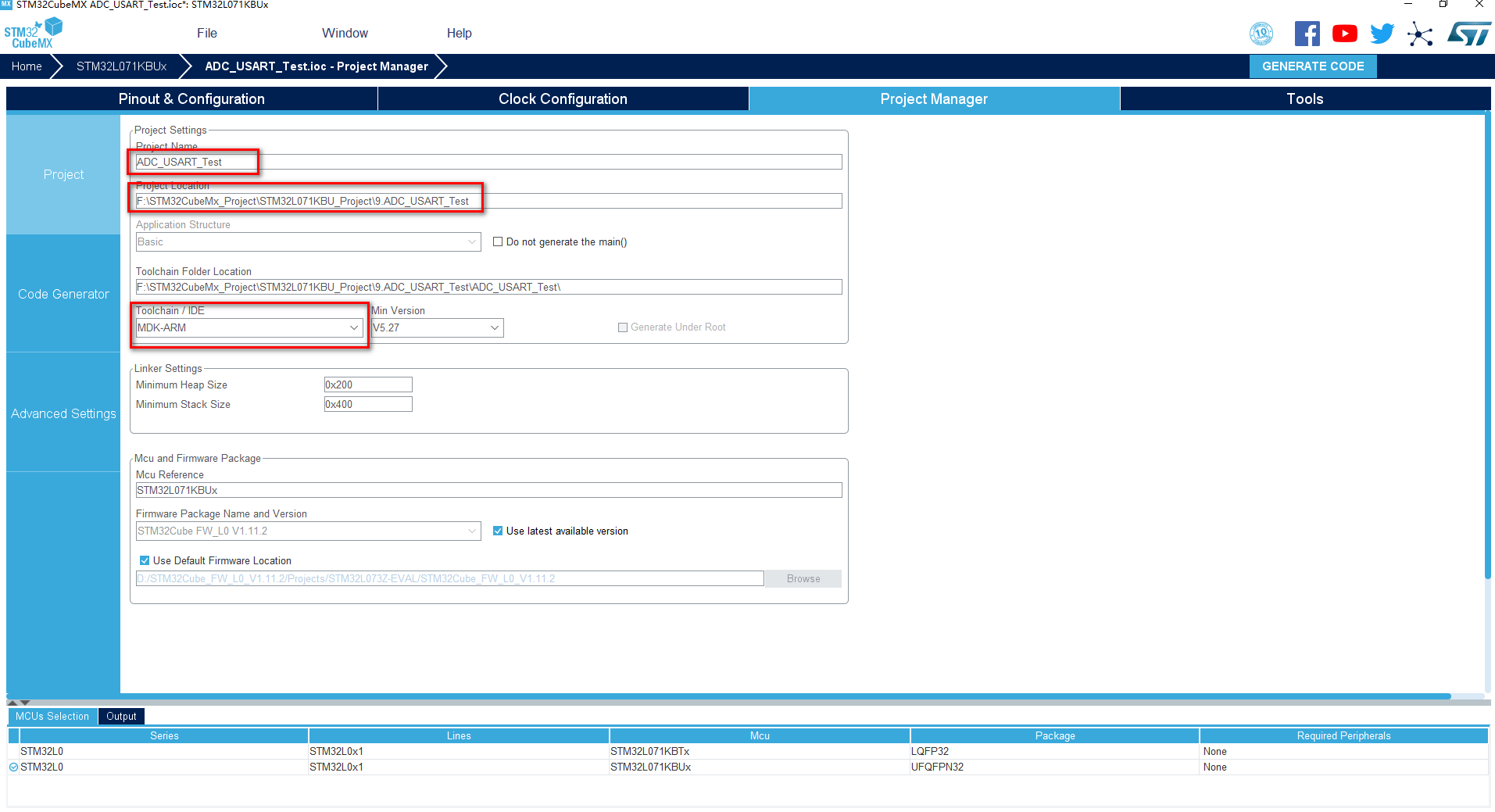

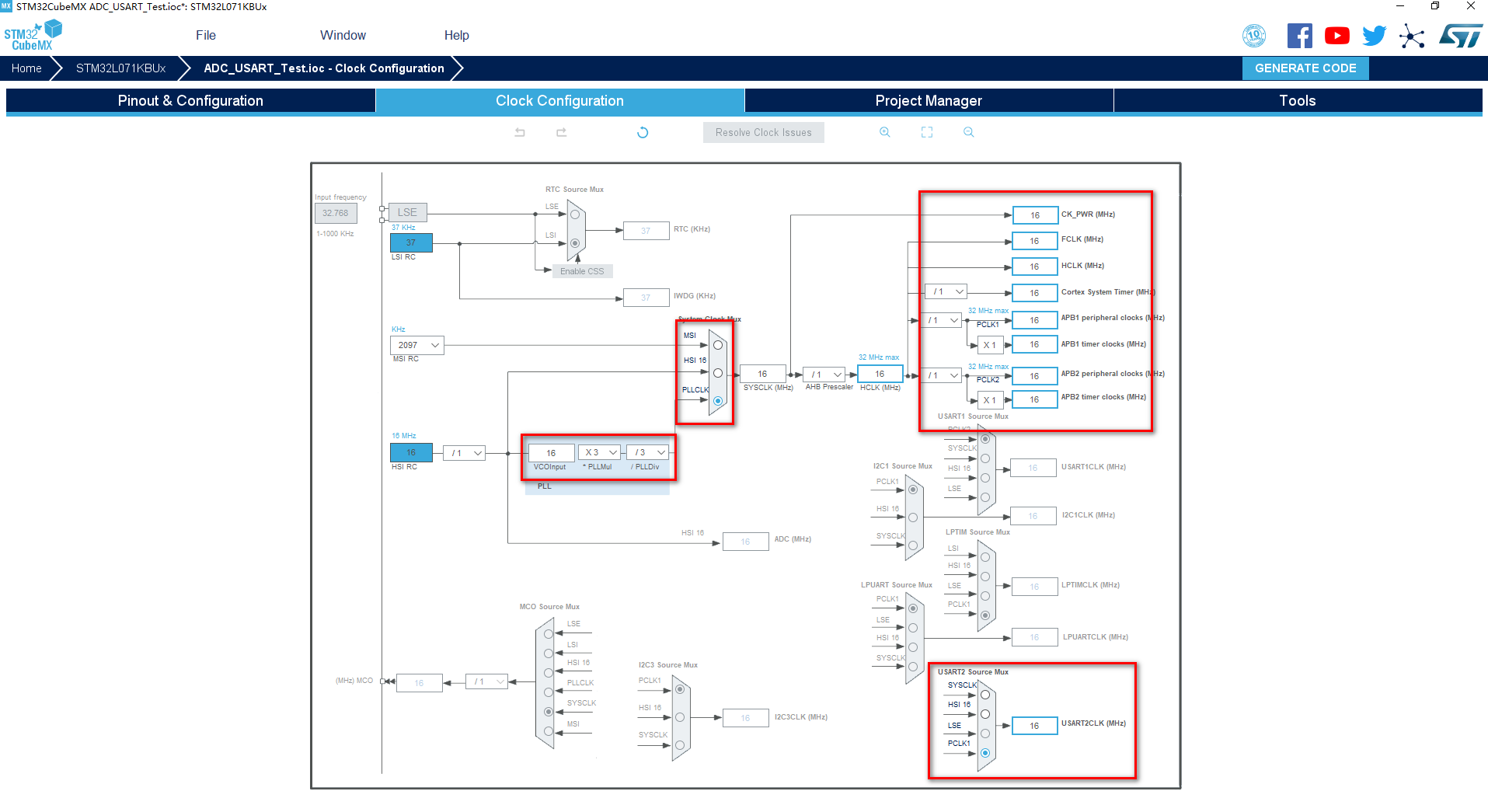

1、利用STM32CubeMx配置外设及创建工程代码

2、部分代码参考

/* Includes ------------------------------------------------------------------*/
#include "stm32l0xx_hal.h"
#include "stdio.h"	//在main.h头文件里面要引用该头文件，以此来使用sprintf函数

/* Private variables ---------------------------------------------------------*/
/* USER CODE BEGIN PV */
uint8_t Rx_buf = 0;	//串口字符接收变量
uint8_t Rx_Flag = 0;	//串口接收正确数据标志位
uint8_t string[50];	//sprintf函数字符缓冲数组
uint16_t ADC_Value = 0;	//AD采集量化值变量
float ADC_Volt = 0;	//AD采集电压值变量
/* USER CODE END PV */

/* USER CODE BEGIN 0 */
void USART2_Send_AD_Start(void)
{sprintf((char *)string, "ADC_Value: %d, ADC_Volt: %.2fV\r\n", ADC_Value, ADC_Volt);	//利用sprintf函数，发送AD采集的数据HAL_UART_Transmit(&huart2, string, sizeof(string), 10000);	//串口2发送数据
}void USART2_Send_AD_Stop(void)
{sprintf((char *)string, "AD采集停止\r\n");HAL_UART_Transmit(&huart2, string, sizeof(string), 10000);
}
/* USER CODE END 0 */

  /* USER CODE BEGIN 2 */HAL_UART_Receive_IT(&huart2, &Rx_buf, 1);	//打开串口接收(中断方式)/* USER CODE END 2 */

/* Infinite loop *//* USER CODE BEGIN WHILE */while (1){/* USER CODE END WHILE *///接收到字符“E”，则关闭ADC采集if(Rx_Flag == 1){HAL_ADC_Stop_IT(&hadc);USART2_Send_AD_Stop();HAL_Delay(1000);}//接收到字符“S”，则开启ADC采集，并且向上位机发送采集数据else if(Rx_Flag == 2){HAL_ADC_Start_IT(&hadc);USART2_Send_AD_Start();HAL_Delay(1000);}/* USER CODE BEGIN 3 */}/* USER CODE END 3 */

/* USER CODE BEGIN 4 */
//ADC采集中断回调函数
void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc)
{if(hadc->Instance == ADC1){ADC_Value = HAL_ADC_GetValue(hadc);	//获得AD采集的量化值ADC_Volt = ADC_Value * 3.3 / 4096;	//通过计算得出对应的电压值}
}void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{if(huart->Instance == USART2){if(Rx_buf == 'E'){Rx_Flag = 1;	//如果开发板接收到字符“E”，则关闭ADC采集}else if(Rx_buf == 'S'){Rx_Flag = 2;	//如果开发板接收到字符“S”，则开发板向上位机发送采集的AD值，间隔1S}HAL_UART_Receive_IT(&huart2, &Rx_buf, 1);	//重新开始接受串口数据}
}
/* USER CODE END 4 */

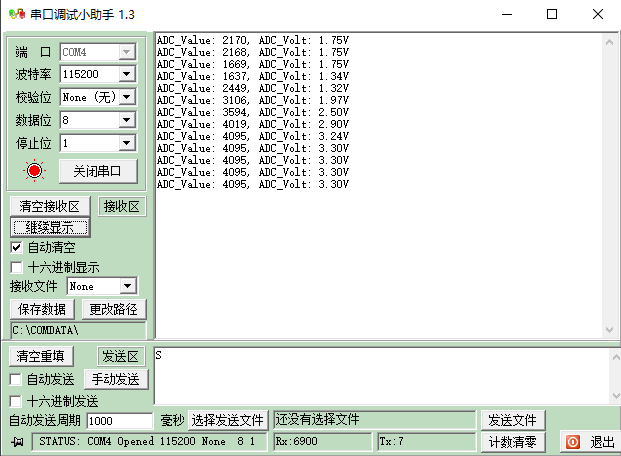

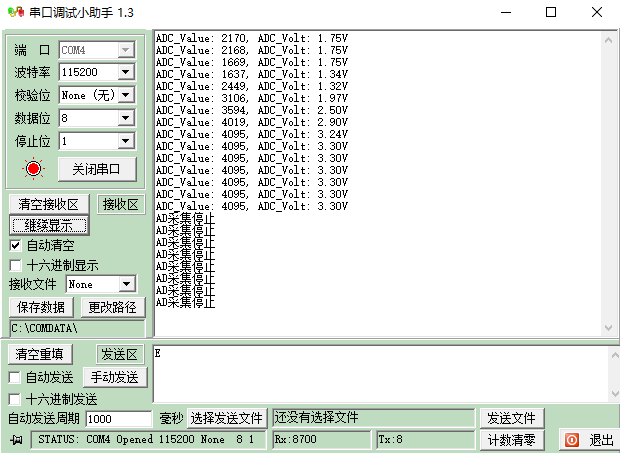

3、实验现象

4、结束语

注意要打开相应的中断，否则要修改代码。
