IP包头结构定义以及结构体iphdr分析

Linux, linux
可以使用 http://blog.csdn.net/dreamintheworld/article/details/52096675 中的例程来实践通讯过程；

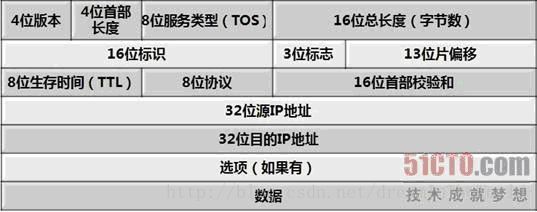

来看一下IP包, IP头结构的定义

数据对应

对应的结构体在 /usr/src/linux-2.6.19/include/linux/ip.h(或 /usr/src/linux-headers-3.5.0-18/include/linux/ip.h)

struct iphdr {
#if defined(__LITTLE_ENDIAN_BITFIELD)__u8    ihl:4,version:4;
#elif defined (__BIG_ENDIAN_BITFIELD)__u8    version:4,ihl:4;
#else
#error  "Please fix <asm/byteorder.h>"
#endif__u8    tos;__be16  tot_len;__be16  id;__be16  frag_off;__u8    ttl;__u8    protocol;__sum16 check;__be32  saddr;__be32  daddr;/*The options start here. */
};

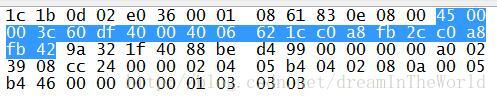

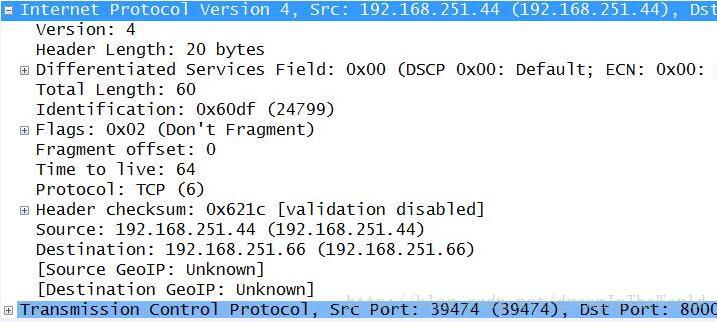

看包情况

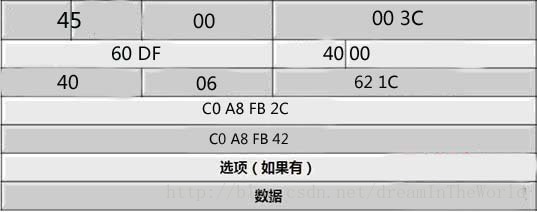

45（0100,0101） 第一个8位表示4位版本号+4位首部长度， 0100=Version为4, 0101=5*4=20(个字节长度)
00 （0000,0000）第二个8位表示服务类型
00 3C 第三四个， 16位标识
60 DF 表示16位标识符
40 00 表示3位标志+13位片偏移 （000=位标识， 1000000000000=位偏移）
40 表示8位生存时间
06 表示8位协议，这里表示TCP
62 1C 表示16位首部校验和
C0 A8 FB 2C 表示32位源IP地址
C0 A8 FB 42 表示32位目的IP地址
无选项
无数据

这个包TCP协议里面的第一次握手的情况，TCP握手基本就是无选项无数据，所以目的地址之后就没有数据了；

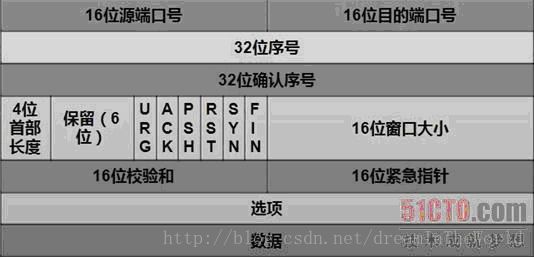

还有关于TCP头部和UDP头部的结构情况，放个图，分析情况基本一致，不做详细分析

TCP

//TCP报头结构体
typedef struct tcphdr
{  u_short th_sport;  u_short th_dport;  u_int th_seq;  u_int th_ack;  u_int th_off:4;  u_int th_x2:4;  u_char th_flags;  u_short th_win;  u_short th_sum;  u_short th_urp;
}TCP_HEADER;

UDP

//UDP报头结构体*/
typedef struct udphdr
{  u_short uh_sport;  u_short uh_dport;  u_short uh_ulen;  u_short uh_sum;
}UDP_HEADER;
