使用梯形图逻辑的逻辑联锁

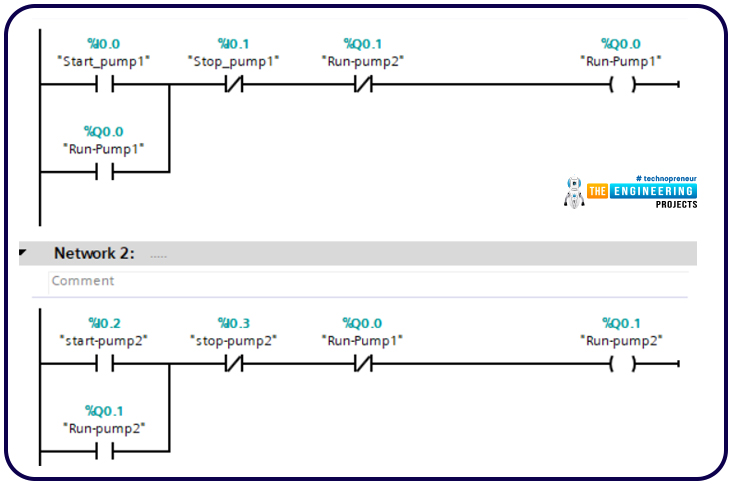

让我们开始实验工作，现在打开模拟器，第一个示例如图10所示，有两个泵。我们需要在每个给定时间运行一个泵。因此，当另一个工作时，它们中的任何一个都不会起作用。图1所示的梯形图逻辑代码使用每个泵的线圈的触点来锁定另一个泵。例如，如果第一个泵正在运行，这将打开路径，以防止在第二个泵的线圈被要求运行时通电。同样，当第二个泵运行时，第一个泵的线圈会受到阻碍。它看起来很聪明，但让我们测试一下，看看我们设计的逻辑是否与实时环境相匹配，或者是否有问题需要解决！
图 10：第一个梯形图逻辑程序示例
模拟示例 1
井！现在我们已经开始模拟了。图 11 显示了没有泵请求运行的初始情况。因此，您可以看到每个泵都已设置为在请求后运行。
图 11：未请求泵的初始情况
图 12 显示了我们请求第一台泵运行的情况。因为停止按钮没有升高，第二泵没有运行;第一个泵开始运行，如图 12 所示。所以问题是，当请求泵2运行时会发生什么？！我看看
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-bPxbFjaB-1645067110666)(https://www.theengineeringprojects.com/wp-content/uploads/2022/02/12-1-300x121.jpg)]
图 12：启动第一个泵
图 13 显示了当我们通过按下泵 2 的启动按钮"start-pump2"来请求泵 2 运行时的情况。正如预期的那样，第二台泵不会按照我们设计的联锁条件运行，方法是将第一台泵盘管的触点作为运行另一台泵的条件。因此，让我们通过停止泵1并尝试运行泵2并查看来消除联锁的阻碍条件。
图 13：请求一个泵在另一个泵运行时运行
图 14 显示了当我们删除联锁条件时会发生什么情况。通过按下第一个泵"停止泵1"的停止按钮，第一个泵已经停止。因此，一旦互锁条件被移除，第二个泵就会运行。因此，现在仿真验证了我们的设计，并证明了我们的联锁代码运行良好。干的好！
图 14：通过停止第一个泵消除联锁条件
联锁梯形图逻辑示例 2
正如我们前面提到的，联锁可以通过传感器状态或读取，运行和停止其他设备的状态来完成，也可以通过逻辑设备（如计时器或计数器）来完成。定时器和计数器可用作联锁技术，用于根据某些延迟或特定计数创建运行条件。图 15 显示了基于计时器的联锁的一个示例，在该示例中，通过点击启动按钮，泵不会运行，直到操作员按住启动按钮 3 秒钟，然后泵开始运行。
图 15： 基于计时器的联锁梯形图逻辑示例

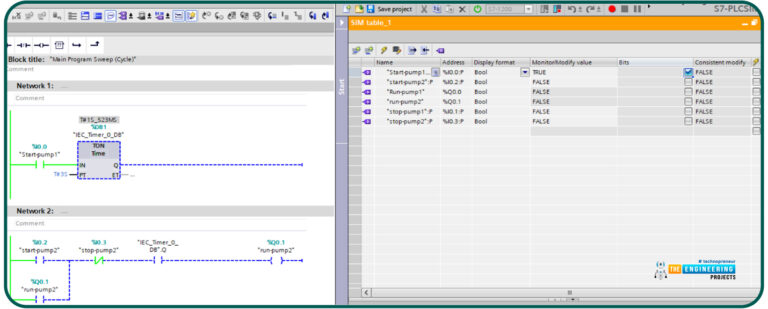

图 16 显示了第二个示例的模拟。我的朋友们，请注意，尽管启动按钮已作员击中 ;泵不会启动，因为它等待计时器计数3秒，然后它可以运行。
图 16： 泵等待计时器启动

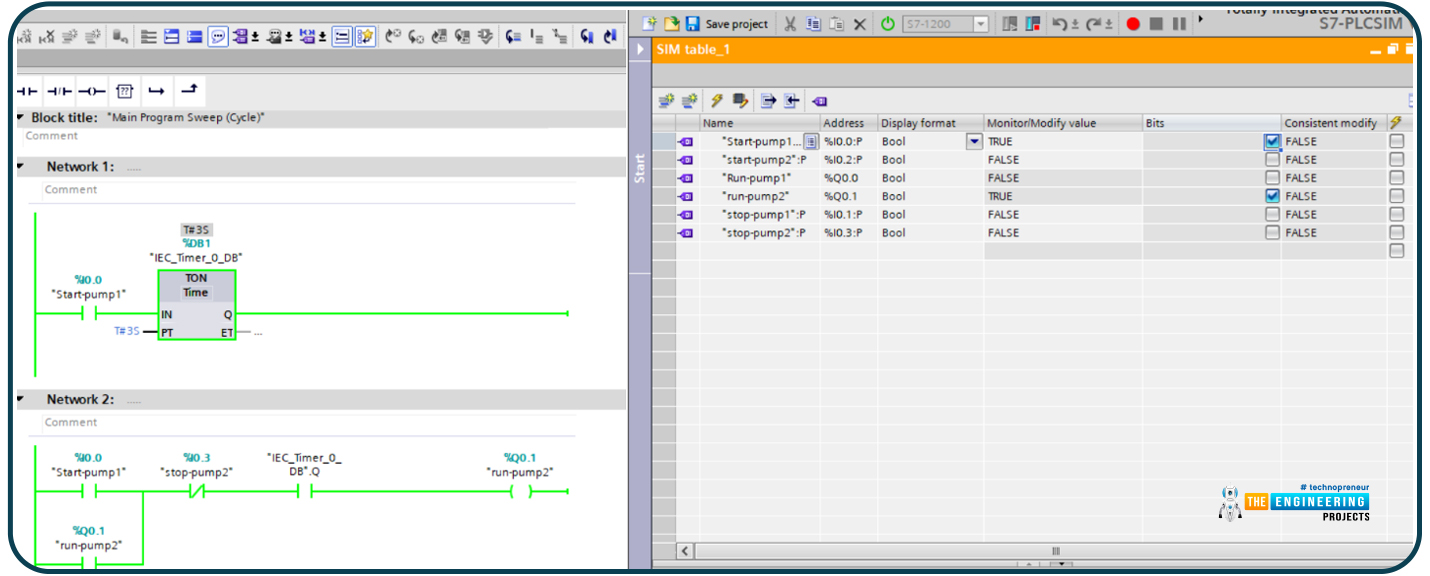

现在，在按住按钮启动 3 秒钟后，图 17 显示了由于互锁条件不再存在，泵开始运行。我很高兴你会得到这个！
