BPG练习2

2023-10-27 19:40
文章标签 练习 bpg

本文主要是介绍BPG练习2，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

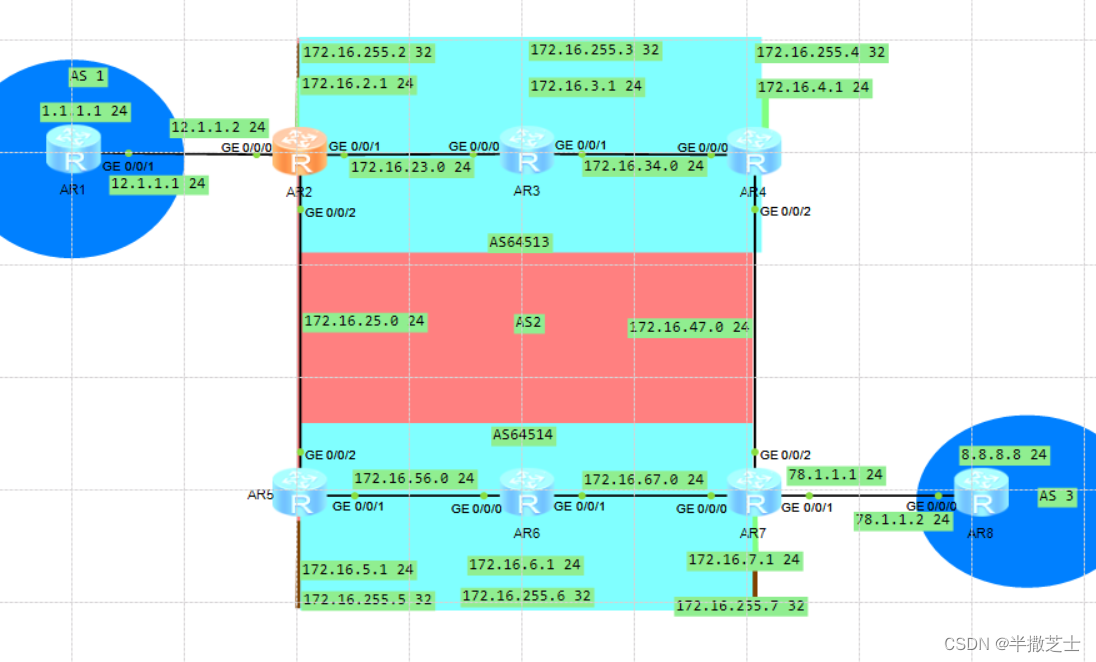

IP规划及拓扑建立

在这里插入图片描述

IP配置

AR1

sys
int l0
ip a 1.1.1.1 24
int g0/0/1
ip a 12.1.1.1 24

AR2

sys
int g0/0/0
ip a 12.1.1.2 24
int g0/0/1
ip a 172.16.23.1 24
int g0/0/2
ip a 172.16.25.1 24
int l0
ip a 172.16.255.2 32
int l1
ip a 172.16.2.1 24

AR3

sys
int g0/0/0
ip a 172.16.23.2 24
int g0/0/1
ip a 172.16.34.1 24
int l0
ip a 172.16.255.3 32
int l1
ip a 172.16.3.1 24

AR4

sys
int g0/0/0
ip a 172.16.34.2 24
int g0/0/2
ip a 172.16.47.1 24
int l0
ip a 172.16.255.4 32
int l1
ip a 172.16.4.1 24

AR5

sys
int g0/0/2
ip a 172.16.25.2 24
int g0/0/1
ip a 172.16.56.1 24
int l0
ip a 172.16.255.5 32
int l1
ip a 172.16.5.1 24

AR6

sys
int g0/0/0
ip a 172.16.56.2 24
int g0/0/1
ip a 172.16.67.1 24
int l0
ip a 172.16.255.6 32
int l1
ip a 172.16.6.1 24

AR7

sys
int g0/0/1
ip a 78.1.1.1 24
int g0/0/0
ip a 172.16.67.2 24
int g0/0/2
ip a 172.16.47.2 24
int l0
ip a 172.16.255.7 32
int l1
ip a 172.16.7.1 24

AR8

sys
int l0
ip a 8.8.8.8 24
int g0/0/0
ip a 78.1.1.2 24

OSPF

AR2~AR7

sys
ospf 1
area 0
network 172.16.0.0 0.0.255.255

BGP

AR1

bgp 1
router-id 1.1.1.1
peer  12.1.1.2  as-number 2

AR2

bgp 64513
router-id 172.16.255.2
confederation id 2
peer  12.1.1.1  as-number 1
confederation peer-as 64514
peer  172.16.255.5  as-number 64514
peer  172.16.255.5 connect-interface LoopBack 0
peer  172.16.255.5 ebgp-max-hop
peer 172.16.255.5 next-hop-local
peer  172.16.255.3  as-number 64513
peer  172.16.255.3 connect-interface LoopBack 0
peer 172.16.255.3 next-hop-local

AR3

bgp 64513
router-id 172.16.255.3
confederation id 2
peer  172.16.255.4  as-number 64513
peer  172.16.255.4 connect-interface LoopBack 0
peer 172.16.255.4 reflect-client
peer  172.16.255.2  as-number 64513
peer  172.16.255.2 connect-interface LoopBack 0

AR4

bgp 64513
router-id 172.16.255.4
confederation id 2
confederation peer-as 64514
peer  172.16.255.7  as-number 64514
peer  172.16.255.7 connect-interface LoopBack 0
peer  172.16.255.7 ebgp-max-hop
peer  172.16.255.3  as-number 64513
peer  172.16.255.3 connect-interface LoopBack 0

AR5

bgp 64514
router-id 172.16.255.5
confederation id 2
confederation peer-as 64513
peer  172.16.255.2  as-number 64513
peer  172.16.255.2 connect-interface LoopBack 0
peer  172.16.255.2 ebgp-max-hop 2
peer  172.16.255.6  as-number 64514
peer  172.16.255.6 connect-interface LoopBack 0

AR6

bgp 64514
router-id 172.16.255.6
confederation id 2
peer  172.16.255.7  as-number 64514
peer  172.16.255.7 connect-interface LoopBack 0
peer 172.16.255.7 reflect-client
peer  172.16.255.5  as-number 64514
peer  172.16.255.5 connect-interface LoopBack 0

AR7

bgp 64514
router-id 172.16.255.7
confederation id 2
peer  78.1.1.2  as-number 3
confederation peer-as 64513
peer  172.16.255.4  as-number 64513
peer  172.16.255.4 connect-interface LoopBack 0
peer  172.16.255.4 ebgp-max-hop 2
peer 172.16.255.4 next-hop-local
peer  172.16.255.6  as-number 64514
peer  172.16.255.6 connect-interface LoopBack 0
peer 172.16.255.6 next-hop-local

AR8

bgp 3
router-id 8.8.8.8
peer  78.1.1.1  as-number 2

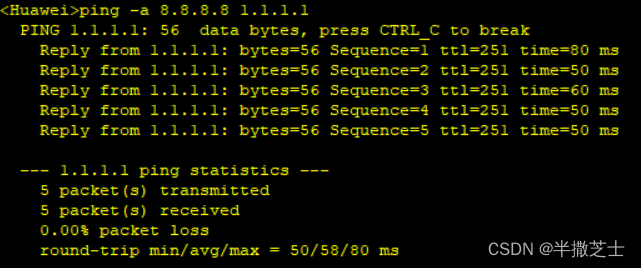

宣告

AS1,AS2私网

AR1：network 1.1.1.1 24

AR8：network 8.8.8.8 24

在这里插入图片描述

AS2

AR2、AR7

ip route-static 172.16.0.0 16 NULL 0
bgp 64514
network 172.16.0.0

在这里插入图片描述

这篇关于BPG练习2的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！


http://www.chinasem.cn/article/287935。
