教程篇(6.4) 13. Autodiscovery IPsec ❀ 企业防火墙 ❀ Fortinet 网络安全架构师 NSE７

 在这节课中，你将学习关于自动发现IPsec。

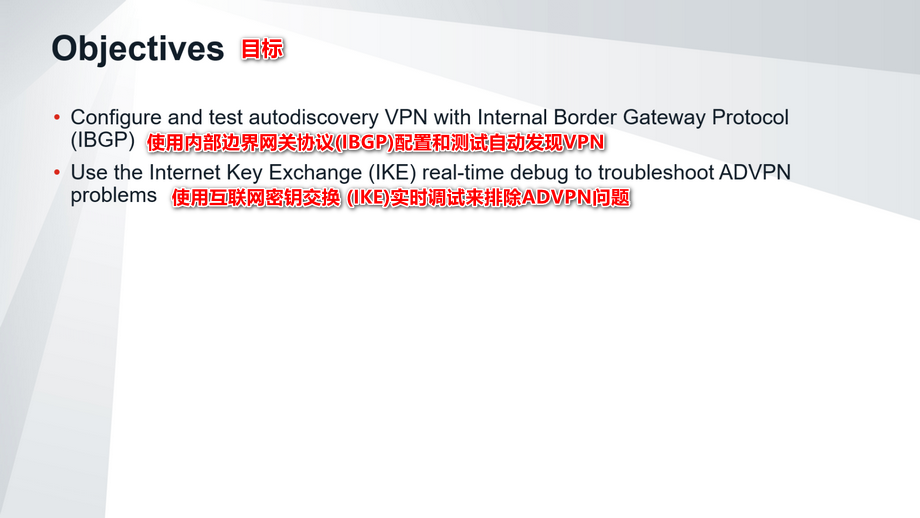

 完成本课后，你应该能够达到这张幻灯片上所示的目标。

　　通过在Fortinet 自动发现IPsec中演示能力，你将能够使用IBGP配置和测试自动发现IPsec，以及使用IKE实时调试来排除自动发现IPsec问题。

 在本节中，你将学习如何部署和管理自动发现IPsec。

 为什么要使用自动发现IPsec？要找到答案，你将回顾最常见的IPsec拓扑。

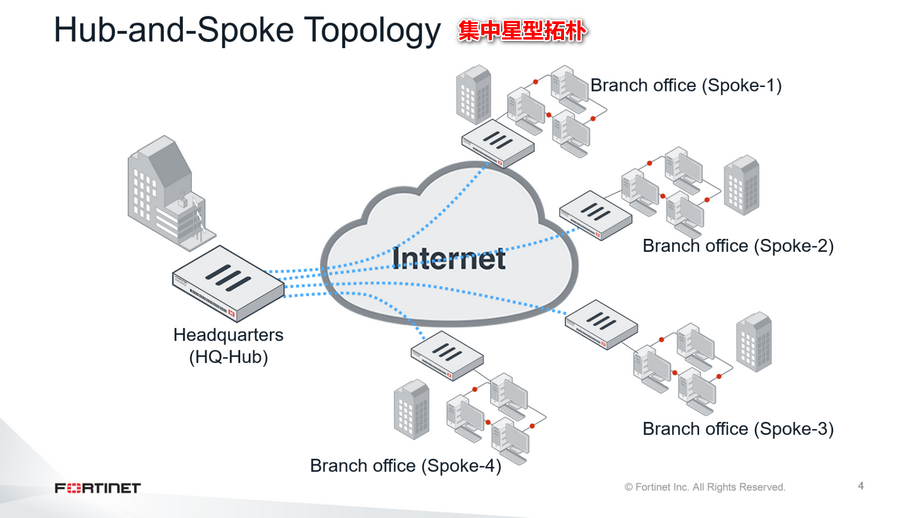

　　点到多点的拓扑变化称为星型。正如它的名字所描述的那样，所有客户端通过一个中心轮毂连接，类似于轮辐连接到轮毂上的方式。

　　在本幻灯片所示的示例中，每个客户端spoke是一个分支机构FortiGate。任何分支机构要到达另一个分支机构，它的流量必须通过中心。

　　使用这种拓扑结构的一个优点是可以方便地管理VPN配置和防火墙策略。另外，对于作为分支机构的FortiGate设备，每个FortiGate只需要维护一条隧道或两个SA，对系统的要求最低。在本例中，集线器中需要4个隧道或8个安全联盟(SA)。

　　使用这种拓扑结构的缺点是，通过总部(HQ)的分支机构之间的通信比使用直接连接要慢，特别是在总部物理上距离较远的情况下，就像全球公司那样。例如，如果您的公司总部在巴西，并且你的公司在日本和德国也有办事处，那么延迟可能会很大。另一个缺点是缺乏冗余。例如总部的FortiGate故障，会导致整个公司的VPN故障。还有，总部的FortiGate肯定更强大，因为它能同时处理四个隧道，或者八个SA。

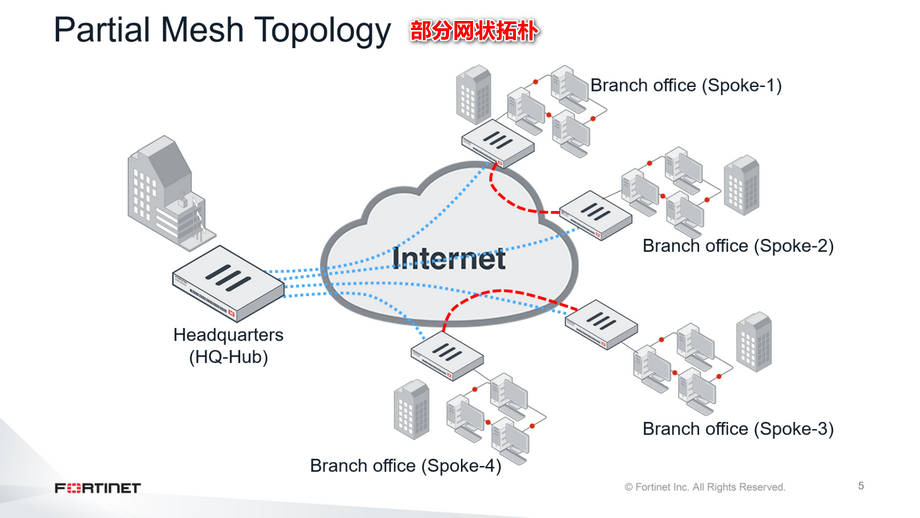

 这张幻灯片展示了一个部分网格拓扑的IPsec。有两种类型的网格拓扑，部分网状和全网状。

　　部分网状试图妥协，尽量减少所需的资源和延迟。如果每个位置之间不需要通信，部分网状可以是合适的。这张幻灯片显示了Spoke-1和Spoke-2以及Spoke-3和Spoke-4之间的额外连接。然而，每个FortiGate的配置仍然比集中星型更为复杂。特别是路由，可能需要大量的计划。

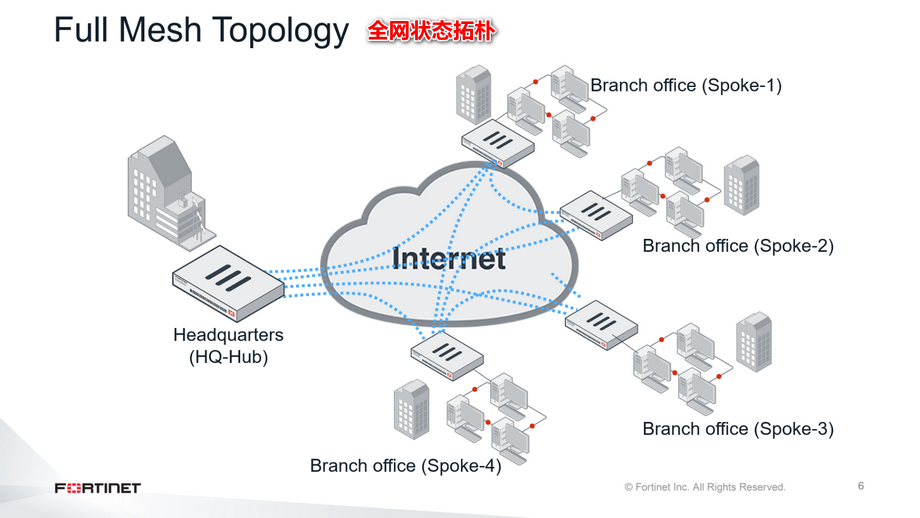

 这张幻灯片展示了一个全网格拓扑结构的VPN。

　　全网状连接每个位置到每个其他位置。与前面的集中星型示例一样，这张幻灯片上的示例只显示了五个位置。为了实现完全的互联，每个FortiGate需要4条VPN隧道或8个SA连接到其他的FortiGate设备。这就等于每条辐条要塞又多出三条隧道。总共需要10条隧道。如果你的公司要扩展到6个地点，就需要15条隧道。7个地点需要21条隧道，以此类推。隧道数量可根据N个站点=N (N-1) / 2计算。这种拓扑导致的延迟更少，并且比集中星型需要更少的HQ带宽。它的缺点?每一个辐条都必须更强大。此外，管理和故障排除都变得更加复杂。

　　因此，一般来说，如果你的公司有许多位置，集中星型将比网状拓扑更便宜，但速度更慢。网格拓扑对中心位置的压力更小，可以更容错，但也更昂贵。

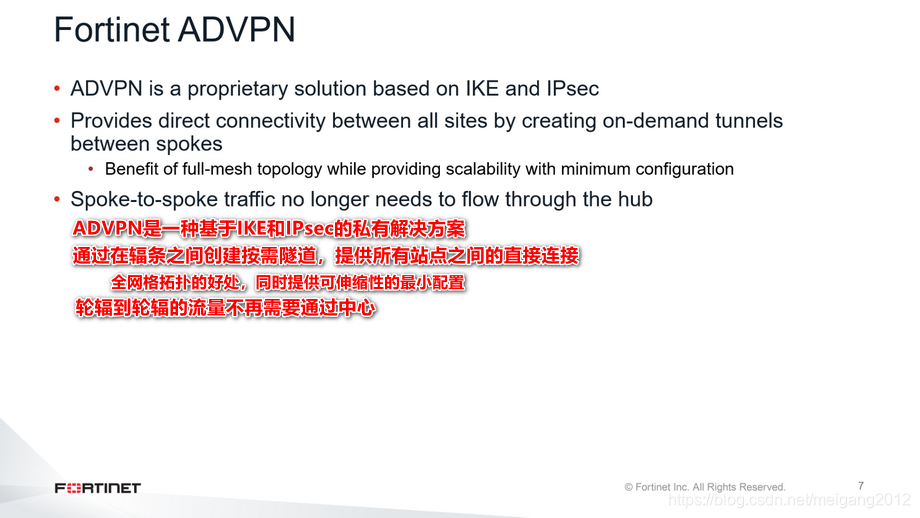

 自动发现IPsec是在FortiOS 5.4中引入的。它结合了集中星型和全网状状拓扑的优点，因为所有spoke-to-spoke隧道都是根据需要动态创建的。当两条spoke之间建立了快捷隧道，且路由融合后，spoke-to-spoke的流量不再需要经过hub时，自动发现IPsec提供了直接连接。

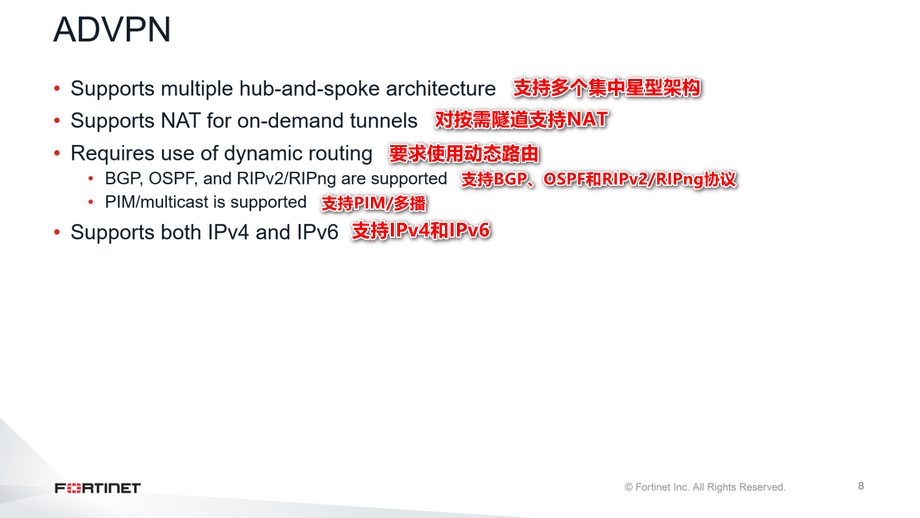

 自动发现IPsec支持单个或多个hub架构

　　NAT支持按需隧道

　　自动发现IPsec要求使用路由协议。目前支持BGP、OSPF和RIPv2/RIPng协议。它还支持PIM和多播。

　　支持IPv4和IPv6

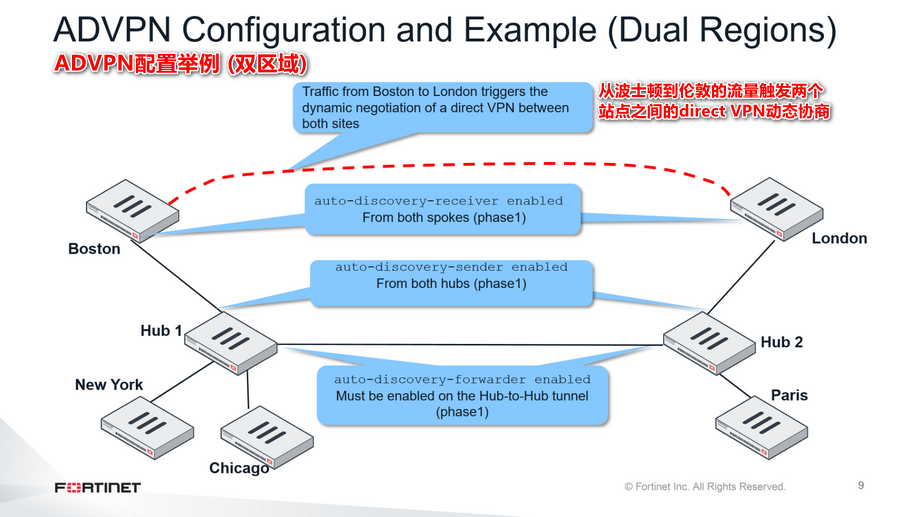

 这张幻灯片展示了自动发现IPsec的工作原理。

　　管理员在多个防火墙设备上配置IPsec VPN，形成集中星型VPN拓扑。在本例中，有两个中心。轮毂1有三个辐条。轮毂2有两个辐条。也有一个VPN连接两个Hub。

　　动态隧道之间的辐条是创建的需求。假设一个在波士顿的用户向伦敦发送流量。最初，波士顿和伦敦之间的直接隧道还没有谈判。因此，从波士顿到伦敦的第一个数据包通过Hub1和Hub2路由。当Hub1收到这些数据包时，它知道由于auto-discovery-sender启用设置，所有到伦敦的vpn中都启用了ADVPN。因此，Hub1向波士顿发送一条IKE消息，通知它可以尝试协商到伦敦的直接连接。在收到此IKE消息后，波士顿创建一个特定于FortiOS的IKE信息消息，其中包含其公共IP地址、其本地子网、所需的目标子网(伦敦子网)和自动生成的PSK(也可以使用数字证书身份验证)。此IKE消息通过Hub1和Hub2发送到伦敦。当伦敦收到来自波士顿的IKE消息时，存储PSK，并回复另一条包含伦敦公网IP地址的IKE信息消息。当应答到达波士顿后，两端对等体开始协商动态隧道。协商成功，因为伦敦正在等待来自波士顿公共IP地址的连接尝试。你将在接下来的几张幻灯片中更详细地探讨这个问题。

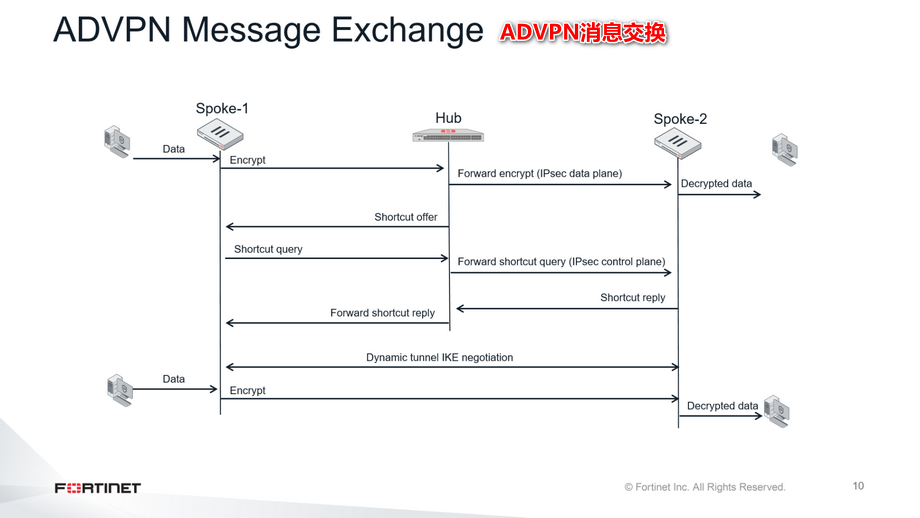

 现在，你将检查当按需隧道正在协商时交换的IKE消息：

　　1. Spoke-1后面的客户端为Spoke-2网络上的设备产生流量。

　　2. Spoke-1接收包，加密它，并将它发送到Hub。

　　3. Hub从Spoke-1接收到数据包，并将其转发给Spoke-2。

　　4. Spoke-2接收报文，解密后转发给目的设备。

　　5. Hub知道从Spoke-1到Spoke-2可能有一个更直接的隧道选项可用。Hub向Spoke-1发送快捷提供消息。

　　6. Spoke-1通过发送一个快捷查询到集线器来确认快捷提供。

　　7. Hub将快捷查询消息转发给Spoke-2。

　　8. Spoke-2确认快捷查询，并向Hub发送快捷回复。

　　9. Hub将快捷应答转发给Spoke-1。

　　10. Spoke-1和Spoke-2发起隧道IKE协商。

 如前所述，ADVPN要求使用动态路由协议。在下一张幻灯片中，你将学习如何使用IBGP配置ADVPN。

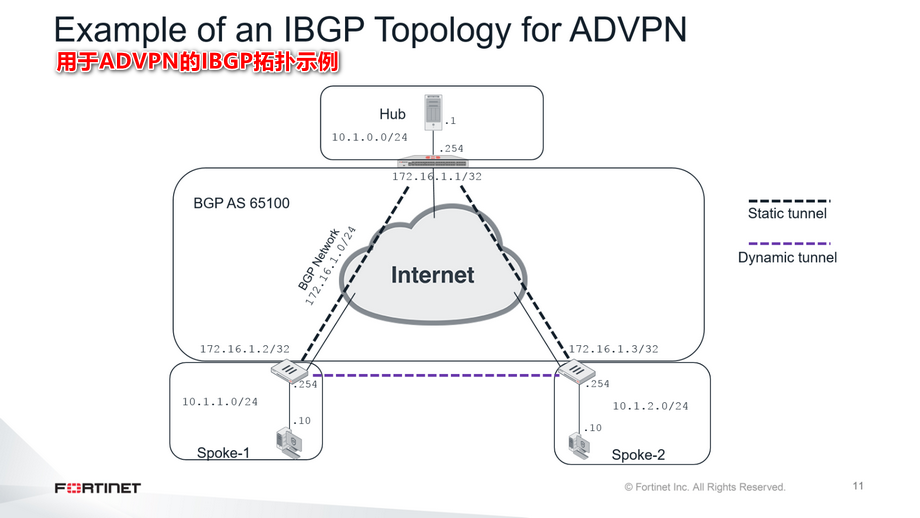

　　例如，你将使用由一个hub和两个辐条组成的IBGP拓扑。所有设备都在AS65100中。

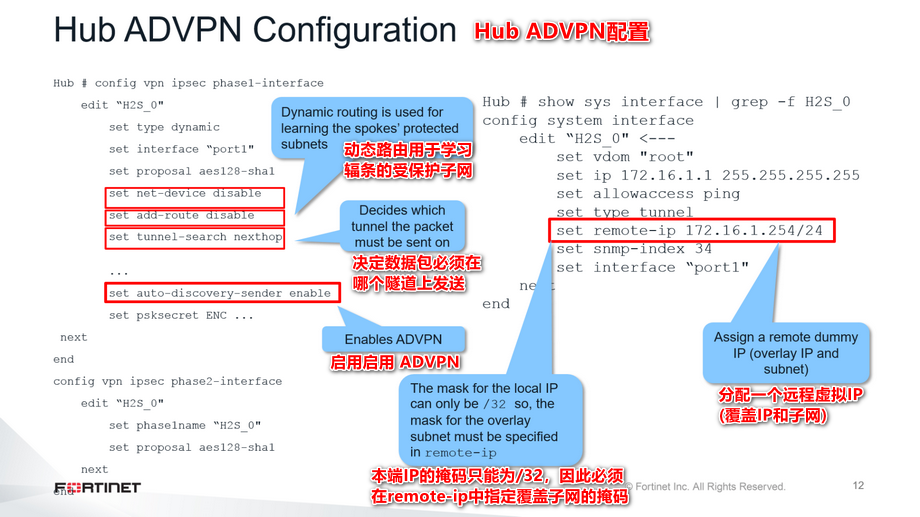

 这张幻灯片显示了Hub中的以下ADVPN配置：

　　●  禁用set add-route，以确保动态路由用于学习辐条的受保护子网。

　　●  设置tunnel-search为nexthop，以确保通过报文匹配的路由的下一跳来决定将报文发送到哪个隧道。

　　●  关闭set net-device，以确保FortiGate不会创建动态接口。

　　●  如果你想要ADVPN，你必须启用set auto-discovery-sender。该设置表明，当IPsec流量通过集线器时，它应该向流量的发起者发送一个快捷提议，以表明它可以建立一个更直接的连接(快捷方式)。

　　●  IPsec虚拟接口配置叠加IP地址。这是在IPsec上拥有动态路由协议的要求。

　　●  所有hub-and-spoke参与者的覆盖ip都在同一个子网中。

　　●  对于remote-ip，你可以使用覆盖子网中未使用的IP。你将需要根据集线器和辐条的数量添加适当的子网。

　　●  对于阶段2配置，确保快速模式设置为all (0.0.0.0/0.0.0.0)

　　●  设置一个防火墙策略，允许从辐条到集线器、从集线器到辐条、以及辐条之间的流量通过集线器。

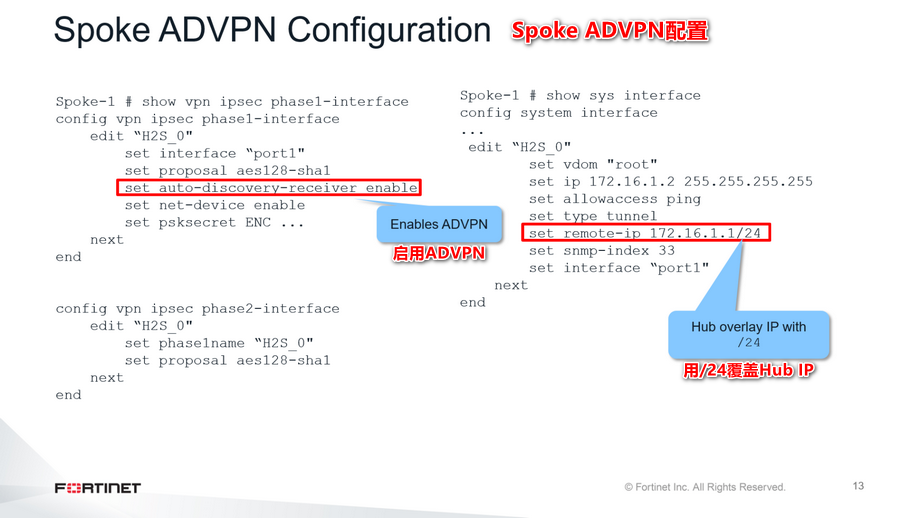

 这张幻灯片显示了一个spoke中的ADVPN配置：

　　●  使用auto-discovery-receiver命令启用ADVPN。使用此命令表示此IPsec隧道希望加入自动发现VPN(即接收快捷提议)。

　　●  为IPsec虚拟接口配置接口IP地址、对端IP地址和子网。

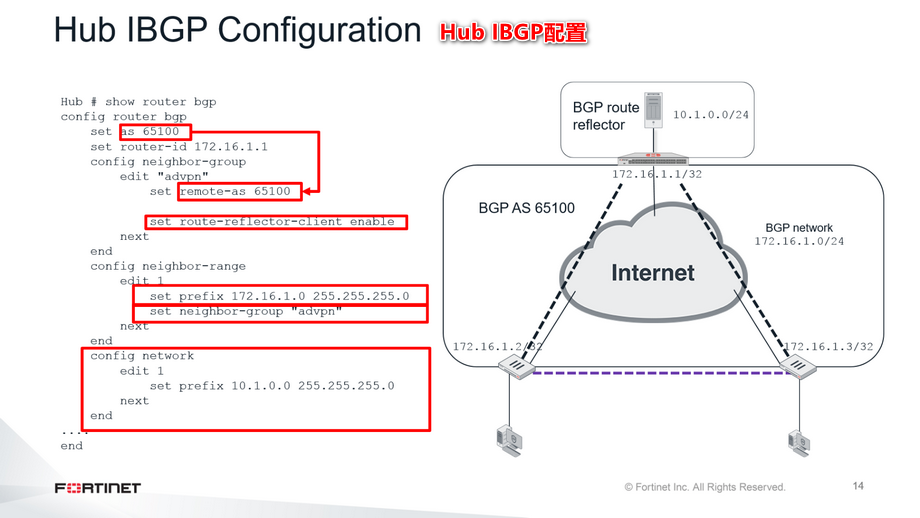

 这张幻灯片显示了集线器中的IBGP配置：

　　●  配置BGP邻居组。所有辐条都是它的一部分。

　　●  创建一个包含所有辐条的前缀的邻居范围。这样，你就不需要将每个spoke单独定义为一个邻居。

　　●  如果将IBGP用于ADVPN，则必须将集线器配置为路由反射器。因此，从一个spoke学习到的路由被转发到其他spoke。

　　●  在集线器后面添加要在BGP上发布的本地网络。

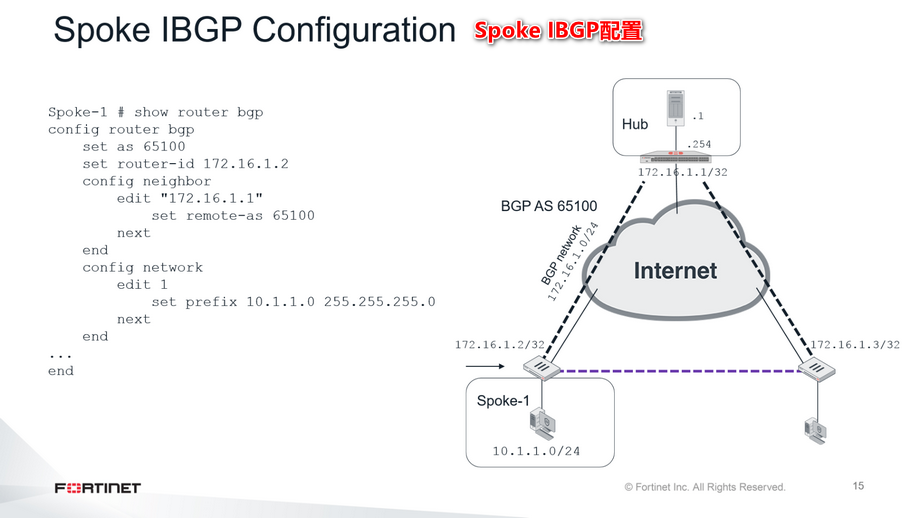

 这张幻灯片显示了其中一条辐条上的IBGP配置：

　　●  配置hub作为BGP邻居

　　●  定义将在BGP上发布的内部网络

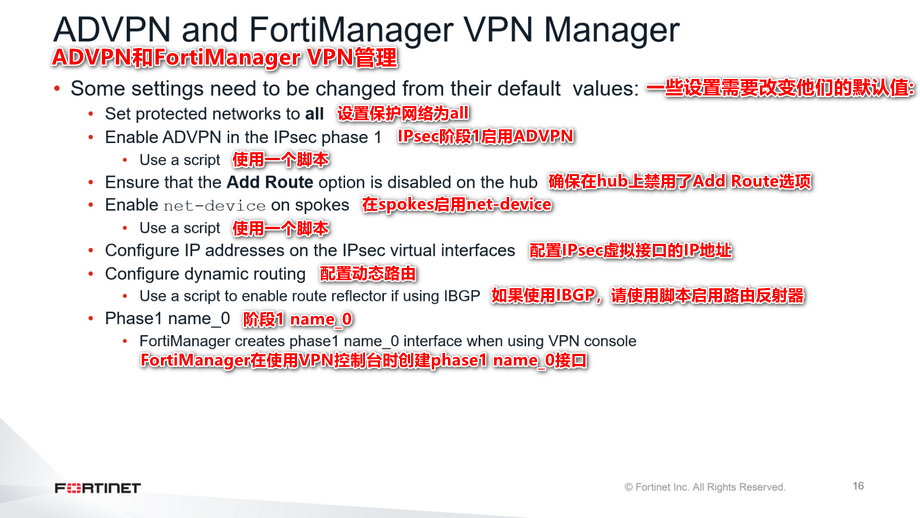

 如果你使用VPN管理器在FortiManager上配置ADVPN，请记住以下内容：

　　●  设置保护网络为all

　　●  在阶段1中使用脚本启动ADVPN

　　●  在Hub上禁用Add Route选项

　　●  使用脚本在辐条上启用net-device

　　●  配置IPsec虚拟接口的IP地址

　　●  配置动态路由。如果您正在使用IBGP，请使用脚本在集线器上启用路由反射器。

　　●  重要的是要知道，在使用FortiManager VPN控制台创建阶段1时，阶段1名称是用下划线和零创建的(phase1name_0)。例如，名为VPN的阶段1将被创建为VPN_0。

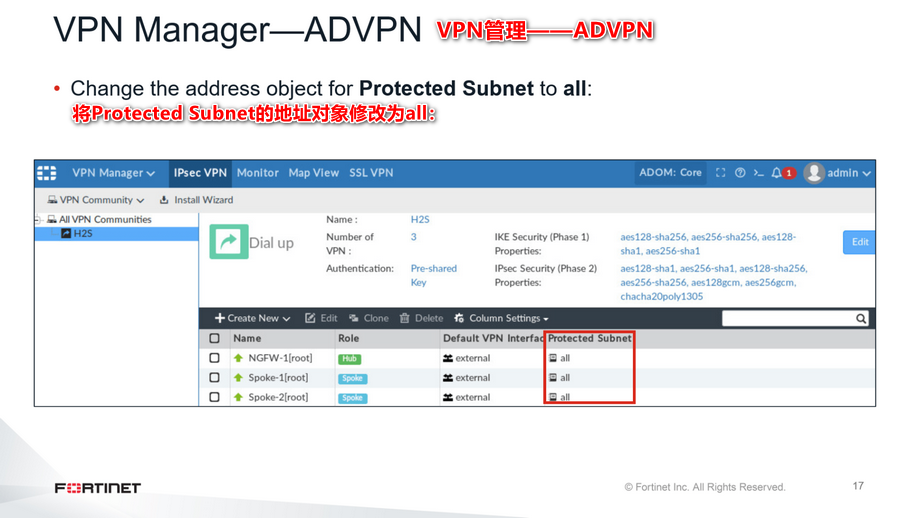

 Portected Subnet的配置在All VPN Communities下。

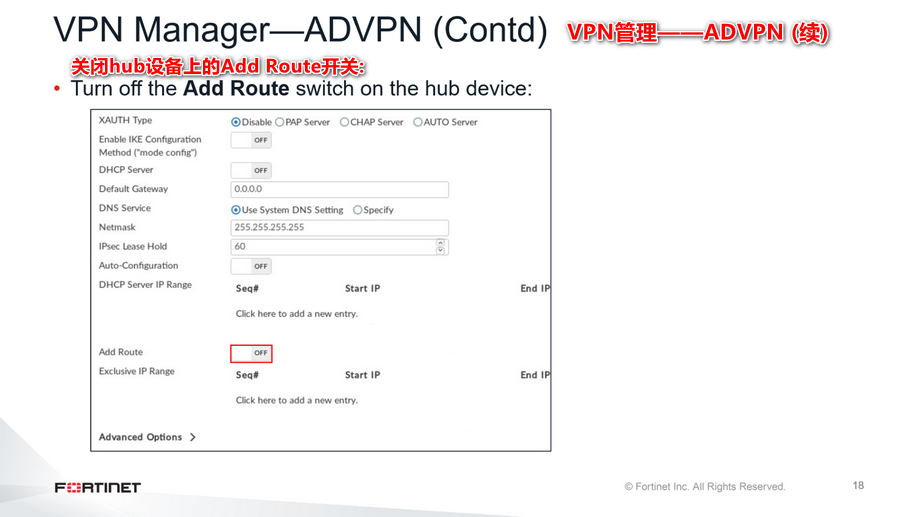

 对于ADVPN，关闭集线器的VPN网关配置下的“Add Route”开关。

　　防止集线器基于IKE协商添加路由。为此，ADVPN使用了动态路由协议。

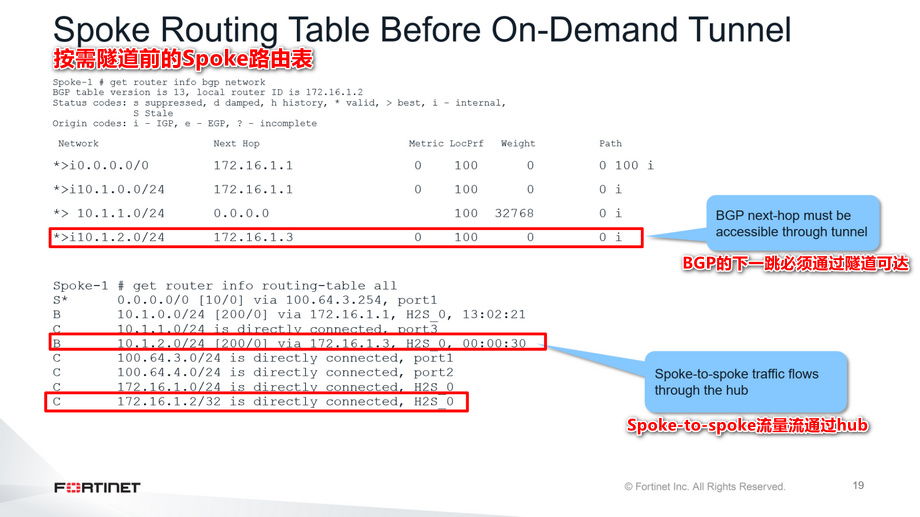

 在轮毂和辐条之间的隧道出现后，你可以运行命令，在这张幻灯片上显示，在辐条上验证路由更新正在发生：

　　这张幻灯片显示Spoke-1通过BGP学习到hub和Spoke-2网络的路由。辐条-2目前可通过集线器访问。

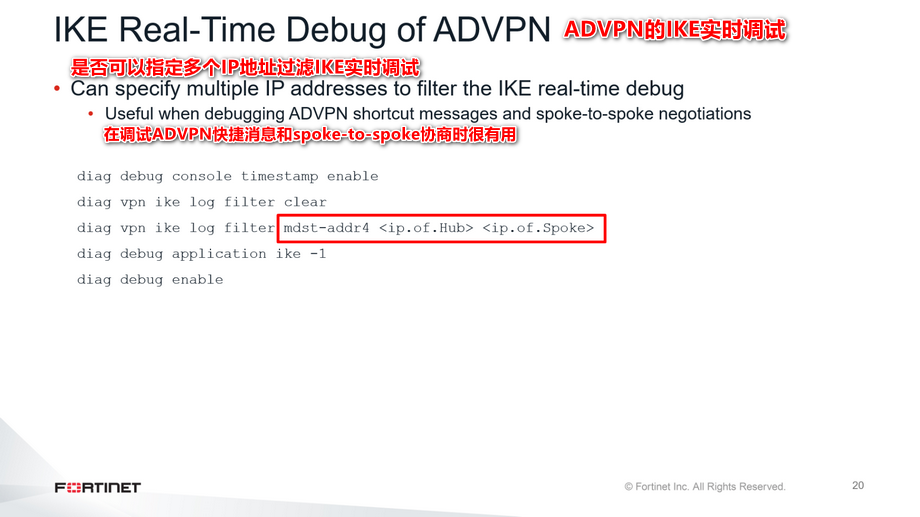

 调试IKE时可以指定多个IP地址。这在调试ADVPN快捷方式和spoke-to-spoke ADVPN协商问题时非常有用。

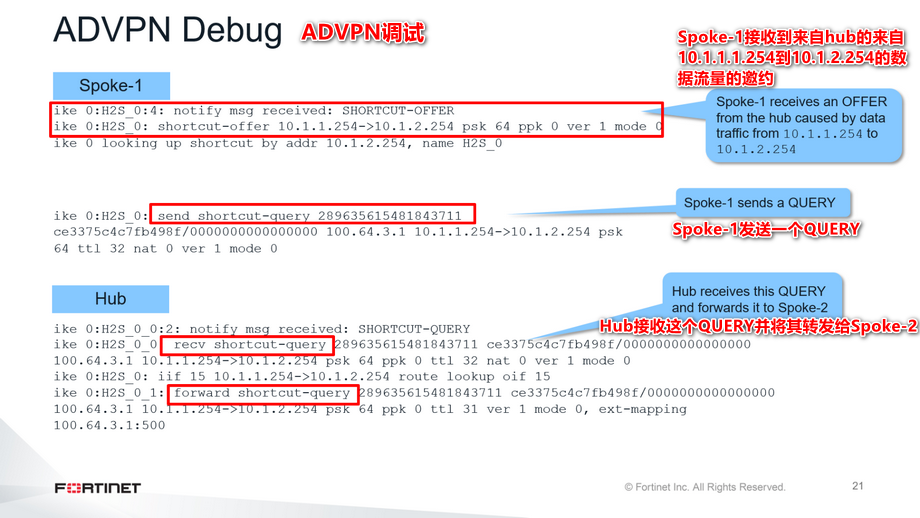

 如果在ADVPN隧道的协商过程中执行IKE实时调试命令，可以看到所有快捷方式的交换。这张幻灯片展示了实时调试的输出示例。你可以看到Spoke-1因为从Spoke-1到Spoke-2的数据流量而从集线器收到一个OFFER。

　　Spoke-1发送一个shortcut-query给Spoke-2, Hub接收到这个shortcut-query并转发给Spoke-2。

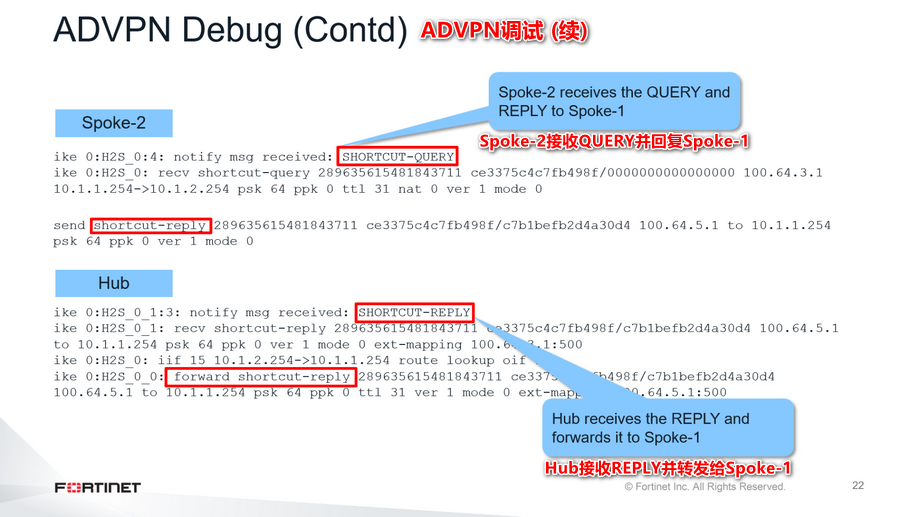

 在本幻灯片所示的示例中，Spoke-2接收快捷查询并发送快捷回复到Spoke-1。

　　Hub接收快捷应答并转发给Spoke-1。

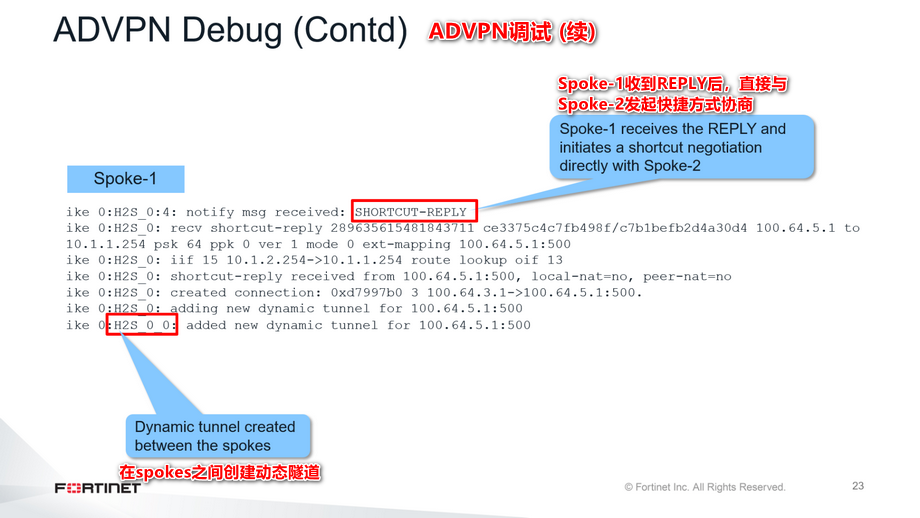

 Finally, Spoke-1 receives the reply message and initiates a shortcut negotiation directly with Spoke-2, and the dynamic tunnel interface is created.

　　最后，Spoke-1收到应答消息，直接与Spoke-2发起快捷方式协商，建立动态tunnel接口。

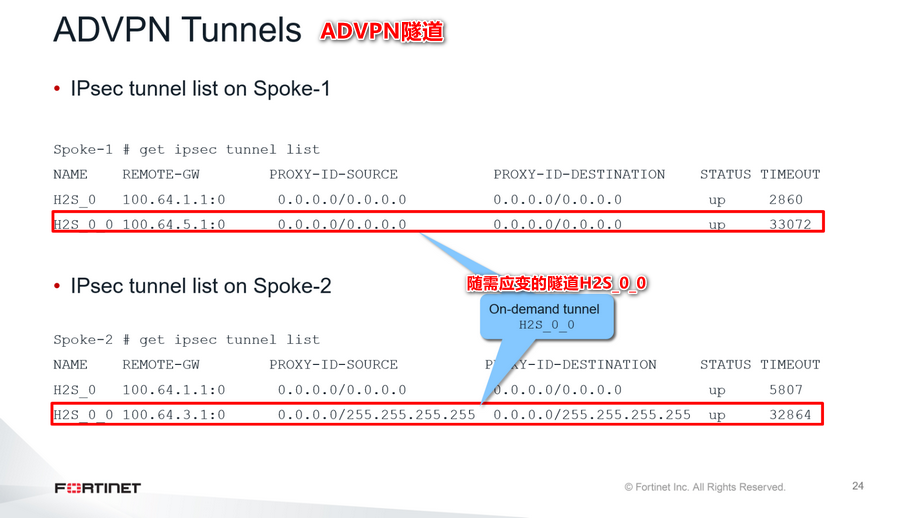

 get ipsec tunnel list命令用来验证哪些按需隧道是up的。需要注意的是，按需隧道一直保持活动状态，直到它们的SA被手动刷新或超时。

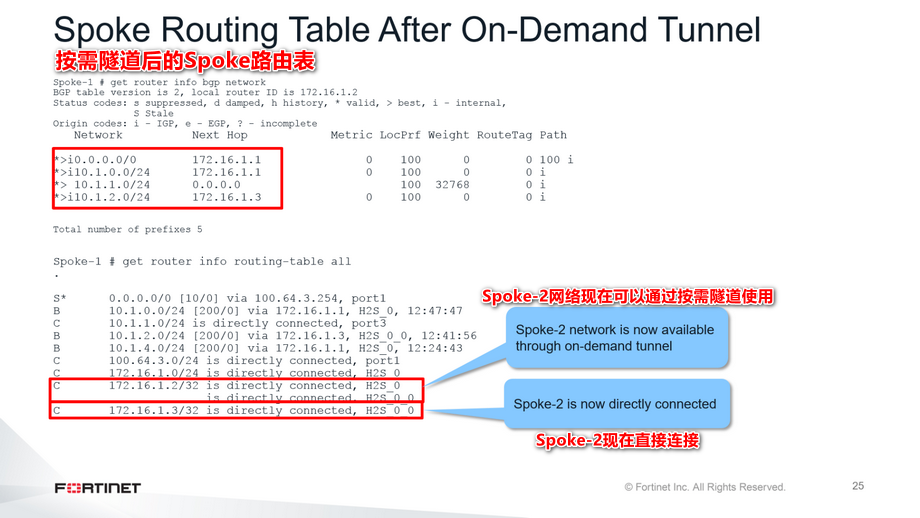

 这张幻灯片显示了按需隧道启动后的路由表。

　　可以确认Spoke-2的网络可以通过按需隧道H2S_0_0直接访问。

 这张幻灯片展示了你在这节课中所学到的目标。

　　通过掌握本课所涵盖的目标，你了解了ADVPN。
