TOREX——智能负载开关大显身手，大幅度降低功耗，延长电池寿命！
唯样商城代理品牌TOREX——XC6193/XC6194系列产品是能大幅度降低出厂后待机时及电源OFF时消耗的电力、并且在系统死机时能关闭电源的智能负载开关。有利于机器节电、延长工作时间。
延长电池寿命的按钮式负载开关
推荐的应用目的
- IoT元件
- 可穿戴式机器
- 完全无线耳机
- 搭载按钮的机器
- 不能拆卸电池的机器等
特 点

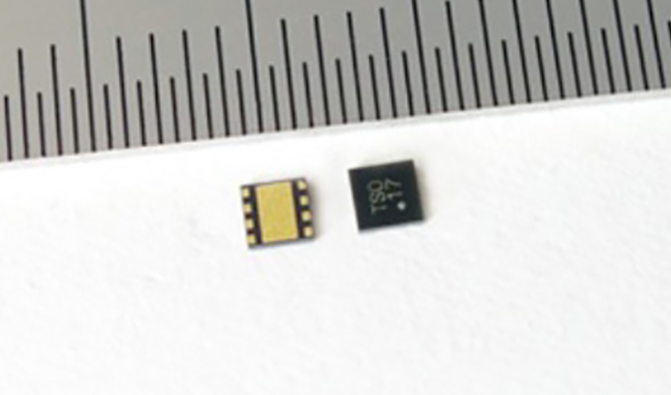

封 装
USP-8B06（2.0mm x 2.0mm h：0.33mm）
功能& 选择项目

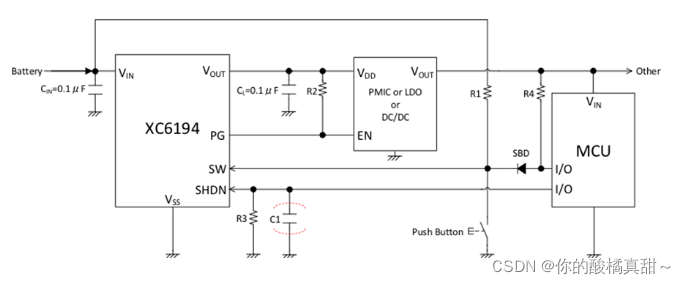

典型应用电路
实现了在出厂时能切断电力的出厂模式(发货模式、保管模式)
不使用XC6193、XC6194时
不使用XC6193、XC6194时

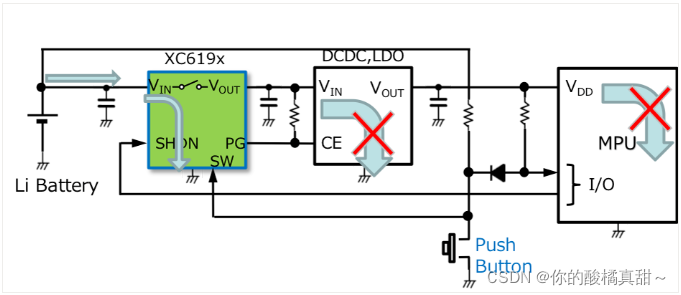

出厂模式(发货模式、保管模式)的电路事例
不使用XC6193、XC6194时
电池容量 ：34mAh时，保管了6个月之后的剩余容量・・・约30％。
使用了XC6193,XC6194时
Battery capacity ：34mAh时 保管了6个月之后的剩余容量・・・约68％；一次电池时・・・约99.5% 。
用XC6193、XC6194切断电池后段，只有XC6193、XC6194消耗电流（IQ=0.001μA）。
使用了XC6193、XC6194，在OFF时的消耗电流为1/1000以下。

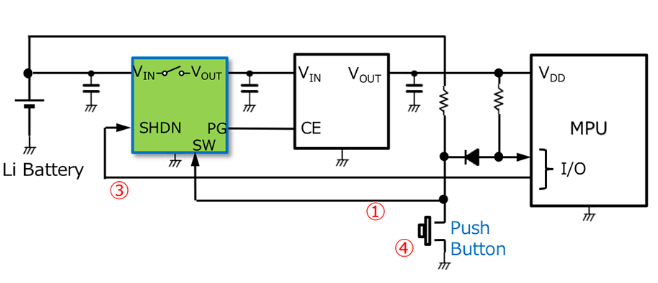

出厂模式(发货模式、保管模式)的流程事例
使用了XC6193,XC6194时
①实装后，向SW端子输入"L"
→ XC6193, XC6194 SW-ON
②实施出厂试验
③完成了出厂试验、最终处理之后，从MCU等向SHDN端子输入"H"
→XC6193、XC6194 SW-OFF
④发送到用户所在地后，由用户按下按钮。
→ XC6193、XC6194 SW-ON
※1 XC6193A, XC6194A 由SW端子即能ON也能OFF。
※2 XC6193B, XC6194B 由SW端子尽管能ON，但只能由SHDN端子OFF。
※3 XC6193, XC6194系列产品为了防备在保管时或输送时发生不可预测的噪声等，设置了延迟时间Turn-On。
能取代物理式电源开关
节省空间、防水、提高设计自由度
分离式、及物理式开关不具备的安全性

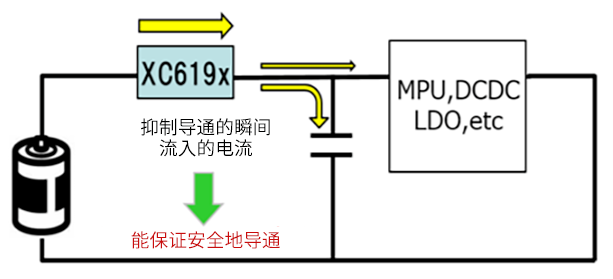

限制冲击电流功能
抑制在导通的瞬间流入超过所需的电流。
输出短路＆发热保护
检测短路及发热，自动地OFF。
放电功能
释放积存的电荷，防止错误动作。
以限制输出容量的冲击电流为目的，作为负载开关也非常有效。

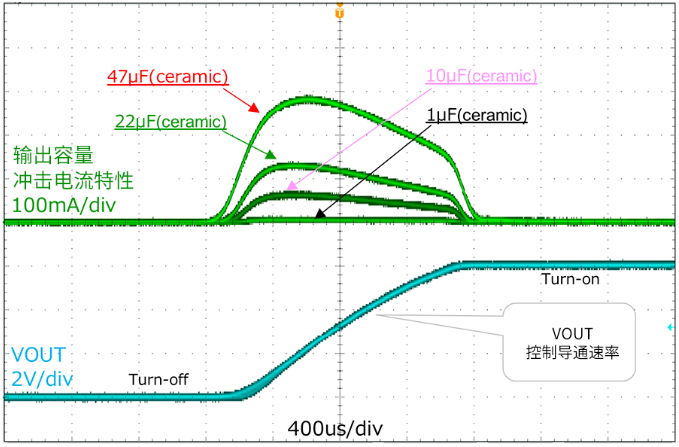

输出容量 冲击电流特性
能作为应对碱性电池漏液的措施

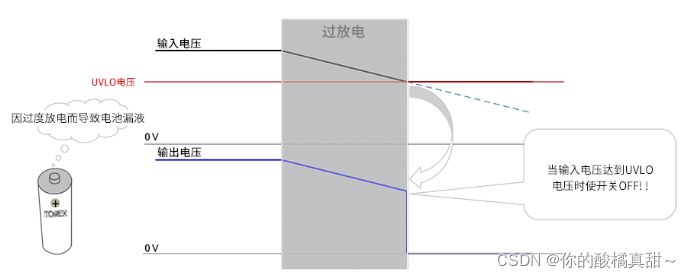

电池漏液原因
通常认为当碱性电池等持续过度放电时，因化学反应发生的气体使电池内部储蓄的压力增加，在排出气体的同时，发生电池漏液。
作为电池漏液的原因之一是电池过度放电，可以由本IC的输入电压UVLO功能实现部分地解决。当持续过度放电状态，电池电压下降到一定数值时，根据本功能可以把电源从ON状态切换到OFF状态以解消过度放电状态。
灵活运用按钮式智能负载开关的事例1
实现自动OFF的功能

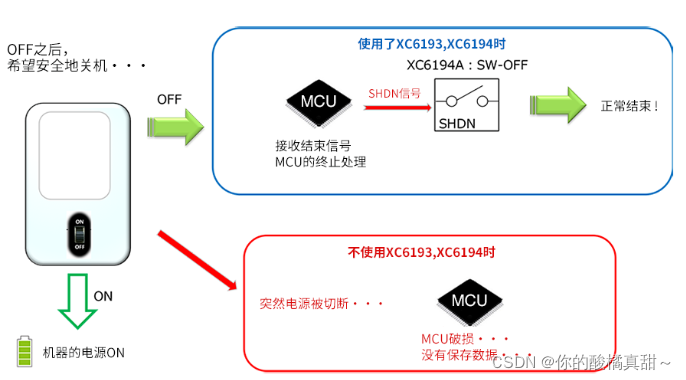

灵活运用按钮式智能负载开关的事例2
直到OFF为止希望进行结束处理
浏览按钮负载开关的详细内容
