基于GIS的建筑物邻近度计算工具及计算实例经验分享

2023-10-23 16:31

本文主要是介绍基于GIS的建筑物邻近度计算工具及计算实例经验分享,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

目录

  • 一、工具介绍
    • 1、工具界面
    • 2、计算结果示例
    • 3、计算原理
  • 二、数据准备
  • 三、计算步骤
    • 1、生成渔网
    • 2、工具计算
    • 3、计算结果
    • 4、计算结果(马赛克)

一、工具介绍

利用C#语言,基于ArcGIS二次开发实现了建筑物邻近度计算工具,计算工具安装和使用简单,作为插件在ArcMap软件里运行,支持ArcGIS10.2及以上版本ArcMap。

1、工具界面

在这里插入图片描述

2、计算结果示例

在这里插入图片描述

3、计算原理

建筑的布局也是直接影响通风的关键因素,在建筑密度、综合迎风面积密度等指标的基础上,加入建筑的平均最近距离指标,可以准确地描述城市建成环境的空间形态。建筑之间的间距可促使通风条件的改善,建筑平均最近距离越远,通风效果越好。
在这里插入图片描述

二、数据准备

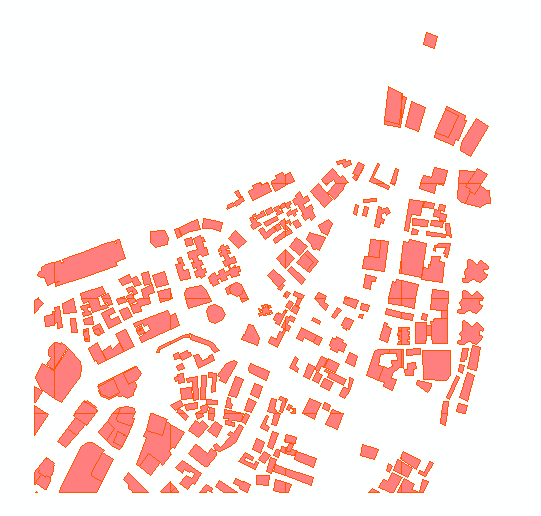

待计算区域建筑物数据,文件格式为GIS格式(shp或gdb格式),必须使用投影坐标,属性包括建筑物高度。注意数据坐标系一定要采用投影坐标系,否则无法计算。在这里插入图片描述

三、计算步骤

1、生成渔网

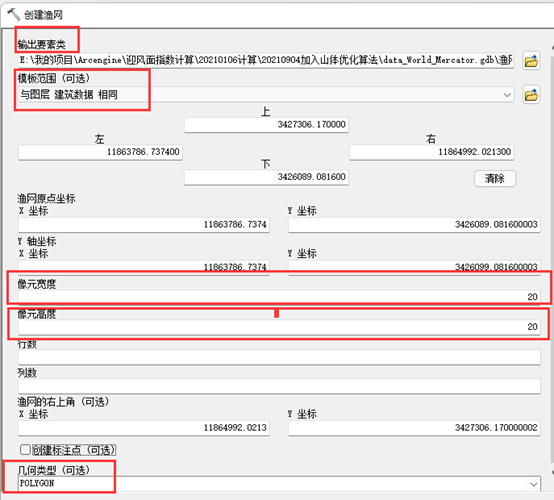

打开ArcMap工具箱选择>“数据管理工具”>“要素类”>“创建渔网”,参数选择及生成渔网如下图所示,模板范围选择与 建筑数据 图层相同,格网大小可以根据情况设置(本文以20*20为例),并且也可以采用非矩形格网。注意几何类型一定要选POLYGON(面状渔网),否则无法计算。本软件同时支持圆形,多边形,等不规则面状网格计算。
在这里插入图片描述
在这里插入图片描述

2、工具计算

打开邻近度计算工具,选择生成的渔网和建筑数据,建筑高程属性字段,然后开始计算,如下图所示。
在这里插入图片描述

3、计算结果

计算完成后,自动在渔网图层添加Proximity(别名:邻近度)字段,字段值即为计算得到的每个网格的邻近度指数。计算过程中可以中途停止,添加的flag_Proximity字段等于1表示已经计算完成的网格,下次启动会进行续算,自动忽略flag_Proximity=1的网格。若需要重新计算,请将flag赋值为0。
在这里插入图片描述

4、计算结果(马赛克)

利用ArcMap工具,将计算完成的网格转成栅格,如下图所示。使用本文方法生成马赛克的清晰度不受网格大小影响。
(1)渔网面转点
使用【要素转点】工具将渔网转化为点要素。
在这里插入图片描述
(2)点转马赛克
使用【自然邻域法】将上一步生成的点要素转为栅格,即为最终结果马赛克。注意Z值字段选择邻近度Proximity.
在这里插入图片描述
在这里插入图片描述

这篇关于基于GIS的建筑物邻近度计算工具及计算实例经验分享的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
