组件快速关断控制器

嘉讯通光伏快速关断组件（JST-HPLC-RSD），采用宽带电力载波通信技术实现对光伏板的即时控制和状态采集，无需额外布线，即插即用符合美国NEC 2017要求，可手动或远程快速关断直流高压，保护火灾或其他危急情况下的消防、维修人员的安全。同时集成丰郅组件监测、电弧检测、绝缘检测技术，可实时监测组件电压、组串电流、电池板温度数据，检测串/并联电弧风险、组串绝缘失效风险。

组件关断控制器连接系统图

产品特点

智能监测：
集成监测组件电压、组串电流，精准定位组件故障
内置加双外置温度传感器，可全面监测组件内/外部温度
安全可靠：
MC4头接触不良报警，精准识别组件间的不良连接点
串并联电弧检测、在线绝缘检测，无死角保障电站安全
高稳定性PLC通讯，快速实现直流高压关断
安装方便，操作简单：
可预装至光伏接线盒中，组成可关断智能接线盒
支持自动和手动控制，关断方案便捷灵活
模块化封装，运行稳定、安装方便
安装方式：

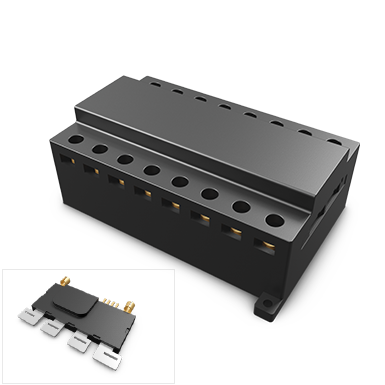

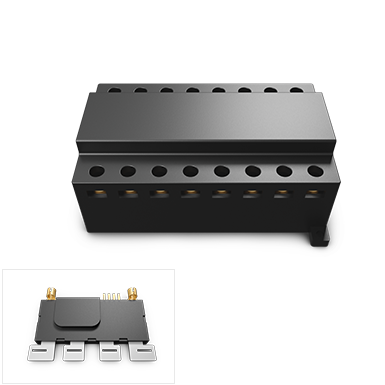

模块化内置于接线盒

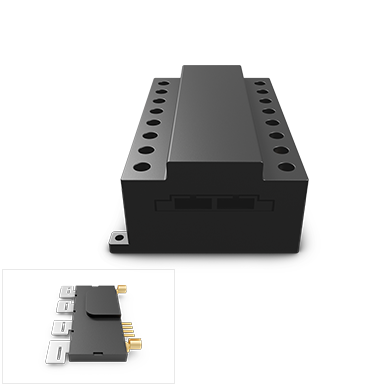

模块化内置于三分体接线盒
MC4头串联外置连接至接线盒，固定于光伏背板边框

组件关断控制器

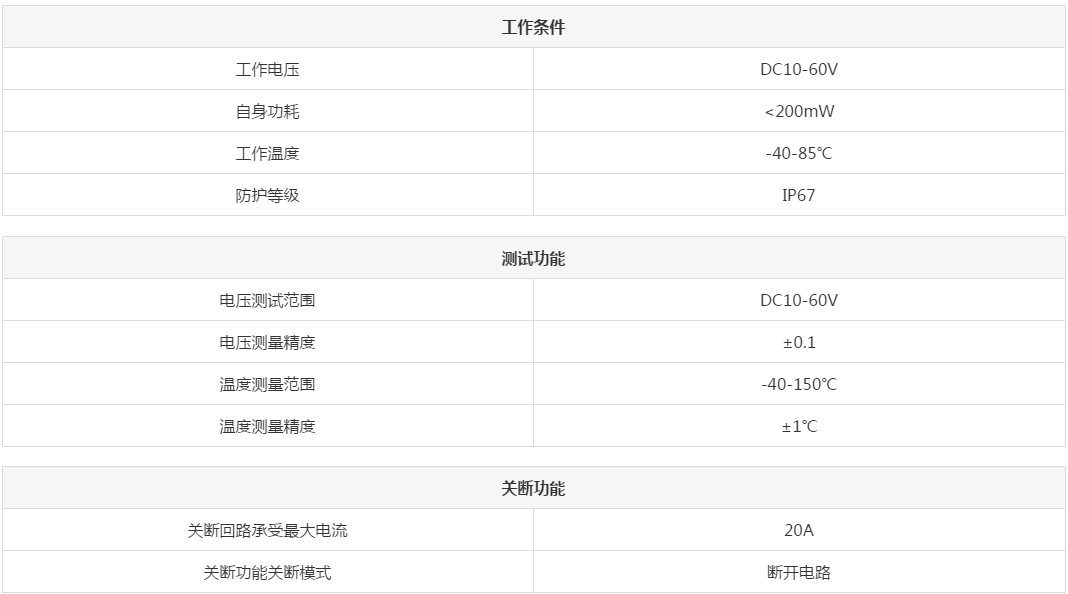

产品参数

JST-RSD 快速关断模块

JST-RSC 关断控制器
