电源等效变换法

2023-10-22 20:10

文章标签 电源变换等效

本文主要是介绍电源等效变换法，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

在这里插入图片描述

利用电源等效变换法来求出I的大小，对于题目的解答我起初看得一头雾水，最终在仔细看过百度文库的一章ppt之后彻悟。
ppt地址

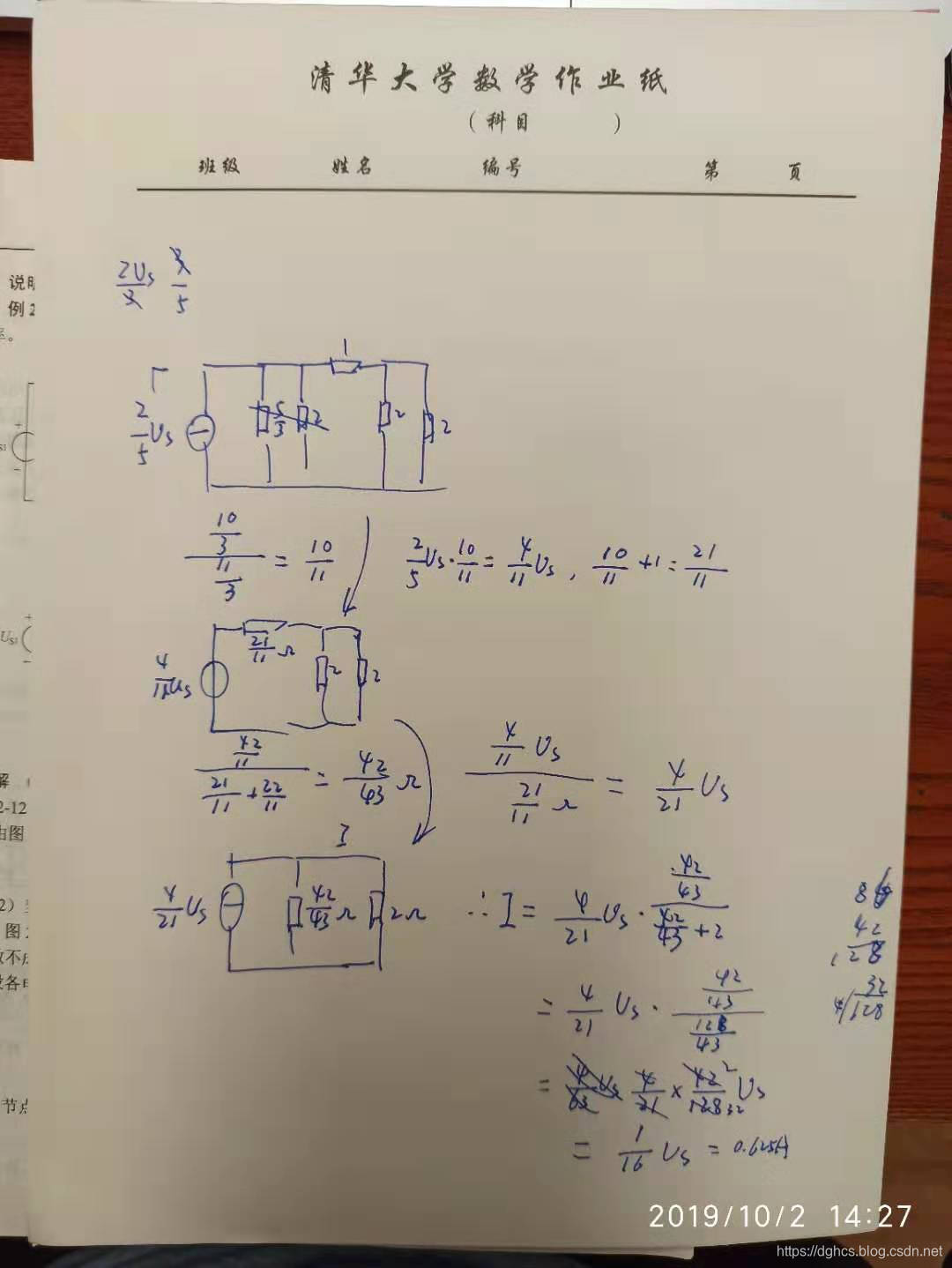

这是我写的详细过程

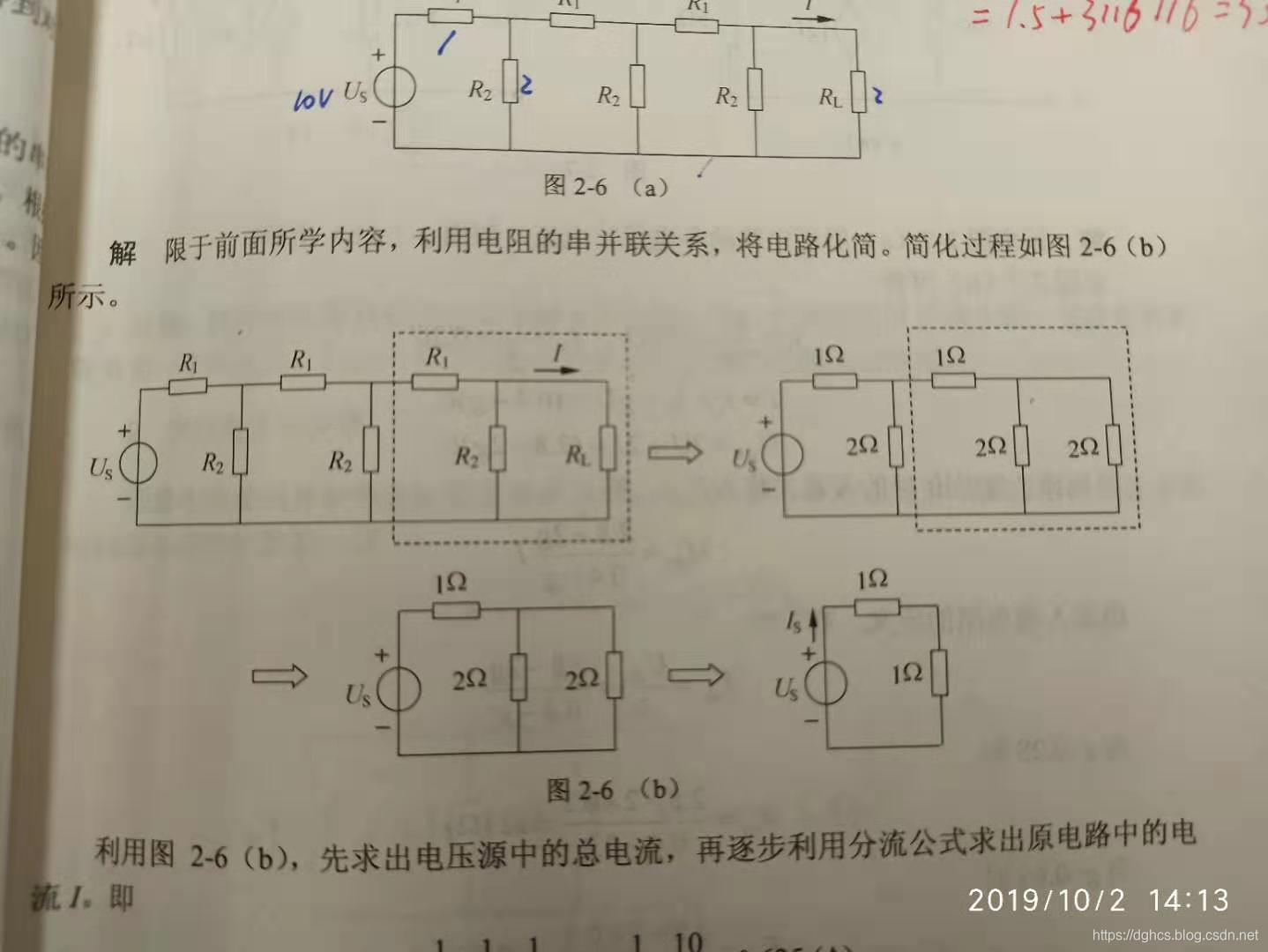

通过在理想电压源与理想电流源之间的变换，将复杂的混联电路剔骨剖析，最终化解为简单的单并联电路。
在这里插入图片描述

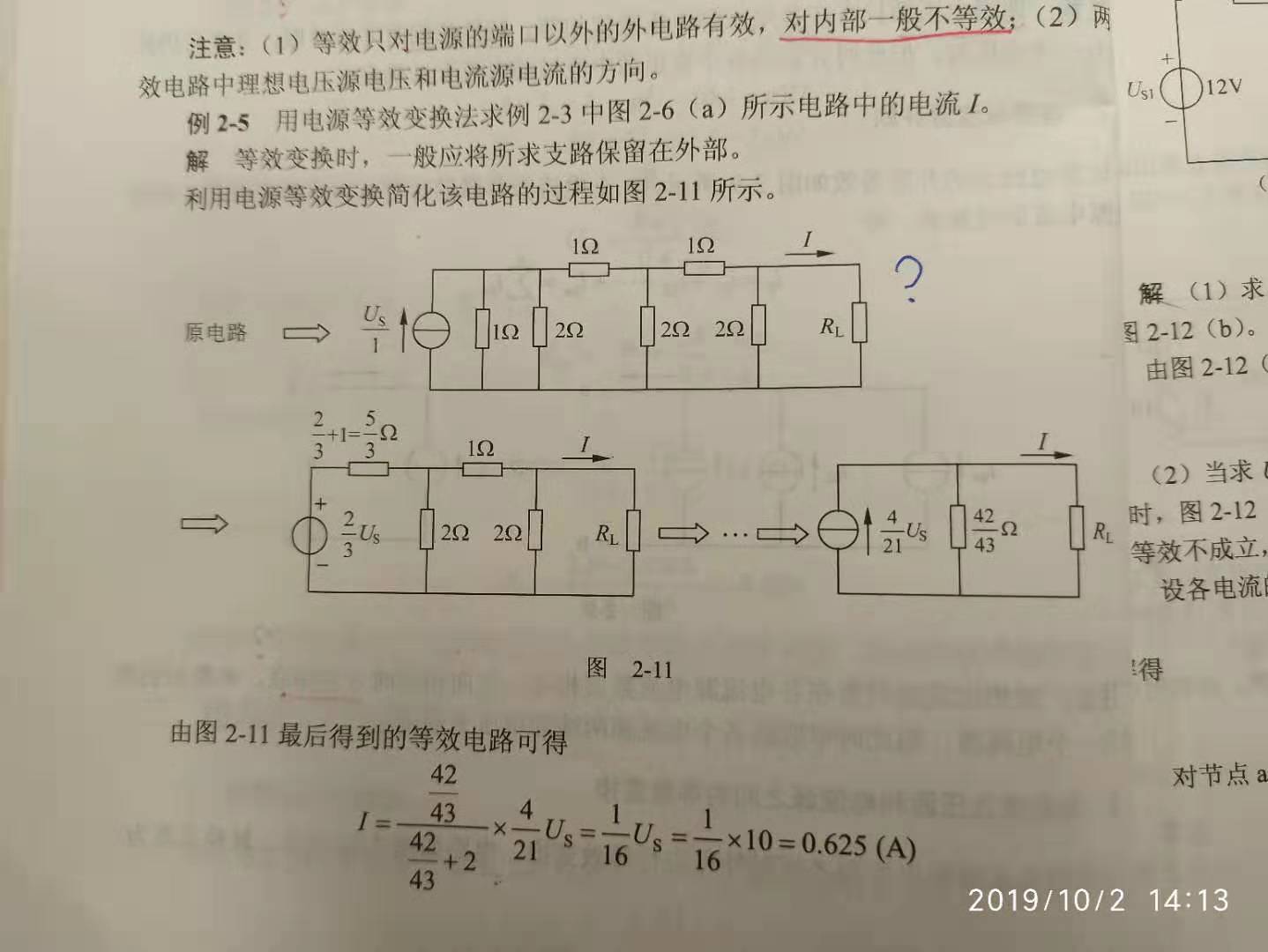

我还对这张图中(b)->（c）的变化心存疑惑。在仔细研究过后，我发现，他是将U_s1转化为5A的电流源，将4 $\Omega$ 的电阻与6 $\Omega$ 的电阻并联起来之后再将5A的电流源转化为12V的电压源。

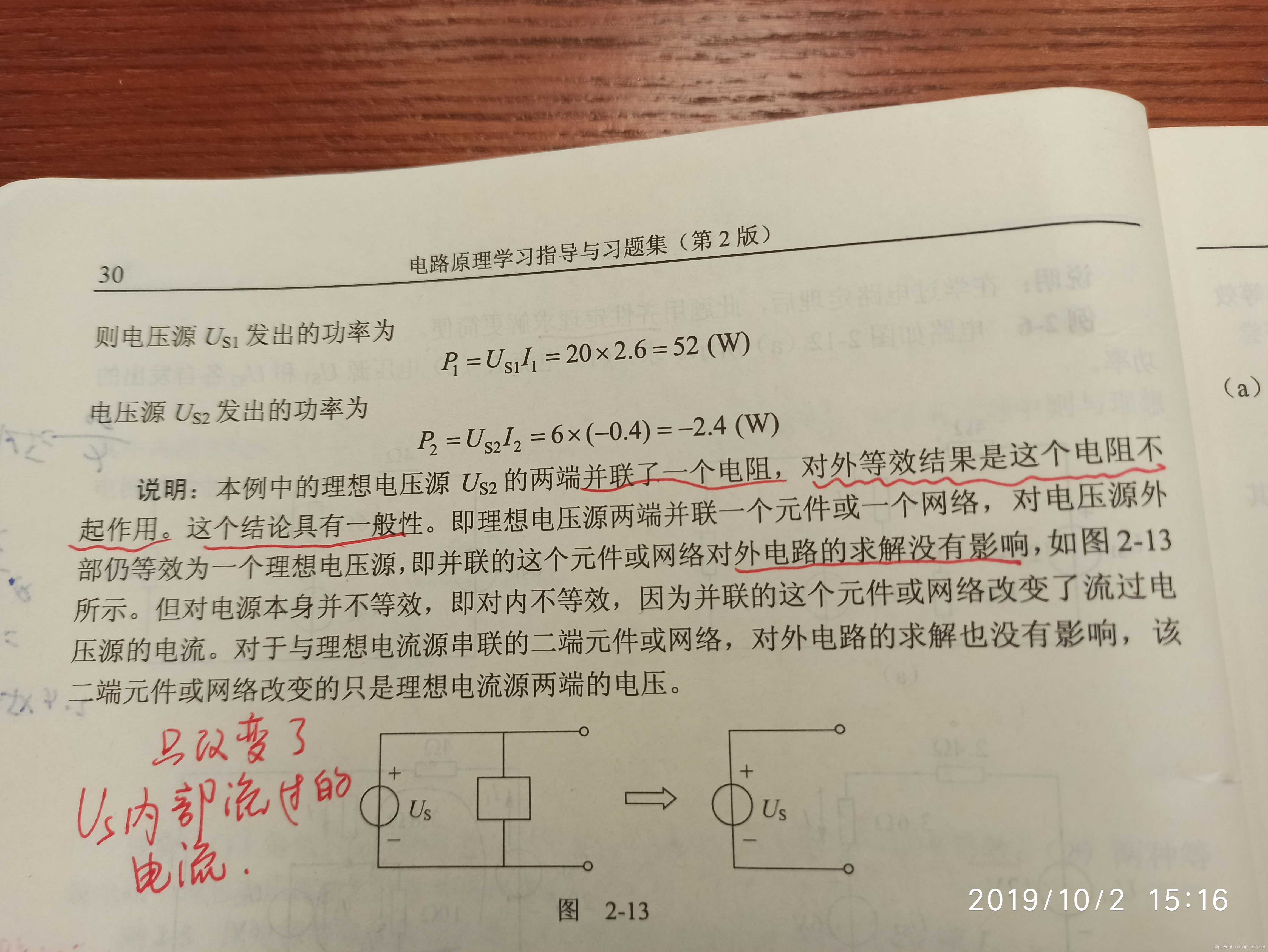

对于红字部分，书中有详细解释
在这里插入图片描述

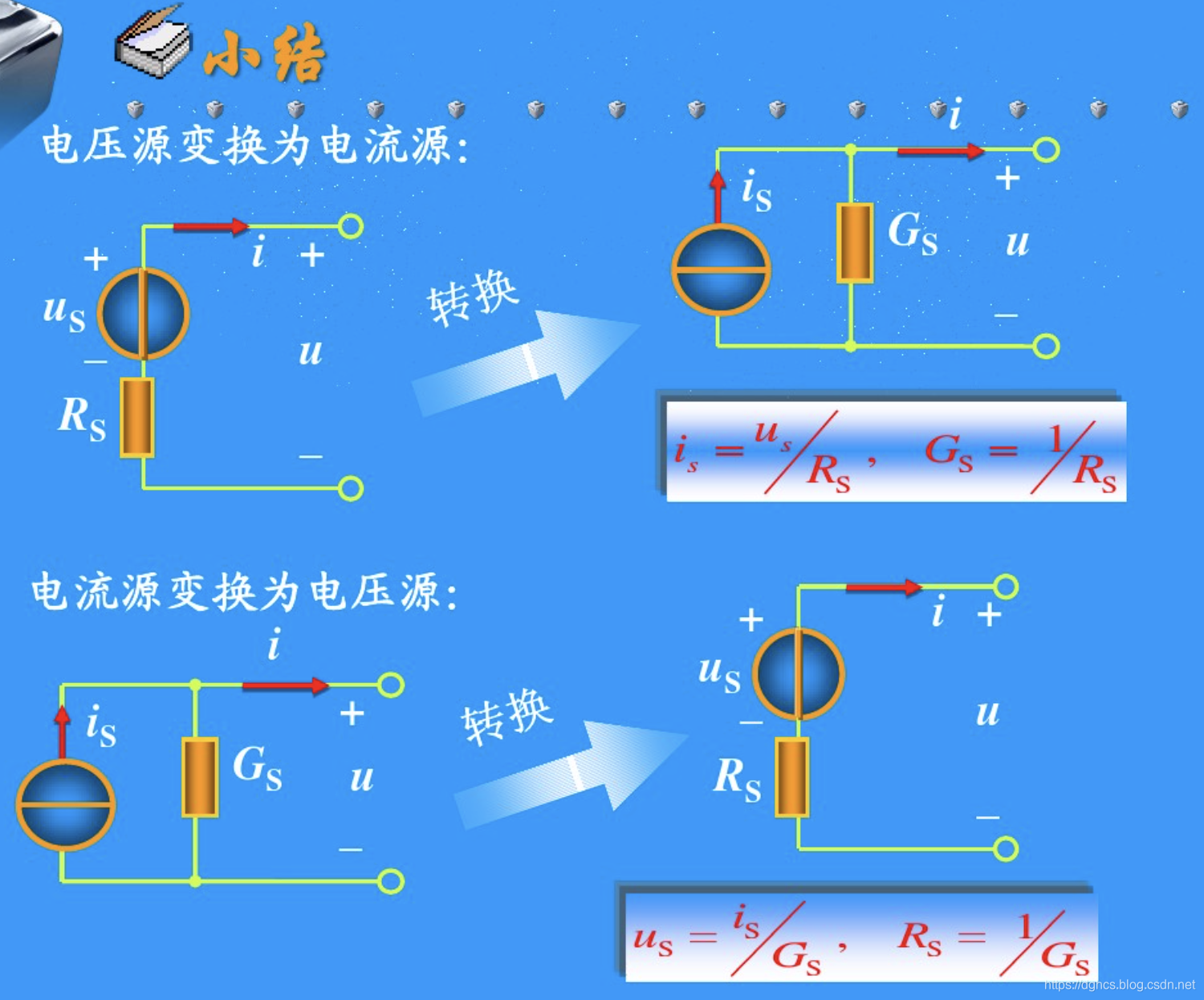

总结

应该说，化繁为简，一张图可一言以蔽之
在这里插入图片描述
