基于avr的连续ADC转换例程

2023-10-22 11:48
文章标签 转换 adc 连续 例程 avr

本文主要是介绍基于avr的连续ADC转换例程,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

本例,使用1ch进行ADC转换,对应的引脚为PA1,连续转换,在main中只要调用void Init_AD(INT8U ch)后,便可以初始化。初始化后,调用void Read_ADC(INT8U ch)便可以随时读取ADC的转换结果;

ADC_tran.c文件如下:

#include <avr/io.h>
#include <util/delay.h>
#include <stdio.h>
#include "lcd1602.h"
#define INT8U unsigned char
#define INT16U unsigned int
#define CH  0x01INT16U	adc_data;
char str[20];void Init_AD(INT8U ch)
{DDRA &= (0<<ch);	//把通道ch设置位输入;PORTA &= (0<<ch);	//把通道ch设置为0;ADMUX = (1<<REFS1)|(1<<REFS0)|(0<<ADLAR)| ch; //选择ch通到,数据右对齐,选择2.56V作为参考电平;SFIOR = (0<<ADTS1) & (0<<ADTS2) & (0<<ADTS1); //使用连续转换方式ADCSRA = (1<<ADEN) | (1<<ADSC) | (1<<ADATE) | (1<<ADPS0);	//ADC使能,ADATE自动触发使能,ADPS选为2分频;开始正式转换,需等待25个ADC时钟周期;_delay_ms(1000);  //开始ADC转换;
}void Read_ADC(INT8U ch)
{ADMUX |= ch;	//选择读取的通道ch;adc_data = ADC;	//读取ADC转换结果;Display_String(0,0,"                "); //清屏;sprintf(str,"power is %d",adc_data);	//把需要显示的数据写入字符串;Display_String(0,0,str);	//显示字符串STR;_delay_ms(200);	//防止屏幕闪烁太快;
}



ADC_tran.h文件如下:


#ifndef ADC_TRAN_H_
#define ADC_TRAN_H_#include <avr/io.h>
#include <util/delay.h>
#include <stdio.h>
#include "lcd1602.h"
#define CH  0x01extern void Init_AD(INT8U ch);
extern void Read_ADC(INT8U ch);#endif /* ADC_TRAN_H_ */



最后,为了方便显示,调用了LCD驱动来显示,以为可参考上一篇关于LCD驱动的文章https://blog.csdn.net/rzchong1988/article/details/101764091;

最终的main如下:

#define  F_CPU 4000000UL
#include "lcd1602.h"
#include "ADC_tran.h"int main(void)
{Init_LCD1602();Init_AD(CH);while(1){Read_ADC(CH);}
}

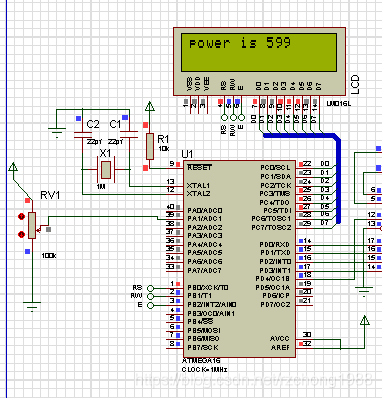

使用Proteuss仿真如下:

这篇关于基于avr的连续ADC转换例程的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
