GY-30光强传感器特点及使用介绍

2023-10-22 04:10

本文主要是介绍GY-30光强传感器特点及使用介绍,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

GY-30光强传感器特点及使用介绍

  • 前言
  • 一、gy-30光强传感器外观
  • 二、电路图
  • 三、相关参数讲解
    • 1.引脚
    • 2.光强测量范围
    • 3.通讯方式(I2C)
    • 4.优点
    • 5.产品特性(根据官方参考资料)
  • 四、适用场所范围
  • 总结

前言

本文着重介绍gy-30光强传感器(是一款基于IIC通信的16bit的数字型传感器)的原理、功能及使用方法

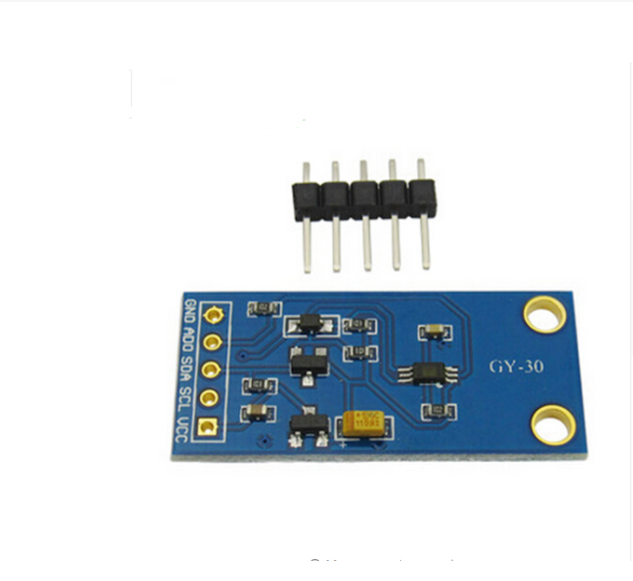

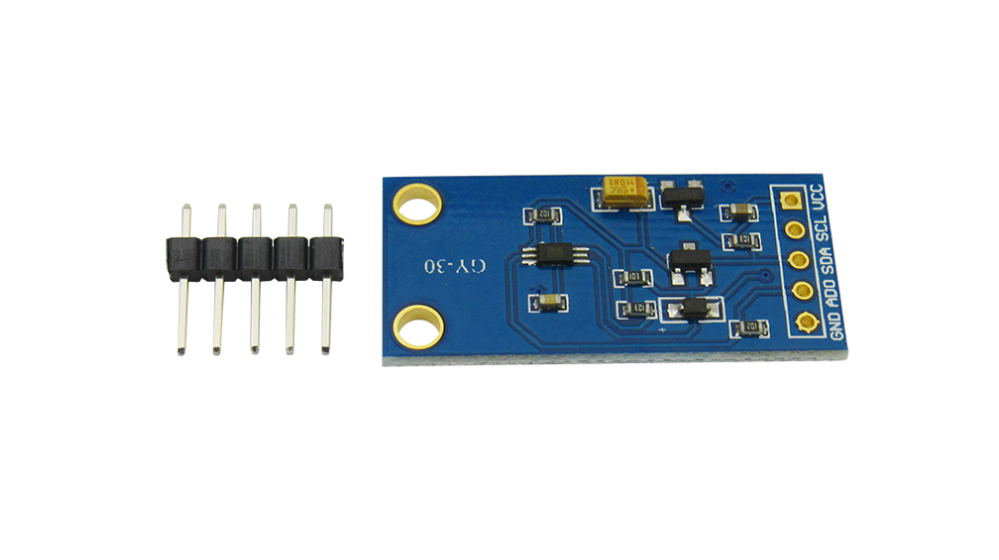

一、gy-30光强传感器外观

在这里插入图片描述
在这里插入图片描述

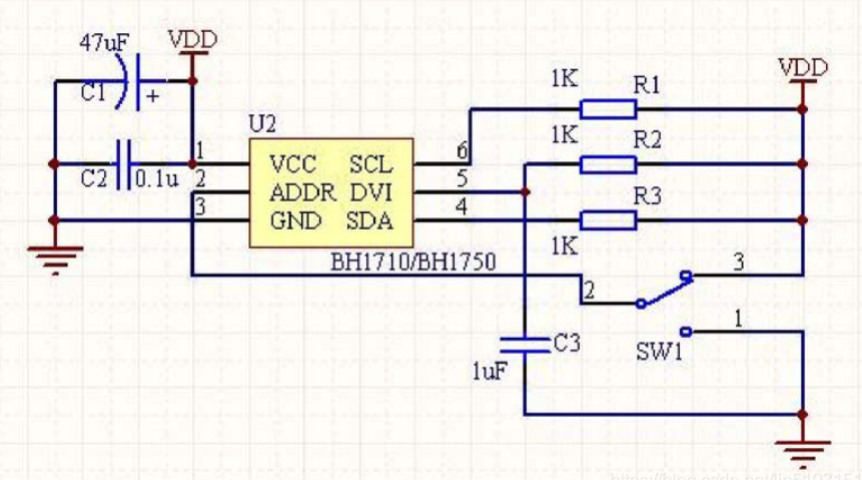

二、电路图

如下图所示,gy-30电路图如下
在这里插入图片描述

三、相关参数讲解

1.引脚

5根引脚,名称与功能如下;
vcc 为外接供电电源输入端
GND 地线
SCL I2C通信模式时钟信号
SDA I2C通信模式数据信号
ADDR I2C地址引脚

2.光强测量范围

测量范围是最大100000勒克斯

3.通讯方式(I2C)

采用I2C的接口方式 ,i2c通讯方式:SCL --> 时钟线、SDI --> 数据线

4.优点

  • 光强数字转换器,16位分辩率(1~65535)
  • 直接数字输出,省略复杂的计算,省略标定
  • 不区分环境光源,接近于视觉灵敏度的分光特性
  • 极高的可靠性
  • 性价比极高

5.产品特性(根据官方参考资料)

IIC总线接口,SDA弓|脚用于传感器的数据输入和输出。

  • 当向传感器发送命令时,SDA在串行时钟SCL的.上升沿有效,且当SCL为高电平时,SDA必须保持稳定。
  • 在SCL下降沿之后,SDA值可被改变。

四、适用场所范围

  • 手机
  • LCD TV
  • 便携式游戏机
  • 数码相机,数码摄像机
  • 车载导航
  • LCD显示

总结

对于gy-30温度传感器本篇文章以实用和易懂为主,如果详细了解还是推荐看其中文手册
后续还会更新自己其它了解或者使用过的传感器的相关知识。

这篇关于GY-30光强传感器特点及使用介绍的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
