CAT表中EMM PID 和 PMT表中ECM 的解析

转载自：https://blog.csdn.net/kehyuanyu/article/details/22402497

直播中播放加扰节目时，常常启动播放流程(申请设备链，tuner，demux，audio decoder ，video decoder)之后,通常画面还是不能出来的。此时需要我设置当前节目的EMM PID，ECM PID到CA里面。解扰的大致流程是，第三方CA收到EMM PID之后，利用智能卡中的中固化的PDK(中间件层密钥)从EMM中解出 业务密钥SK ，然后在利用业务密钥从解出对应的ECM PID中解出对应的控制字CW ，最后将得到的控制字设置到解码芯片相应的寄存器即可完整解扰。

另外需要普及一下，ECM 控制加扰的信息可以是节目级别，也可以是流级别，也就是program level 或者是es level 级别，es 流可以是音频的，视频的，或者其他类型，也就是说可以整体加扰控制，也可以分开控制一个节目音频，视频等等。

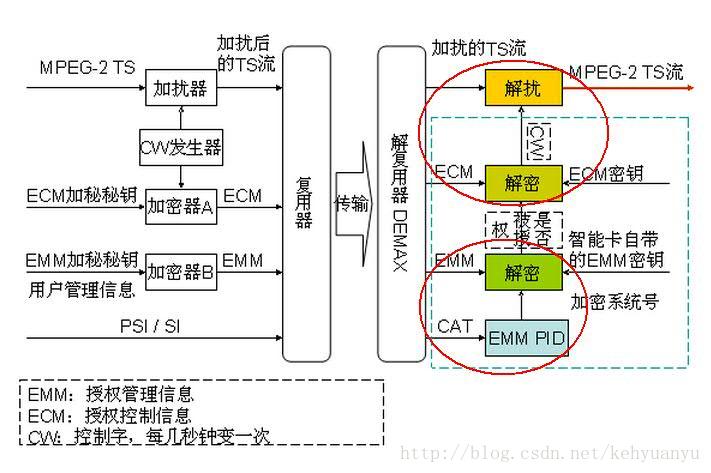

借用网上剪辑的图加以说明：

对于CA厂商来说，通常只会提供几个接口给STB厂商来设置EMM PID ，CA system ID， ECM PID ，Service ID，当然这些参数也会根据大厂商定制化的需要发生一些变动。

EMM ，ECM ，CA system ID数据的来源

EMM ,ECM ,CA system ID 存在于CAT，PMT两个表中，这两个表一般都是通过设置filter向驱动请求CAT 表和对应PMT表，有个相同点是，这些信息都存在于CA_descriptor() 的描述字段中。

ca 描述字段的结构如下：

解析的代码如下：

BOOL ca_descriptor_parse(BYTE* buf , int nlength,int *pnCAsysID ,int *pnEcmpid)
{int ndescriptor = 0;int ndes_length = 0;int nCASystemID = 0;int nelementPID = 0;BYTE *pByte     = NULL;if(buf == NULL || nlength <=  0){printf("param error!\n");return FALSE;}pByte = buf;while(nlength > 0){ndescriptor = pByte[0];ndes_length = pByte[1];if(ndescriptor == 0x09){nCASystemID = (pByte[3]<<8 | pByte[4]);//  nelementPID = ((pByte[5]&0x1f)<<8 | pByte[6]);nelementPID = (pByte[5]<<8 | pByte[6]) & 0x1fff ;}*pnCAsysID = nCASystemID;*pnEcmpid = nelementPID;nlength -= ndes_length;printf("CA system ID : %d ,ECM/EMM PID : %d",nCASystemID ,nelementPID);}return TRUE;
}

CA_system_ID ：表示适用于相关ECM和EMM流的相关的CA系统类型(CA厂家标识符)。

CA_PID ： PMT表中的该描述信息为ECM的PID,CAT 表中的该描述信息为EMM的PID。

ca_descriptor描述符的值是0x09,也即descriptor_tag 的值，如图：

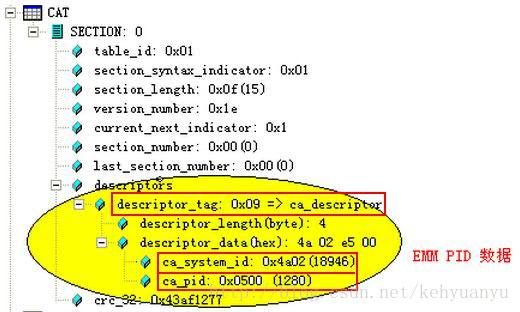

CAT:

PMT:

ECM 的解析

结合上面两张图来看，解析代码如下：

BOOL ECMParse(BYTE* pBuf , int nLen )
{int nTableID     = 0;int nSectionLen = 0;int nServiceID    = 0;int nProgramLen = 0;if(pBuf == NULL || nLen < 12 || nLen > 4096){printf("param error!\n");return FALSE;}nTableID = pBuf[0];if(nTableID != 0x02){printf("The Table is not PMT table!\n");return FALSE;}nSectionLen = ((pBuf[1]&0x0f) << 8 )| pBuf[2];
//    nSectionLen = ((pBuf[1]<< 8 )| pBuf[2])& 0x0fff;if(nLen != nSectionLen + 3 ){printf("section error!\n");return FALSE;}nServiceID  = (pBuf[3] << 8) | pBuf[4];// program numberpBuf         = pBuf + 10 // move pointer to the second reserved fieldnLen        = nLen - 10;nProgramLen = ((pBuf[0]&0x0f) << 8 |pBuf[1]);// get the program info length if(nProgramLen + 7 >= nSectionLen){printf("Bad Data!\n");return FALSE;}pBuf        = pBuf    + nProgramLen;// move the pointer to the CA descriptor fieldnLen        = nLen    - nProgramLen;// TS level ecm parseint nTSCasysID = 0;int nTSEcmPID = 0;int noffest =  //the offest to the global ca_descriptor fieldca_descriptor_parse(pBuf+noffest , nLen-noffest ,&nTSCasysID , &nTSEcmPID);//program level ecm parse while(nLen >5) // make sure the ca_descriptor have data{int eStreamType = 0;int nEsPid         = 0;int nESInfoLen    = 0;int nLength        = 0;int nCAsysID    = 0;int nEcmPid        = 0;eStreamType = pBuf[0];nEsPid        = ((pBuf[1]&0x1f << 8) | pBuf[2]); // es stream pid ,audio pid ,video pid and so onnLength        = (((pcData[3] & 0x0F) << 8) | pcData[4]);if(wDiscriptorLen > nLen -5){printf("data error!\n");return FALSE;}pBuf        = pBuf + 5; // move the pointer to the ca_descriptor fieldnLen        = nLen - 5;ca_descriptor_parse(pBuf,nLen,&nCAsysID,&nEcmPid);        }return TRUE;
}

CAT表中的EMM解析比较简单就不作解释了。

以上解析动作尽量不要在播放过程中去请求，会消耗一定的时间，如果在播放之前解析好缓存起来，对直播速度会有一定的优化作用。

---------------------
