MATLAB——patch绘制长方体(cuboid)+长方体平移+长方体旋转

2023-10-20 07:10

本文主要是介绍MATLAB——patch绘制长方体(cuboid)+长方体平移+长方体旋转,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

文章目录

  • 围绕着中心点旋转
    • 代码
    • 效果
  • 围绕原点旋转
    • 代码
    • 效果
  • 区别
  • 其他方法

围绕着中心点旋转

代码

  1. 新建一个脚本命名为:drawCuboid.m

    function [CuboidHandle, verts, facs] = drawCuboid(varargin)
    % Draw Cuboid
    % Draw a Cuboid using 8 rectangular faces. Places Cuboid Into Current Figure
    %
    % Inputs (SL, CV, EA, colr, alph)
    % ----------------
    % SL    - [X;Y;Z] Length of Cuboid Side (SL - SideLength)
    % CV    - [X;Y;Z] Center of volume
    % EA    - [Yaw(Z-axis);Pitch(y-axis);Roll(x-axis)] Euler/Rotation angles [radians]
    % colr  - Color of cuboid; string (ex. 'r','b','g') or vector [R G B]
    % alph  - Alpha transparency value of cuboid
    %
    % Outputs (CuboidHandle, verts, facs)
    % ----------------
    % CuboidHandle  = Handle for Patch Object
    % verts         = 3x8 XYZ Vertices
    % facs          = 6x4 Order of faces
    %
    %% Number of inputs and assign defaults if not specified
    % Define Default Values
    SL = [1;1;1];   CV = [0;0;0];   EA = [0;0;0];   colr = [0.5 0.5 0.5];   alph = 0.5;
    switch nargincase 0% All Inputs Empty Using Default Valuescase 1SL = varargin{1};case 2SL = varargin{1};   CV = varargin{2};case 3SL = varargin{1};   CV = varargin{2};   EA = varargin{3};case 4SL = varargin{1};   CV = varargin{2};   EA = varargin{3};   colr = varargin{4};case 5SL = varargin{1};   CV = varargin{2};   EA = varargin{3};   colr = varargin{4};     alph = varargin{5};otherwiseerror('Invalid number of inputs')
    end
    %% Form ZYX Rotation Matrix
    % Calculate Sines and Cosines
    c1 = cos(EA(1));	s1 = sin(EA(1));
    c2 = cos(EA(2));	s2 = sin(EA(2));
    c3 = cos(EA(3));	s3 = sin(EA(3));
    % Calculate Matrix
    R = [c1*c2           -c2*s1          s2c3*s1+c1*s2*s3  c1*c3-s1*s2*s3  -c2*s3s1*s3-c1*c3*s2  c3*s1*s2+c1*s3  c2*c3]';
    %% Create Vertices
    x = 0.5*SL(1)*[-1 1 1 -1 -1 1 1 -1]';
    y = 0.5*SL(2)*[1 1 1 1 -1 -1 -1 -1]';
    z = 0.5*SL(3)*[-1 -1 1 1 1 1 -1 -1]';
    %% Create Faces
    facs = [1 2 3 45 6 7 84 3 6 53 2 7 62 1 8 71 4 5 8];
    %% Rotate and Translate Vertices
    verts = zeros(3,8);
    for i = 1:8verts(1:3,i) = R*[x(i);y(i);z(i)]+CV;
    end
    %% Draw Patch Object
    CuboidHandle = patch('Faces',facs,'Vertices',verts','FaceColor',colr,'FaceAlpha',alph);
    end

  2. 新建另外一个脚本,输入:

    drawCuboid([2;2;2],[2;2;2],[30/180*pi;0;0],'g',0.1)
    drawCuboid([2;2;2],[2;2;2],[0;0;0],'b',0.1)


效果

  下面两幅图中绿色立方体为原始立方体,紫色立方体为绕立方体中心顺时针旋转30°后的立方体。

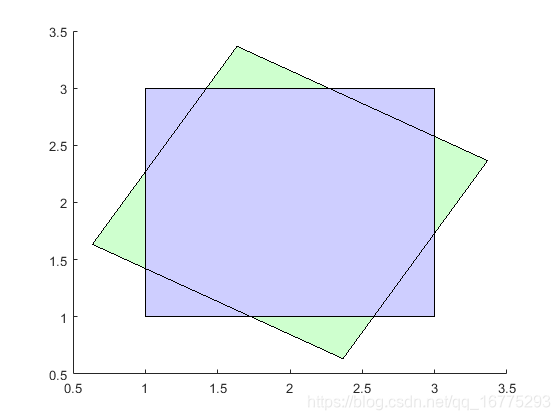

图1 俯视图
在这里插入图片描述

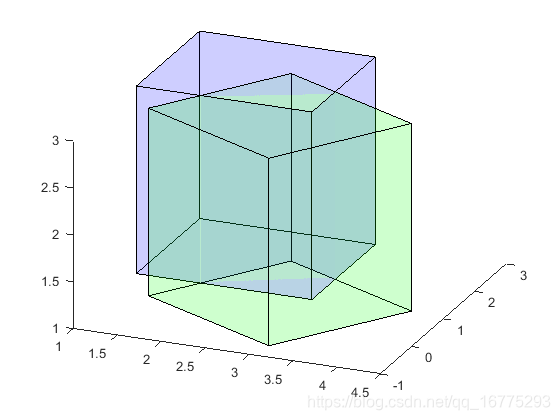

图2 旋转图
在这里插入图片描述

围绕原点旋转

代码

  1. 新建一个脚本命名为:drawCuboid.m
    function [CuboidHandle, verts, facs] = drawCuboid(varargin)
    % Draw Cuboid
    % Draw a Cuboid using 8 rectangular faces. Places Cuboid Into Current Figure
    %
    % Inputs (SL, CV, EA, colr, alph)
    % ----------------
    % SL    - [X;Y;Z] Length of Cuboid Side (SL - SideLength)
    % CV    - [X;Y;Z] Center of volume
    % EA    - [Yaw(Z-axis);Pitch(y-axis);Roll(x-axis)] Euler/Rotation angles [radians]
    % colr  - Color of cuboid; string (ex. 'r','b','g') or vector [R G B]
    % alph  - Alpha transparency value of cuboid
    %
    % Outputs (CuboidHandle, verts, facs)
    % ----------------
    % CuboidHandle  = Handle for Patch Object
    % verts         = 3x8 XYZ Vertices
    % facs          = 6x4 Order of faces
    %
    %% Number of inputs and assign defaults if not specified
    % Define Default Values
    SL = [1;1;1];   CV = [0;0;0];   EA = [0;0;0];   colr = [0.5 0.5 0.5];   alph = 0.5;
    switch nargincase 0% All Inputs Empty Using Default Valuescase 1SL = varargin{1};case 2SL = varargin{1};   CV = varargin{2};case 3SL = varargin{1};   CV = varargin{2};   EA = varargin{3};case 4SL = varargin{1};   CV = varargin{2};   EA = varargin{3};   colr = varargin{4};case 5SL = varargin{1};   CV = varargin{2};   EA = varargin{3};   colr = varargin{4};     alph = varargin{5};otherwiseerror('Invalid number of inputs')
    end
    %% Form ZYX Rotation Matrix
    % Calculate Sines and Cosines
    c1 = cos(EA(1));	s1 = sin(EA(1));
    c2 = cos(EA(2));	s2 = sin(EA(2));
    c3 = cos(EA(3));	s3 = sin(EA(3));
    % Calculate Matrix
    R = [c1*c2           -c2*s1          s2c3*s1+c1*s2*s3  c1*c3-s1*s2*s3  -c2*s3s1*s3-c1*c3*s2  c3*s1*s2+c1*s3  c2*c3]';
    %% Create Vertices
    x = 0.5*SL(1)*[-1 1 1 -1 -1 1 1 -1]';
    y = 0.5*SL(2)*[1 1 1 1 -1 -1 -1 -1]';
    z = 0.5*SL(3)*[-1 -1 1 1 1 1 -1 -1]';
    %% Create Faces
    facs = [1 2 3 45 6 7 84 3 6 53 2 7 62 1 8 71 4 5 8];
    %% Rotate and Translate Vertices
    verts = zeros(3,8);
    for i = 1:8verts(1:3,i) = R*[x(i);y(i);z(i)]+R*CV;
    end
    %% Draw Patch Object
    CuboidHandle = patch('Faces',facs,'Vertices',verts','FaceColor',colr,'FaceAlpha',alph);
    end

    1. 新建另外一个脚本,输入:
    drawCuboid([2;2;2],[2;2;2],[30/180*pi;0;0],'g',0.1)
    drawCuboid([2;2;2],[2;2;2],[0;0;0],'b',0.1)


效果

  下面两幅图中绿色立方体为原始立方体,紫色立方体为原点(0,0,0),顺时针旋转30°后的立方体。

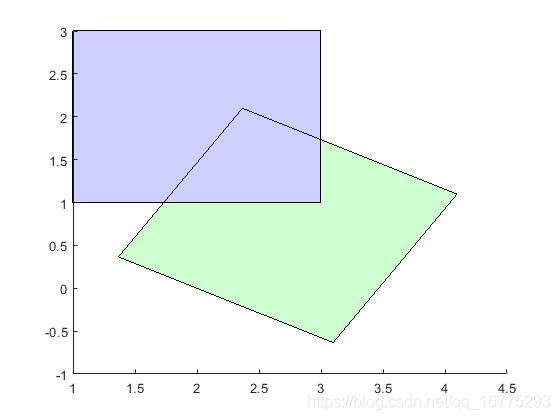

图1 俯视图
在这里插入图片描述

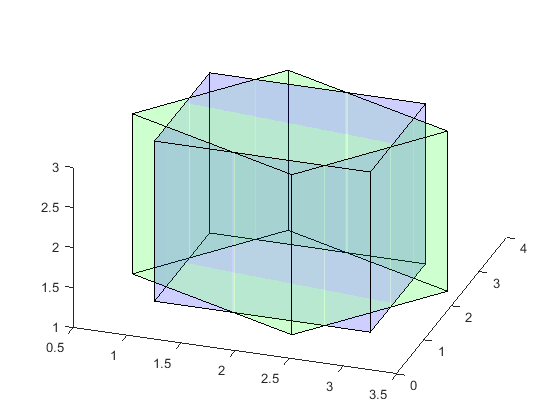

图2 旋转图
在这里插入图片描述

区别

  绕立方体中心旋转时计算公式如下,其中R是旋转矩阵

	for i = 1:8verts(1:3,i) = R*[x(i);y(i);z(i)]+CV;end

  绕原点旋转时计算公式如下,其中R是旋转矩阵

	for i = 1:8verts(1:3,i) = R*[x(i);y(i);z(i)]+R*CV;end

其他方法

  还可以使用MATLAB提供的multicuboid函数画立方体,但是不太清楚如何实现平移、旋转等变换。详情请看资料multicuboid函数。

这篇关于MATLAB——patch绘制长方体(cuboid)+长方体平移+长方体旋转的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
