NFA转换位DFA 例子

2023-10-20 04:10
文章标签 转换 例子 dfa nfa

本文主要是介绍NFA转换位DFA 例子,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

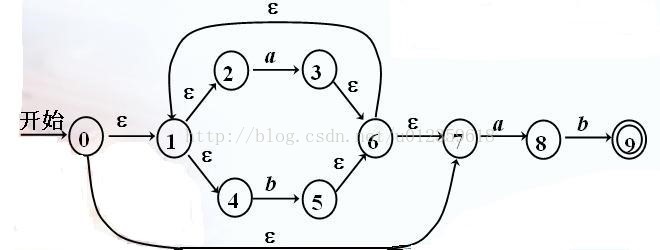

NFA转换位DFA



1、求出初态 Q0

ε-closure(0)={0,1,2,4,7}                ------------A

ε-closure(A,a)= { 3 6 7 1 2 4 8 }  = {1 2 3 4 6 7 8 }      ---------------------B

ε-closure(A,b)={ 5 6 7 1 2 4 } ={ 1 2 4 5 6 7 }               --------------------C

ε-closure(B,a)= { 3 6 7 8 1 2 4 } ={1 2 3 4 6 7 8 }        ---------------------B

ε-closure(B,b)={ 5 6 7 1 2 4 9 } ={ 1 2 4 5 6 7 9 }       ----------------------D   (D 与 终止状态{9} 有交集     D 为DFA的终止状态)

ε-closure(C,a)= {3 6 7 8 1 2 4 } ={ 1 2 3 4 6 7 8}         --------------------B

ε-closure(C,b)={5 6 7 1 2 4 } ={1 2 4 5 6 7}                ---------------------C

ε-closure(D,a)={3 6 7 1 2 4 8} ={1 2 3 4 6 7 8 }         ---------------------B

ε-closure(D,b)={5 6 7 1 2 4 } ={1 2 4 5 6 7}              ---------------------C



状态图为:

 ab
ABC
BBD
CBC
DBC



对应的DFA 的状态转换图为:

这篇关于NFA转换位DFA 例子的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
