华为等 3G、4G模块拨号上网过程分析

注意：博主文章有两篇，请  点击链接  查看详细！最近在分析模块拨号上网的问题，mark下供研究...

一 开发环境简介

内核版本 3.19.5、3.15（这2个我都试过）

编译环境  Ubuntu 12.04

3g模块      华为MU709s

SIM卡        联通

二 主要步骤

向linux内核中添加3G模块驱动（USB转串口的option驱动）和ppp网络协议的支持

交叉编译ppp-2.4.2源代码

将拨号上网所需的两个应用程序pppd和chat拷贝到开发板/usr/sbin文件夹下，

编写ppp拨号脚本wcdma、wcdma-chat-connect、wcdma-chat-disconnect并存放在/etc/ppp/peers目录下。将DNS写入到/etc/resolv.conf文件中

执行“pppd call wcdma”命令进行拨号

三 配置3G模块驱动和ppp网络协议栈

可参考资源文档，华为模块Linux内核驱动集成指导-(V100R001_V2.0, Chinese) .pdf

也可按照以下步骤操作

首先进入make menuconfig界面

1 配置3G模块驱动

                     图 1

如图1首先选择Device Drivers



                     图2

如图2进入USB support

                      图 3

进入USB support之后一直往下直到找到图3并选择USB转串口

                      图4

最后选择USB driver for GSM and CDMA modems到此3G卡驱动已经添加完毕

主要是添加了driver/usb/serial/option.c和driver/usb/serial/usb_wwan.c

两个文件，尽管驱动添加了，但是这仅仅只是一个usb转串口驱动，并不能作为网络设备直接使用，此时就需要ppp网络协议的支持，他将ttyUSB*等设备模拟成网络设备使用也即(/dev/ttyUSB0<---->ppp0)



2 添加ppp协议

同样也是进入make menuconfig界面

                         图5

首先同样也是进入驱动配置界面Device Drivers

                         图6

如图6选择网络设备支持

如图7选择ppp

到这一步驱动和协议就都已经配置成功了接下来就是编译下载到板子

查看开发板Dev目录

[root@gooagoo ~]# ls /dev/ttyUSB
ttyUSB0  ttyUSB1  ttyUSB2  ttyUSB3

四 编写ppp拨号脚本

由于该拨号脚本需要使用chat,pppd,等命令，所以需要下载ppp-2.4.4

下载成功之后首先便是编译

1 编译 ppp-2.4.4

一般都很好编过，只是可能会依赖libpcap-1.6.2.tar.gz  这个库，zlib 库。编译过程中如果出现 关于libcrypt.so这样的错误，就把你的编译工具目录下的/usr/arm-buildroot-linux-uclibcgnueabihf/sysroot/usr/lib/libcrypt.so 这个库复制到 /usr/local/lib/ 下即可。

编译成功后将编译生成的chat,pppd,等命令拷贝到板子文件系统的/usr/sbin目录下边去



2 编写拨号脚本

在板子文件系统/etc/ppp/peers目录下边创建三个文件如下

wcdma,chat-wcdma-connect,chat-wcdma-disconnect

wcdma配置文件内容

debug

nodetach

/dev/ttyUSB0

115200

usepeerdns

noauth

noipdefault

novj

novjccomp

noccp

defaultroute

ipcp-accept-local

ipcp-accept-remote

connect '/usr/sbin/chat -s -v -f /etc/ppp/peers/chat-wcdma-connect'

disconnect '/usr/sbin/chat -s -v -f/etc/ppp/peers/chat-wcdma-disconnect'



wcdma-chat-connect配置文件内容

TIMEOUT 5

ABORT 'NO CARRIER'

ABORT 'ERROR'

ABORT 'NODIALTONE'

ABORT 'BUSY'

ABORT 'NO ANSWER'

''  \rAT

OK  \rATZ

OK \rAT+CGDCONT=1,"IP","3GNET",,0,0

OK-AT-OK ATDT*99#

CONNECT \d\c



wcdma-chat-disconnect配置文件内容

ABORT"ERROR"

ABORT "NODIALTONE"

SAY"\nSending break to the modem\n"

'' "\K"

''"+++ATH"

SAY"\nGoodbay\n"

创建好拨号脚本之后就是正式拨号了

 pppd call wcdma&

加上&符号主要是因为拨号成功后，程序会一直执行不退出，所以采用后台运行的方式执行，pppd call wcdma是作用是建立协议，并生成网络接口ppp0。 也可以修改 WCDMA 脚本 # nodetach ，再执行命令 pppd call wcdma就可以在后台运行了。

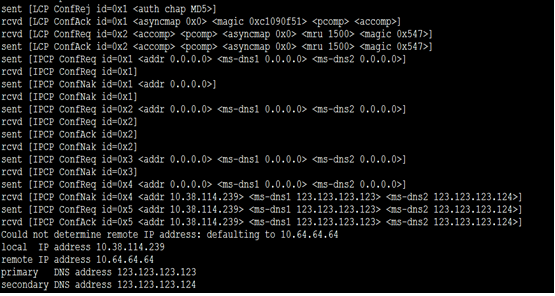

如果出现以下现象：

表示拨号成功。

3、测试网络连通情况

Ping -I ppp0 www.baidu.com -c 5 -i 1   出现超时

Route查看路由表

默认网关是eth0，删除默认网关route del deflaut 。添加ppp0为默认网关 route add default dev ppp0。手工添加DNS echo "nameserver 123.123.123.124" > /etc/resolv.conf

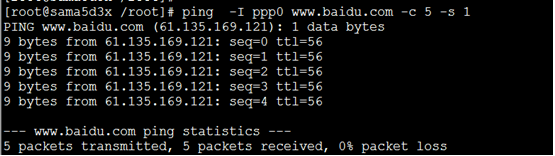

Ping -I ppp0 www.baidu.com -c 5 -s 1

网络通信正常

五 、实现自动拨号

在拨号脚本里面添加 persist #--- 永久链接(自动重拨) 配置项，pppd就会自动拨号（前提是pppd这个进程没有死掉）

在pppd源码ipcp.c里面 可以看到

拨号成功会获得2个DNS，

之后拷贝DNS到 /etc/resolv.conf

有时还需要指定默认网关

主要写了2个脚本文件，一个是配置脚本init.sh，内容如下：

route del default
route add default dev ppp0
ifconfig eth0 down
ifconfig eth0 hw ether 00:12:34:56:78:90
ifconfig eth0 up

另一个是自动拨号脚本pp.sh，主要保证拨号进程不会终止。内容如下：

dns1="61.135.169.121" #baidu
dns2="61.135.157.156" #qq
pppd call wcdma &
sleep 12
/root/init.sh
while true
do
ping -s 1 -c 5 $dns1    #¦…去PING第一个DNS
        if [ "$?" != "0" ]      #€¦…假如PING不通
        then
        ping -s 1 -c 2 $dns2    #…去PING第二个DNS
                 if [ "$?" != "0" ]      #¦…假如PING不通
                 then
                 killall pppd        #¦…结束PPPD进程
                 pppd call wcdma &   #…再去拨号
                          sleep 12            #€¦…等2s
                   else
                      sleep 5           ’
                   fi
        else
              sleep 120           # ）

         fi
      done

有了这个脚本，就可以放心的上网了。

有些人还想实时获取拨号上网的信号强度。这里有2种方法。

1、通过microcom -s 115200 /dev/ttyUSB0  这种方式要用 Ctrl+x 来退出！

输入 at+csq

at+csq
+CSQ: 11,99


OK

可以看到信号强度是11。

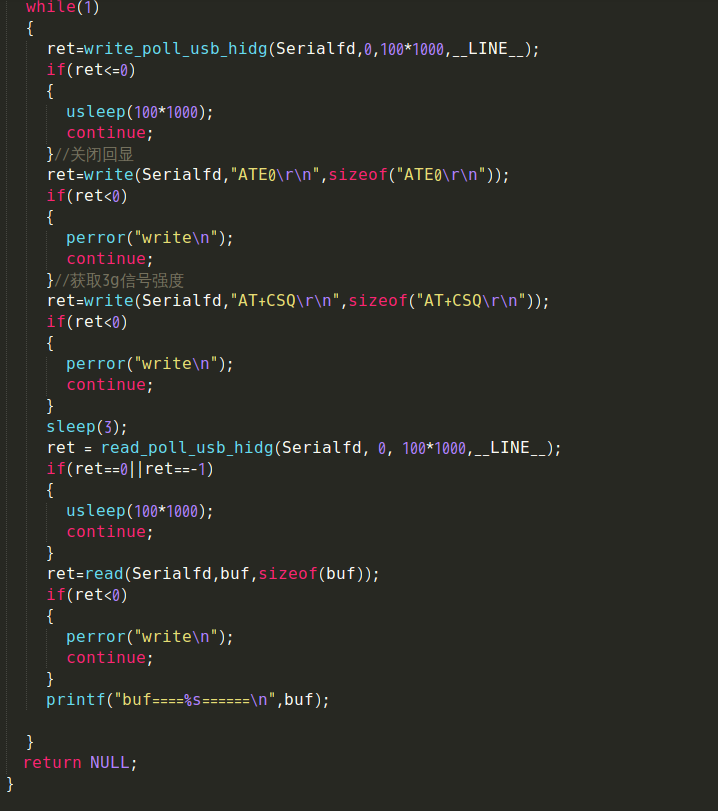

2、还可以写个程序，通过ttyUSB2来发送 at+csq命令，注意这个命令要以\r\n结束，如下所示：

六 注释
