高标项目比原来土地整治项目做的细致一些。需要按格田计算土方，并且高标项目的面积一般都比较大，动则上万亩，几千个田块。
用CASS或者GLAND等软件。但是计算的前提是需要绘制格田范围线，统计面积以及用于每个格田土方平衡计算。
这个工作是个繁琐重复的工作，以往一般人工绘制比较慢。下面分享两个方法，可以批量生成，两个方法的原理都是相同的。
原理即是，格田线 由沟路渠和田埂围合而成，挑选出这些层的多线段，设置一定的容差，即可用转换工具转换成闭合面。
方法1：ArcGIS
1、加载规划图，一般为CAD图件
2、定义查询，需要的图层，如“layer” like ‘%渠%’ OR“layer” like ‘%i沟%’等。
3、使用要素转换面工具，设置合理的容差。生成面。
4、根据格田的面积特性，筛选格田，去除不需要的面，如 面积大于300小于3000，面积与周长比大于3，周长小于300等特征，筛选出需要的面。
5、利用符号自动生成不同填充色，检查是不是有的田埂线绘制的不规范，导致两个田块并成一个，比如田埂线没有延长至沟渠，有大于容差的距离会产生这个错误。
6、修改规划图，重复上述转换。
7、成功后，转出成果，到其它软件内计算土方，再进行检查调整土方。
总结：可以把上述步骤利用ArcGIS建模工具，写成一个工具，使用时直接调用。
方法2：FME
原理同上，思路是一样的。
1、读取文件
2、设置读取的层
3、暴露层属性等
4、判断所在层以及是否为多段线
5、打段所有线，可以设置容差
6、生成面，可以调置容差
7、计算面积和周长
8、通过田块的特征，筛选出需要的面
9、写模块到CAD文件，设置不同的层及样式，方便打开CAD检查
总结，FME比ArcGIS一步步操作快一些，如果ArcGIS建好了模型，直接调用，效率相当。

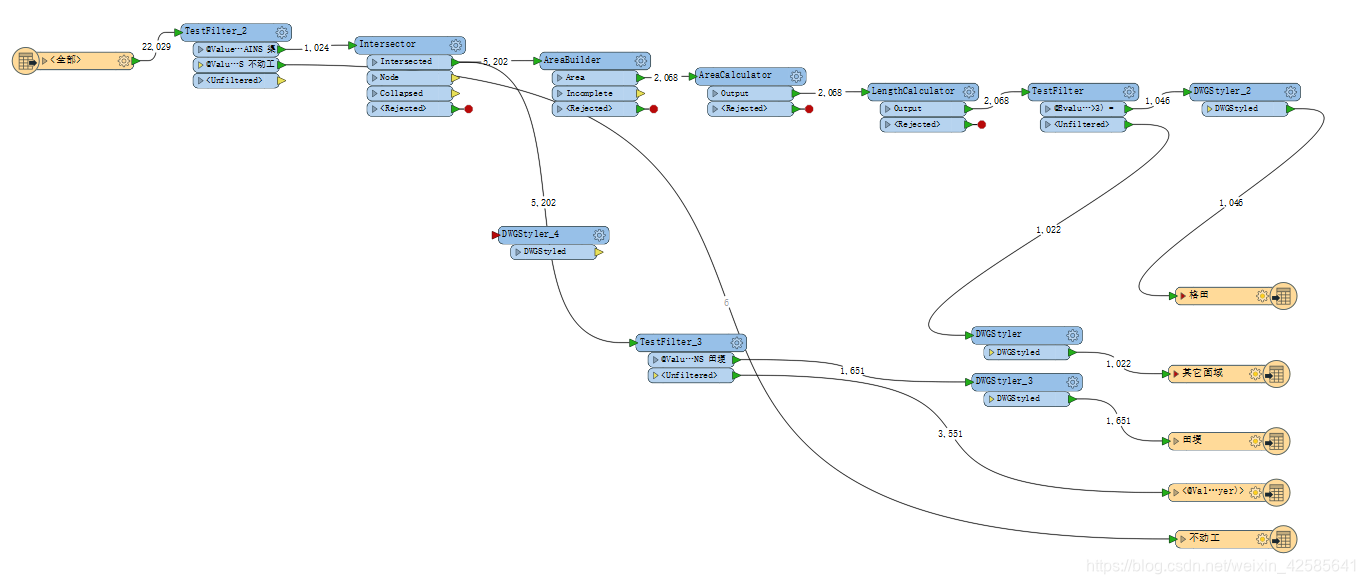

下面是FME的建模流程。
有更好的办法，欢迎大家一起交流，细致点可以考虑用路进行缓冲区，再擦除区，或者用缓冲区后的线进行参与计算一起生成面。
LISP应该也可以用相同的思路进行编程得到这个功能，好像要高版本CAD有批量拓扑构面功能。
