【RoboMaster】GPIO是什么?一文讲透!【STM32】

2023-10-15 12:40

本文主要是介绍【RoboMaster】GPIO是什么?一文讲透!【STM32】,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

同步博客地址:从STM32开始的RoboMaster生活:进阶篇 I [GPIO]

项目&教程仓库:-STM32-RoboMaster-


0.0 一点点声明

  • 本文以及以后的所有属于RoboMaster主题STM32系列的文章,均以RoboMaster开发板A型为说明和测试目标,其芯片代号为STM32F427IIHx,如果您的芯片代号不同,则不能直接使用本教程代码和引脚配置,请酌情修改!

1.0 什么是GPIO?

  • General Purpose Input Output 通用输入/输出端口

GPIO接脚可以供使用者由程控自由使用,PIN脚依现实考量可作为通用输入 ( GPI ) 或通用输出 ( GPO ) 或通用输入与输出 ( GPIO ) 。在嵌入式系统中,经常需要控制许多结构简单的外部设备或者电路,这些设备有的需要通过CPU控制,有的需要CPU提供输入信号。对设备的控制,使用传统的串口或者并口就显得比较复杂,所以,在嵌入式微控制器上通常提供了一种“通用可编程I/O端口”,也就是GPIO。一个GPIO端口至少需要两个寄存器,一个做控制用的“通用IO端口控制寄存器”,还有一个是存放数据的“通用I/O端口数据寄存器”。数据寄存器的每一位是和GPIO的硬件引脚对应的,而数据的传递方向是通过控制寄存器设置的,通过控制寄存器可以设置每一位引脚的数据流向。

2.0 GPIO在哪里?

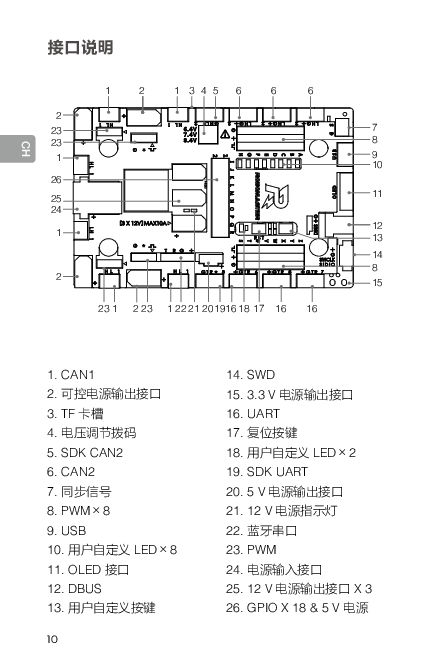

  1. 在开发板A型中,提供了18个用户自定义GPIO


​ 上图中,26即为GPIO,位于开发板A型的中间位置

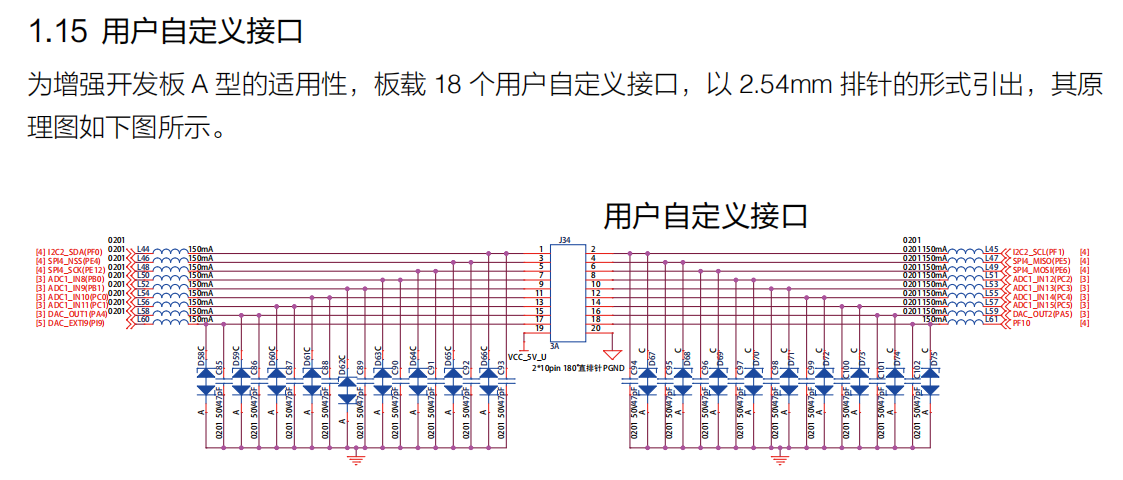

GPIO Pin.png

​ 这是GPIO的具体引脚图,在配置芯片引脚时请务必核实引脚号是否正确

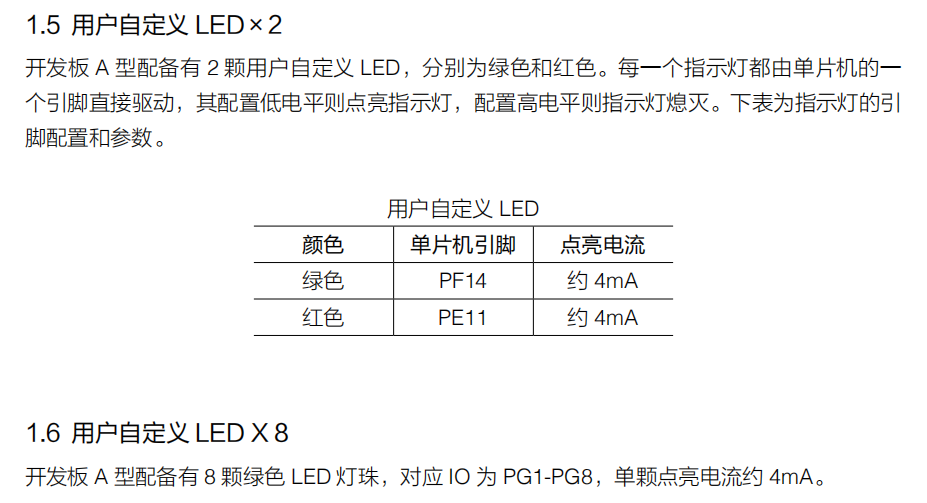

  1. RoboMaster同样也非常体贴地预先将一些GPIO接到了用户自定义LED上,在2.1图中的位置为10和18,10的LED×8皆为绿色,而18的LED×2则是一绿一红,在用户自定义按键附近。只能设置为GPIO_Output模式。

GPIO LED.png

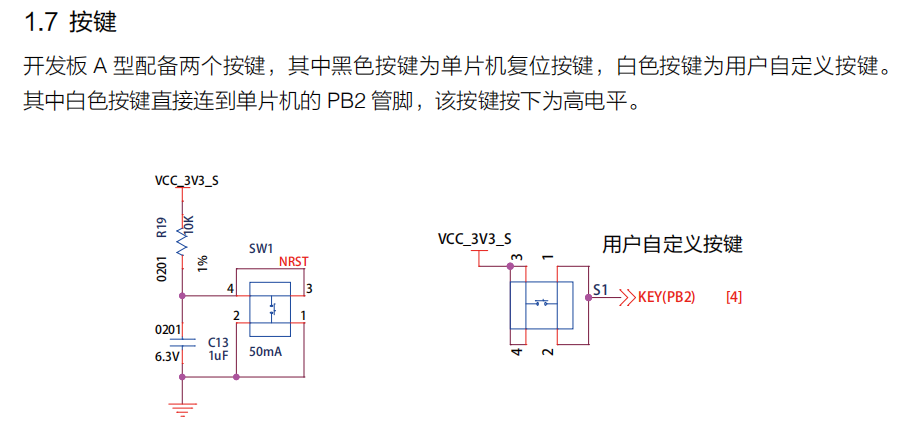

  1. 用户自定义按键(白色按键,黑色按键是STM32重启按键)。可以设置为GPIO_Input模式,或者GPIO_EXTI2模式(用于Interrupt 中断,现在不用理解这个,下个教程会讲)

GPIO Button.png

3.0 如何使用GPIO?

在下文中,几乎任何HAL函数的参数都需要外设和引脚,但是在比如Arduino的平台上,只需要引脚即可。其原因在于,对于STM32,一个外设可以连接众多引脚,在配置的时候,这些引脚都使用同一份外设配置,但是实际使用的时候,可以分别控制。

GPIO_PinState HAL_GPIO_ReadPin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)
  • 参数
    • GPIOx:想要读取的GPIO所属的外设
    • GPIO_Pin:想要读取的GPIO的引脚
  • 返回值
    • GPIO_PinState:当I/O为低 ( 0 ) 时,返回GPIO_PIN_RESET;当I/O为高 ( 1 ) 时,返回GPIO_PIN_SET

void HAL_GPIO_WritePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin, GPIO_PinState PinState)
  • 参数
    • GPIOx:想要写入的GPIO所属的外设
    • GPIO_Pin:想要写入的GPIO的引脚
    • PinState:想要写入的GPIO状态【GPIO_PIN_RESET / GPIO_PIN_SET

void HAL_GPIO_TogglePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)
  • 参数
    • GPIOx:想要反转的GPIO所属的外设
    • GPIO_Pin:想要反转的GPIO的引脚

如果GPIO状态为GPIO_PIN_RESET,则改为GPIO_PIN_SET
如果GPIO状态为GPIO_PIN_SET,则改为GPIO_PIN_RESET


HAL_StatusTypeDef HAL_GPIO_LockPin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)
  • 参数
    • GPIOx:想要锁死的GPIO所属的外设
    • GPIO_Pin:想要锁死的GPIO的引脚

锁死的是该GPIO的配置,而不是状态。任何尝试修改其配置的操作都会失败,除非重置GPIO。


void HAL_GPIO_DeInit(GPIO_TypeDef *GPIOx, uint32_t GPIO_Pin)
  • 参数
    • GPIOx:想要重置的GPIO所属的外设
    • GPIO_Pin:想要重置的GPIO的引脚

重置GPIO到默认的配置(Input Floating模式)。用于当我们不再使用某个外设时,节约电量,避免额外的消耗。

4.0 练习项目

4.1 项目简介

  • 按键版流水灯:按下白色按键后,依次让自带的LED灯按顺序亮起,或者依次熄灭

4.2 芯片配置

  • 芯片视角


  • GPIO配置列表
