锂电池输入电压范围:2.7V~4.2V,MCU供电3.3V,所以需要采用升降压稳压电源,初步选择TI的 LM3668SD-2833/NOPB,该芯片内部集成开关管,效率比较高,另外开关频率较高,可以采用2uH以下电感,使得电感封装比较小,当然最重要的原因是 某一个项目采用这个芯片 然后就是手里有10片的样片,用掉它。。。

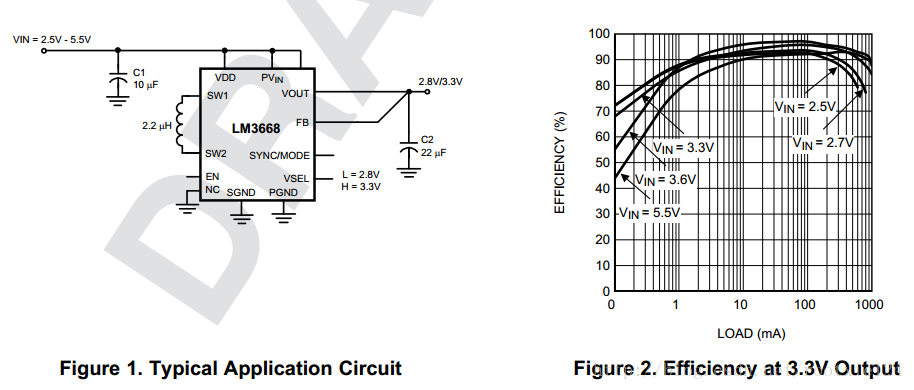

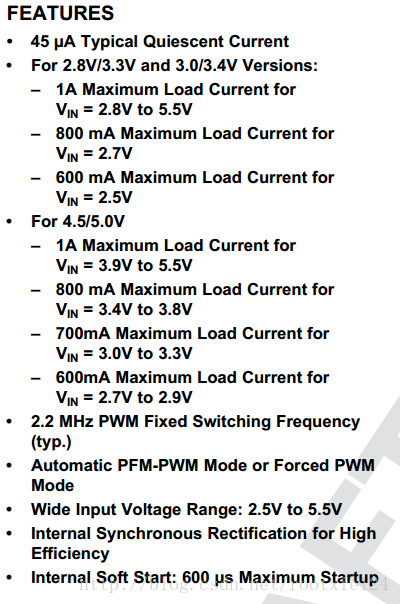

(1) 附上芯片 LM3668SD-2833/NOPB 的参数及使用电路图和效率图
可见该产品就是为锂电池产品量身定制的,静态功耗45uA,到时候还可以测试下 软开关下KL的几种睡眠功耗。
(2) 锂电池型号未知(淘宝山寨货,带保护板,容量500mAh)充电管理,决定采用TP4057,国产神器,便宜耐用,充电电流可以设置为0.6-0.7C(大了怕炸)

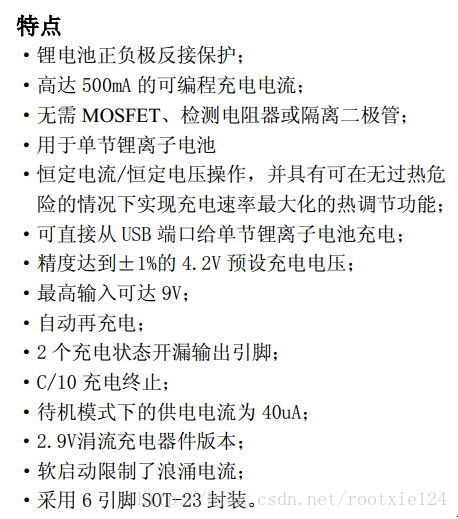

贴上相关参数,懒得打字,就直接截图了
至此,该设计的电源部分设计结束,是不是太easy了
