本篇讲一下交换机生成树的安全保护措施，防止不法分子利用STP的特性来截取流量的走向和破坏网络的稳定性，也能有效的防止环路的形成。

安全原理

我们知道，STP的选举规则是在一个广播域中优先级小的选举为根桥，因此决定了流量的走向。那么只需在其对应的网络加入一台交换机，修改该交换机的优先级，使其抢占根桥，那么该广播域的流量走向将由该交换机决定，该交换机就能对流量进行监控等等非法活动。
那么我们对应的解决办法也是围绕着不能使其抢占根桥，从而不对我们原来的网络环境造成影响。

STP的保护措施及命令

BPDU保护：在对应的接口开启该功能，该功能会直接将收到BPDU的接口down掉。此时接口处于双down状态，并且若是想重新启动，则需先shutdown再no shutdown。原因是此时是处于err-disabled状态。也可以设置一段时间之后自动启动。
SW2（config）#int e0/0
SW2(config-if)#spanning-tree bpduguard enable //开启STP保护
SW2(cofig)#errdisable recovery cause bpduguard //开启BPUD导致的端口关闭恢复起来
SW2(cofig)#errdisable recovery interval 30 //设置接口恢复时间为30秒（最低30秒）
sw2(config)#spanning-tree portfast bpduguard default //在所有portfast接口开启BPDU保护，配置之前需配置好protfast接口

STP桥保护：在接口开启根桥保活后，若交换机的接口接收到了更优BPDU时，将该接口阻塞；直到该接口不再收到更优BPDU才恢复，从而保护根桥不会被抢。此时接口处于双UP，只是接口生成树状态为BKN。
sw2(config)#interface e0/0
sw2(config-if)#spanning-tree guard root 接口开启根网保护

BPDU过滤：开启BPDU过滤后，若接入层接口收到BPDU信息，将仅丢弃BPDU数据帧，正常转发用户流量（不参与生成树）
sw2(config)#interface e0/0 接口开启或关闭
sw2(config-if)#spanning-tree bpdufilter enable

实例举例

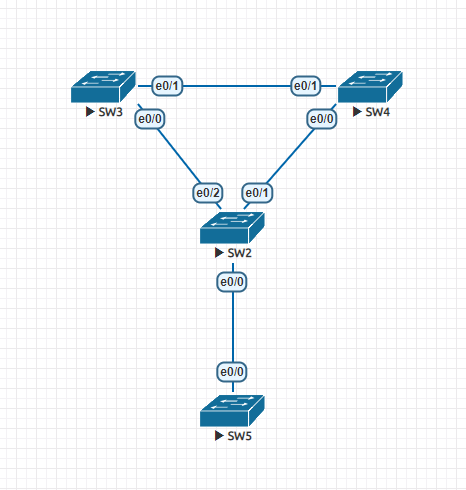

配置前提：在SW2,SW3,SW4形成的生成树基础上，加入一个SW5，并修改SW5优先级为最小，使得SW5抢占根桥。
需求：要求对SW2做STP保护，使得SW5无法抢占根桥，即无法对SW2上面的链路造成影响。要求使用三种STP保护措施分别分析。

配置：
先将SW5得e0/0接口down掉，由于这里是EVE做测试，不支持热插拔。
SW5(config)#spanning-tree vlan 1 priority 4096 //修改SW5优先级
做保护之前，我们先来查看SW2与SW5的生成树状况。


可以看出，此时SW2作为(SW2,SW3,SW4)这个区域的根桥。
SW5作为（SW5）区域的根桥。

倘若将SW5的接口e0/0打开，SW5就会抢占根桥。
Interesting e0/0
no shutdown

关闭SW5接口e0/0，开始做STP配置
第一种保护方式，BPDU保护：直接将收到BPDU的接口down掉。
Interesting e0/0
no shutdown
SW2（config）#int e0/0
SW2(config-if)#spanning-tree bpduguard enable //开启STP保护

配置完成，将SW5的e0/0接口打开，查看是否能抢占根桥。



可以看到STP保护生效，由于检测在e0/0接口检测到BPDU报文，所以直接把e0/0接口直接down掉，并且SW5也无法抢占根桥。（这也是这种STP保护的特性）
补充配置：
sw2(config)#spanning-tree portfast bpduguard default //在所有portfast接口开启BPDU保护，配置之前需配置好protfast接口
SW2(cofig)#errdisable recovery cause bpduguard //开启BPUD导致的端口关闭恢复起来
SW2(cofig)#errdisable recovery interval 30 //设置恢复时间30秒（最低30秒）
配置完成，我们等待30秒

可以看到，30秒后，SW2的f0/0将重新变为UP，但是由于SW5还是继续发BPDU问题，所以又变为DOWN，若是此时将SW5的e0/0接口关掉，可以清楚的看到SW2的接口重新UP起来。

第二种保护方式
STP桥保护：在接口开启根桥保活后，若交换机的接口接收到了更优BPDU时，将该接口阻塞；直到该接口不再收到更优BPDU才恢复，从而保护根桥不会被抢。
配置：
sw2(config)#interface e0/0
sw2(config-if)#spanning-tree guard root 接口开启根网保护

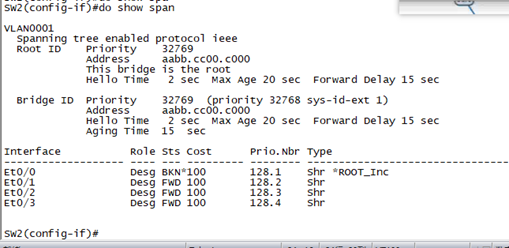

配置完成，来查看SW2的生成树状态


可以看出，SW5也无法抢到根桥，并且将e0/0直接给阻塞掉。但是这里不会down掉接口，与第一种方法又有所区别。

第三种方法
BPDU过滤：开启BPDU过滤后，若接入层接口收到BPDU信息，将仅丢弃BPDU数据帧，正常转发用户流量（不参与生成树）
sw2(config)#interface e0/0 接口开启或关闭
sw2(config-if)#spanning-tree bpdufilter enable
sw2(config)#spanning-tree portfast bpdufilter default //在所有portfast接口开启BPDU过滤，配置之前需配置好protfast接口
配置完成，打开接口SW5的e0/0接口，查看SW2生成树状态。

可以看出生成树没被抢，而且也没发生端口状态变化，这种STP保护方法就是启动过滤BPDU的效果。

最后

到此，三种STP保护方法介绍完毕，各有所长，重点看需求如何再考虑运用。感谢观看！谢谢！
