振荡器是能够将直流电源能量转换为一定波形的交流信号能量的转换电路。它不需要外加激励信号(不是直流信号,可以理解为晶体管放大电路中的正弦输入信号。),就能够产生具有一定频率的交流信号(主要是因为有LC谐振回路,它可以实现滤波,只保留发生在谐振频率处的正弦波)。为什么不需要外加激励信号,尽管要实现电路震荡,需要给谐振回路提供一个初始储能?因为在刚接通电源时,电路中存在各种电扰动,比如说,接通电源瞬间引起的电流突变,晶体管放大器中的热噪声等等。这些扰动具有很宽的频谱。经过LC回路选聘,就输出一个固定频率的正弦波信号。

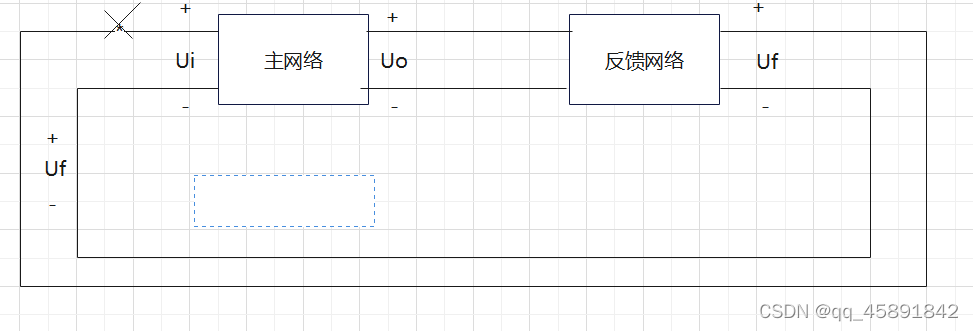

振荡器由两部分组成,主网络和反馈网络。主网络一般情况是由晶体管放大电路组成的,在这个过程中,它提供了直流能量,顺便实现了对电扰动信号的放大,达到一定的振幅。对于反馈网络,一般由无源器件组成,比如说电阻。一般情况下是正反馈。
反馈振荡器一般要满足三个条件:起镇条件 平衡条件和稳定条件。像这样的东西,可以百度搜索或者看书理解。
反馈振荡电路的判断方法
要从四个方面来考虑:第一:从实用电路的直流通路来看,看其中的主网络部分,其中有放大器件它应该有正确的直流偏置,并且要看放大电路的静态工作点(没错这就是模电中的知识),使其工作在甲类状态(导通角为360),这有利于起振。第二:为使环路增益应大于1.由于反馈网络通常由无源器件组成,反馈系数小于1,因此主网络增益必须大于1。对于共射、共基电路都可以满足这一点。第三:环路应是正反馈,可采用瞬时极性法判断主要判断相位。对于共射电路其输入与输出反相,对于共基、共集都属于输入与输出同相。但作为主网络的组成部分,肯定由多级网络组成,再加上要满足第二条,主网络中不可能出现只有一个共集电路的情况。第四:选频网络应具有负斜率的相频特性。
