两线制传感器
- 接入西门子AI模块 7KF02
从6-14图(参考s7-300模块数据手册)可以看出，7KF02模块在接两线制传感器的时候，不需要串接一个电源。因为通道在配成两线制之后，在AI+和AI-两个端子之间，自动会有24V的电供出去。

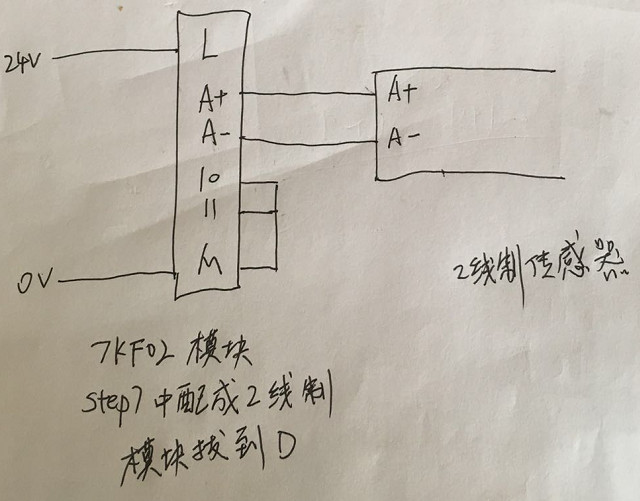

简化接线图如下（10/11/M一个都不接也可以测出数值）
- 接入西门子AI模块 1KF02
由于此类模块没有二线制和四线制的相关拨码配置，不管接入的是两线制传感器还是四线制传感器，都配置成电流模式即可，内部都无电压输出。在接入两线制传感器时需要串接一个电源
或
正常的话，量得
24V-0V之间电压24V
通道两根线之间电压0.5V
变送器两根线之间电压23.5V
四线制传感器
接入西门子AI模块 7KF02
根据图6-14, 10\11\信号-\电源-都要连在一起
三线制传感器
接入西门子AI模块 7KF02
和四线制基本一致，唯一的区别是传感器的电源-和信号-是一根线过来的
