目录

一、Kernel的入口

二、Kernel的启动过程

1. head.S过程分析

(1)判断内核版本是否支持该CPU

(2)保存RAM的起始物理地址到r8寄存器

(3)校验参数的合法性(__vet_atags)

(4)创建一级页表

(5)保存最后的跳转地址,设置处理器和MMU相关寄存器

(6)使能MMU

(7)head.S的终点


一、Kernel的入口

在前一篇博客中,总结了u-boot的过程,最后定义了u-boot的终点,这就是Kernel的起点,如下所示

theKernel = (void (*)(int, int, uint))images->ep;
theKernel (0, machid, bd->bi_boot_params);

而且分析到了images->ep的值就是0x80008000,那么0x80008000到底对应于Kernel的哪一出并不得而知。

先看内核的生成过程:

(1)make ARCH=arm CROSS_COMPILE=arm-hisiv100nptl-linux- hi3520d_full_defconfig

(2)make ARCH=arm CROSS_COMPILE=arm-hisiv100nptl-linux- -j20

(3)make ARCH=arm CROSS_COMPILE=arm-hisiv100nptl-linux- uImage -j 20

运行完(2)后,输出:

Kernel:            arch/arm/boot/Image is ready

AS                  arch/arm/boot/compressed/piggy.gzip.o

LD                  arch/arm/boot/compressed/vmlinux

OBJCOPY       arch/arm/boot/zImage

Kernel:            arch/arm/boot/zImage is ready

首先要注意的是vmlinux即为俗称的内核,后面的zImage和uImage也是由它生成的,而vmlinux有两个:

(1)根目录下的vmlinux

(2)arch/arm/boot/compressed下的vmlinux

根据Makefile并跟进打印,得到过程如下:

# vmlinux
#   ^
#   |
#   +-< $(vmlinux-init)
#   |   +--< init/version.o + more
#   |
#   +--< $(vmlinux-main)
#   |    +--< driver/built-in.o mm/built-in.o + more
#   |
#   +-< kallsyms.o (see description in CONFIG_KALLSYMS section)vmlinux-init := $(head-y) $(init-y)
vmlinux-main := $(core-y) $(libs-y) $(drivers-y) $(net-y)quiet_cmd_vmlinux-modpost = LD      $@cmd_vmlinux-modpost = $(LD) $(LDFLAGS) -r -o $@                          \$(vmlinux-init) --start-group $(vmlinux-main) --end-group             \$(filter-out $(vmlinux-init) $(vmlinux-main) FORCE ,$^)# vmlinux image - including updated kernel symbols
vmlinux: $(vmlinux-lds) $(vmlinux-init) $(vmlinux-main) vmlinux.o $(kallsyms.o) FORCE
ifdef CONFIG_HEADERS_CHECK$(Q)$(MAKE) -f $(srctree)/Makefile headers_check
endif
ifdef CONFIG_SAMPLES$(Q)$(MAKE) $(build)=samples
endif
ifdef CONFIG_BUILD_DOCSRC$(Q)$(MAKE) $(build)=Documentation
endif$(call vmlinux-modpost)$(call if_changed_rule,vmlinux__)$(Q)rm -f .old_version

(1)链接arch/arm/kernel/head.o + arch/arm/kernel/init_task.o + init/ + kernel/ + mm/ + ... + net/ = 根目录vmlinux

$(obj)/Image: vmlinux FORCE$(call if_changed,objcopy)@echo '  Kernel: $@ is ready'

(2)将该vmlinux OBJCOPY(去掉调试信息等)后 = arch/arm/boot下的Image

$(obj)/vmlinux: $(obj)/vmlinux.lds $(obj)/$(HEAD) $(obj)/piggy.$(suffix_y).o \$(addprefix $(obj)/, $(OBJS)) $(lib1funcs) FORCE$(call if_changed,ld)@$(check_for_bad_syms)$(obj)/piggy.$(suffix_y): $(obj)/../Image FORCE$(call if_changed,$(suffix_y))$(obj)/piggy.$(suffix_y).o:  $(obj)/piggy.$(suffix_y) FORCE

(3)将arch/arm/boot/Image GZIP压缩后 = arch/arm/boot/compressed/piggy.gzip

 = arch/arm/boot/compressed/piggy.gzip.o

arch/arm/boot/compressed/head.o + arch/arm/boot/compressed/misc.o + arch/arm/boot/compressed/decompress.o + arch/arm/boot/compressed/piggy.gzip.o = arch/arm/boot/compressed/vmlinux

$(obj)/zImage:	$(obj)/compressed/vmlinux FORCE$(call if_changed,objcopy)@echo '  Kernel: $@ is ready'

(4)将arch/arm/boot/compressed/vmlinux OBJCOPY(去掉调试信息等)后 = arch/arm/boot/zImage

所以真正解压后的内核,运行的第一个文件由arch/arm/kernel的vmlinux.lds来决定

内核编译依靠linux源码根目录/arch/arm/kernel下的vmlinux.lds,而vmlinux.lds由linux源码根目录/arch/arm/kernel下的vmlinux.lds.s生成

OUTPUT_ARCH(arm)
ENTRY(stext)#ifndef __ARMEB__
jiffies = jiffies_64;
#else
jiffies = jiffies_64 + 4;
#endifSECTIONS
{
#ifdef CONFIG_XIP_KERNEL. = XIP_VIRT_ADDR(CONFIG_XIP_PHYS_ADDR);
#else. = PAGE_OFFSET + TEXT_OFFSET;
#endif.init : {			/* Init code and data		*/_stext = .;_sinittext = .;HEAD_TEXTINIT_TEXTARM_EXIT_KEEP(EXIT_TEXT)_einittext = .;ARM_CPU_DISCARD(PROC_INFO)__arch_info_begin = .;*(.arch.info.init)__arch_info_end = .;__tagtable_begin = .;*(.taglist.init)__tagtable_end = .;
#ifdef CONFIG_SMP_ON_UP__smpalt_begin = .;*(.alt.smp.init)__smpalt_end = .;
#endif__pv_table_begin = .;*(.pv_table)__pv_table_end = .;INIT_SETUP(16)INIT_CALLSCON_INITCALLSECURITY_INITCALLINIT_RAM_FS#ifndef CONFIG_XIP_KERNEL__init_begin = _stext;INIT_DATAARM_EXIT_KEEP(EXIT_DATA)
#endif}

从代码可以看出,内核启动的虚拟地址被设置成了PAGE_OFFSET + TEXT_OFFSET,这个地址在linux源码根目录/arch/arm/boot下的Makefile有所提及

# Note: the following conditions must always be true:
#   ZRELADDR == virt_to_phys(PAGE_OFFSET + TEXT_OFFSET)

所以这里便把内核启动的物理地址和虚拟地址对应上了,且PAGE_OFFSET + TEXT_OFFSET的值也可以从最终生成的vmlinux.lds看出

OUTPUT_ARCH(arm)
ENTRY(stext)
jiffies = jiffies_64;
SECTIONS
{. = 0xC0000000 + 0x00008000;.init : { /* Init code and data		*/_stext = .;_sinittext = .;*(.head.text)*(.init.text) *(.cpuinit.text) *(.meminit.text)_einittext = .;__proc_info_begin = .; *(.proc.info.init) __proc_info_end = .;__arch_info_begin = .;*(.arch.info.init)__arch_info_end = .;__tagtable_begin = .;*(.taglist.init)__tagtable_end = .;__pv_table_begin = .;*(.pv_table)__pv_table_end = .;. = ALIGN(16); __setup_start = .; *(.init.setup) __setup_end = .;__initcall_start = .; *(.initcallearly.init) __early_initcall_end = .; *(.initcall0.init) *(.initcall0s.init) *(.initcall1.init) *(.initcall1s.init) *(.initcall2.init) *(.initcall2s.init) *(.initcall3.init) *(.initcall3s.init) *(.initcall4.init) *(.initcall4s.init) *(.initcall5.init) *(.initcall5s.init) *(.initcallrootfs.init) *(.initcall6.init) *(.initcall6s.init) *(.initcall7.init) *(.initcall7s.init) __initcall_end = .;__con_initcall_start = .; *(.con_initcall.init) __con_initcall_end = .;__security_initcall_start = .; *(.security_initcall.init) __security_initcall_end = .;. = ALIGN(4); __initramfs_start = .; *(.init.ramfs) . = ALIGN(8); *(.init.ramfs.info)__init_begin = _stext;*(.init.data) *(.cpuinit.data) *(.meminit.data) *(.init.rodata) *(.cpuinit.rodata) *(.meminit.rodata) . = ALIGN(32); __dtb_start = .; *(.dtb.init.rodata) __dtb_end = .;}

PAGE_OFFSET=0xC0000000,TEXT_OFFSET=0x00008000,它运行的位置为ENTRY(stext),这个在linux源码根目录/arch/arm/kernel下的head.S和head-nommu.S都有定义的

	__HEAD
ENTRY(stext)setmode	PSR_F_BIT | PSR_I_BIT | SVC_MODE, r9 @ ensure svc mode@ and irqs disabledmrc	p15, 0, r9, c0, c0		@ get processor idbl	__lookup_processor_type		@ r5=procinfo r9=cpuidmovs	r10, r5				@ invalid processor (r5=0)?THUMB( it	eq )		@ force fixup-able long branch encodingbeq	__error_p			@ yes, error 'p'
#define __HEAD		.section	".head.text","ax"

那么究竟使用的是哪一个呢?

其实linux源码根目录/arch/arm/kernel的Makefile中有

head-y			:= head$(MMUEXT).o
obj-$(CONFIG_DEBUG_LL)	+= debug.o
obj-$(CONFIG_EARLY_PRINTK)	+= early_printk.oextra-y := $(head-y) init_task.o vmlinux.lds

在linux源码根目录/arch/arm的Makefile中

ifeq ($(CONFIG_MMU),)
MMUEXT		:= -nommu
endif

实际上对于支持MMU的处理器,就不存在$(MMUEXT),而hi3520d是支持mmu的,从.config(即linux源码根目录/arch/arm/configs下的hi3520d_full_defconfig)中可以看到

#
# System Type
#
CONFIG_MMU=y

因此得出head.S便是内核的第一个运行文件,且运行位置为ENTRY(stext)处开始。

二、Kernel的启动过程

1. head.S过程分析

(1)判断内核版本是否支持该CPU

①读出协处理器cp15的c0寄存器来获取处理器id(保存在r9中)

mrc	p15, 0, r9, c0, c0		@ get processor id

②判断是否支持

bl	__lookup_processor_type		@ r5=procinfo r9=cpuid

__lookup_processor_type的真正实现在linux源码根目录/arch/arm/kernel的head-common.S中

	__CPUINIT
__lookup_processor_type:adr	r3, __lookup_processor_type_dataldmia	r3, {r4 - r6}sub	r3, r3, r4			@ get offset between virt&physadd	r5, r5, r3			@ convert virt addresses toadd	r6, r6, r3			@ physical address space
1:	ldmia	r5, {r3, r4}			@ value, maskand	r4, r4, r9			@ mask wanted bitsteq	r3, r4beq	2f                              @forwardadd	r5, r5, #PROC_INFO_SZ		@ sizeof(proc_info_list)cmp	r5, r6blo	1b                              @backwardmov	r5, #0				@ unknown processor
2:	mov	pc, lr
ENDPROC(__lookup_processor_type)/** Look in <asm/procinfo.h> for information about the __proc_info structure.*/.align	2.type	__lookup_processor_type_data, %object
__lookup_processor_type_data:.long	.                            @ will be saved to r4.long	__proc_info_begin   @ will be saved to r5.long	__proc_info_end      @ will be saved to r6.size	__lookup_processor_type_data, . - __lookup_processor_type_data

首先需要知道的是,在启用MMU之前,内核使用的都应该是物理地址,但是内核代码在链接时(依赖链接器脚本)的地址都是虚拟地址,因此需要有一个虚拟地址转换物理地址的过程,__lookup_processor_type的第一步就在做这个:

首先,通过adr指令,将__lookup_processor_type_data的物理地址读出来到r3;

然后,ldmia指令所做的是,将r3(__lookup_processor_type_data)虚拟地址读取到r4,将(r3+4)即__proc_info_begin读取到r5,将(r3+8)即__proc_info_end读取到r6;

然后,算出虚拟地址和物理地址的差;

最后,将r5中保存的__proc_info_begin和r6中保存的__proc_info_end的虚拟地址转换为物理地址。

那么__proc_info_begin和__proc_info_end究竟存的是什么,可从链接器脚本vmlinux.lds中看到线索

  __proc_info_begin = .; *(.proc.info.init) __proc_info_end = .;

*(.proc.info.init)就是答案,那么这个又对应的内容是什么,则需要在代码中找,但搜出的代码中有许多proc-xxx.S,至于究竟用哪个,首先看linux源码根目录下的.config

#
# Processor Type
#
CONFIG_CPU_V7=y

然后再在linux源码根目录/arch/arm/mm的Makefile中

obj-$(CONFIG_CPU_V7)		+= proc-v7.o

所以对应的代码应该是proc-v7.S

	.section ".proc.info.init", #alloc, #execinstr/* * ARM Ltd. Cortex A9 processor. */.type   __v7_ca9mp_proc_info, #object
__v7_ca9mp_proc_info:.long	0x410fc090		@ Required ID value.long	0xff0ffff0		@ Mask for IDALT_SMP(.long \PMD_TYPE_SECT | \PMD_SECT_AP_WRITE | \PMD_SECT_AP_READ | \PMD_FLAGS_SMP)ALT_UP(.long \PMD_TYPE_SECT | \PMD_SECT_AP_WRITE | \PMD_SECT_AP_READ | \PMD_FLAGS_UP).long   PMD_TYPE_SECT | \PMD_SECT_XN | \PMD_SECT_AP_WRITE | \PMD_SECT_AP_READW(b)	__v7_ca9mp_setup.long	cpu_arch_name.long	cpu_elf_name.long	HWCAP_SWP|HWCAP_HALF|HWCAP_THUMB|HWCAP_FAST_MULT|HWCAP_EDSP|HWCAP_TLS.long	cpu_v7_name.long	v7_processor_functions.long	v7wbi_tlb_fns.long	v6_user_fns.long	v7_cache_fns.size	__v7_ca9mp_proc_info, . - __v7_ca9mp_proc_info/** Match any ARMv7 processor core.*/.type	__v7_proc_info, #object
__v7_proc_info:.long	0x000f0000		@ Required ID value  /*unsigned int        cpu_val*/.long	0x000f0000		@ Mask for ID  /*unsigned int        cpu_mask*/ALT_SMP(.long \                  /*unsigned long        __cpu_mm_mmu_flags;    used by head.S */PMD_TYPE_SECT | \PMD_SECT_AP_WRITE | \PMD_SECT_AP_READ | \PMD_FLAGS_SMP)ALT_UP(.long \                     PMD_TYPE_SECT | \PMD_SECT_AP_WRITE | \PMD_SECT_AP_READ | \PMD_FLAGS_UP).long   PMD_TYPE_SECT | \       /*unsigned long        __cpu_io_mmu_flags;     used by head.S */PMD_SECT_XN | \PMD_SECT_AP_WRITE | \PMD_SECT_AP_READW(b)	__v7_setup        /*unsigned long        __cpu_flush;         used by head.S */.long	cpu_arch_name     /*const char        *arch_name;*/.long	cpu_elf_name       /*const char        *elf_name;*//*unsigned int        elf_hwcap;*/.long	HWCAP_SWP|HWCAP_HALF|HWCAP_THUMB|HWCAP_FAST_MULT|HWCAP_EDSP|HWCAP_TLS.long	cpu_v7_name     /*const char        *cpu_name;*/.long	v7_processor_functions   /*struct processor    *proc*/.long	v7wbi_tlb_fns     /*struct cpu_tlb_fns    *tlb*/.long	v6_user_fns       /*struct cpu_user_fns    *user*/.long	v7_cache_fns     /*struct cpu_cache_fns    *cache*/.size	__v7_proc_info, . - __v7_proc_info

这里面其实定义了两个结构__v7_ca9mp_proc_info和__v7_proc_info,每个结构具体的组成其实能够在linux源码根目录/arch/arm/include/asm的procinfo.h中找到

struct proc_info_list {unsigned int		cpu_val;unsigned int		cpu_mask;unsigned long		__cpu_mm_mmu_flags;	/* used by head.S */unsigned long		__cpu_io_mmu_flags;	/* used by head.S */unsigned long		__cpu_flush;		/* used by head.S */const char		*arch_name;const char		*elf_name;unsigned int		elf_hwcap;const char		*cpu_name;struct processor	*proc;struct cpu_tlb_fns	*tlb;struct cpu_user_fns	*user;struct cpu_cache_fns	*cache;
};

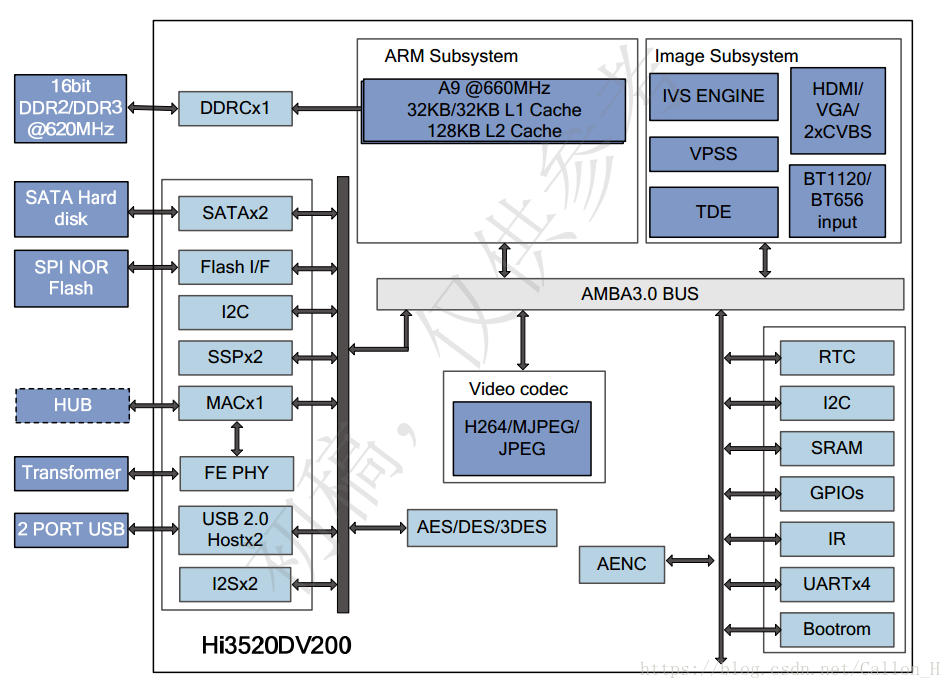

在proc-v7.S中也加上了注释,可以一一对应地看。其实最终使用的是__v7_ca9mp_proc_info,因为通过3520D_SDK根目录/release/00.hardware/chip/documents_cn中的Hi3520DV200 H.264编解码处理器简介.pdf可以看出其内核为ARM Cortex A9.

再回到__lookup_processor_type中,得到了__proc_info_begin的物理地址后,用ldmia指令取出了第一个proc_info_list结构的cpu_val(保存在r3)和cpu_mask(保存在r4),将cpu_mask和之前保存在r9中的处理器id做“与”操作,然后和cpu_val比较是否相等,相等则返回(此时r5保存的是所匹配到的proc_info_list结构的物理地址),不相等则接着往下找下一个proc_info_list结构,完成同样的判断,直到__proc_info_end还没找到,就将r5赋值为0返回,中间找到相等的就赋值给r5(匹配到的proc_info_list结构的物理地址)。返回后,将r5再赋值给r10。

(2)保存RAM的起始物理地址到r8寄存器

#ifndef CONFIG_XIP_KERNELadr	r3, 2fldmia	r3, {r4, r8}sub	r4, r3, r4			@ (PHYS_OFFSET - PAGE_OFFSET)add	r8, r8, r4			@ PHYS_OFFSET
#elseldr	r8, =PLAT_PHYS_OFFSET
#endif#ifndef CONFIG_XIP_KERNEL
2:	.long	..long	PAGE_OFFSET
#endif

内核中未定义CONFIG_XIP_KERNEL(查看.config:# CONFIG_XIP_KERNEL is not set),因此走的逻辑为:

r3读取标号2的物理地址;

标号2的虚拟地址给r4,PAGE_OFFSET的虚拟地址给r8;

物理地址和虚拟地址的差赋值给r4;

将r8转换为物理地址,即RAM的首地址,r4仍保存物理地址和虚拟地址的差。

(3)校验参数的合法性(__vet_atags)

①寄存器说明

在(1)部分后,目前已知的寄存器保存的值如下:

由于theKernel (0, machid, bd->bi_boot_params)作用,r0=0,r1=machid,r2=bd->bi_boot_params

r9=processor id,r10=匹配到的proc_info_list结构的物理地址,r8=RAM的起始物理地址,r4=物理地址-虚拟地址

②回顾u-boot参数传递过程

/* The list ends with an ATAG_NONE node. */
#define ATAG_NONE	0x00000000struct tag_header {u32 size;u32 tag;
};/* The list must start with an ATAG_CORE node */
#define ATAG_CORE	0x54410001struct tag {struct tag_header hdr;union {struct tag_core		core;struct tag_mem32	mem;struct tag_videotext	videotext;struct tag_ramdisk	ramdisk;struct tag_initrd	initrd;struct tag_serialnr	serialnr;struct tag_revision	revision;struct tag_videolfb	videolfb;struct tag_cmdline	cmdline;/** Acorn specific*/struct tag_acorn	acorn;/** DC21285 specific*/struct tag_memclk	memclk;} u;
};#define tag_next(t)	((struct tag *)((u32 *)(t) + (t)->hdr.size))
#define tag_size(type)	((sizeof(struct tag_header) + sizeof(struct type)) >> 2)/*first tag is ATAG_CORE*/
static void setup_start_tag (bd_t *bd)
{params = (struct tag *) bd->bi_boot_params;params->hdr.tag = ATAG_CORE;params->hdr.size = tag_size (tag_core);params->u.core.flags = 0;params->u.core.pagesize = 0;params->u.core.rootdev = 0;params = tag_next (params);
}/*end tag is ATAG_NONE*/
static void setup_end_tag (bd_t *bd)
{params->hdr.tag = ATAG_NONE;params->hdr.size = 0;
}/*all tag assigned as bellow, use tag_next to point next tag's address*/
void setup_serial_tag (struct tag **tmp)
{struct tag *params = *tmp;struct tag_serialnr serialnr;void get_board_serial(struct tag_serialnr *serialnr);get_board_serial(&serialnr);params->hdr.tag = ATAG_SERIAL;params->hdr.size = tag_size (tag_serialnr);params->u.serialnr.low = serialnr.low;params->u.serialnr.high= serialnr.high;params = tag_next (params);*tmp = params;
}

不清楚这块的可以先看一下前一篇博客。所有的参数都是以一个struct tag的结构给出,第一个tag的名称为ATAG_CORE,最后一个tag的名称为ATAG_NONE,其中的每个tag的赋值都类似于setup_serial_tag函数,对tag内容进行赋值,然后调用tag_next指向下一个tag地址。



其实内核中也保存了同样一份struct tag声明,在linux源码根目录/arch/arm/include/asm的setup.h中。

③校验参数的过程

#define ATAG_CORE 0x54410001
#define ATAG_CORE_SIZE ((2*4 + 3*4) >> 2)
#define ATAG_CORE_SIZE_EMPTY ((2*4) >> 2)#ifdef CONFIG_CPU_BIG_ENDIAN
#define OF_DT_MAGIC 0xd00dfeed
#else
#define OF_DT_MAGIC 0xedfe0dd0 /* 0xd00dfeed in big-endian */
#endif__vet_atags:tst	r2, #0x3			@ aligned?bne	1fldr	r5, [r2, #0]
#ifdef CONFIG_OF_FLATTREEldr	r6, =OF_DT_MAGIC		@ is it a DTB?cmp	r5, r6beq	2f
#endifcmp	r5, #ATAG_CORE_SIZE		@ is first tag ATAG_CORE?cmpne	r5, #ATAG_CORE_SIZE_EMPTYbne	1fldr	r5, [r2, #4]ldr	r6, =ATAG_COREcmp	r5, r6bne	1f2:	mov	pc, lr				@ atag/dtb pointer is ok1:	mov	r2, #0mov	pc, lr

首先,r2中保存的就是bd->bi_boot_params即tag在内存中保存的首地址,校验r2是否为四字节对齐;

然后,将r2中的内容取出保存在r5,即r5为第一个tag(ATAG_CORE)的struct tag_header中的size;

然后,比较r5是否与u-boot传入的tag_size (tag_core)的大小相等;

最后,比较第一个tag是否为ATAG_CORE。

当条件全部满足后返回,r2仍为bd->bi_boot_params=DDR地址+0x100=0x80000100,否则r2=0

(4)创建一级页表

①“初始化”工作

.macro	pgtbl, rd, physadd	\rd, \phys, #TEXT_OFFSET - 0x4000.endm__create_page_tables:pgtbl	r4, r8				@ page table address/** Clear the 16K level 1 swapper page table*/mov	r0, r4mov	r3, #0add	r6, r0, #0x4000
1:	str	r3, [r0], #4str	r3, [r0], #4str	r3, [r0], #4str	r3, [r0], #4teq	r0, r6bne	1bldr	r7, [r10, #PROCINFO_MM_MMUFLAGS] @ mm_mmuflags



由之前寄存器中存放的值,可以知道,r8=RAM的起始物理地址(0x80000000),r4=物理地址-虚拟地址,且链接器脚本指明了TEXT_OFFSET=0x00008000,那么把pgtbl的宏展开即为r4 = r8 + TEXT_OFFSET - 0x4000 = 0x80004000,这一步主要是声明了将内核代码的前16K大小用于存放页表,并将之清0。而ldr指令的作用,结合定义于linux源码根目录/arch/arm/kernel下的asm-offsets.c来看



DEFINE(PROCINFO_MM_MMUFLAGS,	offsetof(struct proc_info_list, __cpu_mm_mmu_flags));

可以知道,r10中保存的是与process id相符的proc_info_list结构,这里取出的是proc_info_list结构中的__cpu_mm_mmu_flags成员,最后将这个值从proc-v7.S中重新找出来发现,无论是__v7_ca9mp_proc_info还是__v7_proc_info,这个字段都是一样的,为

ALT_SMP(.long \PMD_TYPE_SECT | \PMD_SECT_AP_WRITE | \PMD_SECT_AP_READ | \PMD_FLAGS_SMP)

展开后即为(2<<0) | (1<<10) | (1<<11) | (1<<16) | (1<<12) | (1<<3) | (1<<2) = 0x00011c0e,将这个值保存到r7寄存器中,这个值具体含义可以先看后面对这个值的操作情况。

②MMU使能代码对应的页表转换

adr	r0, __enable_mmu_locldmia	r0, {r3, r5, r6}sub	r0, r0, r3			@ virt->phys offsetadd	r5, r5, r0			@ phys __enable_mmuadd	r6, r6, r0			@ phys __enable_mmu_endmov	r5, r5, lsr #20mov	r6, r6, lsr #201:	orr	r3, r7, r5, lsl #20		@ flags + kernel basestr	r3, [r4, r5, lsl #2]		@ identity mappingteq	r5, r6addne	r5, r5, #1			@ next sectionbne	1b__enable_mmu_loc:.long	..long	__enable_mmu.long	__enable_mmu_end

这一步主要是将__enable_mmu这个标号中的代码建立虚拟地址的页表转换,这样做的目的如下:

因为开启MMU之前,pc的地址是物理地址(为什么?因为自从u-boot中执行了ldr pc, _start_armboot后,pc指针就一直是RAM中的实际物理地址),是0x80008000之后的某个地址,而开启之后,如果没有特殊的操作,地址也会是0x80008000之后的某个地址,但是此时的地址会被认为是虚拟地址,如果不对这部分虚拟地址建立页表,程序会立马出现问题。

操作过程:

这里前五行和之前虚拟地址-物理地址的转换方式如出一辙,不再赘述,主要是将__enable_mmu(一个标号的地址,用于初始化MMU)和__enable_mmu_end转换为物理地址分别保存于r5和r6寄存器中,然后将r5左移20位即取出r5的高12位,这个操作主要因为段式页表(因为0x00011c0e的最低两位为10)的建立是每一个表项转换1M的空间,页表具体格式如下(参见ARM体系结构与编程.pdf):

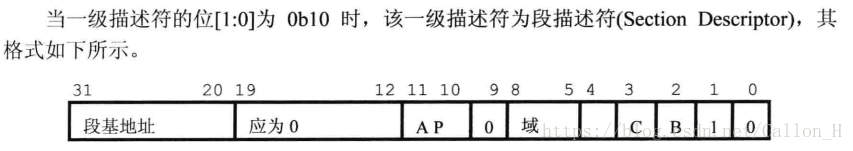

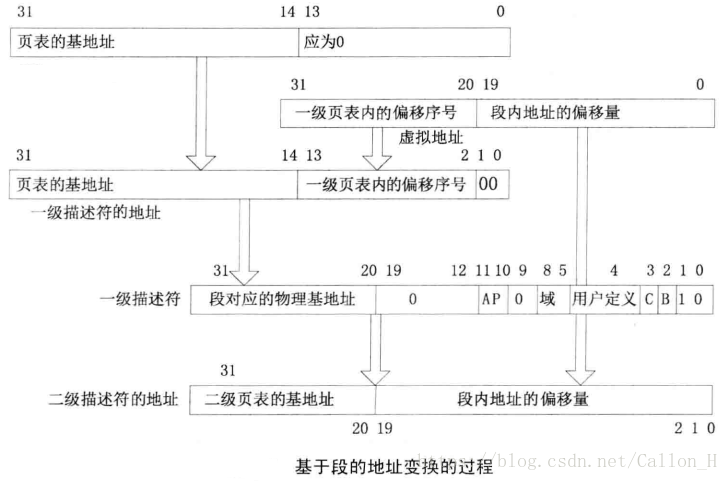

在页表格式的基础之上,再来理解之前r7 = 0x00011c0e的含义,以及orr r3, r7, r5, lsl #20的作用就不难了,因为是1:1的映射关系,所以段基地址即为物理地址。而str r3, [r4, r5, lsl #2]左移两位的原因,也和段地址的变换过程有关:

第一个地址,页表的基地址为0x80004000;

第二个地址,一级页表内的偏移序号,即为r5>>20后的结果,段内地址的偏移量(0x00000000~0x000fffff);

第三个地址,页表项存放的位置,是页表的基地址r4=0x80004000加上(r5>>20后的结果再左移两位);

第四个地址,页表项中存放的值,是段对应的物理基地址(r5>>20)<<20,或上__cpu_mm_mmu_flags = 0x00011c0e;

第五个地址,虚拟地址的对应值。

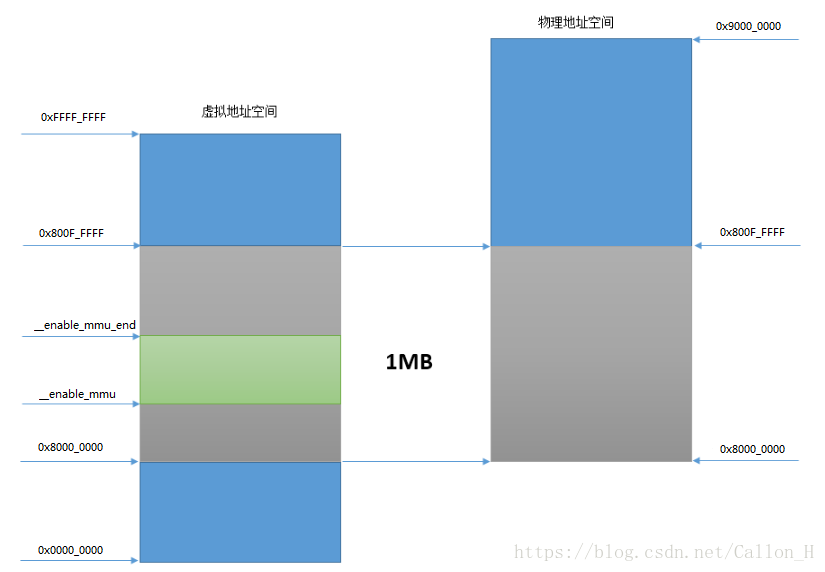

MMU这部分页表建立完成之后,对应关系如下:

③Kernel代码对应的页表转换

#define KERNEL_RAM_VADDR	(PAGE_OFFSET + TEXT_OFFSET)
#define KERNEL_START	KERNEL_RAM_VADDR
#define KERNEL_END	_endmov	r3, pcmov	r3, r3, lsr #20orr	r3, r7, r3, lsl #20add	r0, r4,  #(KERNEL_START & 0xff000000) >> 18str	r3, [r0, #(KERNEL_START & 0x00f00000) >> 18]!ldr	r6, =(KERNEL_END - 1)add	r0, r0, #4add	r6, r4, r6, lsr #18
1:	cmp	r0, r6add	r3, r3, #1 << 20strls	r3, [r0], #4bls	1b

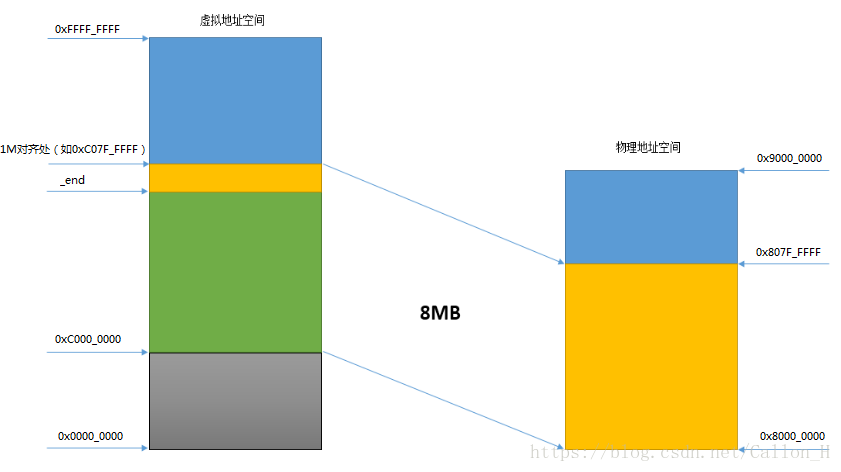

在了解了之前的__enable_mmu转换过程之后,这部分就比较好理解了,只是此处处理的是pc指针罢了。但比较奇怪的是KERNEL_START为什么只取了前8位并只右移了18位,而之前是右移20位,且最后赋值到对应地址时也没有了左移两位,其实想想后发现算法并没有变化,只是换了一种写法:右移18位后保证少移了两位,且最后两位是0,但由于只取了前8位,会丢失4位,所以赋值时会把这四位的值直接加上。还有一点需要注意的是,内核虚拟地址的起点很简单,是链接脚本中的PAGE_OFFSET+TEXT_OFFSET=0xC0000000+0x00008000,但是终点呢?也需要看链接器脚本中的

_end = .;

而且,页表转换颗粒度永远都是1M,所以_end不是1M对齐时,也会将1M的位置补齐保证中间的虚拟地址都能正常转换为物理地址(和__enable_mmu的转换类似,代码不足1M也会补齐1M的转换页表)。最终Kernel转换后,对应关系如下:

④bootargs对应的页表转换

mov	r0, r2, lsr #20movs	r0, r0, lsl #20moveq	r0, r8sub	r3, r0, r8add	r3, r3, #PAGE_OFFSETadd	r3, r4, r3, lsr #18orr	r6, r7, r0str	r6, [r3]

方法类似,不再赘述,读者可自行推解这个过程。

(5)保存最后的跳转地址,设置处理器和MMU相关寄存器

ldr	r13, =__mmap_switched		@ address to jump to after@ mmu has been enabledadr	lr, BSYM(1f)			@ return (PIC) addressmov	r8, r4				@ set TTBR1 to swapper_pg_dirARM(	add	pc, r10, #PROCINFO_INITFUNC	)THUMB(	add	r12, r10, #PROCINFO_INITFUNC	)THUMB(	mov	pc, r12				)
1:	b	__enable_mmu

这里主要注意__mmap_switched其实此时是链接地址的值,即0xC0008000之后的一个地址,最后跳转后由于已经映射了内核部分的代码,这部分可以正常运行,若这之前没有映射,之后mov pc, r13将跑飞。还有一点:

THUMB(	add	r12, r10, #PROCINFO_INITFUNC	)THUMB(	mov	pc, r12				)

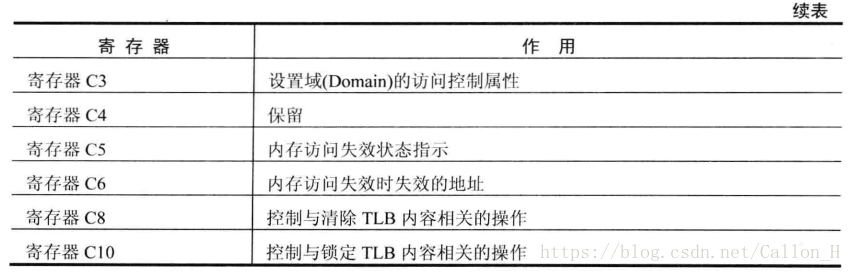

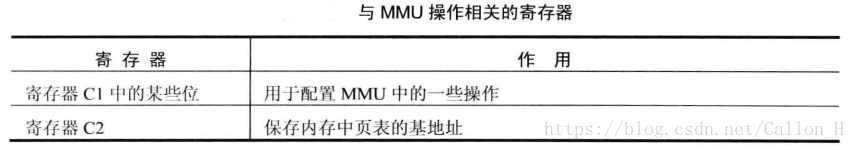

这两句,比较容易被忽视,一旦忽视了,后面的__enable_mmu以及__turn_mmu_on就会对r0寄存器存在疑问,为什么其中保存的是协处理器的值。首先,通过r10是对应的proc_info_list结构,取出它的PROCINFO_INITFUNC成员即__cpu_flush函数指针,值为__v7_ca9mp_setup(proc-v7.S中可以找到)

__v7_ca9mp_setup:
#ifdef CONFIG_SMPALT_SMP(mrc	p15, 0, r0, c1, c0, 1)ALT_UP(mov	r0, #(1 << 6))		@ fake it for UPtst	r0, #(1 << 6)			@ SMP/nAMP mode enabled?orreq	r0, r0, #(1 << 6) | (1 << 0)	@ Enable SMP/nAMP mode andmcreq	p15, 0, r0, c1, c0, 1		@ TLB ops broadcasting
#endif
__v7_setup:adr	r12, __v7_setup_stack		@ the local stackstmia	r12, {r0-r5, r7, r9, r11, lr}bl	v7_flush_dcache_allldmia	r12, {r0-r5, r7, r9, r11, lr}mrc	p15, 0, r0, c0, c0, 0		@ read main ID registerand	r10, r0, #0xff000000		@ ARM?teq	r10, #0x41000000bne	3fand	r5, r0, #0x00f00000		@ variantand	r6, r0, #0x0000000f		@ revisionorr	r6, r6, r5, lsr #20-4		@ combine variant and revisionubfx	r0, r0, #4, #12			@ primary part number/* Cortex-A9 Errata */
2:	ldr	r10, =0x00000c09		@ Cortex-A9 primary part numberteq	r0, r10bne	3f
#ifdef CONFIG_ARM_ERRATA_742230cmp	r6, #0x22			@ only present up to r2p2mrcle	p15, 0, r10, c15, c0, 1		@ read diagnostic registerorrle	r10, r10, #1 << 4		@ set bit #4mcrle	p15, 0, r10, c15, c0, 1		@ write diagnostic register
#endif
#ifdef CONFIG_ARM_ERRATA_742231teq	r6, #0x20			@ present in r2p0teqne	r6, #0x21			@ present in r2p1teqne	r6, #0x22			@ present in r2p2mrceq	p15, 0, r10, c15, c0, 1		@ read diagnostic registerorreq	r10, r10, #1 << 12		@ set bit #12orreq	r10, r10, #1 << 22		@ set bit #22mcreq	p15, 0, r10, c15, c0, 1		@ write diagnostic register
#endif
#ifdef CONFIG_ARM_ERRATA_743622teq	r6, #0x20			@ present in r2p0teqne	r6, #0x21			@ present in r2p1teqne	r6, #0x22			@ present in r2p2mrceq	p15, 0, r10, c15, c0, 1		@ read diagnostic registerorreq	r10, r10, #1 << 6		@ set bit #6mcreq	p15, 0, r10, c15, c0, 1		@ write diagnostic register
#endif
#ifdef CONFIG_ARM_ERRATA_751472cmp	r6, #0x30			@ present prior to r3p0mrclt	p15, 0, r10, c15, c0, 1		@ read diagnostic registerorrlt	r10, r10, #1 << 11		@ set bit #11mcrlt	p15, 0, r10, c15, c0, 1		@ write diagnostic register
#endif3:	mov	r10, #0
#ifdef HARVARD_CACHEmcr	p15, 0, r10, c7, c5, 0		@ I+BTB cache invalidate
#endifdsb
#ifdef CONFIG_MMUmcr	p15, 0, r10, c8, c7, 0		@ invalidate I + D TLBsmcr	p15, 0, r10, c2, c0, 2		@ TTB control registerALT_SMP(orr	r4, r4, #TTB_FLAGS_SMP)ALT_UP(orr	r4, r4, #TTB_FLAGS_UP)ALT_SMP(orr	r8, r8, #TTB_FLAGS_SMP)ALT_UP(orr	r8, r8, #TTB_FLAGS_UP)mcr	p15, 0, r8, c2, c0, 1		@ load TTB1ldr	r5, =PRRR			@ PRRRldr	r6, =NMRR			@ NMRRmcr	p15, 0, r5, c10, c2, 0		@ write PRRRmcr	p15, 0, r6, c10, c2, 1		@ write NMRR
#endifadr	r5, v7_crvalldmia	r5, {r5, r6}
#ifdef CONFIG_CPU_ENDIAN_BE8orr	r6, r6, #1 << 25		@ big-endian page tables
#endif
#ifdef CONFIG_SWP_EMULATEorr     r5, r5, #(1 << 10)              @ set SW bit in "clear"bic     r6, r6, #(1 << 10)              @ clear it in "mmuset"
#endifmrc	p15, 0, r0, c1, c0, 0		@ read control registerbic	r0, r0, r5			@ clear bits themorr	r0, r0, r6			@ set themTHUMB(	orr	r0, r0, #1 << 30	)	@ Thumb exceptionsmov	pc, lr				@ return to head.S:__ret
ENDPROC(__v7_setup)/*   AT*  TFR   EV X F   I D LR    S* .EEE ..EE PUI. .T.T 4RVI ZWRS BLDP WCAM* rxxx rrxx xxx0 0101 xxxx xxxx x111 xxxx < forced*    1    0 110       0011 1100 .111 1101 < we want*/.type	v7_crval, #object
v7_crval:crval	clear=0x0120c302, mmuset=0x10c03c7d, ucset=0x00c01c7c__v7_setup_stack:.space	4 * 11				@ 11 registers

在设置了处理器相关的寄存器后,adr r5, v7_crval和ldmia r5, {r5, r6},把需要屏蔽的bit位和需要设置的bit位保存在了r5=0x0120c302和r6=0x10c03c7d中,紧接着读出了cp15协处理器中的c1寄存器到r0,将r5中的位清掉,r6中的位设置上(注意MMU_ENABLE位bit0也在此处被设置上了),之后的使能就围绕了r0进行了其他位操作,最终将赋值好的r0写回cp15的c1寄存器即可。

(6)使能MMU

__enable_mmu:
#ifdef CONFIG_ALIGNMENT_TRAPorr	r0, r0, #CR_A
#elsebic	r0, r0, #CR_A
#endif
#ifdef CONFIG_CPU_DCACHE_DISABLEbic	r0, r0, #CR_C
#endif
#ifdef CONFIG_CPU_BPREDICT_DISABLEbic	r0, r0, #CR_Z
#endif
#ifdef CONFIG_CPU_ICACHE_DISABLEbic	r0, r0, #CR_I
#endifmov	r5, #(domain_val(DOMAIN_USER, DOMAIN_MANAGER) | \domain_val(DOMAIN_KERNEL, DOMAIN_MANAGER) | \domain_val(DOMAIN_TABLE, DOMAIN_MANAGER) | \domain_val(DOMAIN_IO, DOMAIN_CLIENT))mcr	p15, 0, r5, c3, c0, 0		@ load domain access registermcr	p15, 0, r4, c2, c0, 0		@ load page table pointerb	__turn_mmu_on

主要是设置协处理器p15的c2和c3寄存器,在ARM体系结构与编程.pdf中也有所说明:

之前设置的所有页表地址还有地址中保存的值,最终将页表的首地址r4寄存器赋值给c2寄存器后,MMU就能够根据这个关系来转换虚拟地址和物理地址了。至于开启MMU的操作就很简单了

__turn_mmu_on:mov	r0, r0mcr	p15, 0, r0, c1, c0, 0		@ write control regmrc	p15, 0, r3, c0, c0, 0		@ read id regmov	r3, r3mov	r3, r13mov	pc, r3

只需要操作cp15的c1寄存器即可(ARM体系结构与编程.pdf中也有)

在使能后的跳转便可以用到r13寄存器了(ldr r13, =__mmap_switched)

(7)head.S的终点

/** The following fragment of code is executed with the MMU on in MMU mode,* and uses absolute addresses; this is not position independent.**  r0  = cp#15 control register*  r1  = machine ID*  r2  = atags/dtb pointer*  r9  = processor ID*/__INIT
__mmap_switched:adr	r3, __mmap_switched_dataldmia	r3!, {r4, r5, r6, r7}cmp	r4, r5				@ Copy data segment if needed
1:	cmpne	r5, r6ldrne	fp, [r4], #4strne	fp, [r5], #4bne	1bmov	fp, #0				@ Clear BSS (and zero fp)
1:	cmp	r6, r7strcc	fp, [r6],#4bcc	1bARM(	ldmia	r3, {r4, r5, r6, r7, sp})THUMB(	ldmia	r3, {r4, r5, r6, r7}	)THUMB(	ldr	sp, [r3, #16]		)str	r9, [r4]			@ Save processor IDstr	r1, [r5]			@ Save machine typestr	r2, [r6]			@ Save atags pointerbic	r4, r0, #CR_A			@ Clear 'A' bitstmia	r7, {r0, r4}			@ Save control register valuesb	start_kernel__mmap_switched_data:.long	__data_loc			@ r4.long	_sdata				@ r5.long	__bss_start			@ r6.long	_end				@ r7.long	processor_id			@ r4.long	__machine_arch_type		@ r5.long	__atags_pointer			@ r6.long	cr_alignment			@ r7.long	init_thread_union + THREAD_START_SP @ sp.size	__mmap_switched_data, . - __mmap_switched_data

__mmap_switched完成的工作如下:

(1)如果有必要则进行data段的拷贝搬移

结合链接脚本可知,拷贝过程为,将__data_loc到_sdata的间数据拷贝到_sdata到__bss_start段。

(2)清空bss段及fp指针

将__bss_start到_end之间的数据清零,cmp r6,r7(比较r6,r7,若r6<r7则C=0,用之后的'cc'可进行判断C是否为0拷贝和跳转)。

(3)将r9中保存的处理器ID、r1中保存的machid、r2中保存的bi_boot_params、r0中保存的cp15控制寄存器拷贝到processor_id、__machine_arch_type、__atags_pointer、cr_alignment等全局变量中,并设置sp指针为init_thread_union + THREAD_START_SP,init_thread_union代表的是内核第一个进程,pid = 0,该进程是内核人为造出来的,而不是fork出来的,在linux源码根目录/arch/arm/kernel/的init_task.c中定义了该进程

/**  linux/arch/arm/kernel/init_task.c*/
#include <linux/mm.h>
#include <linux/module.h>
#include <linux/fs.h>
#include <linux/sched.h>
#include <linux/init.h>
#include <linux/init_task.h>
#include <linux/mqueue.h>
#include <linux/uaccess.h>#include <asm/pgtable.h>static struct signal_struct init_signals = INIT_SIGNALS(init_signals);
static struct sighand_struct init_sighand = INIT_SIGHAND(init_sighand);
/** Initial thread structure.** We need to make sure that this is 8192-byte aligned due to the* way process stacks are handled. This is done by making sure* the linker maps this in the .text segment right after head.S,* and making head.S ensure the proper alignment.** The things we do for performance..*/
union thread_union init_thread_union __init_task_data ={ INIT_THREAD_INFO(init_task) };/** Initial task structure.** All other task structs will be allocated on slabs in fork.c*/
struct task_struct init_task = INIT_TASK(init_task);EXPORT_SYMBOL(init_task);

其中定义了THREAD_SIZE(8KB)的静态栈空间,__mmap_switched将sp设置在了内核第一进程的栈顶部,栈向下生长,因此接下来start_kernel就运行在该内核栈。 直到rest_init中调用kernel_thread创建进程kernel_init(kernel_init的pid = 1)。

(4)跳转到start_kernel

__mmap_switched最后跳转到start_kernel开始进入C函数运行环境,这时整个kernel image已经运行在虚拟地址之上,运行地址 链接地址保持了一致,内核运行进入了新时代!

这篇关于Hi3520D上手过程之Kernel前段学习的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!



http://www.chinasem.cn/article/209299

相关文章

HarmonyOS学习(七)——UI(五)常用布局总结

自适应布局 1.1、线性布局(LinearLayout) 通过线性容器Row和Column实现线性布局。Column容器内的子组件按照垂直方向排列,Row组件中的子组件按照水平方向排列。 属性说明space通过space参数设置主轴上子组件的间距,达到各子组件在排列上的等间距效果alignItems设置子组件在交叉轴上的对齐方式,且在各类尺寸屏幕上表现一致,其中交叉轴为垂直时,取值为Vert

Ilya-AI分享的他在OpenAI学习到的15个提示工程技巧

Ilya(不是本人,claude AI)在社交媒体上分享了他在OpenAI学习到的15个Prompt撰写技巧。 以下是详细的内容: 提示精确化:在编写提示时,力求表达清晰准确。清楚地阐述任务需求和概念定义至关重要。例:不用"分析文本",而用"判断这段话的情感倾向:积极、消极还是中性"。 快速迭代:善于快速连续调整提示。熟练的提示工程师能够灵活地进行多轮优化。例:从"总结文章"到"用

浅析Spring Security认证过程

类图 为了方便理解Spring Security认证流程,特意画了如下的类图,包含相关的核心认证类 概述 核心验证器 AuthenticationManager 该对象提供了认证方法的入口,接收一个Authentiaton对象作为参数; public interface AuthenticationManager {Authentication authenticate(Authenti

作业提交过程之HDFSMapReduce

作业提交全过程详解 (1)作业提交 第1步:Client调用job.waitForCompletion方法,向整个集群提交MapReduce作业。 第2步:Client向RM申请一个作业id。 第3步:RM给Client返回该job资源的提交路径和作业id。 第4步:Client提交jar包、切片信息和配置文件到指定的资源提交路径。 第5步:Client提交完资源后,向RM申请运行MrAp

【前端学习】AntV G6-08 深入图形与图形分组、自定义节点、节点动画(下)

【课程链接】 AntV G6:深入图形与图形分组、自定义节点、节点动画(下)_哔哩哔哩_bilibili 本章十吾老师讲解了一个复杂的自定义节点中,应该怎样去计算和绘制图形,如何给一个图形制作不间断的动画,以及在鼠标事件之后产生动画。(有点难,需要好好理解) <!DOCTYPE html><html><head><meta charset="UTF-8"><title>06

学习hash总结

2014/1/29/   最近刚开始学hash,名字很陌生,但是hash的思想却很熟悉,以前早就做过此类的题,但是不知道这就是hash思想而已,说白了hash就是一个映射,往往灵活利用数组的下标来实现算法,hash的作用:1、判重;2、统计次数;

零基础学习Redis(10) -- zset类型命令使用

zset是有序集合,内部除了存储元素外,还会存储一个score,存储在zset中的元素会按照score的大小升序排列,不同元素的score可以重复,score相同的元素会按照元素的字典序排列。 1. zset常用命令 1.1 zadd  zadd key [NX | XX] [GT | LT]   [CH] [INCR] score member [score member ...]

【机器学习】高斯过程的基本概念和应用领域以及在python中的实例

引言 高斯过程(Gaussian Process,简称GP)是一种概率模型,用于描述一组随机变量的联合概率分布,其中任何一个有限维度的子集都具有高斯分布 文章目录 引言一、高斯过程1.1 基本定义1.1.1 随机过程1.1.2 高斯分布 1.2 高斯过程的特性1.2.1 联合高斯性1.2.2 均值函数1.2.3 协方差函数(或核函数) 1.3 核函数1.4 高斯过程回归(Gauss

【学习笔记】 陈强-机器学习-Python-Ch15 人工神经网络(1)sklearn

系列文章目录 监督学习:参数方法 【学习笔记】 陈强-机器学习-Python-Ch4 线性回归 【学习笔记】 陈强-机器学习-Python-Ch5 逻辑回归 【课后题练习】 陈强-机器学习-Python-Ch5 逻辑回归(SAheart.csv) 【学习笔记】 陈强-机器学习-Python-Ch6 多项逻辑回归 【学习笔记 及 课后题练习】 陈强-机器学习-Python-Ch7 判别分析 【学

系统架构师考试学习笔记第三篇——架构设计高级知识(20)通信系统架构设计理论与实践

本章知识考点:         第20课时主要学习通信系统架构设计的理论和工作中的实践。根据新版考试大纲,本课时知识点会涉及案例分析题(25分),而在历年考试中,案例题对该部分内容的考查并不多,虽在综合知识选择题目中经常考查,但分值也不高。本课时内容侧重于对知识点的记忆和理解,按照以往的出题规律,通信系统架构设计基础知识点多来源于教材内的基础网络设备、网络架构和教材外最新时事热点技术。本课时知识
