来自:https://www.zhihu.com/question/28322269
谢谢邀请. 来回答的比较晚了, 楼上的匿名人士已经把大体框架说的很好啦~ 我觉得我也没有什么可以科普的了. 剩下的都是实际案例分析了.

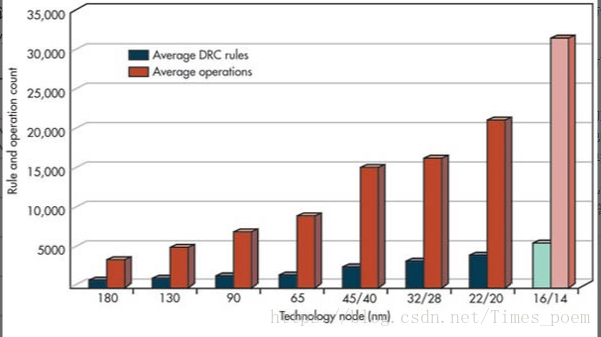

P.S. 如果只是科普/大流程的话, 从199X年硅片的制作流程就没怎么变过, 唯一对芯片设计造成比较大的影响的是随着MOS管变小增加的Design Rule
图来自网络, 侵权请告诉。 马上删。
(呜呜呜WZ师兄我对不起你... 我告诉你错的Design Rule把你坑了... 我在这给你道个歉了...)
我来简单的说一下模拟电路和数字电路设计/制作方面的差别吧:
首先明确一点: 所有的ASIC(Application-Specific Integrated Circuit), 也即应用芯片, 都是有一个Design的目的, 如果是在工厂里就是乙方提的要求; 在PhD生涯里就是老板布置的活...
要成功通关, 待我细细道来:
小怪. 数字电路电路图
推荐武器: Verilog
数字电路一般用Verilog写, 主要是因为方便(我才不告诉你我手动垒Standard Cell呢) . 比如说CPU级别的芯片, 动辄上亿的MOS管, 就算一秒画一个, 不计连线时间, 你得画38个月.
小怪: 数字电路仿真
推荐武器:VCS, MMSIM
写完了Verilog, 就要跑数字仿真了. 一般会用到Synopsys 的VCS或者Mentor Graphics的MMSIM之类的.
这个仿真非常快, 因为每一个MOS管都被看成是开关, 然后加上一些非常粗糙的模拟出来的延迟时间. 目的是看你写出来的玩意能不能正常工作.
小怪. 模拟电路电路图
推荐武器: Cadence (允许准确击打), SPICE(自由度高, 可长可短)等
这个就比较复杂了. 因为模拟电路的自由度非常高! 比方说, 一个MOS管在数字电路条件下就是一个开关, 但是在模拟电路里面, 根据栅极电压和电路结构不一样, 分分钟完成 开路-大电阻-放大器-电流源-导通各种功能.
所以呢, 模拟电路基本就得手画了.
小怪.模拟电路仿真
推荐武器: Spectre(精度最高), HSPICE, PSpice, HFSS等
最好跟打小怪.模拟电路电路图小怪用一样的武器.
模拟电路的仿真包括但不限于: 调节分压, 仿真, 模拟工作点等... 而且千万记住! 设计过程中, 精细(Swing <= 100 mV)的模拟电路要做噪声分析! 不然各种地方的噪音分分钟教你做人...
好, 现在假设我们有电路图啦~
数字电路的电路图长这样:
模拟电路的电路图长这样:
下一步, 就是要把这些东西变成实实在在的电路:
小Boss.综合电路:
推荐武器: Design Compiler (DC)
数字电路需要用到Design Compiler, Synopsys公司出的大杀器, 一招把Verilog转成Verilog !
这一步叫做Synthesis (综合).
综合出来的电路也是Verilog格式, 但是长这样:
把一堆描述性质的语言转换成真正的Standard Cell (标准门电路)
Standard Cell长这样:
小Boss.模拟电路Layout
必杀: 无. 但是血厚.
推荐武器: Cadence Layout Editor等.
模拟电路就比较烦了, 一般会手画, 大概长这样:
。。这一个是比较规整的Design, 来个不规整的:
来自wiki..师兄有云: 画模拟电路的Layout是体力活.
我表示师兄说的太对了!
小Boss.数字电路Layout
必杀: 向门神告状(DRC/LVS Fail).
推荐武器: IC-compiler, Encounter
数字电路接下来就需要Place and Route (布线)了. 一般这个步骤由IC-Compiler / Encounter 等工具来完成. 具体就是, 把综合过的Verilog 中的每个Standard Cell找到对应的Standard Cell Layout, 布置在用户指定的范围内, 然后自动连线.
这个自动连线就很讲究:
自动布线要先连时钟信号, 然后连电源网络, 最后连其他的数字信号等.
时钟信号默认会使用双倍线宽, 如有分支, 尽量使用对称的结构;
然后使用用户的方式架设电源网络. 为什么叫电源网络呢? 因为一般片上的电源长这样:
power net 这名字不是白起的...
自动布线就不展开讲了... 学问太多了(主要是制作工艺...)
之后, 还有一个很重要的步骤:Filler Cell
什么意思呢?
数字电路的Standard Cell放完了, 连好线了, 大致长这样:
图来自网络, 侵权请告诉。 马上删。
图中的那几个淡蓝色的Cell就是Standard Cell, 连线未显示.
你要敢把这个Design交到Fab去做, 人家分分钟咒你死全家.
为什么呢? 打个比方: 我想让你帮我剪一个窗花, 给你一张A4纸(大概58800mm2), 然后说, 我想要剪个窗花, 但是窗花的总面积不要超过1mm2, 最好还要有镂空, 有个人.. blah blah blah...
恩. 差不多一个意思..
所以为了让厂家和你不要那么难过, 需要在片上没东西的地方加上Filler, 也就是长得像Standard Cell但是里面就是一坨没有连线的金属和轻掺杂层的东西.
之后, 两大门神决定了你能不能提交:
门神1: Design Rule Check (DRC)
必杀1: Area XX too small
必杀2: XX to XX must be greater than or equal to 0.038
必杀3: ...
推荐武器: Calibre RVE, ASSURA, 仔细检查+喊师兄帮忙
每一招都对应的是(由于技术原因或者安全原因)无法被制作出来的部分.
反正招招必死. 想击败他必须一招都不能中(No Design Rule Violation).
门神2: Layout Versus Schematic check (LVS)
必杀: Layout does not match Schematic.
推荐武器: Calibre RVE, ASSURE, 喊老板帮忙
恩. 就是确定你画的这个奇形怪状的Layout跟一开始的电路图是对的上号的.
虽然此门神仅有一招, 但是这招千变万化, 难以招架.
两大门神都开心了之后, 你就可以把你做出来的这个Graphic Database System II (GDSII) 文件交到厂商的手里了.
附: Synopsys 武器一览:
Cadence武器一览:
从Fab回来以后, 战斗还没结束..
Boss.Bonding & Packaging(封装)
必杀: 两个pad黏一块儿了!!!, pad金属掉了!!!, 金属丝断了!!!.
基础武器: Bonding Machine
凡人即使有武器, 挑战这个Boss也属不易. 需要花重金升级武器才行, 比如说:
实在不行, 亦可祭出大杀器: 让厂商Bond!
这一步, 将芯片变成我们认识的模样:
从:
Boss.PCB Design
必杀: 信号太多, 面积太小; 驱动太弱, 电容太大; 烧Chip.
推荐武器:Altium Design, Eagle等.
做出了Chip之后, 就需要画一个配套的PCB, 将外围电路在板上搭建好, 或者引至其他外设等.
最终Boss.System Design
必杀: 此Boss神通广大, 一切外部设备都可以唤来作为必杀.
推荐武器: The best weapon is the one between your ears. USE IT.
最终, 我们需要这个芯片在应用中展现它的实力, 所以一个不满足需求的芯片就是渣渣.
