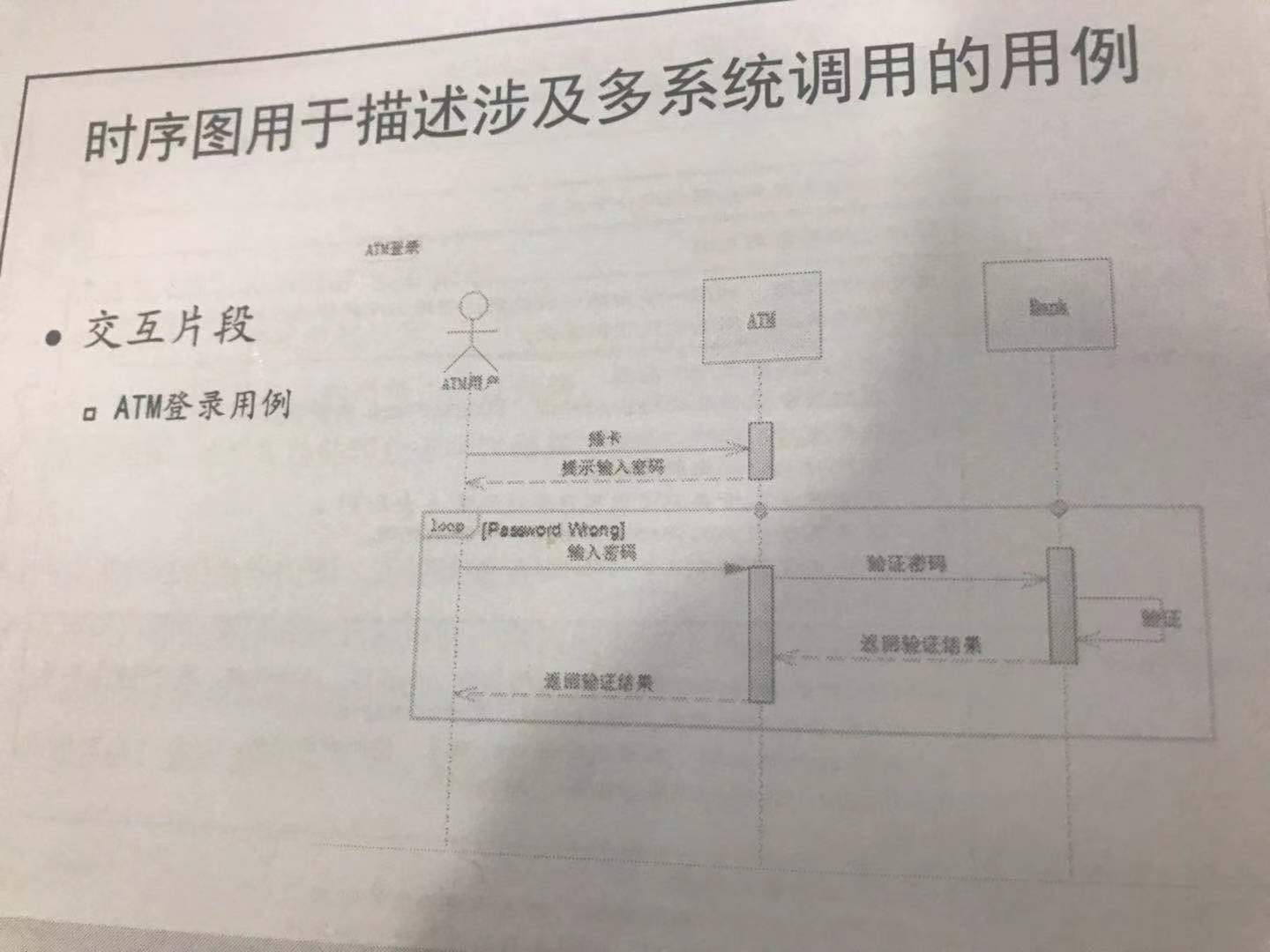

潘老师，这个图是不是不太对。插卡，输入密码并不是ATM的职责？
UMLChina潘加宇:
这种图用建模思维一挤压，脓包太多了。
问题一、几个生命线上的实例，抽象级别不一致。
ATM用户--系统（人肉系统）
ATM--系统（非人肉系统）
Bank的意思是银行，那是个组织，不应和系统并列，应该写清楚是和银行的哪个系统交互，可能是一个人肉系统，也可能是一个人肉系统。
问题二、责任大小不清
既然是系统之间的交互，责任就不能是插卡，而是系统之间交互的目标，例如"取现金"。
什么情况下可以在消息里写"插卡"？
情况1：分析序列图，这时，对应的实例是"储户界面"，而不是"ATM"
情况2：决定使用序列图来表达ATM系统的需求。这种做法不推荐，但如果硬要这样做也不是不行。如果是这样，"插卡"是一个步骤是可以的，但要做以下修改：
a、"ATM"三个字应该改为"系统"，不需要出现系统的名字。
b、"银行系统"的自反消息“验证”属于目标系统能检测的范围之外，删掉。
问题三、责任主体不清
"提示输入密码"是ATM的责任，不是人的责任，如果要画，应该改为自己指自己。
问题四、返回消息的问题
a、能不画就不画
b、即使画，上面写的东西相当于调用的返回值，应该是一个名词，例如"验证结果"，而不是一个动词。
问题五、执行者的名字
ATM的执行者叫"ATM用户"，"系统给谁用，给用户用呗"这种命名是没有经过任何思考得到的，没有价值，和"可乐卖给谁，卖给想喝可乐的人"、"该出哪张牌，出最该出的那张"一样，属于正确而无用的废话。
改名为领域的用语"储户"甚至"市民"、"白领"、"大妈"都要更好。
