汽车尾灯控制电路设计VHDL课程设计

题目

(1）使用开发板上最左与最右两组指示灯作为汽车尾部左右灯组，使用按键开关作为操控汽车的控制信号。
(2）要求：汽车启动时尾灯全亮，持续约1-2秒钟后熄灭，汽车正常行驶时指示灯全灭，右转时最右一组指示灯（八个）向右依次反复循环点亮；左转时最左一组指示灯（八个）向左依次反复循环点亮；刹车时两组灯全亮，熄火时全灭。

分析

五个功能：启动、熄火、刹车、左转、右转。

代码

LIBRARY IEEE;
USE ieee.std_logic_1164.all;
USE ieee.std_logic_arith.all;
USE ieee.std_logic_unsigned.all;
ENTITY pan is
port(clk,start,left,right,brake,stop:in std_logic;LR:out std_logic_vector(15 downto 0));
END ENTITY pan;ARCHITECTURE one of pan is
TYPE STATETP IS(S1,S2,S3,S4,S5,S6);      --6个状态
SIGNAL regl,regr,regb,regs,regt:STD_LOGIC;
BEGINPROCESS(clk)
variable count:INTEGER RANGE 0 TO 8;
variable num:INTEGER RANGE 0 TO 200:=0;
variable S:STATETP;
variable TAP:std_logic_vector(15 downto 0);
BEGIN
if clk'EVENT AND clk='1' then regl<=left;regr<=right;regt<=start;regb<=brake;                     --上升沿来到检查并且选择状态regs<=stop;                    if regl='0' AND left='1' then  --左转的键由关到开S:=S1;TAP:="1000000000000000";elsif regr='0'AND right='1' then --右转的键由关到开S:=S2;TAP:="0000000000000001";elsif regb='0' AND brake='1' then  --刹车键由关到开S:=S3;TAP:="1111111111111111";elsif regs='0' AND stop='1' then   --熄火键由关到开S:=S4;TAP:="0000000000000000";elsif regt='0' AND start='1' then  --启动键由关到开S:=S5;TAP:="1111111111111111";num:=0;elsif regl='1' AND left='0' then  --左转的键由开到关S:=S6;TAP:="0000000000000000";elsif regr='1'AND right='0' then  --右转的键由开到关S:=S6;TAP:="0000000000000000";elsif regb='1' AND brake='0' then  --刹车键由开到关S:=S6;TAP:="0000000000000000";end if;count:=count+1;if count=8 THENcount:=0;if S=S1 THEN       --通过拼接实现左转TAP(15 DOWNTO 8):=TAP(14 DOWNTO 8)&TAP(15);elsif S=S2 THEN    --通过拼接实现右转TAP(7 DOWNTO 0):=TAP(0)&TAP(7 DOWNTO 1);elsif S=S3 THENTAP:="1111111111111111";elsif S=S4 THENTAP:=TAP;elsif S=S5 THEN   --通过计数实现启动后1~2s由亮到灭if num<40 then num:=num+1;TAP:="1111111111111111";elseTAP:="0000000000000000";end if;elsif S=S6 THENTAP:=TAP;end if;end if;
end if;
LR<=TAP;
end PROCESS;
end one;

板载测试

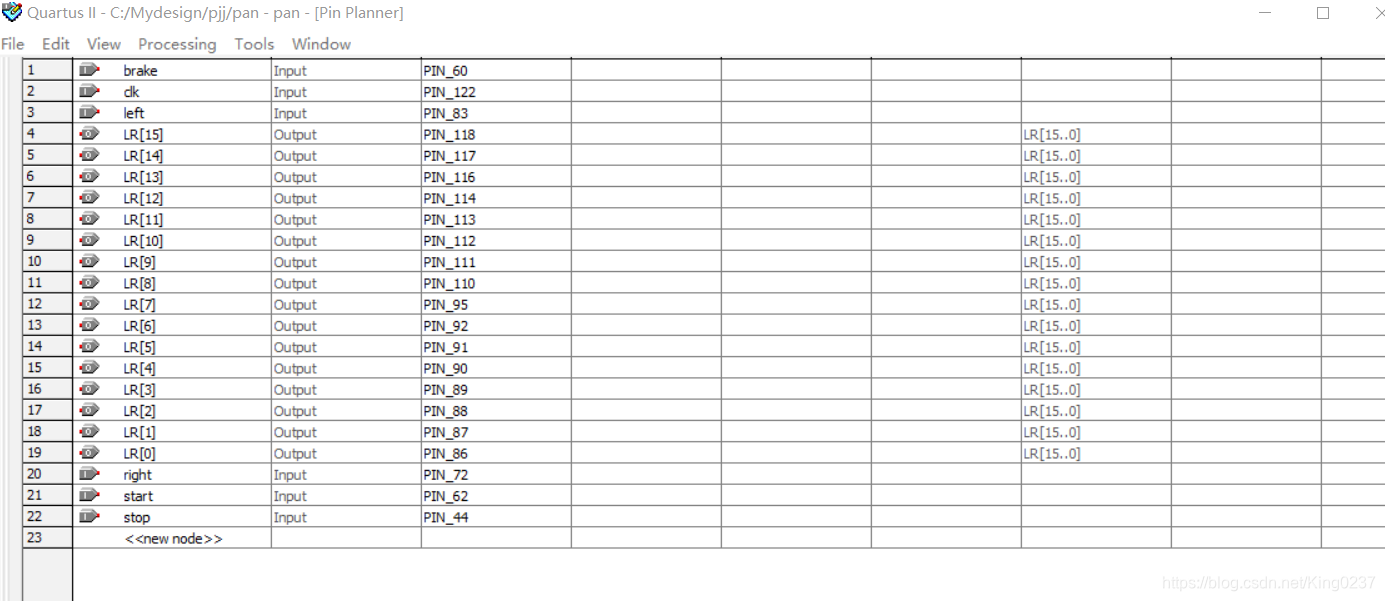

编角

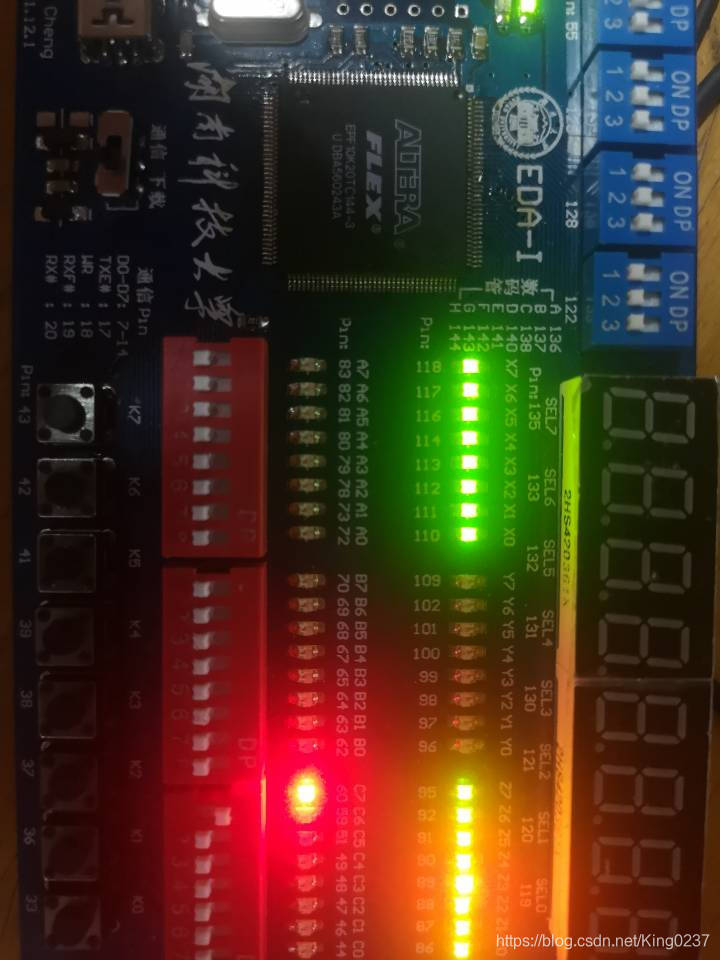

测试
左转、右转是循环显示，只能发视频才能观察到，所以就拍个全亮的吧，其他功能都已实现，并且符合题意与现实生活。
