状态和控制寄存器是由指令指针EIP、标志寄存器EFLAGS和4个控制寄存器(CR0~CR3)组成
1. 指令指针寄存器和标志寄存器
指令指针寄存器EIP中存放下一条将要执行指令的偏移量(offset )是相对于目前正在运行的代码段寄存器CS而言的。偏移量加上当前代码段的基地址,就形成了下一条指令的地址。EIP中的低16位可以分开来进行访问,给它起名叫指令指针IP寄存器,用于16位寻址。
标志寄存器EFLAGS存放有关处理器的控制标志,如下图所示。
在这些标志位中,我们只介绍在Linux内核代码中常用且重要的几个标志位:
第8位TF(Trap Flag)是自陷标志,当将其置1时则可以进行单步执行。当指令执行完后,就可能产生异常1的自陷(参看第四章)。也就是说,在程序的执行过程中,每执行完一条指令,都要由异常1处理程序 (在Linux内核中叫做debug())进行检验。当将第8位清0后,且将断点地址装入调试寄存器DR0~DR3时,才会产生异常1的自陷。
第12、13位IOPL是输入输出特权级位,这是保护模式下要使用的两个标志位。由于输入输出特权级标志共两位,它的取值范围只可能是0、1、2和3共4个值,恰好与输入输出特权级0~3级相对应。但Linux内核只使用了两个级别,即0和3级,0表示内核级,3表示用户级。在当前任务的特权级CPL(Current Privilege Level)高于或等于输入输出特权级时,就可以执行像IN、OUT、INS、OUTS、STI、CLI和LOCK等指令而不会产生异常13(即保护异常)。在当前任务特权级CPL为0时,POPF(从栈中弹出至标志位)指令和中断返回指令IRET可以改变IOPL字段的值。
第9位IF(Interrupt Flag)是中断标志位,是用来表示允许或者禁止外部中断(参看第四章)。若第9位IF被置为1,则允许CPU接收外部中断请求信号;若将IF位清0,则表示禁止外部中断。在保护模式下,只有当第12、13位指出当前CPL为最高特权级时,才允许将新值置入标志寄存器EFLAGS以改变IF位的值。
第10位DF(Direction Flag)是定向标志。DF位规定了在执行串操作的过程中,对源变址寄存器ESI或目标变址寄存器EDI是增值还是减值。如果DF为1,则寄存器减值;若DF为0,则寄存器值增加。
第14位NT是嵌套任务标志位。在保护模式下常使用这个标志。当80386在发生中断和执行CALL指令时就有可能引起任务切换。若是由于中断或由于执行CALL指令而出现了任务切换,则将NT置为1。若没有任务切换,则将NT位清0。
第17位VM (Virtual 8086 Mode Flag)是虚拟8086方式标志,是80386新设置的一个标志位。表示80386CPU是在虚拟8086环境中运行。如果80386CPU是在保护模式下运行,而VM为又被置成1,这时80386就转换成虚拟8086操作方式,使全部段操作就像是在8086CPU上运行一样。VM位只能由两种方式中的一种方式给予设置,即或者是在保护模式下,由最高特权级(0)级代码段的中断返回指令IRET设置,或者是由任务转换进行设置。Linux内核实现了虚拟8086方式,但在本书中我们不准备对此进行详细讨论。
以下几位是新增的:
AC (Alignment check)——位18,对齐检查。置位该标志和控制寄存器CR0 的AM 标志则启用对内存引用的对齐检查,清除这两个标志则禁用对齐检查。当引用一个没有对齐的操作数时,将会产生一个对齐检查异常,比如在奇地址引用一个字地址或在不是4 的倍数的地址引用一个双字地址。对齐检查异常只在用户态(3 级特权)下产生。默认特权为0 的内存引用,比如段描述符表的装载,并不产生这个异常,尽管同样的操作在用户态会产生异常。对齐检查异常用于检查数据的对齐,当处理器之间交换数据时这很有用,交换数据需要所有的数据对齐。对齐检查异常也可供解释程序使用。让某些指针不对齐就好比做上特殊标记,这样就无需对每个指针都进行检查,只在用到的时候,对这些特殊指针进行处理就可以了。
VIF (Virtual Interrupt)——位19,虚拟中断。是IF 标志的一个虚拟映象。这个标志是和VIP标志一起使用的。当控制寄存器CR4 中的VME 或者PVI 标志置为1 且IOPL小于3 时,处理器只识别VIF 标志(VME 标志用来启用虚拟8086 模式扩展,PVI 标志启用保护模式下的虚拟中断)。
VIP (Virtual interrupt pending)——位20,虚拟中断等待。置1 表明有一个正在等待处理的中断,置0 表明没有等待处理的中断。该标志和VIF 一起使用。处理器读取该标志但从来不修改它。当VME 标志或者控制寄存器CR4 中的PVI 标志置1 且IOPL 小于3 时,处理器只识别VIP 标志。(VME 标志启用虚拟8086模式扩展,PVI 标志启用保护模式虚拟中断)。
ID (Identification)——识别(第21 位)。置1 或0 表明是否支持CPUID 指令。
2. 控制寄存器

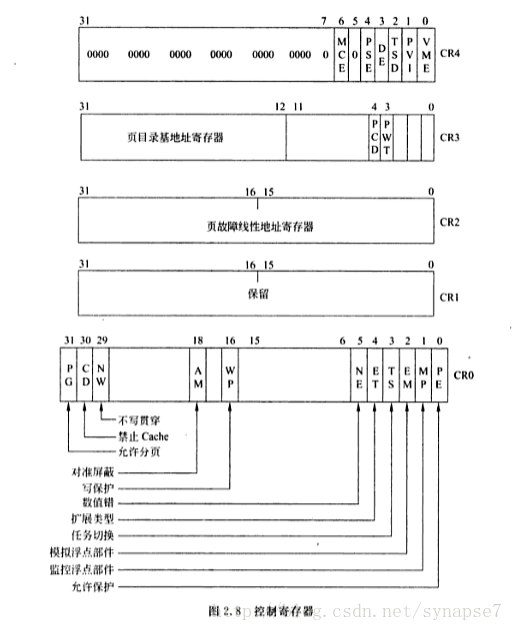

状态和控制寄存器组除了EFLAGS、EIP ,还有控制寄存器组(四个32位的控制寄存器),它们是CR0,CR1,CR2和CR3。现在我们详细看看它们的结构,如下图所示。
这几个寄存器中保存全局性和任务无关的机器状态。
CR0中包含了若干预定义标志,0位是保护允许位PE(Protedted Enable),用于启动保护模式,如果PE位置1,则保护模式启动,如果PE=0,则在实模式下运行。1位是监控协处理位MP(Moniter coprocessor),它与第3位一起决定:当TS=1时操作码WAIT是否产生一个“协处理器不能使用”的出错信号。第3位是任务转换位(Task Switch),当一个任务转换完成之后,自动将它置1。随着TS=1,就不能使用协处理器。CR0的第2位是模拟协处理器位 EM (Emulate coprocessor),如果EM=1,则不能使用协处理器,如果EM=0,则允许使用协处理器。第4位是微处理器的扩展类型位ET(Processor Extension Type),其内保存着处理器扩展类型的信息,如果ET=0,则标识系统使用的是287协处理器,如果 ET=1,则表示系统使用的是387浮点协处理器。CR0的第31位是分页允许位(Paging Enable),它表示芯片上的分页部件是否允许工作,下一节就会讲到。由PG位和PE位定义的操作方式如下图所示。
CR1是未定义的控制寄存器,供将来的处理器使用。
CR2是页故障线性地址寄存器,保存最后一次出现页故障的全32位线性地址。
CR3是页目录基址寄存器,保存页目录表的物理地址,页目录表总是放在以4K字节为单位的存储器边界上,因此,它的地址的低12位总为0,不起作用,即使写上内容,也不会被理会。
这几个寄存器是与分页机制密切相关的,因此,在进程管理及虚拟内存管理中会涉及到这几个寄存器,读者要记住CR0、CR2及CR3这三个寄存器的内容。
