第04章 梁、壳、实体模型静力学分析及对比



利用上一章讲解的模型来做:

第一步,设定材料。
默认使用结构钢:
点击
在这里插入图片描述
在这里插入图片描述

修改结构钢的杨氏模量为2.1e11
在这里插入图片描述

将材料共享到其他几个案例中:
在这里插入图片描述
然后点击下refresh在这里插入图片描述

理论计算的结果过如下所示:
在这里插入图片描述

1点击进入梁的model:
在这里插入图片描述

点击默认网格划分(不控制)
在这里插入图片描述

设置边界条件:
固定梁的一端
点击固定
在这里插入图片描述
在这里插入图片描述
选择固定点一端点。

另一端添加向下的力1000n(定义方式为 xyz空间定义)在这里插入图片描述


添加后处理:

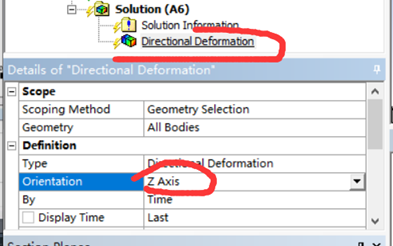

添加z方向的扰度。
在这里插入图片描述

添加了挠度和应力的结果
在这里插入图片描述

点击slove

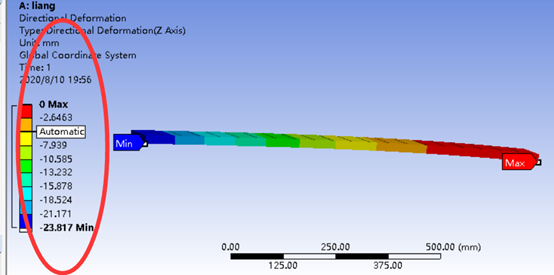

可以看到挠度为23.817mm
最端部向下移动23.817 于计算结果很接近。
在这里插入图片描述

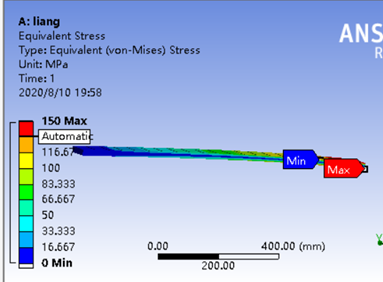

最大应力的结果:与理论计算相符合。
在这里插入图片描述

2点击进入壳的model:

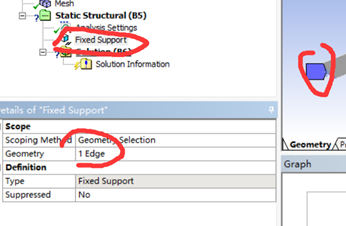

壳的边界设定有点不用,定义的是边线:
在这里插入图片描述

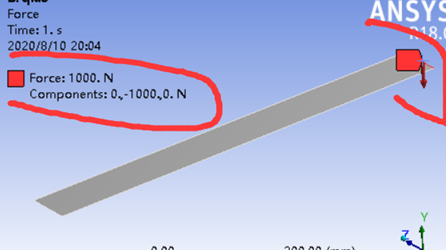

定义好边界受力向下:
在这里插入图片描述

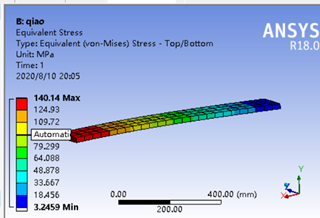

可以看到应力大小140mpa
在这里插入图片描述

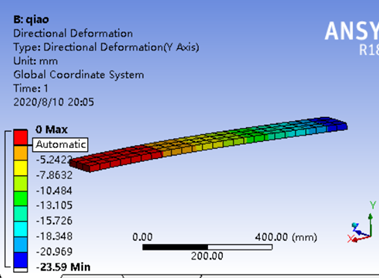

挠度为23.59mm
在这里插入图片描述

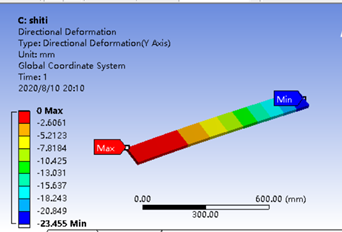

实体的边界条件就是端面了(实体单元约束的是面):

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

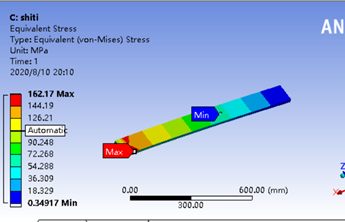

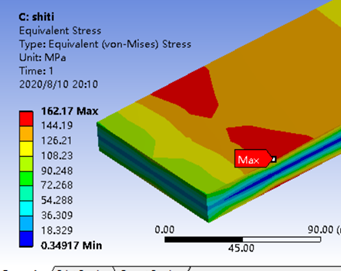

实体单元的根部会产生应力奇异, 应力集中(失真)
在这里插入图片描述
一般参考跨中应力做对比


对比结果看到,差别不大,梁误差最小。
