ME60旁挂核心实现WLAN业务员的Portal和RADIUS认证/多运营商出口选路

本文主要是介绍ME60旁挂核心实现WLAN业务员的Portal和RADIUS认证/多运营商出口选路，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

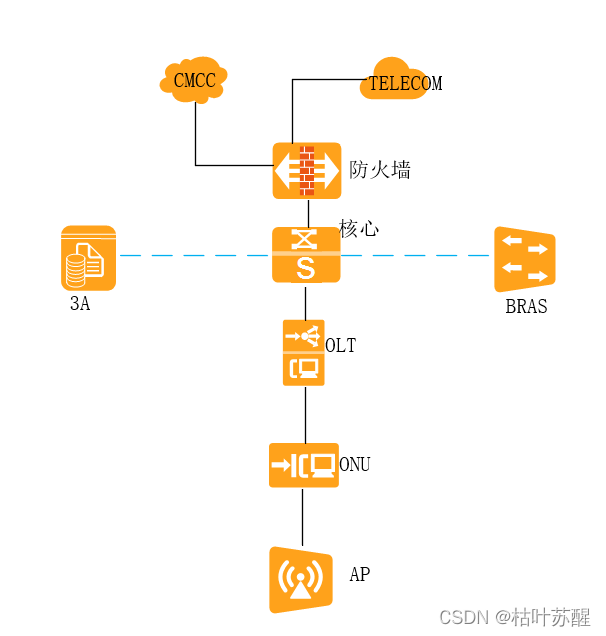

1.客户现网结构如下:AP-ONU-OLT-CORE-FW-ISP（核心板随AC）

2.因现场基站信号较差，解决方案为增加城市热点。

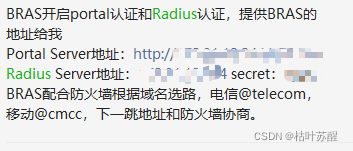

接到调试通知如下通知，

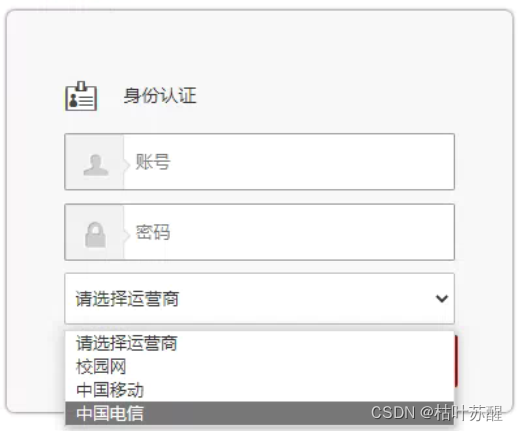

#用户登录输入账号密码，选择运营商，radius服务器会下发不同domain的域名给bras，bras通过domain中user-group来做出口选路#

小白一枚，公司主做光网络的，之后去现场了解到客户新增3A服务器旁挂核心，因现网核心运营业务较多，将业务迁移至bras不方便，遂按旁挂核心做业务，望大神指错。

核心：S12700 V200R019C00SPC500

BRAS: ME60 V800R010C10SPC500

（核心是2台S12708虚拟化，ME60只有一台，起初考虑到如在ME60上做业务会出现单点故障，但核心又默认运行在统一模式，不能使用user-group选路，ucl-group也不能区分domain，多次联系400也没有解答。同时设备不能重启升级，而且也担心重启之后，万一出现个别业务起不来或者单板故障起不来，所以才有了这个奇诡的拓扑。）

①那么至此，只能将ME60插电开机,怼上光模块，怼上跳线，硬件调测，链路调测，然后开telnet

-------------------------以下参数按实际需求调整-----------------------------------------------------------------------
system-view
telnet server enable
telnet server-source -i { interface-type interface-number | interface-name }//指定Telnet服务器的源接口，不同版本略有区别
user-interface maximum-vty 21 //配置可以同时登录到ME设备的VTY类型用户界面的最大个数。
user-interface vty 0 20
authentication-mode password
user privilege level 3
set authentication password cipher ******* //*******密码
idle-timeout 300 0 //闲置切断时间
---------------------------------------------------------------------------------------------------------------------------------

②因为菜，中间走了不少弯路，华为的教程看着有点晦涩，核心过保，me60来路不明，所以400的支持上也没有多少，直到看到了以下文章，才决定继续往下调。H3C SR8804-X(BRAS)多运营商出口选路配置解析 - 简书 (jianshu.com)

############################################################################核心上新建一个SSID用来做测试，新建一个地址池，新建一个业务vlan 3000，直接转发模式，二层隔离。

同时将对应vlan下发olt/onu，测试终端能够获取到IP地址。

这些常规操作就不分享了。

###########################################################################

③华为参考文档配置二层IPoE接入（Web+MAC认证） - ME60 V800R011C10 配置指南 - 用户接入 02 - 华为 (huawei.com)

ME60 多出口重定向(策略路由)的两种选路配置方法- 华为 (huawei.com)

③配置二层IPoE接入，核心上透传业务vlan 3000，删除测试用地址池

ME60:

----------------------------按实际需求起地址池-------------------------------------------------------------------------

ip pool vlan3000 bas local
gateway 172.16.1.1 255.255.255.0
section 0 172.16.1.2 172.16.1.200
dns-server 221.131.143.69 218.2.135.1 112.4.0.55
option 43 ip 172.16.1.1 //可能不需要

------------------配置RADIUS服务器组----------------------------------------------------------------------------------

radius-server group d
radius-server authentication 192.168.8.249 1812 //端口号和radius服务器厂商确认
radius-server accounting 192.168.8.249 1813 //端口号和radius服务器厂商确认
radius-server type standard
radius-server shared-key-cipher Root@1234 //秘钥和radius服务器厂商确认
commit
quit

--------------------------------AAA方案-----前域不认证不计费/后域认证计费-------------------------------------

authentication-scheme auth
authentication-mode radius
accounting-scheme acct
accounting-mode radius
authentication-scheme nauth
authentication-mode none
accounting-scheme nacc
accounting-mode none

-----------------------证前域pre-web--------------------------------------------------------------------------------------

user-group web-before
aaa
http-redirect enable
domain pre-web
authentication-scheme nauth
accounting-scheme nacc
ip-pool vlan3000
user-group web-before
web-server 192.168.8.251 //同radius服厂商上确认
web-server url http://192.168.8.251 //同radius服厂商上确认，如果测试中出现系统繁忙，需检查实际弹出的重定向的URL
web-server url-parameter //portal重定向携带的参数需要同radius厂商确认
web-server redirect-key user-mac-address wlanusermac
web-server redirect-key mscg-ip wlanacip
web-server redirect-key user-ip-address wlanuserip
web-server redirect-key mscg-name wlanacname

--------Web认证服务器---------------------------------------------------------------------------------------------------
web-auth-server enable
web-auth-server source interface GigabitEthernet1/0/0.2010 //这里设定的子接口与3A服务器同网段，并告知3A服务器做
web-auth-server 192.168.8.251 port 50100 key cipher webvlan // 地址，端口，密码同radius服厂商上确认，端口不确定可以用50100或者50200测试

-----------ACL规则----------------------------------------------------------------------------------------------------------

acl number 6004 //前域拒绝所有未认证的流量
rule 3 permit ip source user-group web-before destination user-group web-before
rule 5 permit ip source user-group web-before destination ip-address any

acl number 6005 //放行到DNS和3A服务器的流量
rule 5 permit ip source user-group web-before destination ip-address 192.168.8.251 0
rule 10 permit ip source ip-address 192.168.8.251 0 destination user-group web-before
rule 15 permit ip source user-group web-before destination ip-address 192.168.8.252 0
rule 20 permit ip source ip-address 192.168.8.252 0 0 destination user-group web-before
rule 25 permit ip source user-group web-before destination ip-address 127.0.0.1 0
rule 30 permit ip source ip-address 127.0.0.1 0 destination user-group web-before

acl number 6008 //HTTP重定向
rule 5 permit tcp source user-group web-before destination-port eq www
rule 10 permit tcp source user-group web-before destination-port eq 8080
rule 20 permit ip source user-group web-before
rule 25 permit udp source user-group web-before
rule 30 permit tcp source user-group web-before destination ip-address any

//紫色字体部分配置非必要

traffic classifier web-be-permit
if-match acl 6005
traffic classifier web-be-deny
if-match acl 6004
traffic classifier redirect
if-match acl 6008

traffic behavior perm1
permit
traffic behavior deny1
deny
traffic behavior redirect
http-redirect plus

traffic policy web
share-mode
classifier web-be-permit behavior perm1
classifier redirect behavior redirect
classifier web-be-deny behavior deny1

traffic-policy web inbound //在全局下应用策略

---------------------------------------------------------------------------------------------------------------------------------

user-group cmcc

user-group telecom

domain cmcc
authentication-scheme auth
accounting-scheme acct
radius-server group d
policy-route 1.1.1.1 //运营商选路
user-group cmcc

domain telecom
authentication-scheme auth
accounting-scheme acct
radius-server group d
policy-route 2.2.2.2 //运营商选路
user-group telecom

//policy-route这里似乎是失效的，具体原因未知，和400确认过，一般不用policy-route，需要用策略路由做下一跳。一开始是不知道的，这里先接着往下做配置做上线测试。

------------------------BAS口下配置------------------------------------------------------------------------------

interface GigabitEthernet1/0/0.3000
user-vlan 3000 //核心透传vlan3000
bas
#
access-type layer2-subscriber default-domain pre-authentication web-before //认证后域可以不用
dhcp session-mismatch action offline
authentication-method web
user detect retransmit 2 interval 32 //用户异常下线防护

-------------测试-------------------------------------------------------------------

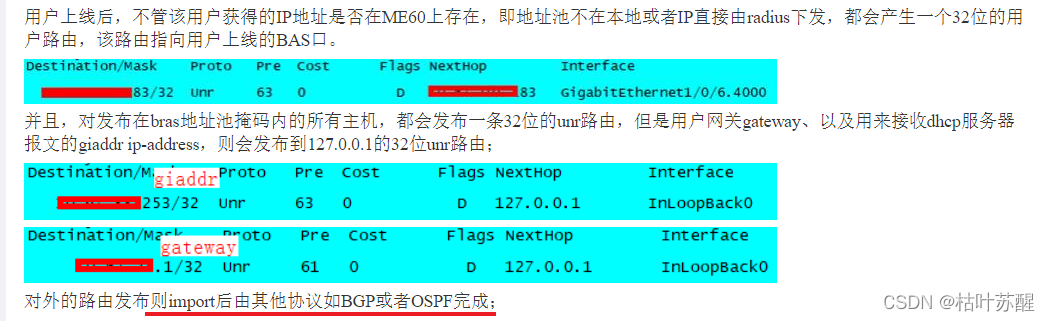

①至此终端连接无线，能够获取ip，但是没有路由，所以认证页面不能主动快速弹出，无奈400，这里要感谢400小姐姐提示的UNR路由。

unr路由产生场景（20200820更新） (huawei.com)

②添加对应路由，portal页面可以正常弹出，然后又发现了一个坑，出口选路没有实现，无奈用方法二测试成功。

防火墙侧：

G1/0/1 192.168.31.2/24 cmcc

G1/0/2 192.168.32.2/24 telecom

ME60侧策略路由：

acl number 6100
rule permit ip source user-group cmcc
quit
acl number 6101
rule permit ip source user-group telecom
quit

traffic classifier 6100
if-match acl 6100
traffic classifier 6101
if-match acl 6101

traffic behavior 6100
redirect ip-nexthop 192.168.31.2
quit
traffic behavior 6101
redirect ip-nexthop 192.168.32.2
quit

traffic policy web

classifier 6100 behavior 6100
classifier 6101 behavior 6101

interface GigabitEthernet1/0/0.2033 //核心上放行对应vlan到防火墙
vlan-type dot1q 2033
ip address 192.168.31.3 255.255.255.0

interface GigabitEthernet1/0/0.2034 //核心上放行对应vlan到防火墙
vlan-type dot1q 203
ip address 192.168.32.3 255.255.255.0

防火墙侧做nat，并为对应流量选择下一跳，自此出口选路应该可以正常生效。

-----------------------------其他----------------------------------------------------------------------------------

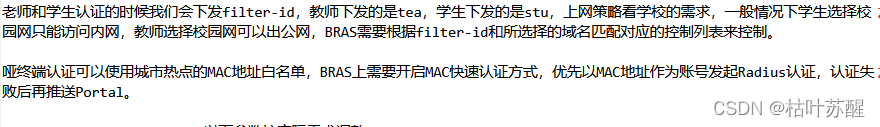

和3A服务器对接其他内容，未测试，思路如下。

①filter-id = user-group

一个域下只能携带一个user-group，同一个user-group可以用在多个domain下；这个功能需要3A服务器下发带域和user-group功能实现

②mac认证

认证前域mac-auth，Web认证域pre-web，认证后域cmcc和telecom（不动）

radius-server group d
radius-attribute include hw-auth-type
radius-server attribute translate
radius-attribute translate extend hw-auth-type vendor-specific 2011 109 access-request account

authentication-scheme mac-auth
authening authen-fail online authen-domain pre-web

domain mac-auth
radius-server group d
authentication-scheme mac-auth
accounting-scheme acct
ip-pool vlan3000
mac-authentication enable

BAS接口修改
access-type layer2-subscriber default-domain pre-authentication mac-auth

-----------问题------------------------------------------------------------------------------

①radius认证超时---检查路由

②系统繁忙---检查与3A服务器对接参数

如果还有其他问题，可以参考华三的一些配置思路来处理

ME60的操作思路和olt挺像，部分命令需要commit生效

③认证前域需要能够访问自服务网页

acl number 6005 //放行自服务
rule permit ip source user-group web-before destination ip-address 自服务ip 0
rule permit ip source ip-address 自服务ip 0 destination user-group web-before

那么问题就出现了，在认证后域是无法访问自服务，还需要放行后域访问自服务ip

rule permit ip source user-group cmcc destination ip-address 自服务ip 0
rule permit ip source ip-address 自服务ip 0 destination user-group cmcc

rule permit ip source user-group telecom destination ip-address 自服务ip 0
rule permit ip source ip-address 自服务ip 0 destination user-group telecom

---------------ME60排错操作步骤----------------------------------------------------------------

可使用以下命令查看配置信息。
- 执行命令display portal [ interface vlanif interface-number ]，查看VLANIF接口下Portal认证的配置信息。
- 执行命令display web-auth-server configuration，查看Portal认证服务器相关的配置信息。
- 执行命令display server-detect state [ web-auth-server server-name ]，查看Portal服务器状态信息。
- 执行命令display user-group [ group-name ]，查看用户组的配置信息。
- 执行命令display access-user user-group group-name，查看用户组内上线用户的信息。
- 执行命令display static-user [ domain-name domain-name | interface interface-type interface-number | ip-address start-ip-address [ end-ip-address ] | vpn-instance vpn-instance-name ] *，查看静态用户的信息。
- 执行命令display portal quiet-user { all | server-ip ip-address | user-ip ip-address }，查看Portal认证静默用户信息。
- 执行命令display portal user-logout [ ip-address ip-address [ vpn-instance vpn-instance-name ] ]，查看Portal认证用户的下线临时表项信息。
- 执行命令display aaa statistics access-type-authenreq，查看认证请求数。
执行命令display portal free-rule [ rule-id ]，查看portal认证用户的免认证规则。
执行命令display url-template { all | name template-name }，查看URL模板的配置信息。
