HDLBits(八)学习笔记——Counters(计数器)

本文主要是介绍HDLBits(八)学习笔记——Counters(计数器)，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

文章目录

Count15
Count10
Count 1to10
Countslow
Count 1-12
Count 1000
Count bcd
Count clock

Count15

构建一个 4 位二进制计数器，该计数器的计数范围为 0 到 15（包括 15），周期为 16。复位输入是同步的，应将计数器复位至0。
在这里插入图片描述
改题目两个注意点：

同步复位
图片可知低电平有效

module top_module (input clk,input reset,      // Synchronous active-high resetoutput [3:0] q
);always @ (posedge clk )beginif(reset)beginq <= 0;endelse q <= q+4'b1;end
endmodule

Count10

构建一个从 0 到 9（含）计数的十进制计数器，周期为 10。复位输入是同步的，应将计数器复位至0。
在这里插入图片描述
此题与上题的注意点相同，不同主要在于q为4位，如果不进行清零操作，那么就会一直计数到15，因此要想周期为10，就要计数到9的时候清零。

module top_module (input clk,input reset,        // Synchronous active-high resetoutput [3:0] q);always @ (posedge clk )beginif(reset)beginq <= 0;endelse if (q == 4'd9)begin //q >= 4'd9也可q <= 0;endelse beginq <= q+4'b1;endendendmodule

Count 1to10

制作一个十进制计数器，包括 1 到 10。复位输入是同步的，应将计数器复位至1
在这里插入图片描述
此题的区别在于计数器的初值从1开始。

module top_module (input clk,input reset,output [3:0] q
);always @ (posedge clk )beginif(reset)beginq <= 4'b1;endelse if(q >= 4'd10)begin q <= 4'b1;endelse    q <= q+4'b1;end
endmodule

Countslow

构建一个从 0 到 9 计数的十进制计数器，周期为 10。复位输入是同步的，应将计数器复位至0。我们希望能够暂停计数器，而不是总是在每个时钟周期递增，因此 slowena 输入指示计数器何时应该递增。
在这里插入图片描述
此题相当于加入了使能信号

module top_module (input clk,input slowena,input reset,output [3:0] q
);always @ (posedge clk)beginif(reset)q <= 4'b0;else if(slowena)beginif(q == 4'd9)q <= 4'b0;elseq <= q + 4'b1; endelseq <= q;end
endmodule

Count 1-12

设计具有以下输入和输出的 1-12 计数器：

重置同步****高电平有效复位，强制计数器为 1
enable信号设置为高电平以使计数器运行
时钟正边沿触发时钟输入 Q[3：0]计数器的输出
c_enable、c_load、c_d[3：0]输出分别是进入内部计数器使能、负载和d输入的信号。它们的目的是允许检查这些信号的正确性。

您有以下可用的组件：4 位二进制计数器（count4）
如下，它具有使能enable和同步并行加载输入load（load的优先级高于enable）。count4 模块可在电路中实例化它。

module count4(input clk,input enable,input load,input [3:0] d,output reg [3:0] Q
);

代码如下：

module top_module (input clk,input reset,input enable,output [3:0] Q,output c_enable,output c_load,output [3:0] c_d
); count4 the_counter (clk, c_enable, c_load, c_d, Q );assign c_enable = enable;assign c_load = reset | ((Q == 4'd12) && (enable == 1'b1));assign c_d = c_load ? 4'd1 : 4'd0;endmodule

Count 1000

从 1000 Hz 时钟派生一个 1 Hz 信号（OneHertz）(计数到999)，该信号可用于驱动一组小时/分钟/秒计数器的 Enable 信号，以创建数字挂钟。
由于我们希望时钟每秒计数一次，因此必须每秒精确地置位一个周期的一赫兹信号。使用模 10 （BCD）计数器和尽可能少的其他门构建分频器。同时输出来自您使用的每个BCD计数器的使能信号（c_enable[0]表示最快的计数器，c_enable[2]表示最慢的计数器）。

为您提供以下BCD计数器。启用必须为高电平，计数器才能运行。复位是同步的，并设置为高电平以强制计数器为零。电路中的所有计数器必须直接使用相同的 1000 Hz 信号。

module bcdcount (input clk,input reset,input enable,output reg [3:0] Q
);

module top_module (input clk,input reset,output OneHertz,output [2:0] c_enable
); wire[3:0]	one;wire[3:0]	ten;wire[3:0]	hundred;assign c_enable = {one == 4'd9 && ten == 4'd9, one == 4'd9, 1'b1};assign OneHertz = (one == 4'd9 && ten == 4'd9 && hundred == 4'd9);bcdcount u_counter0 (clk, reset, c_enable[0],one );bcdcount u_counter1 (clk, reset, c_enable[1],ten);bcdcount u_counter2 (clk, reset, c_enable[2], hundred);endmodule

Count bcd

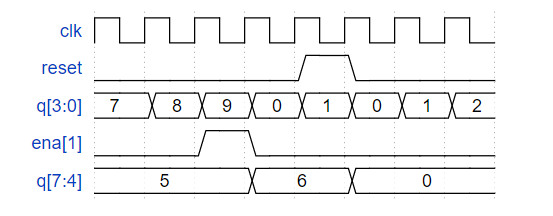

构建一个 4 位数的 BCD（二进制编码的十进制）计数器。每个十进制数字使用4位进行编码：q[3：0]是1位，q[7：4]是十位，依此类推。对于数字 [3：1]，还要输出一个使能信号，指示上三位数字中的每一位何时应递增。在这里插入图片描述
建议将if else的所有情况的输出都给出，避免锁存器的生成

module top_module(input clk,input reset,   // Synchronous active-high resetoutput [3:1] ena,output [15:0] q
);reg [3:0] ones;reg [3:0] tens;reg [3:0] hundreds;reg [3:0] thousands;//个位计数器always @ (posedge clk)beginif(reset)ones <= 4'b0;else if(ones == 4'd9)ones <= 4'b0;else ones <= ones + 4'b1;end//十位计数器
always @ (posedge clk)beginif(reset)tens <= 4'b0;else if(ones == 4'd9 && tens == 4'd9  )tens <= 4'b0;else if(ones == 4'd9)  tens <= tens + 4'b1;elsetens <= tens;end//百位计数器
always @ (posedge clk)beginif(reset)hundreds <= 4'b0;else if(ones == 4'd9 && tens == 4'd9  && hundreds == 4'd9  )hundreds <= 4'b0;else if(tens == 4'd9 && ones == 4'd9)hundreds <= hundreds + 4'b1;elsehundreds <= hundreds ;end//千位计数器
always @ (posedge clk)beginif(reset)thousands <= 4'b0;else if(ones == 4'd9&& tens == 4'd9  && hundreds == 4'd9 && thousands == 4'd9 )thousands <= 4'b0;else if(hundreds == 4'd9 && tens == 4'd9 && ones == 4'd9)thousands <= thousands + 4'b1;elsethousands <= thousands;end
//输出q为四个四位的个位，十位，百位，千位拼接，且题目给出是从低位到高位
assign q = {thousands,hundreds,tens,ones};
//使能信号有效assign ena[1] = (ones == 4'd9  ) ? 1'b1 : 1'b0;assign ena[2] = ((ones == 4'd9) && (tens == 4'd9 ) ) ? 1'b1 : 1'b0;assign ena[3] = ((ones == 4'd9) && (tens == 4'd9) &&( hundreds == 4'd9  )) ? 1'b1 : 1'b0;endmodule

Count clock

创建一组适合用作 12 小时时钟使用的的计数器（带 am/pm 指示器）。您的计数器由clk驱动，时钟clk每增加一次，（即每增加秒一次），就会在ena上发出脉冲（1）。

复位信号可将时钟重置为中午12时（12：00 AM）。上午pm 为 0（AM），下午pm 为 1。hh、mm 和 ss 是两个 BCD（二进制编码十进制）数字，分别表示小时（01-12）、分钟（00-59）和秒（00-59）。

复位信号的优先级高于ena，即使ena无效，也可能发生复位。

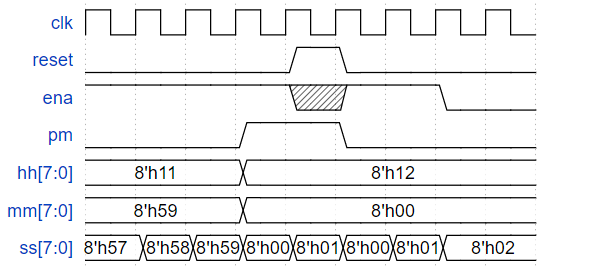

以下时序图显示了从AM 11：59：59 到PM 12：00：00 的翻转行为以及同步复位和使能行为。
在这里插入图片描述
其中 ss mm hh 均包含个位和十位，因此对于这三个信号我们要设计六个计数器。

module top_module(input clk,input reset,input ena,output pm,output [7:0] hh,output [7:0] mm,output [7:0] ss); reg pm_temp;reg [3:0] ss_ones; // SS个位的暂存reg [3:0] ss_tens; // SS十位的暂存reg [3:0] mm_ones; // mm个位的暂存reg [3:0] mm_tens; // mm十位的暂存reg [3:0] hh_ones; // hh个位的暂存reg [3:0] hh_tens; // hh十位的暂存wire		add_ss_ones;wire		end_ss_ones;wire		add_ss_tens;wire		end_ss_tens;wire		add_mm_ones;wire		end_mm_ones;wire		add_mm_tens;wire		end_mm_tens;wire		add_hh_ones;wire		end_hh_ones_0;wire		end_hh_ones_1;wire		add_hh_tens;wire		end_hh_tens_0;wire		end_hh_tens_1;wire		pm_ding;assign add_ss_ones = ena;assign end_ss_ones = add_ss_ones && (ss_ones == 4'd9);always @(posedge clk)beginif(reset)beginss_ones <= 4'b0;endelse if(add_ss_ones)beginif(end_ss_ones)beginss_ones <= 4'b0;endelse beginss_ones <= ss_ones + 4'b1;endendelsess_ones <= ss_ones;endassign add_ss_tens = end_ss_ones;assign end_ss_tens = add_ss_tens && (ss_tens == 4'd5);always @(posedge clk)beginif(reset)beginss_tens <= 4'b0;endelse if(add_ss_tens)beginif(end_ss_tens)beginss_tens <= 4'b0;endelse beginss_tens <= ss_tens + 4'b1;endendelse ss_tens <= ss_tens;endassign add_mm_ones = end_ss_tens;assign end_mm_ones = add_mm_ones && (mm_ones == 4'd9);always @(posedge clk)beginif(reset)beginmm_ones <= 4'b0;endelse if(add_mm_ones)beginif(end_mm_ones)beginmm_ones <= 4'b0;endelse beginmm_ones <= mm_ones + 4'b1;end    endelse mm_ones <= mm_ones;endassign add_mm_tens = end_mm_ones;assign end_mm_tens = add_mm_tens && (mm_tens == 4'd5);always @(posedge clk)beginif(reset)beginmm_tens <= 4'b0;endelse if(add_mm_tens)beginif(end_mm_tens)beginmm_tens <= 4'b0;endelse beginmm_tens <= mm_tens + 4'b1;endendelsemm_tens <= mm_tens;endassign add_hh_ones = end_mm_tens;assign end_hh_ones_0 = add_hh_ones && (hh_ones == 4'd9);assign end_hh_ones_1 = add_hh_ones && ((hh_ones == 4'd2) && (hh_tens == 4'd1));always @(posedge clk)beginif(reset)beginhh_ones <= 4'd2;endelse if(add_hh_ones)beginif(end_hh_ones_0)beginhh_ones <= 4'b0;endelse if(end_hh_ones_1)beginhh_ones <= 4'b1;endelse beginhh_ones <= hh_ones+4'b1;endendelsehh_ones <= hh_ones ;  endassign add_hh_tens = end_mm_tens;assign end_hh_tens_0 = add_hh_tens && end_hh_ones_1;assign end_hh_tens_1 = add_hh_tens && end_hh_ones_0;always @(posedge clk)beginif(reset)beginhh_tens <= 4'b1;endelse if(add_hh_tens)beginif(end_hh_tens_0)beginhh_tens <= 4'b0;endelse if(end_hh_tens_1)beginhh_tens <= hh_tens + 4'b1;endendelsehh_tens <= hh_tens ;endalways@(posedge clk)beginif(reset)beginpm_temp <= 1'b0;endelse if(pm_ding)beginpm_temp <= ~pm_temp;endelsepm_temp <= pm_temp ;endassign pm_ding = hh_tens == 4'd1 && hh_ones == 4'd1 && end_mm_tens;assign ss = {ss_tens, ss_ones};assign mm = {mm_tens, mm_ones};assign hh = {hh_tens, hh_ones};assign pm = pm_temp;endmodule
