【技术科普】资产监测设备GNSS电路设计中，LNA前端要不要加SAW

近期笔者收到客户的询问，关于资产监测设备的GNSS电路设计中，LNA前端要不要加SAW的问题，针对该问题，笔者希望能够帮助到更多对物联网无线通信技术感兴趣的用户。因此在本文中，笔者首先介绍了资产监测设备的定义以及功能，其次介绍了资产监测设备中关于GNSS电路设计是否需要在LNA前端增加SAW的问题。

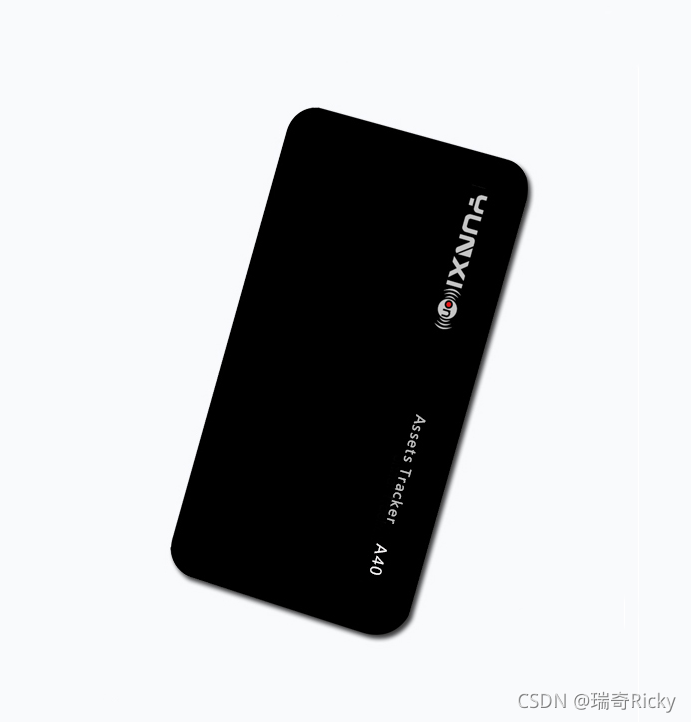

资产监测设备简介：
资产监测设备是通过实时定位与实时状态监测帮助用户对运动中的资产进行监测，避免资产受损。资产监测设备被广泛应用于：贵重物品运输、跨境货物运输等。

资产监测设备的功能：
资产监测设备最主要的功能是能通过WIFI/GNSS/LBS多种定位方式为用户提供资产的实时位置，同时当资产在运动过程中，资产监测设备的运动传感器还能监测资产的状态。

使用单SAW和双SAW的设计，一直都在讨论，特别是在空间极度紧凑的穿戴性设备或跟踪性设备。那么，LNA前端到底要不要加SAW，下面进行简单的讨论。
前端SAW的添加主要是考虑有没有带外干扰频率的引入，如果是带内干扰源，这个SAW是没有作用的，必须要增大隔离，或者减弱干扰源的辐射功率。一个芯片RF端-70dBm的带内干扰可能会导致C/N0值下降3~5dB，甚至更多。
而带外干扰源主要考虑三个方面：

1.外界环境的频率辐射干扰。比如在强移动信号的环境下，如果没有前端SAW来滤除这个信号，这个强信号的引入会很大的影响C/N0值，甚至将LNA冲饱和。
2.产品内置通信频率辐射干扰。比如内部的BT,WIFI,LTE等通信频率，当这些通信频率的天线与GPS天线的隔离不好时，或者说很接近时，这些频率就有很大的可能影响GPS的接收。这个时候也就需要添加前端SAW。
3.数字高速噪声干扰。智能GPS穿戴产品有很多高速噪声源，比如存储器通信，MIPI屏控制等高速走线，在没有很好的处理时，会辐射出噪声，这个噪声也会影响到GPS的信号接收。

当然，一般都会建议使用集成的SAW芯片。也可以自制LC的滤波器，当然这个LC滤波器的设计时需要考虑GNSS的带宽，需要滤除频率的衰减程度以及插损。
资产监测设备正在被探索使用于更多行业的发展中，为各行业提供新的资产跟踪解决方案。在使用资产监测设备的过程中，如用户遇到类似问题，可参考以上文档。
